Серия KF45HM

Клеммники барьерные KF45HM (DG45H-A) серии с шагом 9.5 мм, выводы на провод, корпус с монтажными ушами, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF45HM (DG45H-A) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/750 (

)

Ток, А: 30/32 (

)

Шаг: 9.5 мм

Количество полюсов: 2-24P

Винты: M4, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 18-10 (4)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 10 кг/см

Код	Наименование	Количество выводов
90250	KF45HM-9.5-02P-13 (DG45H-A-02P-13)	2
90251	KF45HM-9.5-03P-13 (DG45H-A-03P-13)	3
90252	KF45HM-9.5-04P-13 (DG45H-A-04P-13)	4
90253	KF45HM-9.5-05P-13 (DG45H-A-05P-13)	5
90254	KF45HM-9.5-06P-13 (DG45H-A-06P-13)	6
90255	KF45HM-9.5-07P-13 (DG45H-A-07P-13)	7
90256	KF45HM-9.5-08P-13 (DG45H-A-08P-13)	8
90257	KF45HM-9.5-09P-13 (DG45H-A-09P-13)	9
90258	KF45HM-9.5-10P-13 (DG45H-A-10P-13)	10
90259	KF45HM-9.5-11P-13 (DG45H-A-11P-13)	11
90260	KF45HM-9.5-12P-13 (DG45H-A-12P-13)	12
90261	KF45HM-9.5-13P-13 (DG45H-A-13P-13)	13
90262	KF45HM-9.5-14P-13 (DG45H-A-14P-13)	14
90263	KF45HM-9.5-15P-13 (DG45H-A-15P-13)	15
90264	KF45HM-9.5-16P-13 (DG45H-A-16P-13)	16
90265	KF45HM-9.5-17P-13 (DG45H-A-17P-13)	17
90266	KF45HM-9.5-18P-13 (DG45H-A-18P-13)	18
90267	KF45HM-9.5-19P-13 (DG45H-A-19P-13)	19
90268	KF45HM-9.5-20P-13 (DG45H-A-20P-13)	20
90269	KF45HM-9.5-21P-13 (DG45H-A-21P-13)	21
90270	KF45HM-9.5-22P-13 (DG45H-A-22P-13)	22
90271	KF45HM-9.5-23P-13 (DG45H-A-23P-13)	23
90272	KF45HM-9.5-24P-13 (DG45H-A-24P-13)	24

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

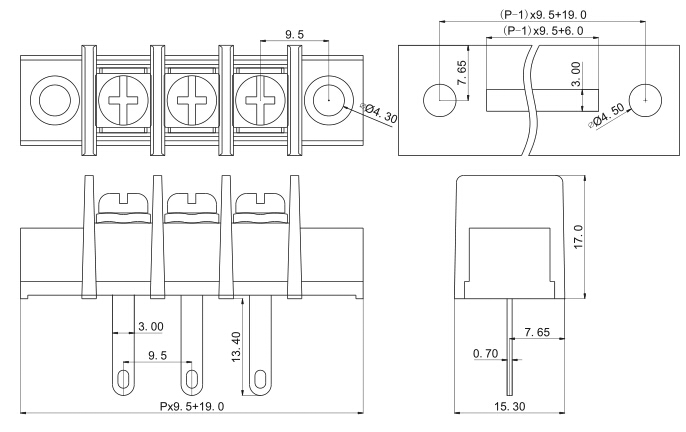

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
