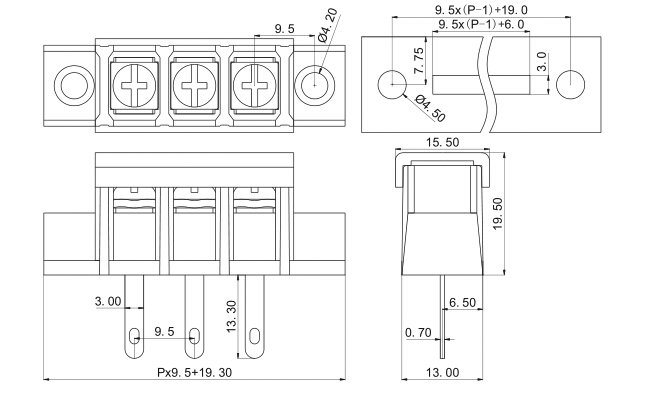

Серия KF48HM
| | Клеммники барьерные KF48HM (DG48H-A) серии с шагом 9.5 мм, выводы на провод, корпус с монтажными ушами, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF48HM (DG48H-A) серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 300/750 ( / )
Ток, А: 30/32 (/)
Шаг: 9.5 мм
Количество полюсов: 2-24P
Винты: M4, сталь никелировнная
Покрытие контактов: латунь, луженая
Материал корпуса: PA66, UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 18-10 (4)
Рабочая температура, °C: -40...+105
Усилие затяжки винтов: 10 кг/см
|
| 90524 |
KF48HM-9.5-02P-13 (DG48H-A-02P-13) |
2 |
| 90525 |
KF48HM-9.5-03P-13 (DG48H-A-03P-13) |
3 |
| 90526 |
KF48HM-9.5-04P-13 (DG48H-A-04P-13) |
4 |
| 90527 |
KF48HM-9.5-05P-13 (DG48H-A-05P-13) |
5 |
| 90528 |
KF48HM-9.5-06P-13 (DG48H-A-06P-13) |
6 |
| 90529 |
KF48HM-9.5-07P-13 (DG48H-A-07P-13) |
7 |
| 90530 |
KF48HM-9.5-08P-13 (DG48H-A-08P-13) |
8 |
| 90531 |
KF48HM-9.5-09P-13 (DG48H-A-09P-13) |
9 |
| 90532 |
KF48HM-9.5-10P-13 (DG48H-A-10P-13) |
10 |
| 90533 |
KF48HM-9.5-11P-13 (DG48H-A-11P-13) |
11 |
| 90534 |
KF48HM-9.5-12P-13 (DG48H-A-12P-13) |
12 |
| 90535 |
KF48HM-9.5-13P-13 (DG48H-A-13P-13) |
13 |
| 90536 |
KF48HM-9.5-14P-13 (DG48H-A-14P-13) |
14 |
| 90537 |
KF48HM-9.5-15P-13 (DG48H-A-15P-13) |
15 |
| 90538 |
KF48HM-9.5-16P-13 (DG48H-A-16P-13) |
16 |
| 90539 |
KF48HM-9.5-17P-13 (DG48H-A-17P-13) |
17 |
| 90540 |
KF48HM-9.5-18P-13 (DG48H-A-18P-13) |
18 |
| 90541 |
KF48HM-9.5-19P-13 (DG48H-A-19P-13) |
19 |
| 90542 |
KF48HM-9.5-20P-13 (DG48H-A-20P-13) |
20 |
| 90543 |
KF48HM-9.5-21P-13 (DG48H-A-21P-13) |
21 |
| 90544 |
KF48HM-9.5-22P-13 (DG48H-A-22P-13) |
22 |
| 90545 |
KF48HM-9.5-23P-13 (DG48H-A-23P-13) |
23 |
| 90546 |
KF48HM-9.5-24P-13 (DG48H-A-24P-13) |
24 |
|
|
|
|
|
