Серия KF48RM

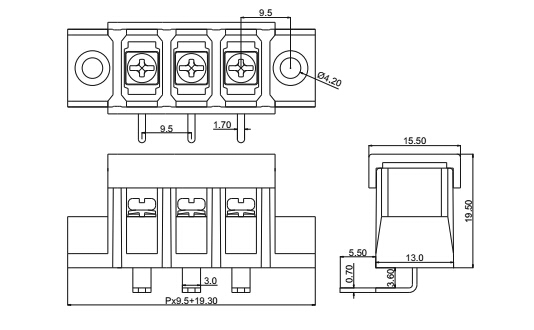

Клеммники барьерные KF48RM (DG48R-A) серии с шагом 9.5 мм, выводы угловые в плату, корпус с монтажными ушами, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF48RM (DG48R-A) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/750 (

)

Ток, А: 30/32 (

)

Шаг: 9.5 мм

Количество полюсов: 2-24P

Винты: M4, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 18-10 (4)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 10 кг/см

Код	Наименование	Количество выводов
90582	KF48RM-9.5-02P-13 (DG48R-A-02P-13)	2
90583	KF48RM-9.5-03P-13 (DG48R-A-03P-13)	3
90584	KF48RM-9.5-04P-13 (DG48R-A-04P-13)	4
90585	KF48RM-9.5-05P-13 (DG48R-A-05P-13)	5
90586	KF48RM-9.5-06P-13 (DG48R-A-06P-13)	6
90587	KF48RM-9.5-07P-13 (DG48R-A-07P-13)	7
90588	KF48RM-9.5-08P-13 (DG48R-A-08P-13)	8
90589	KF48RM-9.5-09P-13 (DG48R-A-09P-13)	9
90590	KF48RM-9.5-10P-13 (DG48R-A-10P-13)	10
90591	KF48RM-9.5-11P-13 (DG48R-A-11P-13)	11
90592	KF48RM-9.5-12P-13 (DG48R-A-12P-13)	12
90593	KF48RM-9.5-13P-13 (DG48R-A-13P-13)	13
90594	KF48RM-9.5-14P-13 (DG48R-A-14P-13)	14
90595	KF48RM-9.5-15P-13 (DG48R-A-15P-13)	15
90596	KF48RM-9.5-16P-13 (DG48R-A-16P-13)	16
90597	KF48RM-9.5-17P-13 (DG48R-A-17P-13)	17
90598	KF48RM-9.5-18P-13 (DG48R-A-18P-13)	18
90599	KF48RM-9.5-19P-13 (DG48R-A-19P-13)	19
90600	KF48RM-9.5-20P-13 (DG48R-A-20P-13)	20
90601	KF48RM-9.5-21P-13 (DG48R-A-21P-13)	21
90602	KF48RM-9.5-22P-13 (DG48R-A-22P-13)	22
90603	KF48RM-9.5-23P-13 (DG48R-A-23P-13)	23
90604	KF48RM-9.5-24P-13 (DG48R-A-24P-13)	24
