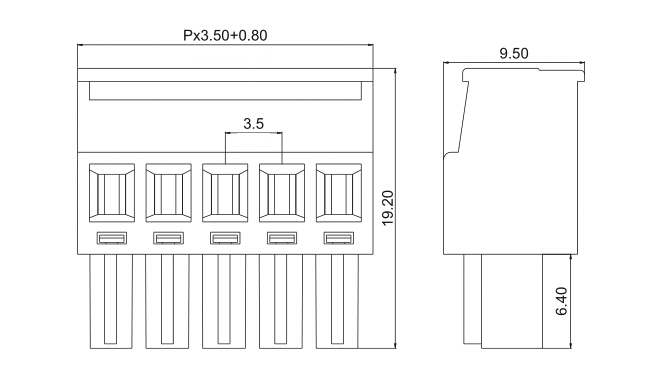

Серия KF2EDGKA-3.5
| | Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы KF2EDGKA-3.5 серии с шагом 3.5 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKA-3.5 серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 300/250 ( / )
Ток, А: 8/7 (/)
Шаг: 3.5 мм
Количество полюсов: 2-24P
Винты: M2, сталь хромированная + оцинкованная
Материал корпуса: PA66?UL94V-0
Покрытие контактов: фосфорная бронза, никелировнная
Материал зажимной части/Square box: латунь, никелировнная
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 28-16 (1,5)
Рабочая температура, °C: -40...+105
Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)
Длина зачистки провода, мм: 7-8
|
| 100291 |
KF2EDGKA-3.5-02P-14 (15EDGKA-3.5-02P-14) |
2 |
| 100292 |
KF2EDGKA-3.5-03P-14 (15EDGKA-3.6-03P-14) |
3 |
| 100293 |
KF2EDGKA-3.5-04P-14 (15EDGKA-3.7-04P-14) |
4 |
| 100294 |
KF2EDGKA-3.5-05P-14 (15EDGKA-3.8-05P-14) |
5 |
| 100295 |
KF2EDGKA-3.5-06P-14 (15EDGKA-3.9-06P-14) |
6 |
| 100296 |
KF2EDGKA-3.5-07P-14 (15EDGKA-3.10-07P-14) |
7 |
| 100297 |
KF2EDGKA-3.5-08P-14 (15EDGKA-3.11-08P-14) |
8 |
| 100298 |
KF2EDGKA-3.5-09P-14 (15EDGKA-3.12-09P-14) |
9 |
| 100299 |
KF2EDGKA-3.5-10P-14 (15EDGKA-3.13-10P-14) |
10 |
| 100300 |
KF2EDGKA-3.5-11P-14 (15EDGKA-3.14-11P-14) |
11 |
| 100301 |
KF2EDGKA-3.5-12P-14 (15EDGKA-3.15-12P-14) |
12 |
| 100302 |
KF2EDGKA-3.5-13P-14 (15EDGKA-3.16-13P-14) |
13 |
| 100303 |
KF2EDGKA-3.5-14P-14 (15EDGKA-3.17-14P-14) |
14 |
| 100304 |
KF2EDGKA-3.5-15P-14 (15EDGKA-3.18-15P-14) |
15 |
| 100305 |
KF2EDGKA-3.5-16P-14 (15EDGKA-3.19-16P-14) |
16 |
| 100306 |
KF2EDGKA-3.5-17P-14 (15EDGKA-3.20-17P-14) |
17 |
| 100307 |
KF2EDGKA-3.5-18P-14 (15EDGKA-3.21-18P-14) |
18 |
| 100308 |
KF2EDGKA-3.5-19P-14 (15EDGKA-3.22-19P-14) |
19 |
| 100309 |
KF2EDGKA-3.5-20P-14 (15EDGKA-3.23-20P-14) |
20 |
| 100310 |
KF2EDGKA-3.5-21P-14 (15EDGKA-3.24-21P-14) |
21 |
| 100311 |
KF2EDGKA-3.5-22P-14 (15EDGKA-3.25-22P-14) |
22 |
| 100312 |
KF2EDGKA-3.5-23P-14 (15EDGKA-3.26-23P-14) |
23 |
| 100313 |
KF2EDGKA-3.5-24P-14 (15EDGKA-3.27-24P-14) |
24 |
|
|
|
|
|
