Разъемные клеммники с шагом 3,5 мм

Разъемные клеммники с шагом 3.5 мм

Разъёмные клеммники с шагом 3,5 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 3,5 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 3,5 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 3,5 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 3,5
  • Материал корпуса: PA66, UL94V-0
  • Напряжение, В /: 300/250
  • Ток, А /: 8/7
  • Выдерживаемое напряжение: AC2000V/1Min
  • Клеммники на плату
    Код Наименование
    серии
    Особенности Количество
    выводов
    Покрытие
    контактов
    Рабочая
    температура,
    °C

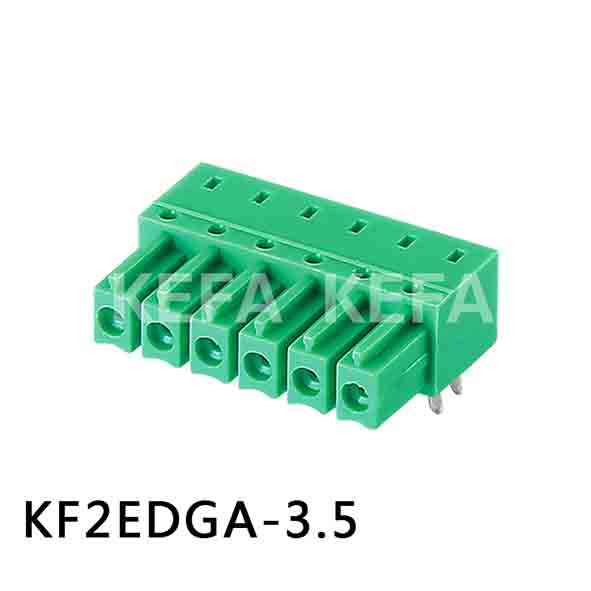

    3512 KF2EDGA-3.5 серия KF2EDGA-3.5 Розетки однорядные угловые на плату 2...24 фосфорная бронза луженая -40...+120

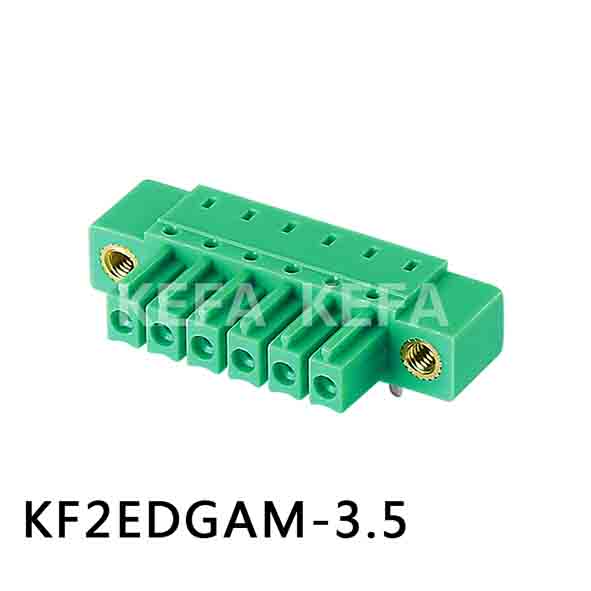

    3515 KF2EDGAM-3.5 серия KF2EDGAM-3.5 Розетки однорядные угловые на плату с монтажными ушами 2...24 фосфорная бронза луженая -40...+120

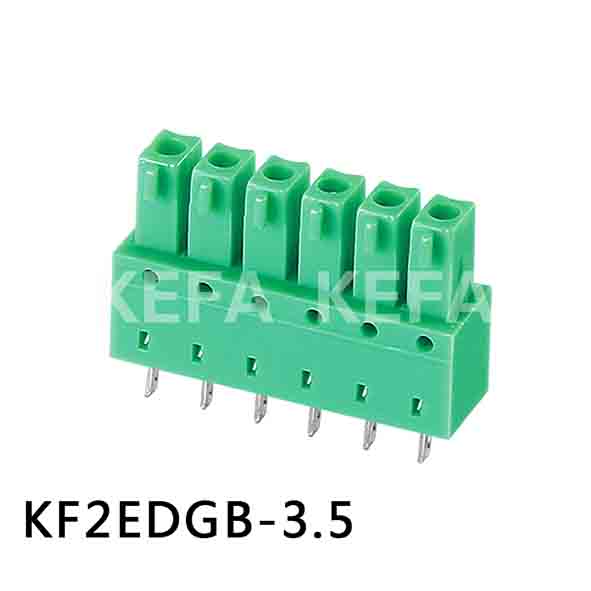

    3518 KF2EDGB-3.5 серия KF2EDGB-3.5 Розетки однорядные прямые на плату 2...24 фосфорная бронза луженая -40...+120

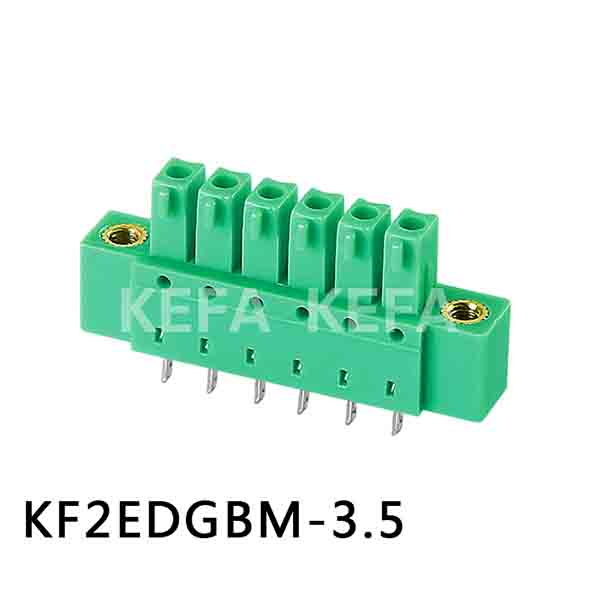

    3521 KF2EDGBM-3.5 серия KF2EDGBM-3.5 Розетки однорядные прямые на плату с монтажными ушами 2...24 фосфорная бронза луженая -40...+120

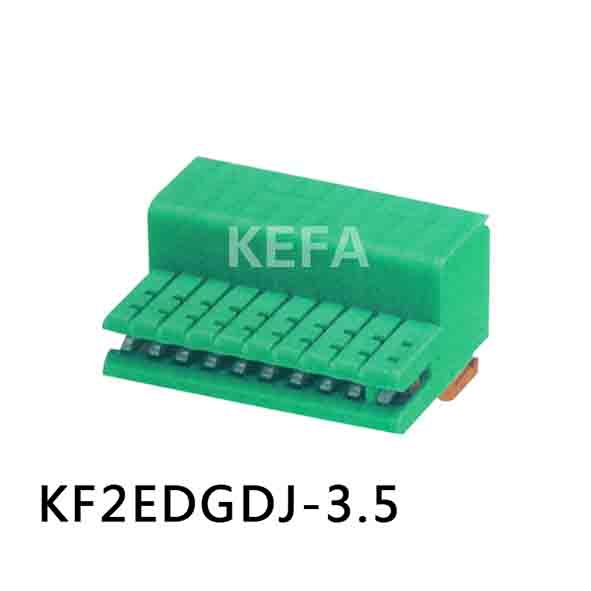

    3524 KF2EDGDJ-3.5 серия KF2EDGDJ-3.5 Вилки однорядные на плату 1...xx фосфорная бронза никелировнная -40...+105

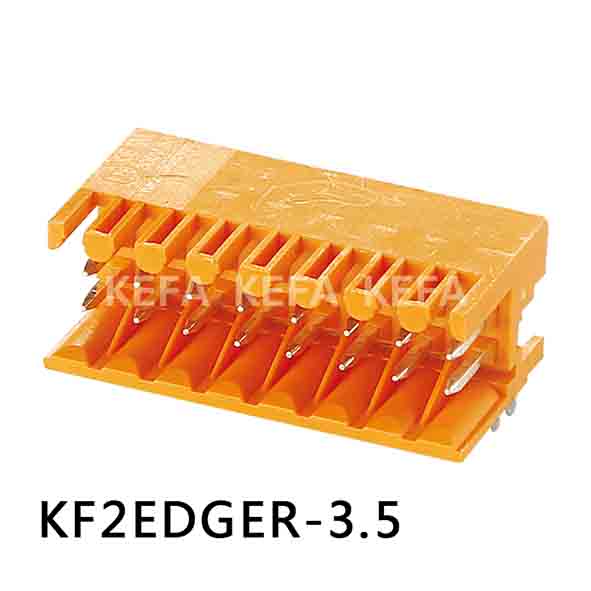

    2806 KF2EDGER-3.5 серия KF2EDGER-3.5 Вилки угловые на плату двухрядные, шаг 3,5мм 2...24 латунь луженая -40...+105

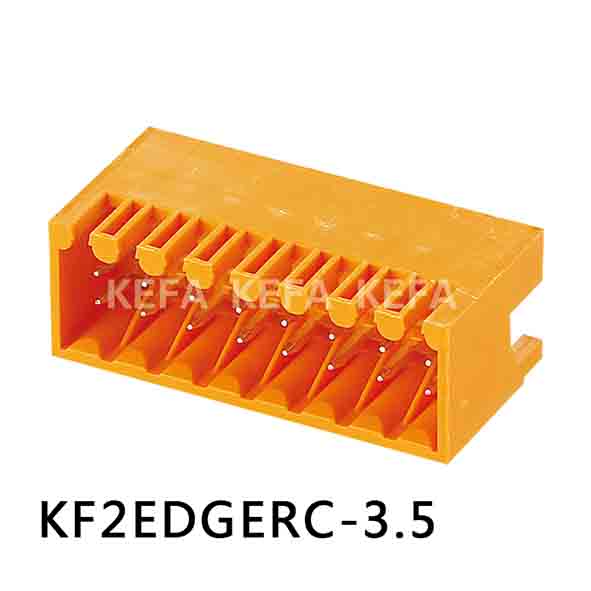

    3525 KF2EDGERC-3.5 серия KF2EDGERC-3.5 Вилки угловые на плату двухрядные, шаг 3,5мм 2...24 латунь луженая -40...+105

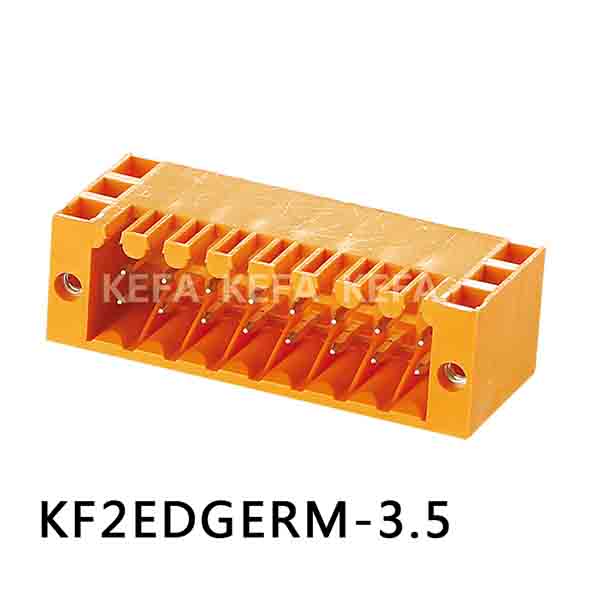

    3526 KF2EDGERM-3.5 серия KF2EDGERM-3.5 Вилки угловые на плату двухрядные с отверстиями под крепежные винты и закладные гайки, шаг 3,5мм 2...24 латунь луженая -40...+105

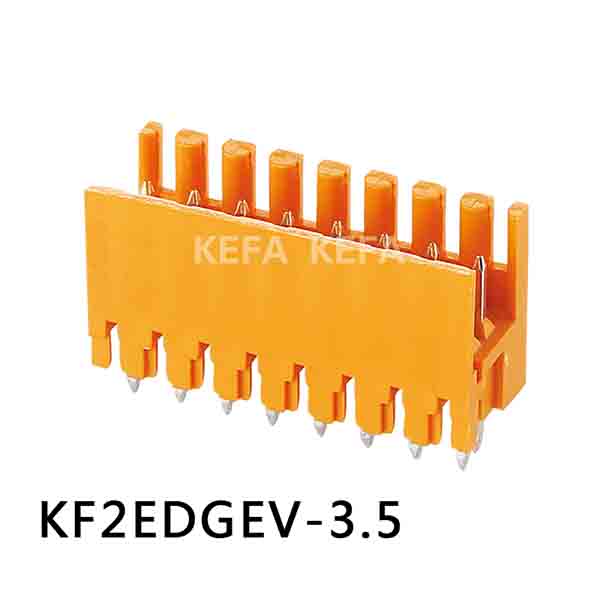

    3527 KF2EDGEV-3.5 серия KF2EDGEV-3.5 Вилки прямые на плату двухрядные, шаг 3,5мм 2...24 латунь луженая -40...+105

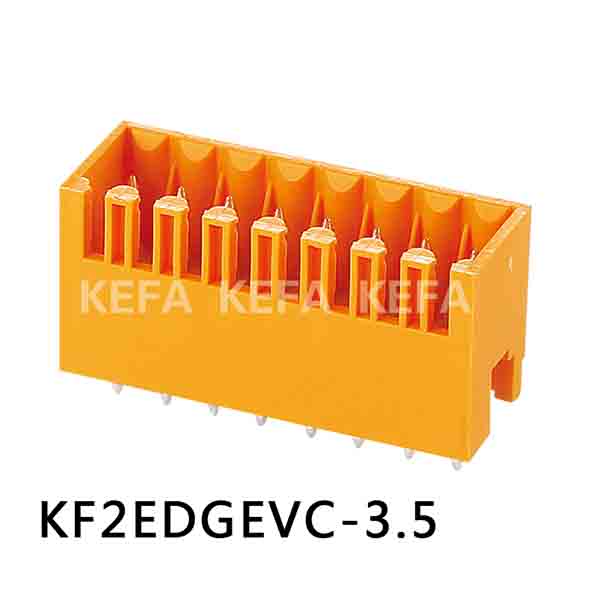

    3528 KF2EDGEVC-3.5 серия KF2EDGEVC-3.5 Вилки прямые на плату двухрядные, шаг 3,5мм 2...24 латунь луженая -40...+105

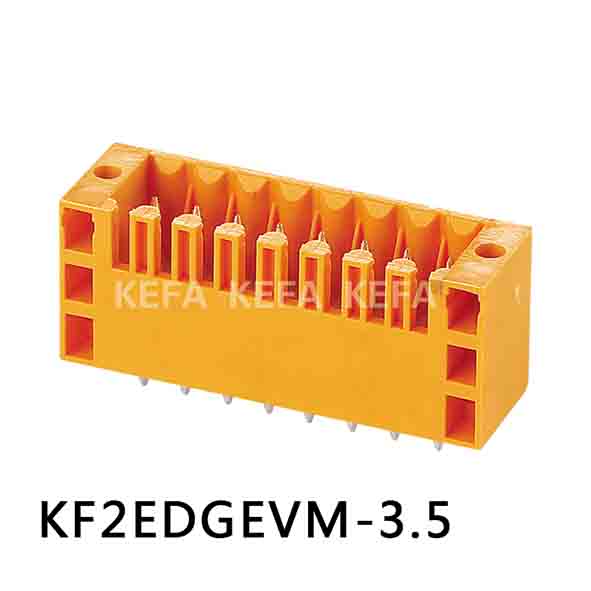

    3529 KF2EDGEVM-3.5 серия KF2EDGEVM-3.5 Вилки прямые на плату двухрядные с отверстиями под крепежные винты и закладные гайки, шаг 3,5мм 2...24 латунь луженая -40...+105

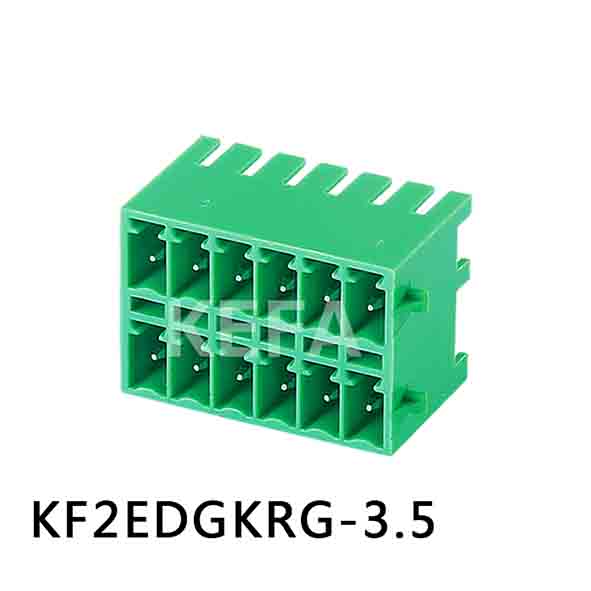

    3551 KF2EDGKRG-3.5 серия KF2EDGKRG-3.5 Вилки угловые двухрядные на плату с защелками 2...24 латунь луженая -40...+105

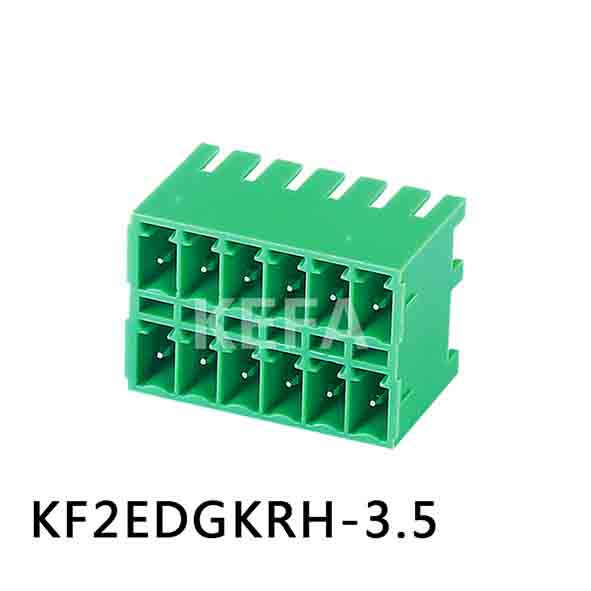

    3552 KF2EDGKRH-3.5 серия KF2EDGKRH-3.5 Вилки угловые двухрядные на плату 2...24 латунь луженая -40...+105

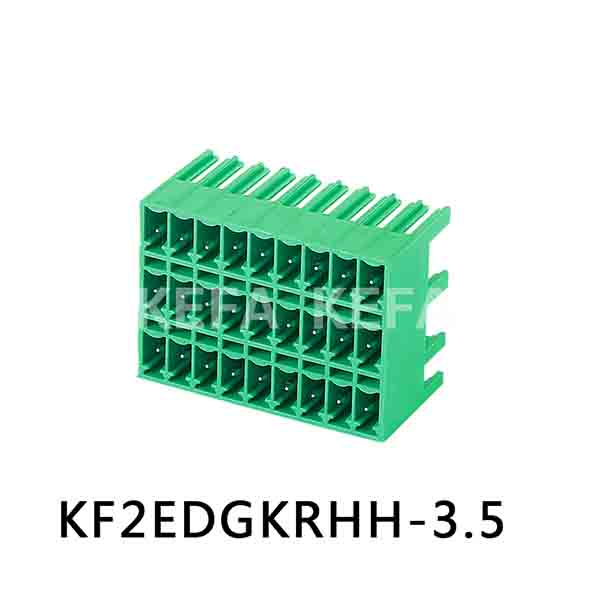

    7338 KF2EDGKRHH-3.5 серия KF2EDGKRHH-3.5 Вилки угловые трехрядные на плату 3*(2...24) латунь луженая -40...+105
    7339 KF2EDGKRHHG-3.5 серия KF2EDGKRHHG-3.5 Вилки угловые трехрядные на плату с защелками 3*(2...24) латунь луженая -40...+105

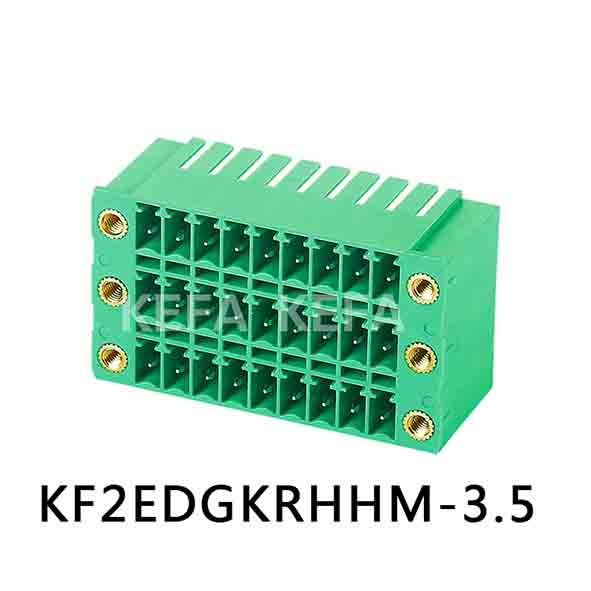

    7340 KF2EDGKRHHM-3.5 серия KF2EDGKRHHM-3.5 Вилки угловые трехрядные на плату с закладными гайками 3*(2...24) латунь луженая -40...+105

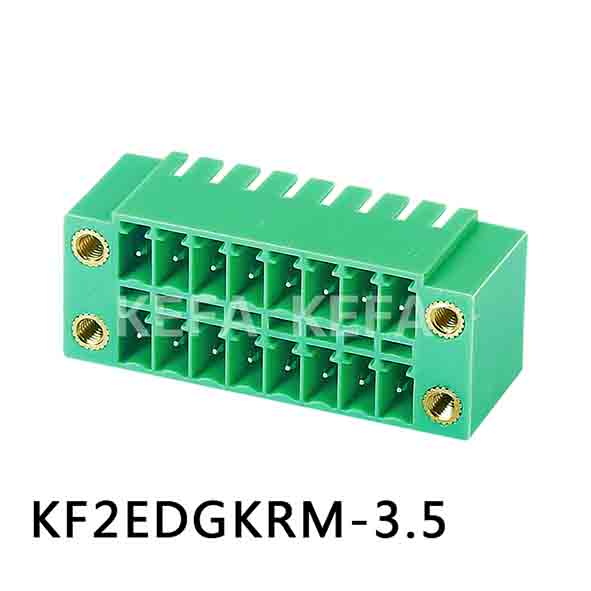

    3553 KF2EDGKRM-3.5 серия KF2EDGKRM-3.5 Вилки угловые двухрядные на плату с закладными гайками 2...24 латунь луженая -40...+105

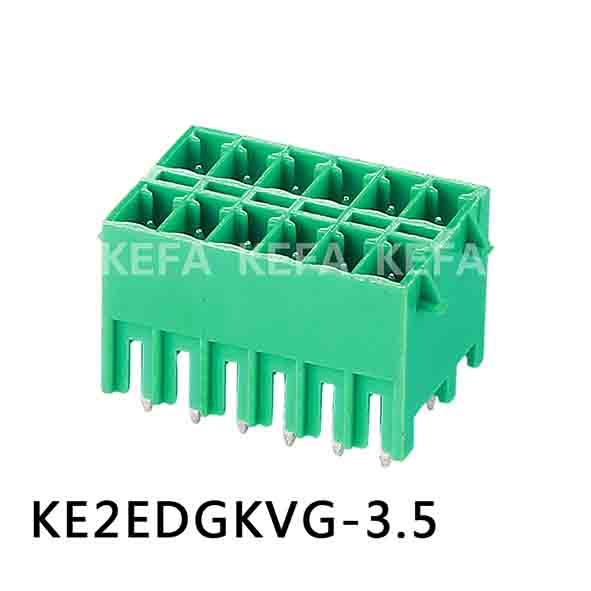

    3554 KF2EDGKVG-3.5 серия KF2EDGKVG-3.5 Вилки прямые двухрядные на плату с защелками 2...24 латунь луженая -40...+105

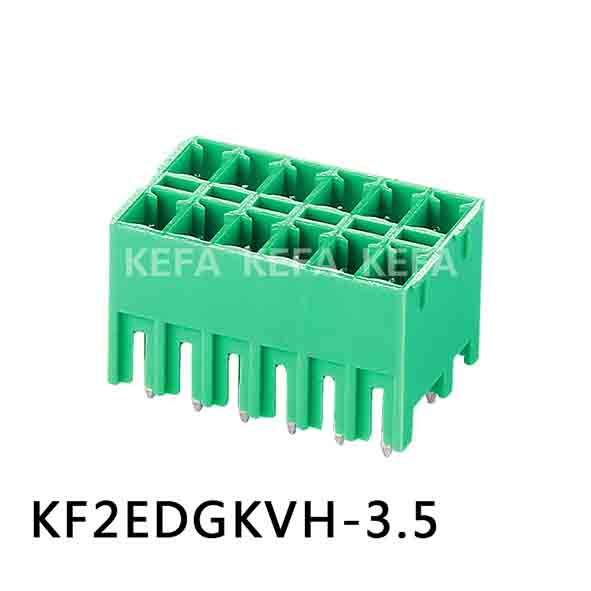

    3555 KF2EDGKVH-3.5 серия KF2EDGKVH-3.5 Вилки прямые двухрядные на плату 2...24 латунь луженая -40...+105

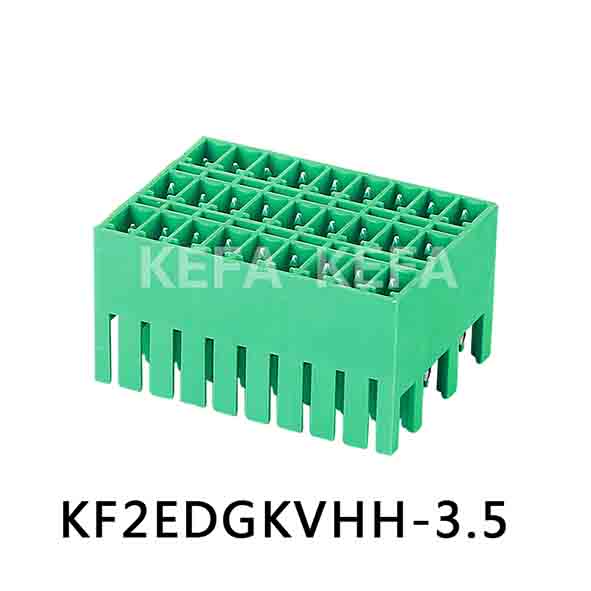

    7335 KF2EDGKVHH-3.5 серия KF2EDGKVHH-3.5 Вилки прямые трехрядные на плату 3*(2...24) латунь луженая -40...+105

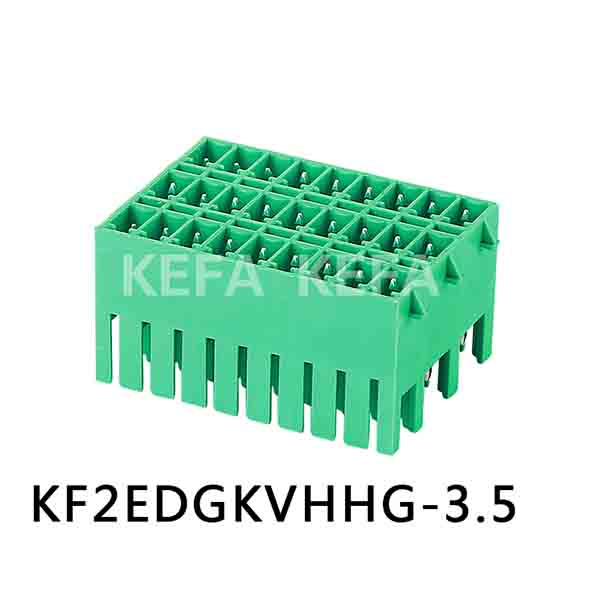

    7336 KF2EDGKVHHG-3.5 серия KF2EDGKVHHG-3.5 Вилки прямые трехрядные на плату с защелками 3*(2...24) латунь луженая -40...+105

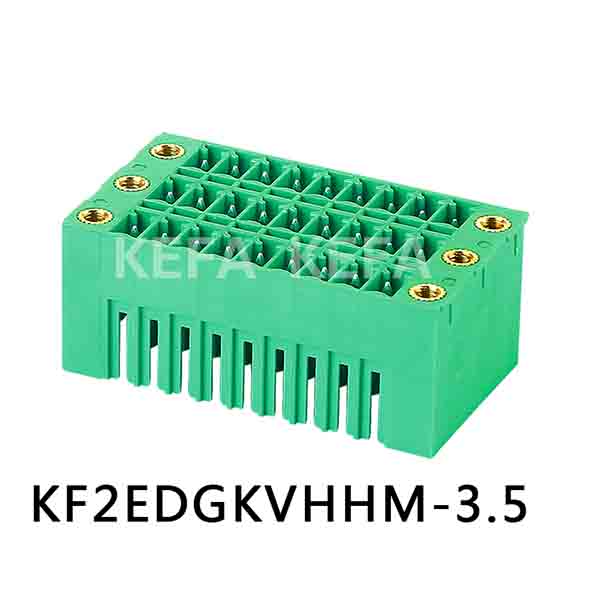

    7337 KF2EDGKVHHM-3.5 серия KF2EDGKVHHM-3.5 Вилки прямые трехрядные на плату с закладными гайками 3*(2...24) латунь луженая -40...+105

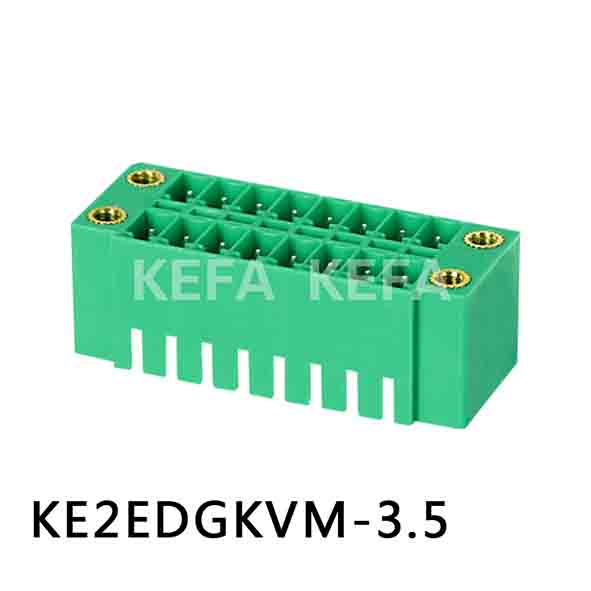

    3556 KF2EDGKVM-3.5 серия KF2EDGKVM-3.5 Вилки прямые двухрядные на плату с закладными гайками 2...24 латунь луженая -40...+105

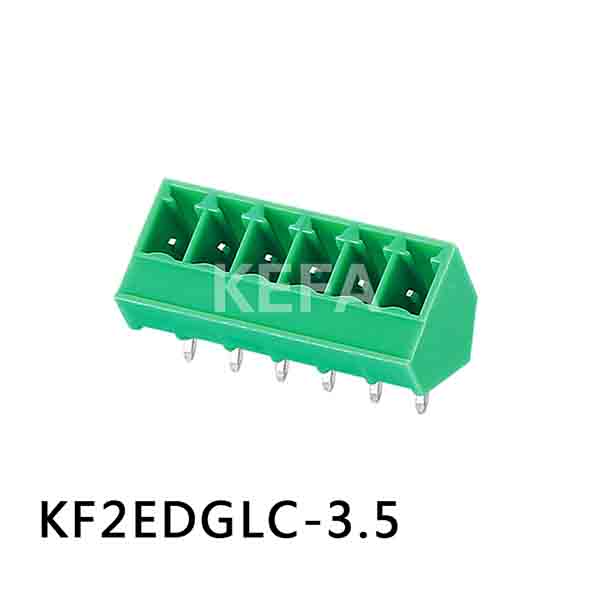

    3557 KF2EDGLC-3.5 серия KF2EDGLC-3.5 Вилки однорядные угловые 45 град. на плату 2...24 латунь луженая -40...+120

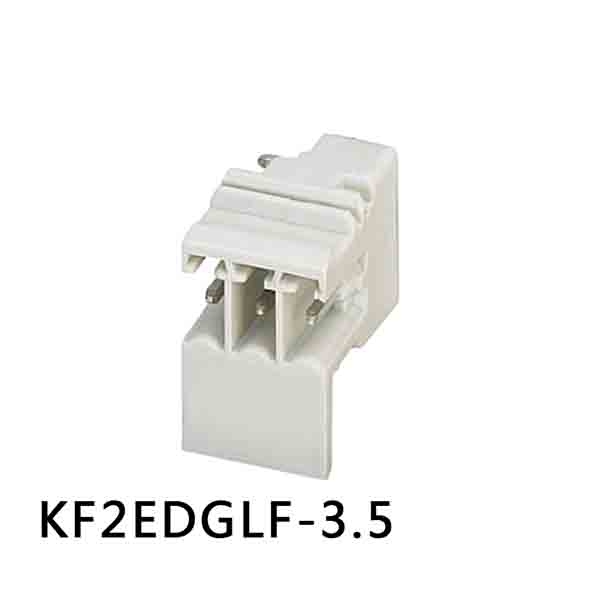

    7349 KF2EDGLF-3.5 серия KF2EDGLF-3.5 Вилки однорядные на плату 3...5 латунь луженая -40...+105

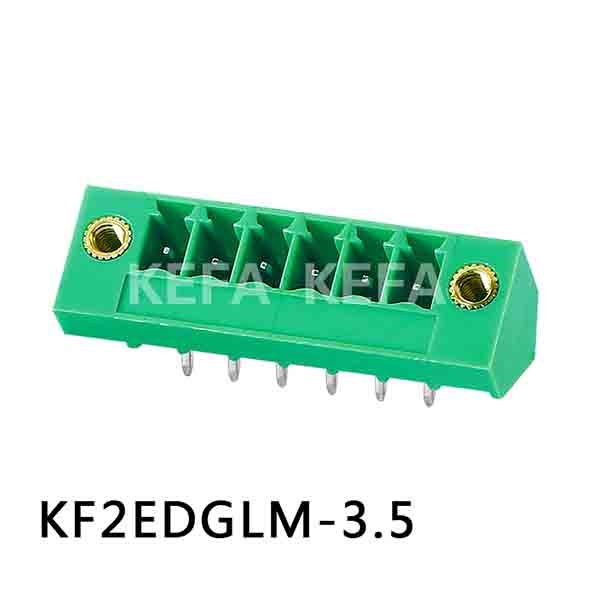

    3558 KF2EDGLM-3.5 серия KF2EDGLM-3.5 Вилки однорядные угловые 45 град. на плату с закладными гайками 2...24 латунь луженая -40...+120

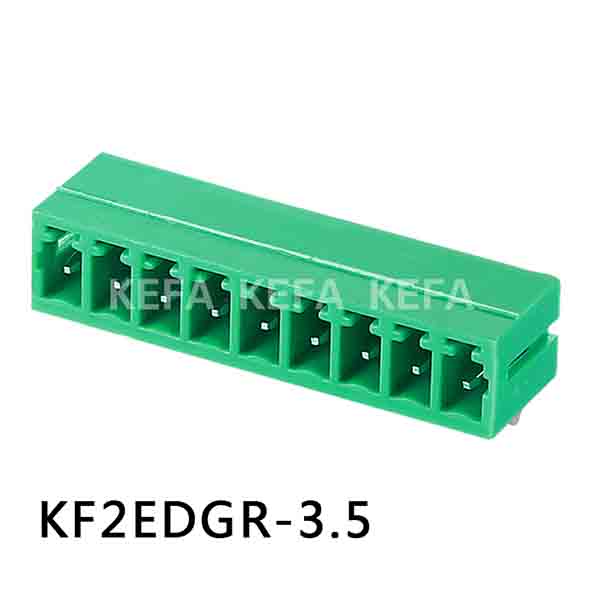

    3559 KF2EDGR-3.5 серия KF2EDGR-3.5 Вилки однорядные угловые на плату 2...24 латунь луженая -40...+120

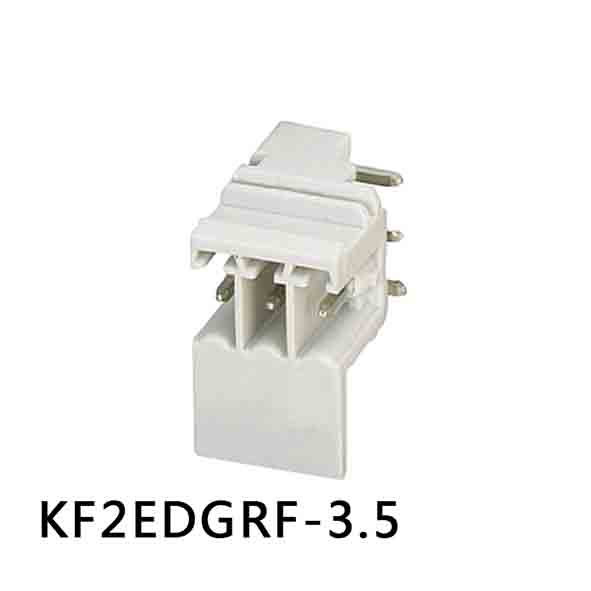

    7350 KF2EDGRF-3.5 серия KF2EDGRF-3.5 Вилки однорядные угловые на плату 3...5 латунь луженая -40...+105

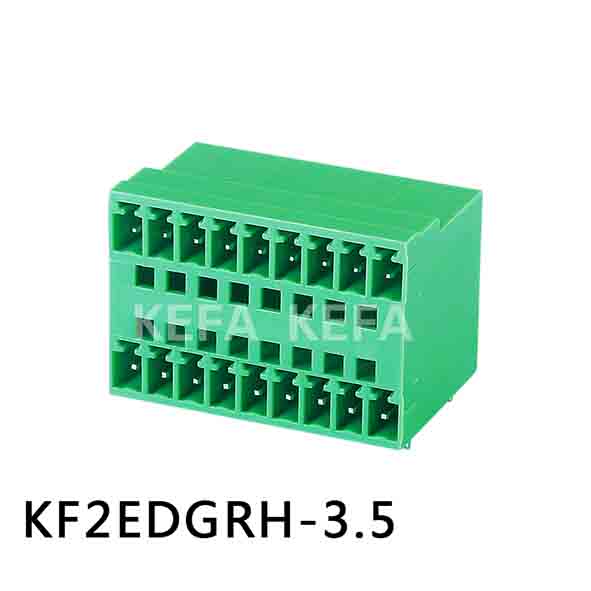

    3560 KF2EDGRH-3.5 серия KF2EDGRH-3.5 Вилки угловые двухрядные на плату 2*(2...24) латунь луженая -40...+120

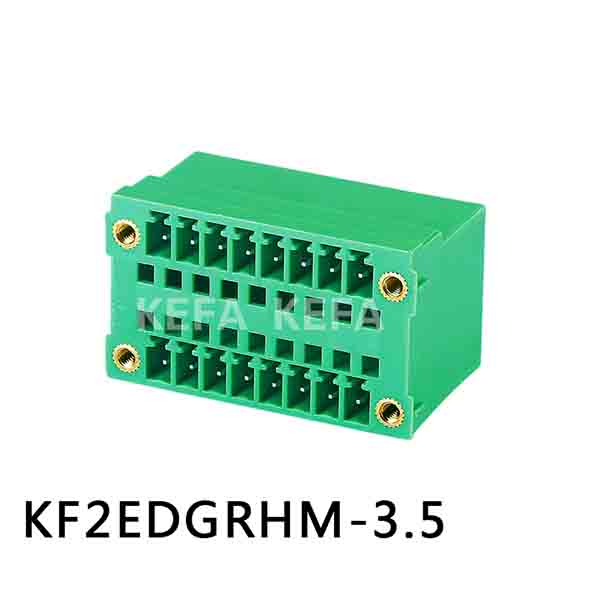

    3561 KF2EDGRHM-3.5 серия KF2EDGRHM-3.5 Вилки угловые двухрядные на плату с закладными гайками 2*(2...24) латунь луженая -40...+120

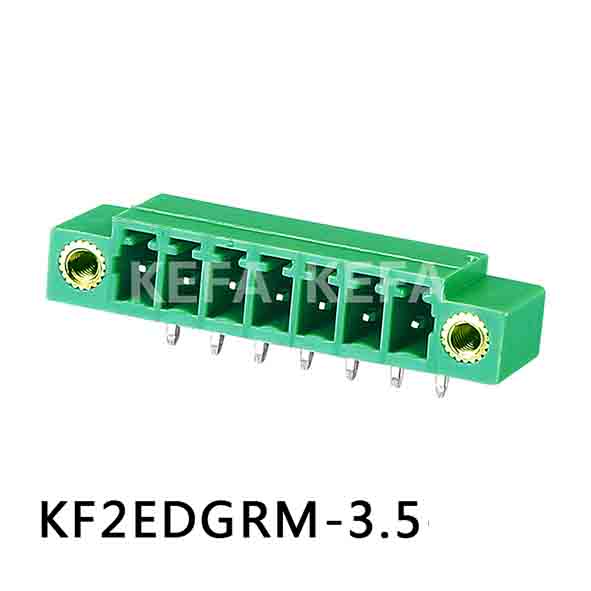

    3562 KF2EDGRM-3.5 серия KF2EDGRM-3.5 Вилки однорядные угловые на плату с закладными гайками 2...24 латунь луженая -40...+120

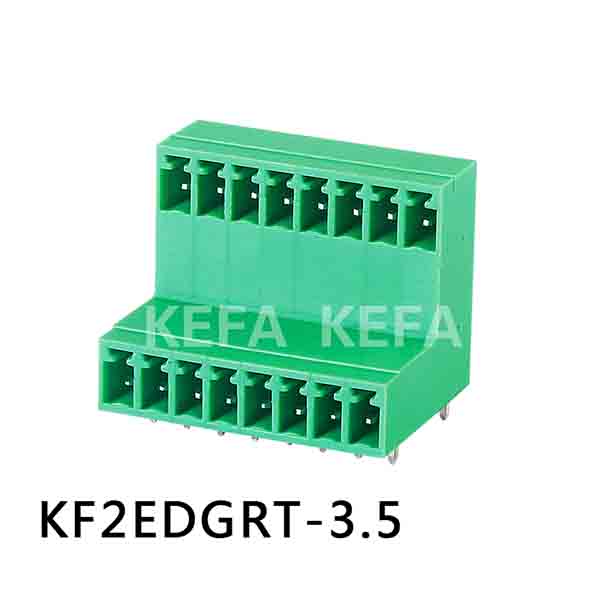

    3563 KF2EDGRT-3.5 серия KF2EDGRT-3.5 Вилки угловые двухрядные ступенчатые на плату 2*(2...24) латунь луженая -40...+120

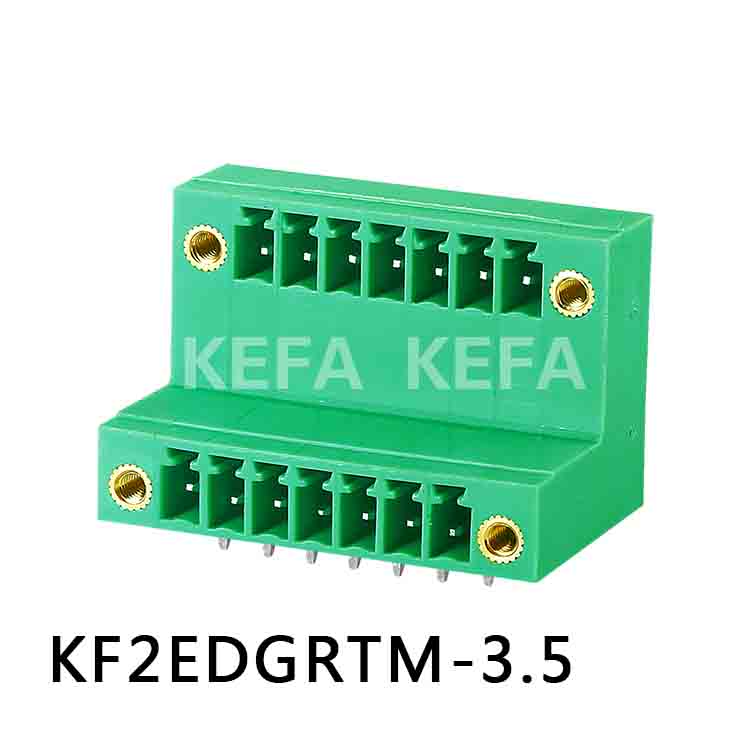

    3564 KF2EDGRTM-3.5 серия KF2EDGRTM-3.5 Вилки угловые двухрядные ступенчатые на плату с закладными гайками 2*(2...24) латунь луженая -40...+120

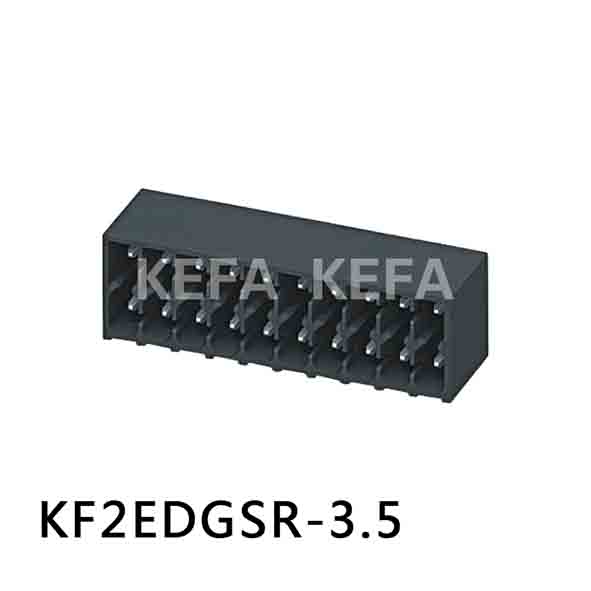

    7345 KF2EDGSR-3.5 серия KF2EDGSR-3.5 Вилки угловые двухрядные на плату 2*(2...24) латунь луженая -40...+105

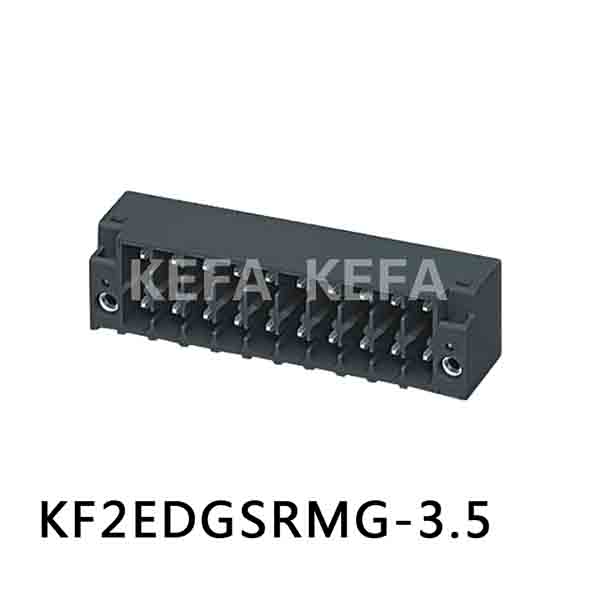

    7346 KF2EDGSRMG-3.5 серия KF2EDGSRMG-3.5 Вилки угловые двухрядные на плату, с закладными гайками 2*(2...24) латунь луженая -40...+105

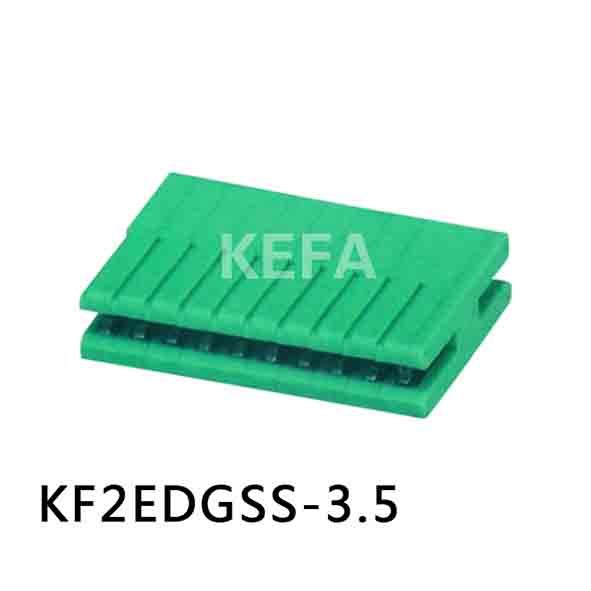

    3565 KF2EDGSS-3.5 серия KF2EDGSS-3.5 Переходники розетки-розетки наборные 1...xx латунь луженая -40...+105

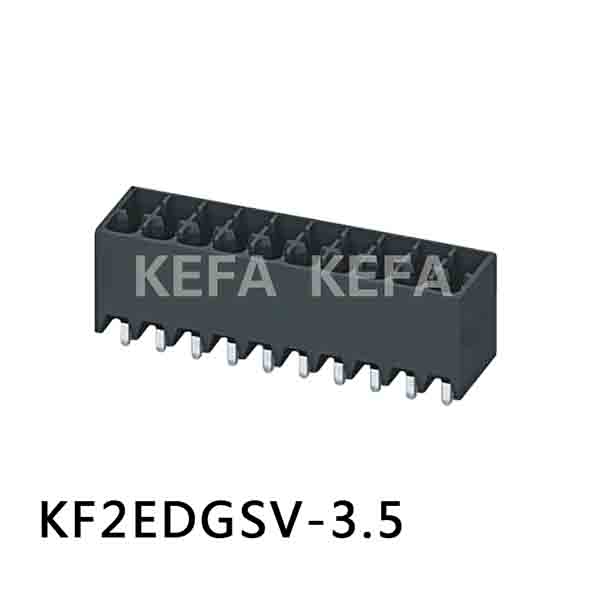

    7343 KF2EDGSV-3.5 серия KF2EDGSV-3.5 Вилки прямые двухрядные на плату 2*(2...24) латунь луженая -40...+105

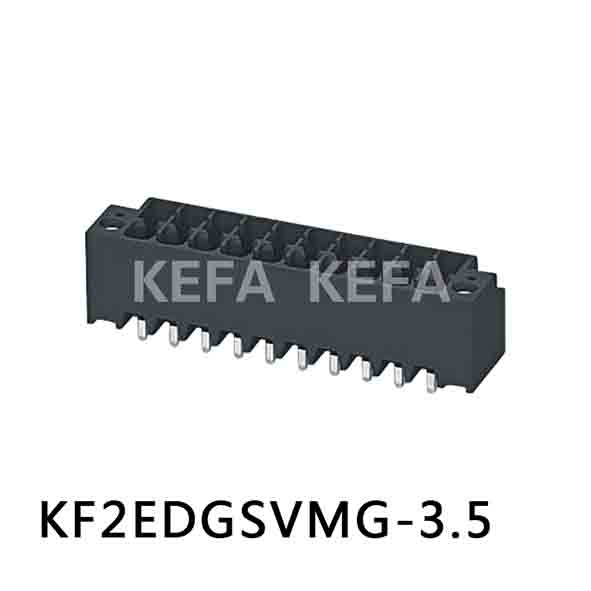

    7344 KF2EDGSVMG-3.5 серия KF2EDGSVMG-3.5 Вилки прямые двухрядные на плату, с закладными гайками 2*(2...24) латунь луженая -40...+105

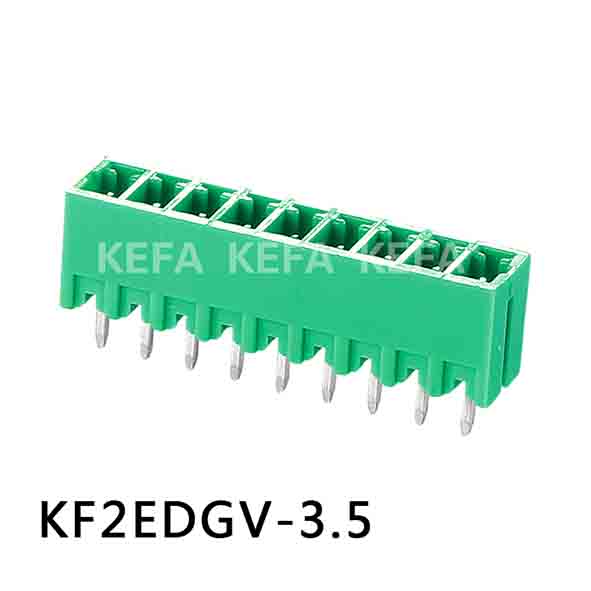

    3567 KF2EDGV-3.5 серия KF2EDGV-3.5 Вилки однорядные прямые на плату 2...24 латунь луженая -40...+120

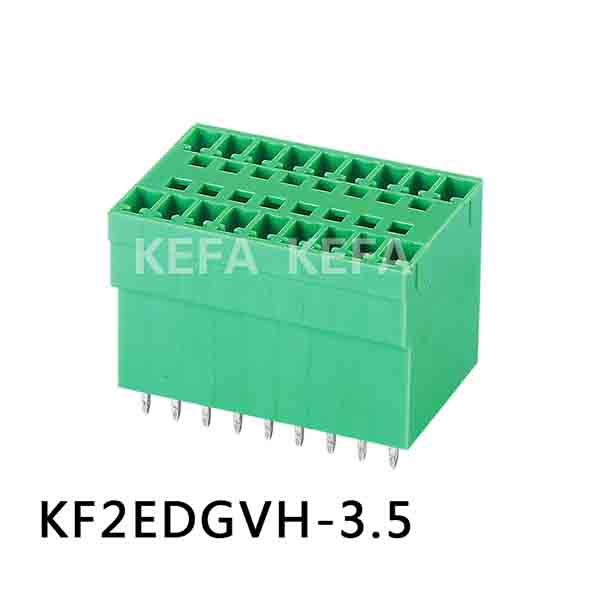

    3568 KF2EDGVH-3.5 серия KF2EDGVH-3.5 Вилки прямые двухрядные на плату 2*(2...24) латунь луженая -40...+120

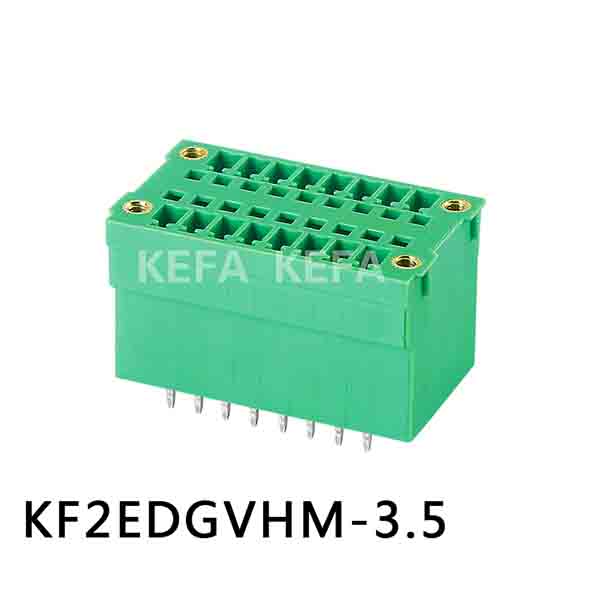

    3569 KF2EDGVHM-3.5 серия KF2EDGVHM-3.5 Вилки прямые двухрядные на плату с закладными гайками 2*(2...24) латунь луженая -40...+120

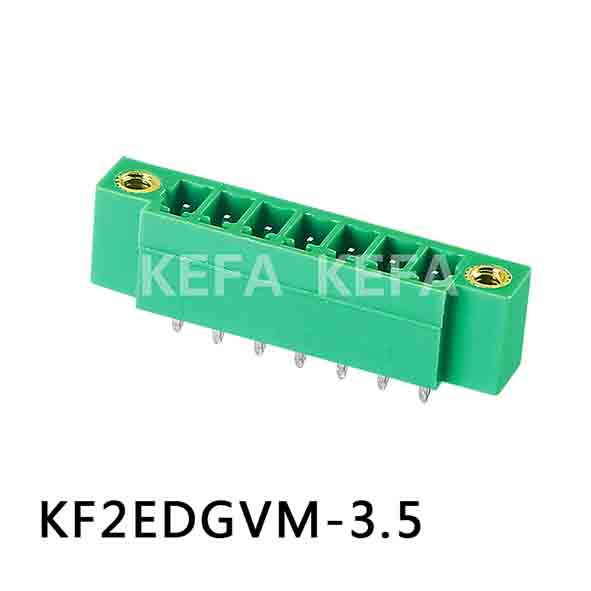

    3570 KF2EDGVM-3.5 серия KF2EDGVM-3.5 Вилки прямые однорядные на плату с закладными гайками 2...24 латунь луженая -40...+120

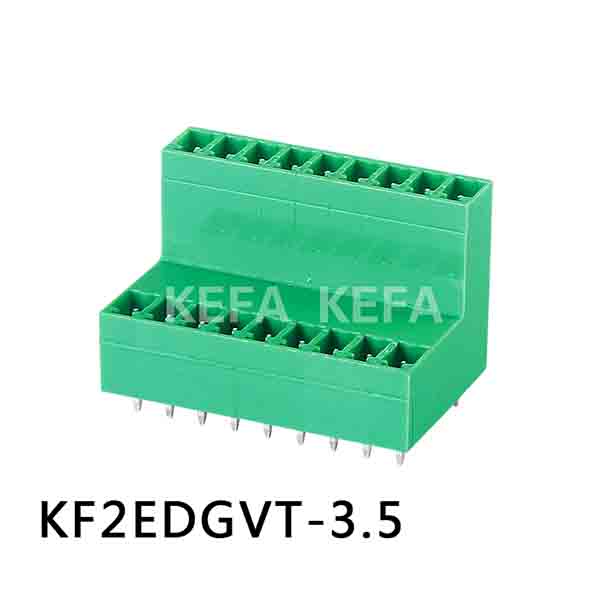

    3571 KF2EDGVT-3.5 серия KF2EDGVT-3.5 Вилки прямые двухрядные ступенчатые на плату 2*(2...24) латунь луженая -40...+120

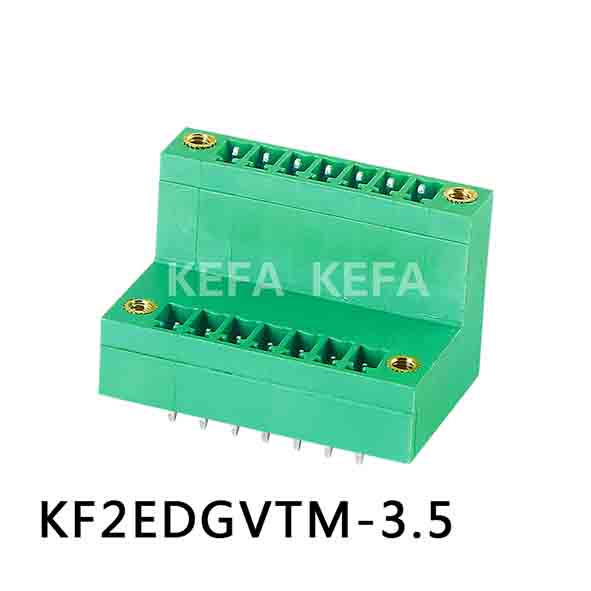

    3572 KF2EDGVTM-3.5 серия KF2EDGVTM-3.5 Вилки прямые двухрядные ступенчатые на плату с закладными гайками 2*(2...24) латунь луженая -40...+120

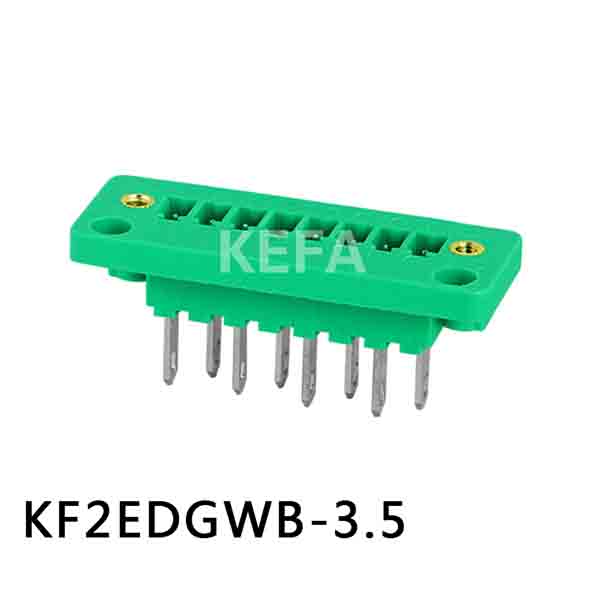

    3573 KF2EDGWB-3.5 серия KF2EDGWB-3.5 Вилки однорядные на панель с монтажными отверстиями 2*(2...24) латунь луженая -40...+120

    Клеммники на провод
    Код Наименование
    серии
    Особенности Количество
    выводов
    Винты Покрытие
    контактов
    Диаметр
    провода,
    AWG (мм2)
    Рабочая
    температура,
    °C

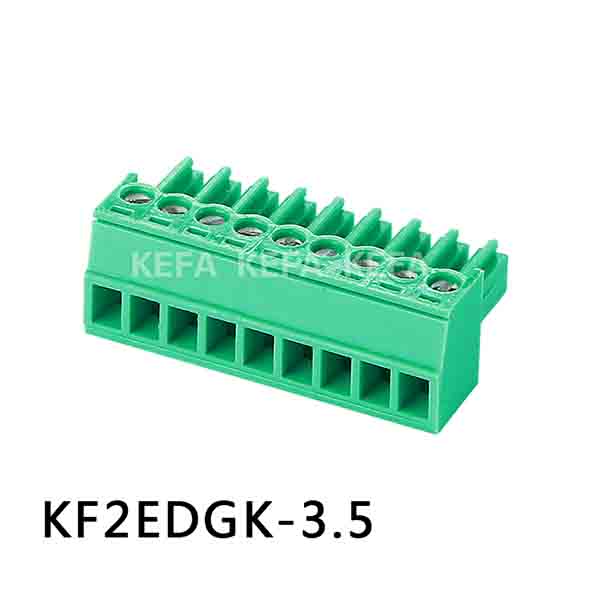

    3532 KF2EDGK-3.5 серия KF2EDGK-3.5 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 28-16 (1,5) -40...+105

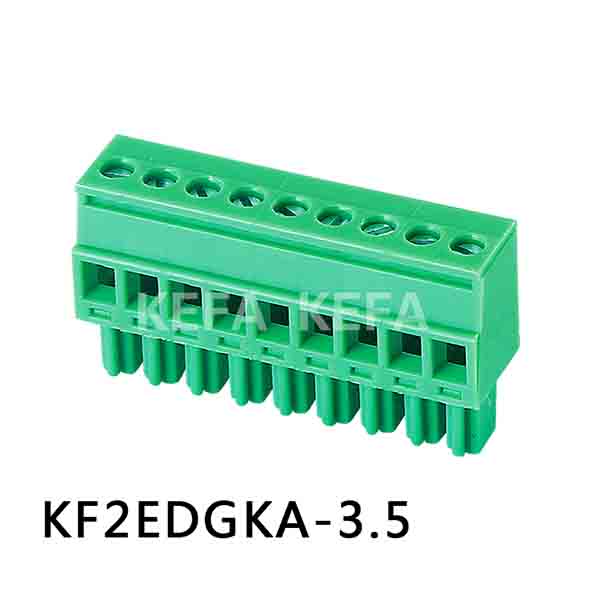

    3533 KF2EDGKA-3.5 серия KF2EDGKA-3.5 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 28-16 (1,5) -40...+105

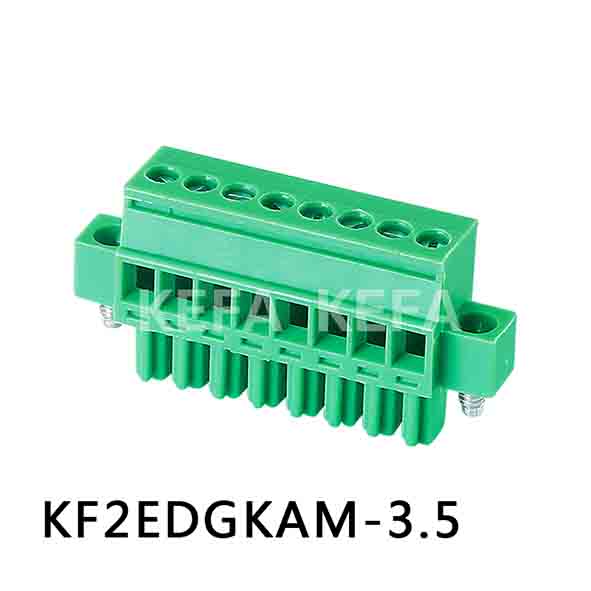

    3534 KF2EDGKAM-3.5 серия KF2EDGKAM-3.5 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 28-16 (1,5) -40...+105

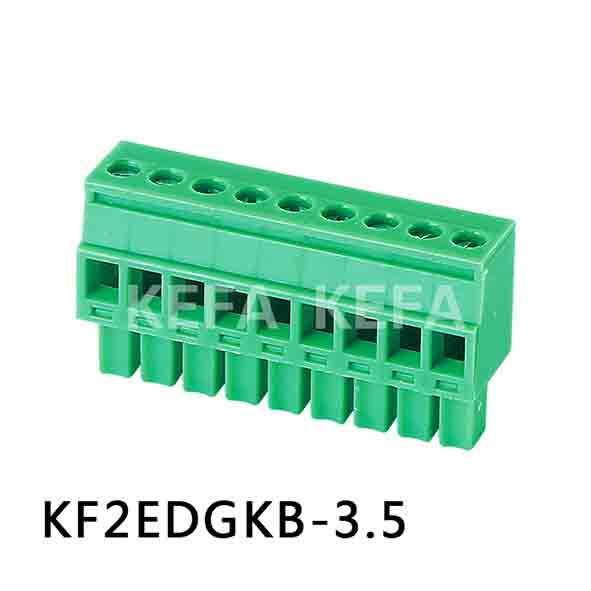

    3535 KF2EDGKB-3.5 серия KF2EDGKB-3.5 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 28-16 (1,5) -40...+105

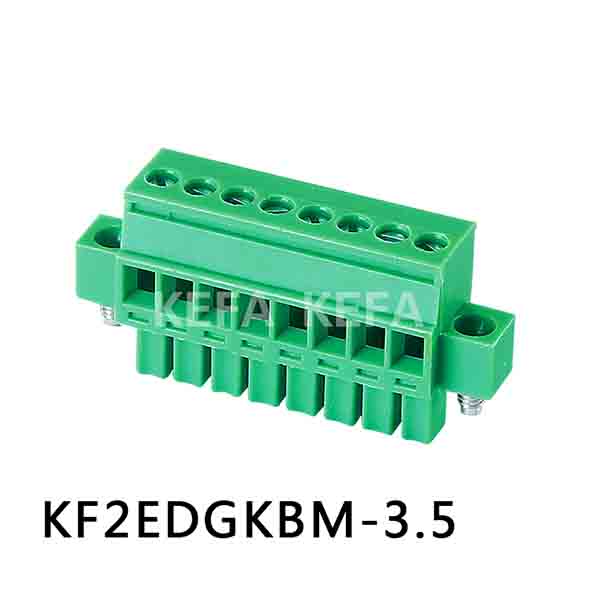

    3536 KF2EDGKBM-3.5 серия KF2EDGKBM-3.5 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 28-16 (1,5) -40...+105

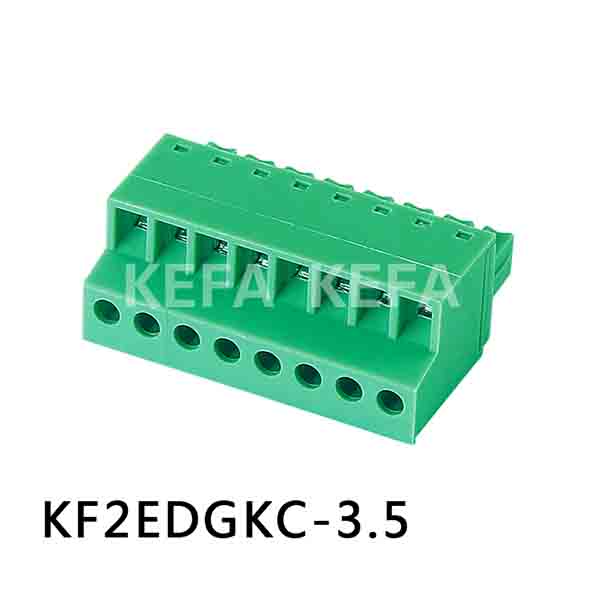

    3537 KF2EDGKC-3.5 серия KF2EDGKC-3.5 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 28-16 (1,5) -40...+105

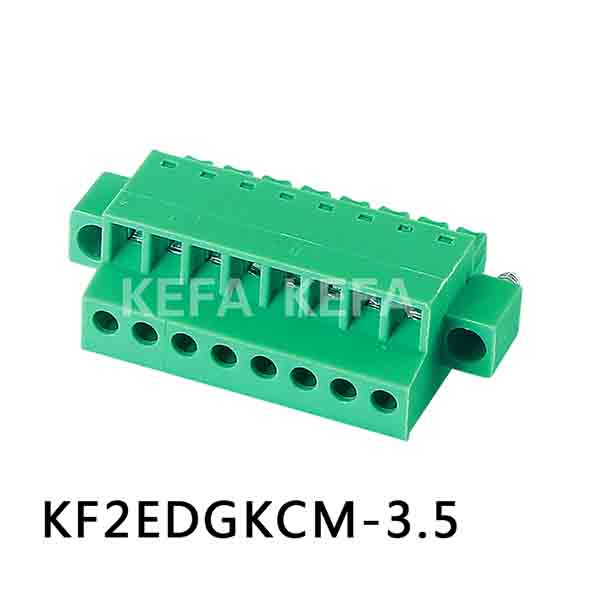

    3538 KF2EDGKCM-3.5 серия KF2EDGKCM-3.5 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 28-16 (1,5) -40...+105

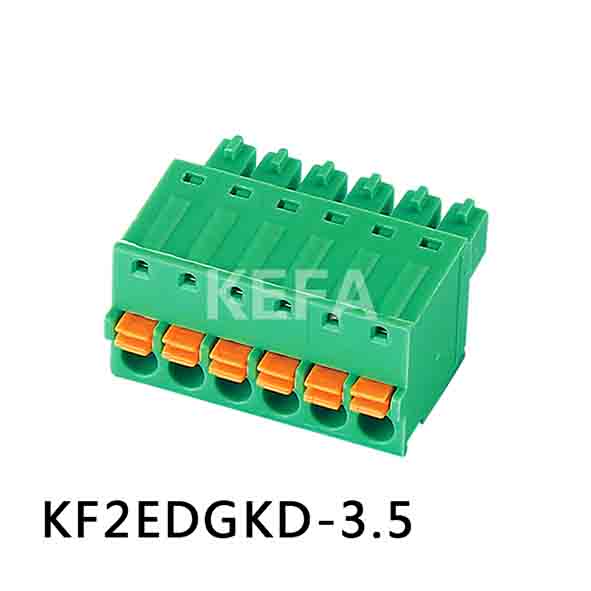

    3540 KF2EDGKD-3.5 серия KF2EDGKD-3.5 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

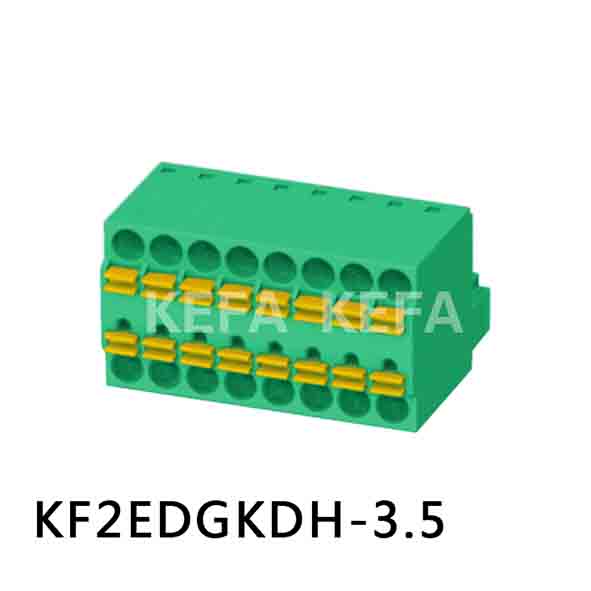

    7331 KF2EDGKDH-3.5 серия KF2EDGKDH-3.5 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

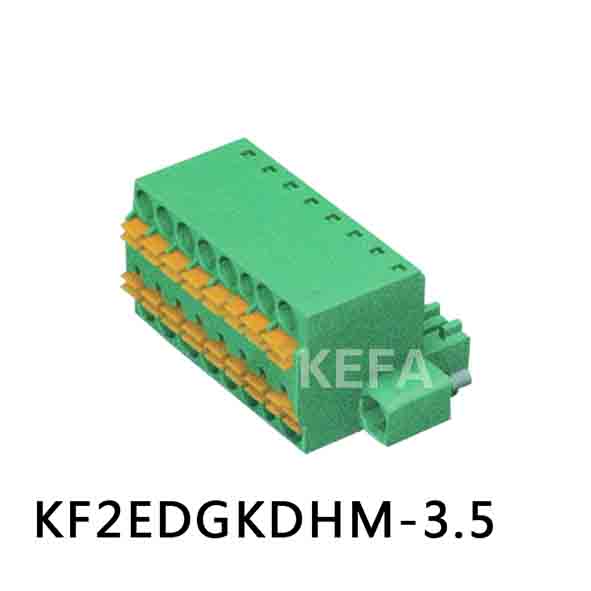

    7332 KF2EDGKDHM-3.5 серия KF2EDGKDHM-3.5 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы, с монтажными ушами 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

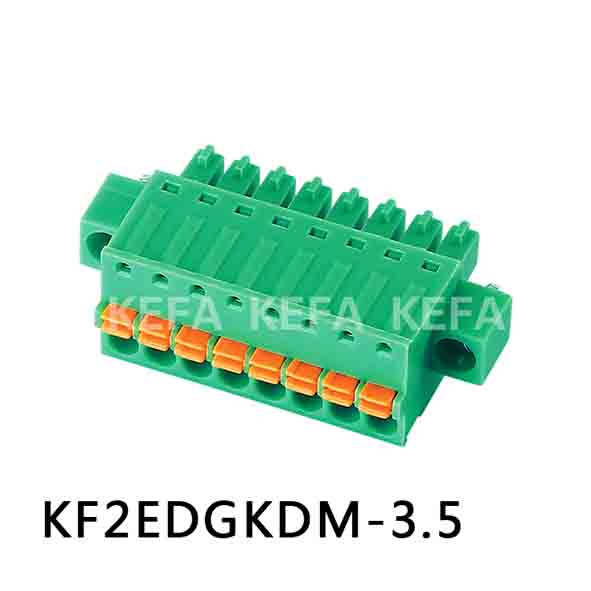

    3541 KF2EDGKDM-3.5 серия KF2EDGKDM-3.5 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

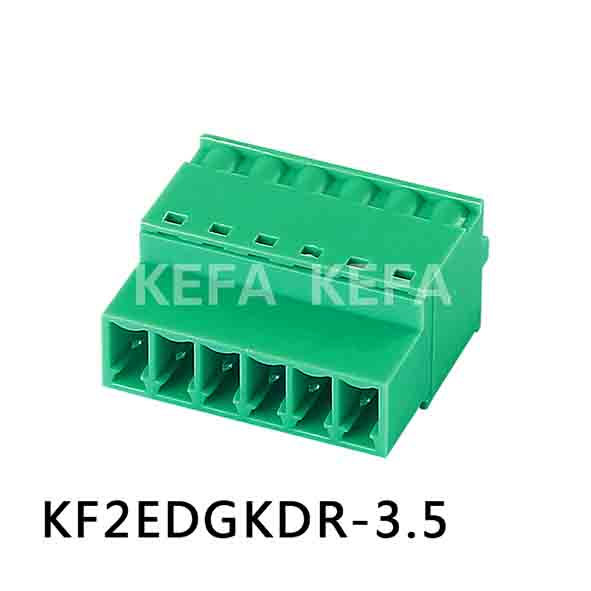

    3542 KF2EDGKDR-3.5 серия KF2EDGKDR-3.5 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

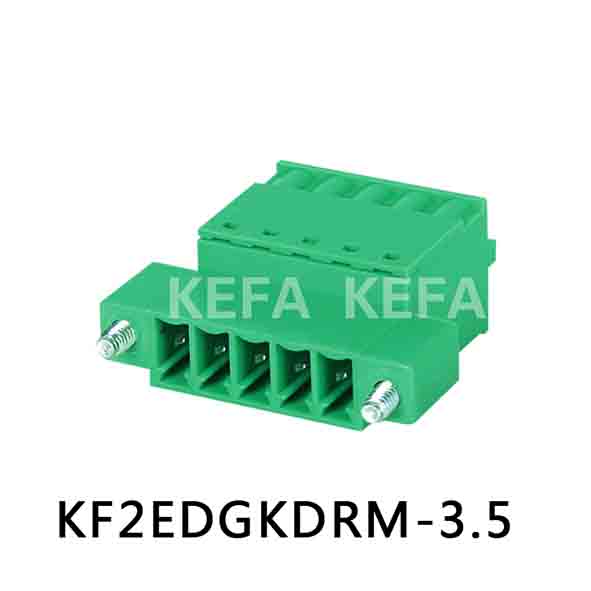

    3543 KF2EDGKDRM-3.5 серия KF2EDGKDRM-3.5 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

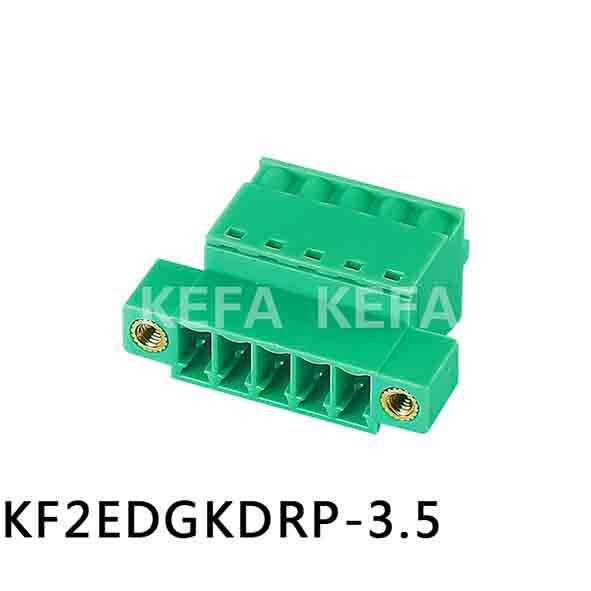

    3544 KF2EDGKDRP-3.5 серия KF2EDGKDRP-3.5 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

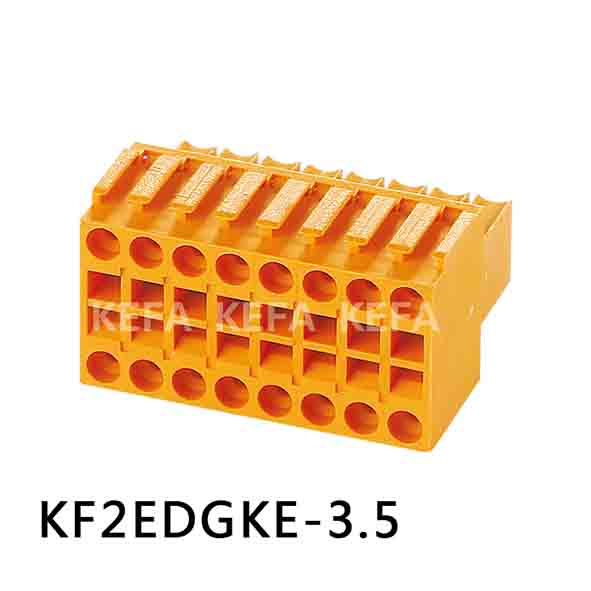

    3545 KF2EDGKE-3.5 серия KF2EDGKE-3.5 Вилки на провод двухрядные с прямыми входами проводов под винтовые зажимы 2...24   фосфорная бронза никелировнная 28-18 (1) -40...+105

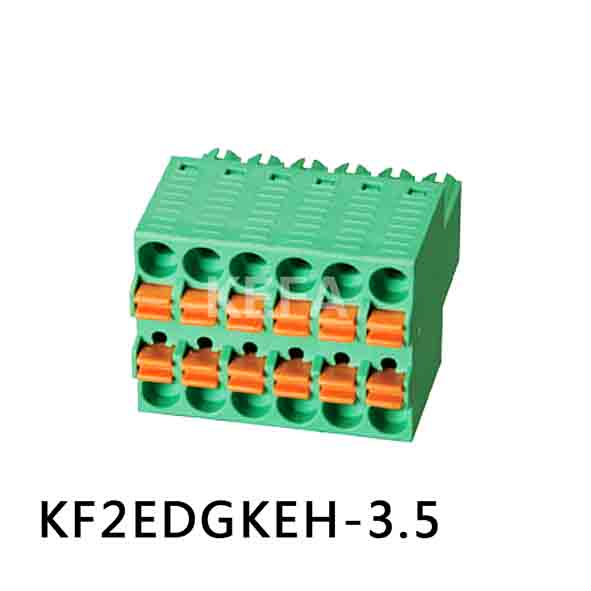

    7347 KF2EDGKEH-3.5 серия KF2EDGKEH-3.5 Вилки на провод двухрядные, под пружинные зажимы 2...24   фосфорная бронза никелировнная 28-16 (1) -40...+105

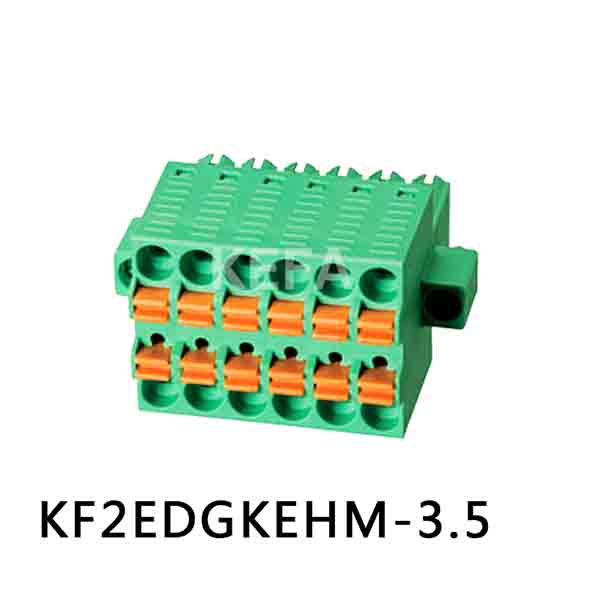

    7348 KF2EDGKEHM-3.5 серия KF2EDGKEHM-3.5 Вилки на провод двухрядные, под пружинные зажимы, с монтажными ушами 2...24   фосфорная бронза никелировнная 28-16 (1) -40...+105

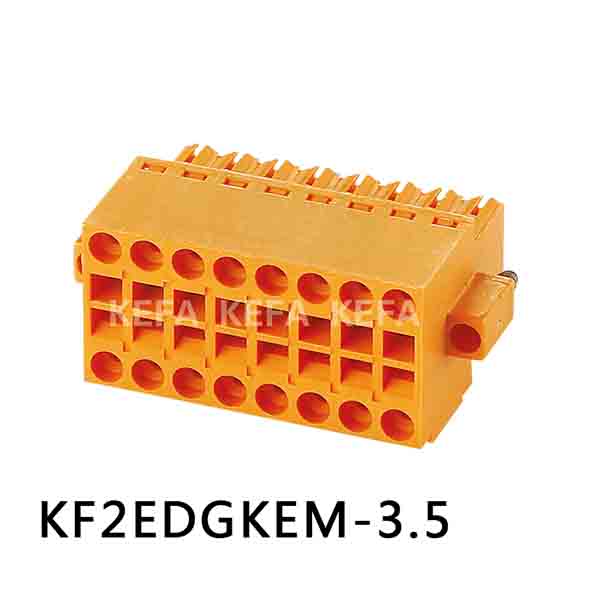

    3546 KF2EDGKEM-3.5 серия KF2EDGKEM-3.5 Вилки на провод двухрядные с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 28-18 (1) -40...+105

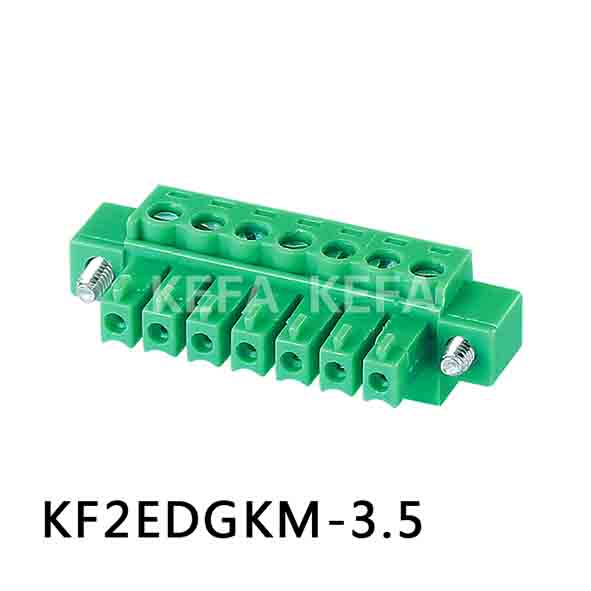

    3547 KF2EDGKM-3.5 серия KF2EDGKM-3.5 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 28-16 (1,5) -40...+105

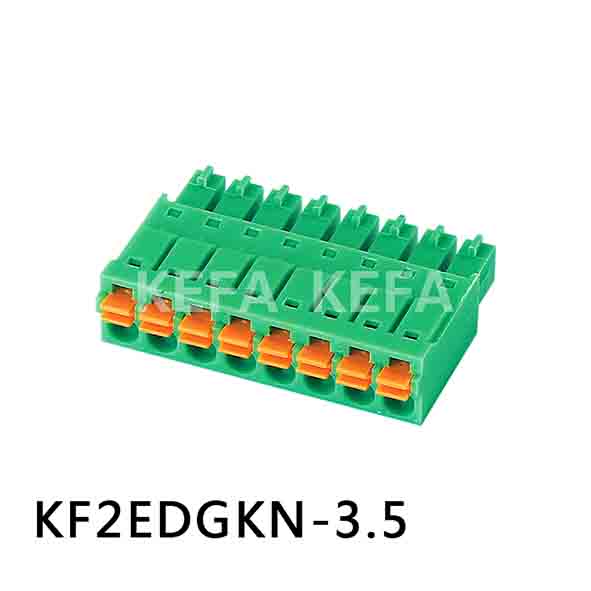

    3548 KF2EDGKN-3.5 серия KF2EDGKN-3.5 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

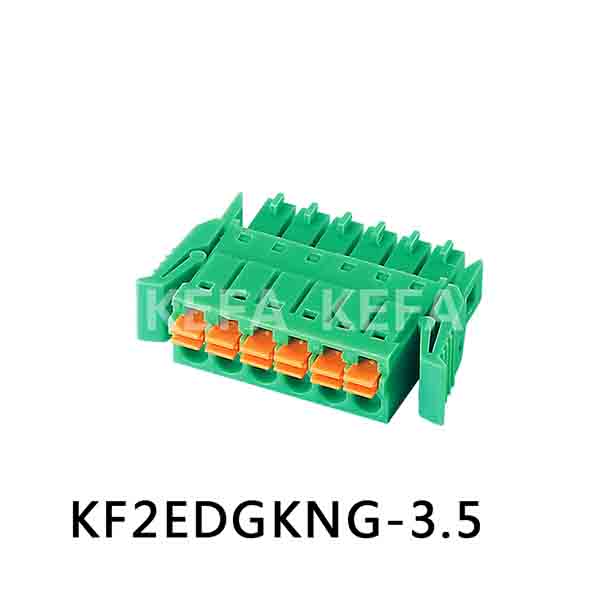

    3549 KF2EDGKNG-3.5 серия KF2EDGKNG-3.5 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с защелками 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

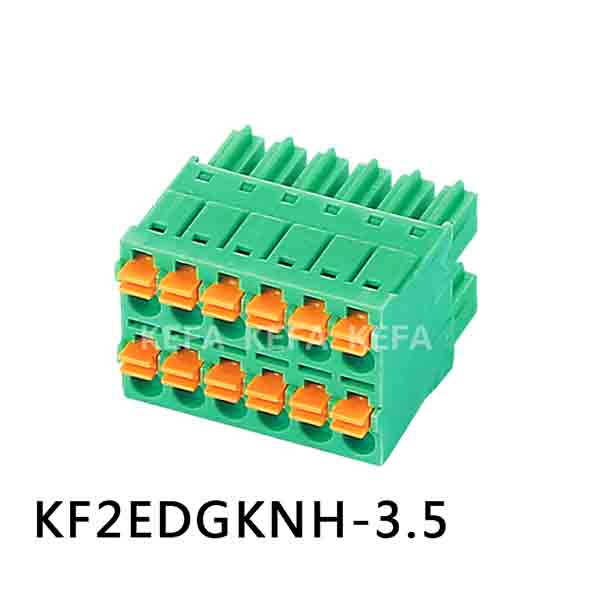

    6193 KF2EDGKNH-3.5 серия KF2EDGKNH-3.5 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

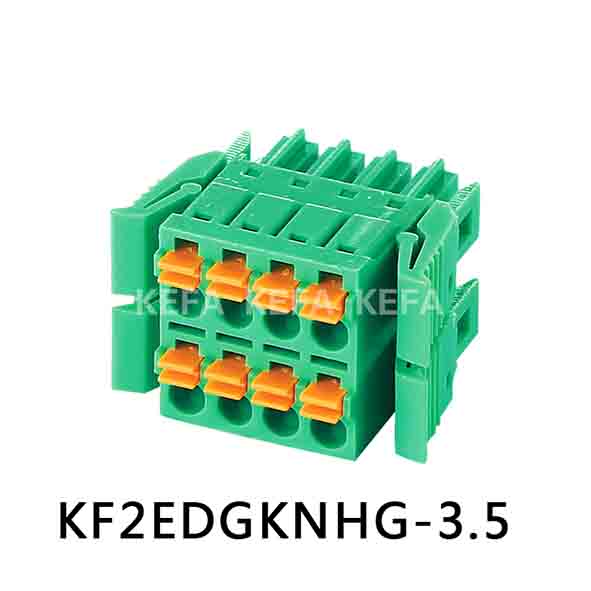

    7333 KF2EDGKNHG-3.5 серия KF2EDGKNHG-3.5 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы, с защелками 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

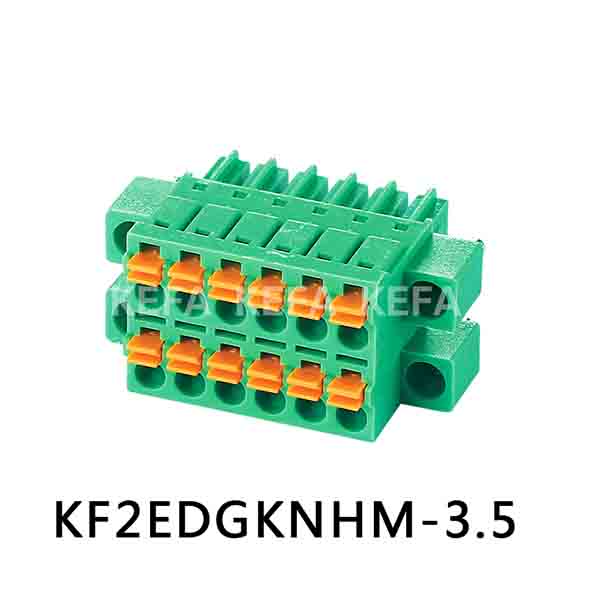

    7334 KF2EDGKNHM-3.5 серия KF2EDGKNHM-3.5 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы, с монтажными ушами 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

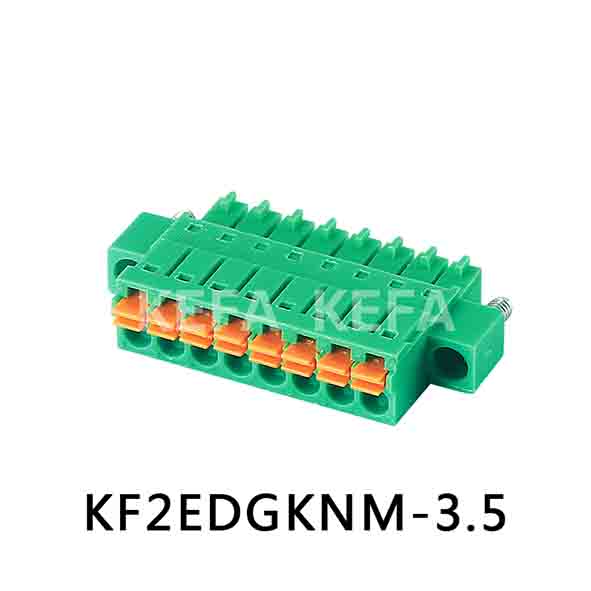

    3550 KF2EDGKNM-3.5 серия KF2EDGKNM-3.5 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

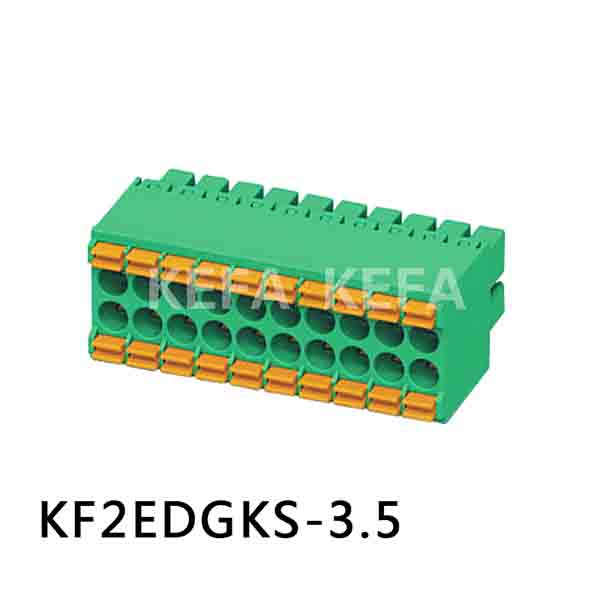

    4363 KF2EDGKS-3.5 серия KF2EDGKS-3.5 Розетки однорядные на провод, под пружинные зажимы 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

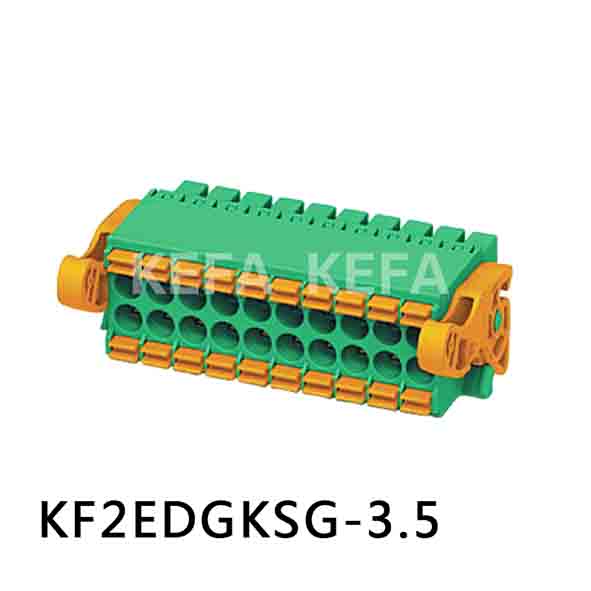

    7342 KF2EDGKSG-3.5 серия KF2EDGKSG-3.5 Розетки однорядные на провод, под пружинные зажимы, с защелками 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105

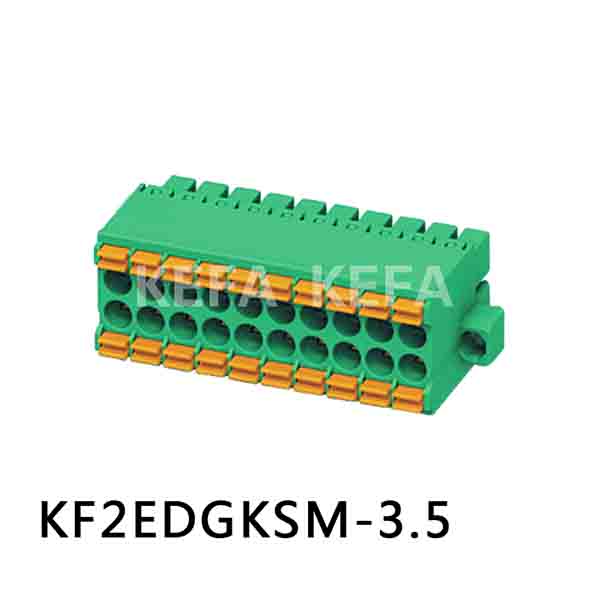

    7341 KF2EDGKSM-3.5 серия KF2EDGKSM-3.5 Розетки однорядные на провод, под пружинные зажимы, с монтажными ушами 2...24   фосфорная бронза никелировнная 28-16 (1,5) -40...+105
