Серия KF2EDGKCM-3.5

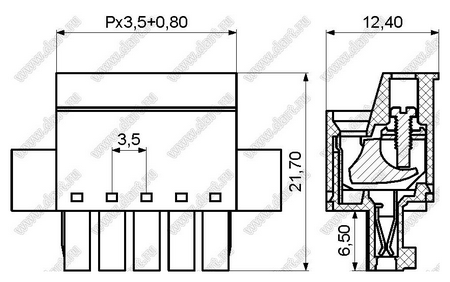

KF2EDGKCM-3.5 серия

Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами KF2EDGKCM-3.5 серии с шагом 3.5 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKCM-3.5 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/250 (/)
  • Ток, А: 8/7 (/)
  • Шаг: 3.5 мм
  • Количество полюсов: 2-24P
  • Винты: M2, сталь хромированная + оцинкованная
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Материал зажимной части/Square box: латунь, никелировнная
  • Выдерживаемое напряжение: AC2000V/1Min
  • Диаметр провода, AWG / мм2: 28-16 (1,5)
  • Рабочая температура, °C: -40...+105
  • Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)
  • Длина зачистки провода, мм: 9-10
  • KF2EDGKCM-3.5 серия



    Код Наименование Количество
    выводов
    100981 KF2EDGKCM-3.5-02P-14 2
    100982 KF2EDGKCM-3.5-03P-14 3
    100983 KF2EDGKCM-3.5-04P-14 4
    100984 KF2EDGKCM-3.5-05P-14 5
    100985 KF2EDGKCM-3.5-06P-14 6
    100986 KF2EDGKCM-3.5-07P-14 7
    100987 KF2EDGKCM-3.5-08P-14 8
    100988 KF2EDGKCM-3.5-09P-14 9
    100989 KF2EDGKCM-3.5-10P-14 10
    100990 KF2EDGKCM-3.5-11P-14 11
    100991 KF2EDGKCM-3.5-12P-14 12
    100992 KF2EDGKCM-3.5-13P-14 13
    100993 KF2EDGKCM-3.5-14P-14 14
    100994 KF2EDGKCM-3.5-15P-14 15
    100995 KF2EDGKCM-3.5-16P-14 16
    100996 KF2EDGKCM-3.5-17P-14 17
    100997 KF2EDGKCM-3.5-18P-14 18
    100998 KF2EDGKCM-3.5-19P-14 19
    100999 KF2EDGKCM-3.5-20P-14 20
    101000 KF2EDGKCM-3.5-21P-14 21
    101001 KF2EDGKCM-3.5-22P-14 22
    101002 KF2EDGKCM-3.5-23P-14 23
    101003 KF2EDGKCM-3.5-24P-14 24
