Серия KF2EDGKDM-3.5

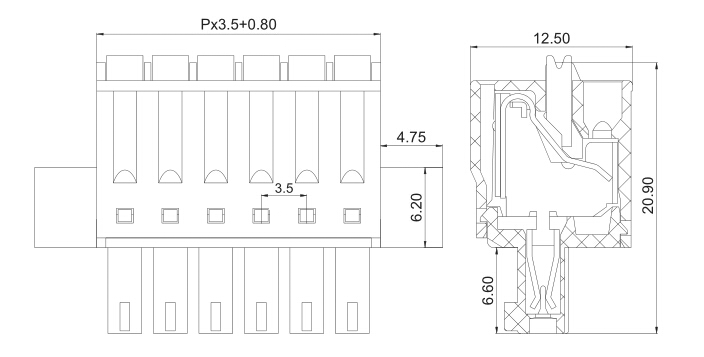

KF2EDGKDM-3.5 серия

Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами KF2EDGKDM-3.5 серии с шагом 3.5 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKDM-3.5 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/250 (/)
  • Ток, А: 8/7 (/)
  • Шаг: 3.5 мм
  • Количество полюсов: 2-24P
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Прижимная пластина/Reed: нержавеющая сталь
  • Выдерживаемое напряжение: AC2000V/1Min
  • Диаметр провода, AWG / мм2: 28-16 (1,5)
  • Рабочая температура, °C: -40...+105
  • Длина зачистки провода, мм: 8-9
  • KF2EDGKDM-3.5 серия



    Код Наименование Количество
    выводов
    101625 KF2EDGKDM-3.5-02P-14 2
    101626 KF2EDGKDM-3.5-03P-14 3
    101627 KF2EDGKDM-3.5-04P-14 4
    101628 KF2EDGKDM-3.5-05P-14 5
    101629 KF2EDGKDM-3.5-06P-14 6
    101630 KF2EDGKDM-3.5-07P-14 7
    101631 KF2EDGKDM-3.5-08P-14 8
    101632 KF2EDGKDM-3.5-09P-14 9
    101633 KF2EDGKDM-3.5-10P-14 10
    101634 KF2EDGKDM-3.5-11P-14 11
    101635 KF2EDGKDM-3.5-12P-14 12
    101636 KF2EDGKDM-3.5-13P-14 13
    101637 KF2EDGKDM-3.5-14P-14 14
    101638 KF2EDGKDM-3.5-15P-14 15
    101639 KF2EDGKDM-3.5-16P-14 16
    101640 KF2EDGKDM-3.5-17P-14 17
    101641 KF2EDGKDM-3.5-18P-14 18
    101642 KF2EDGKDM-3.5-19P-14 19
    101643 KF2EDGKDM-3.5-20P-14 20
    101644 KF2EDGKDM-3.5-21P-14 21
    101645 KF2EDGKDM-3.5-22P-14 22
    101646 KF2EDGKDM-3.5-23P-14 23
    101647 KF2EDGKDM-3.5-24P-14 24



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
