Серия KF2EDGKA-3.81

KF2EDGKA-3.81 серия

Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы KF2EDGKA-3.81 серии с шагом 3.81 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKA-3.81 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/250 (/)
  • Ток, А: 8/7 (/)
  • Шаг: 3.81 мм
  • Количество полюсов: 2-24P
  • Винты: M2, сталь хромированная + оцинкованная
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Материал зажимной части/Square box: латунь, никелировнная
  • Выдерживаемое напряжение: AC2000V/1Min
  • Диаметр провода, AWG / мм2: 28-16 (1,5)
  • Рабочая температура, °C: -40...+105
  • Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)
  • Длина зачистки провода, мм: 7-8
  • KF2EDGKA-3.81 серия



    Код Наименование Количество
    выводов
    100314 KF2EDGKA-3.81-02P-14 (15EDGKA-3.81-02P-14) 2
    100315 KF2EDGKA-3.81-03P-14 (15EDGKA-3.82-03P-14) 3
    100316 KF2EDGKA-3.81-04P-14 (15EDGKA-3.83-04P-14) 4
    100317 KF2EDGKA-3.81-05P-14 (15EDGKA-3.84-05P-14) 5
    100318 KF2EDGKA-3.81-06P-14 (15EDGKA-3.85-06P-14) 6
    100319 KF2EDGKA-3.81-07P-14 (15EDGKA-3.86-07P-14) 7
    100320 KF2EDGKA-3.81-08P-14 (15EDGKA-3.87-08P-14) 8
    100321 KF2EDGKA-3.81-09P-14 (15EDGKA-3.88-09P-14) 9
    100322 KF2EDGKA-3.81-10P-14 (15EDGKA-3.89-10P-14) 10
    100323 KF2EDGKA-3.81-11P-14 (15EDGKA-3.90-11P-14) 11
    100324 KF2EDGKA-3.81-12P-14 (15EDGKA-3.91-12P-14) 12
    100325 KF2EDGKA-3.81-13P-14 (15EDGKA-3.92-13P-14) 13
    100326 KF2EDGKA-3.81-14P-14 (15EDGKA-3.93-14P-14) 14
    100327 KF2EDGKA-3.81-15P-14 (15EDGKA-3.94-15P-14) 15
    100328 KF2EDGKA-3.81-16P-14 (15EDGKA-3.95-16P-14) 16
    100329 KF2EDGKA-3.81-17P-14 (15EDGKA-3.96-17P-14) 17
    100330 KF2EDGKA-3.81-18P-14 (15EDGKA-3.97-18P-14) 18
    100331 KF2EDGKA-3.81-19P-14 (15EDGKA-3.98-19P-14) 19
    100332 KF2EDGKA-3.81-20P-14 (15EDGKA-3.99-20P-14) 20
    100333 KF2EDGKA-3.81-21P-14 (15EDGKA-3.100-21P-14) 21
    100334 KF2EDGKA-3.81-22P-14 (15EDGKA-3.101-22P-14) 22
    100335 KF2EDGKA-3.81-23P-14 (15EDGKA-3.102-23P-14) 23
    100336 KF2EDGKA-3.81-24P-14 (15EDGKA-3.103-24P-14) 24



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

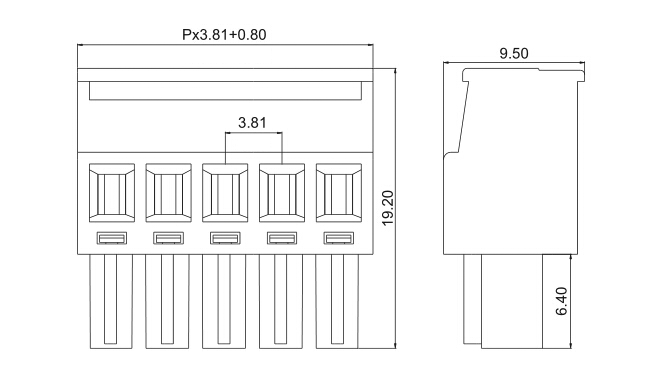

    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
