Каталог / Разъемы / Колодки клеммные / Клеммники разъемные /

Разъемные клеммники с шагом 3,81 мм

Разъемные клеммники с шагом 3.81 мм

Разъёмные клеммники с шагом 3,81 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 3,81 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 3,81 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 3,81 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 3,81
  • Материал корпуса: PA66, UL94V-0
  • Напряжение, В /: 300/250
  • Выдерживаемое напряжение: AC2000V/1Min
  • Клеммники на плату
    Код Наименование
    серии
    Особенности Количество
    выводов
    Покрытие
    контактов
    Ток, А / Рабочая
    температура,
    °C

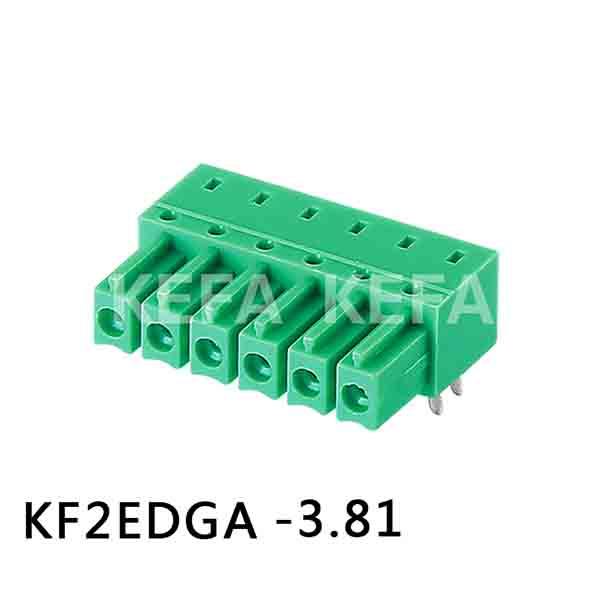

    3513 KF2EDGA-3.81 серия KF2EDGA-3.81 Розетки однорядные угловые на плату 2...24 фосфорная бронза луженая 8/7 -40...+120

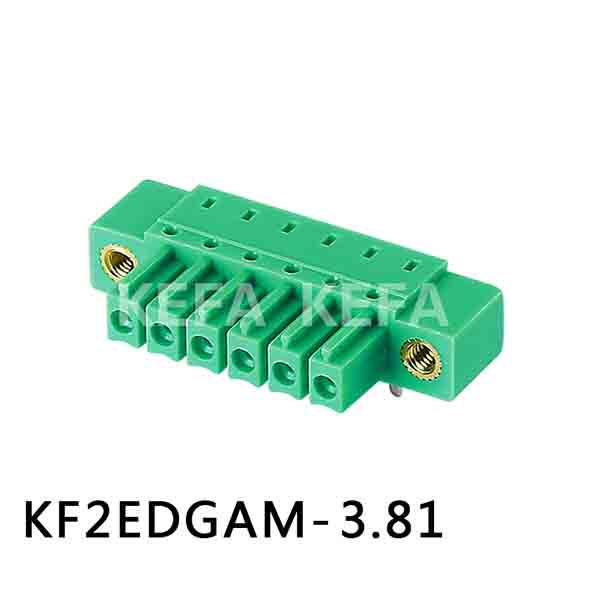

    3516 KF2EDGAM-3.81 серия KF2EDGAM-3.81 Розетки однорядные угловые на плату с монтажными ушами 2...24 фосфорная бронза луженая 8/7 -40...+120

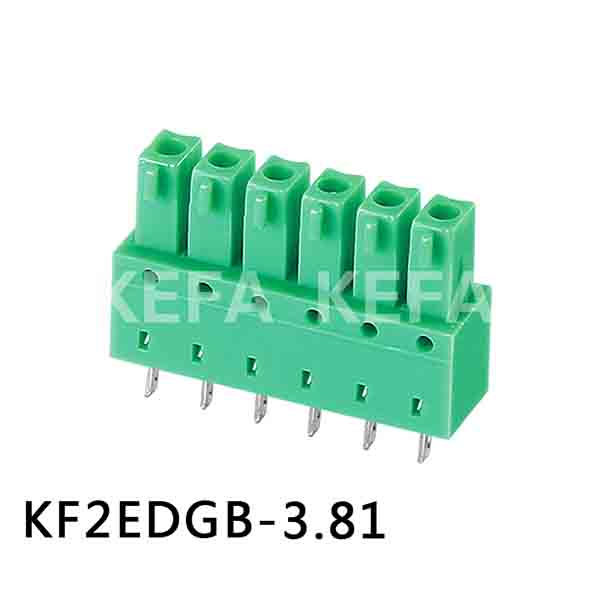

    3519 KF2EDGB-3.81 серия KF2EDGB-3.81 Розетки однорядные прямые на плату 2...24 фосфорная бронза луженая 8/7 -40...+120

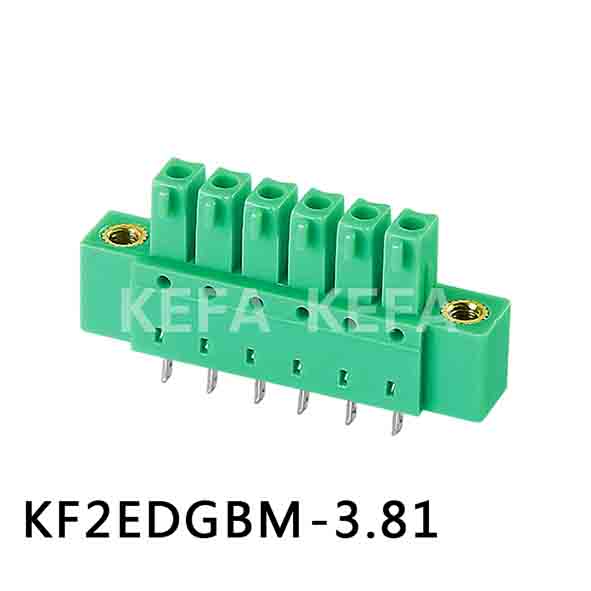

    3522 KF2EDGBM-3.81 серия KF2EDGBM-3.81 Розетки однорядные прямые на плату с монтажными ушами 2...24 фосфорная бронза луженая 8/7 -40...+120

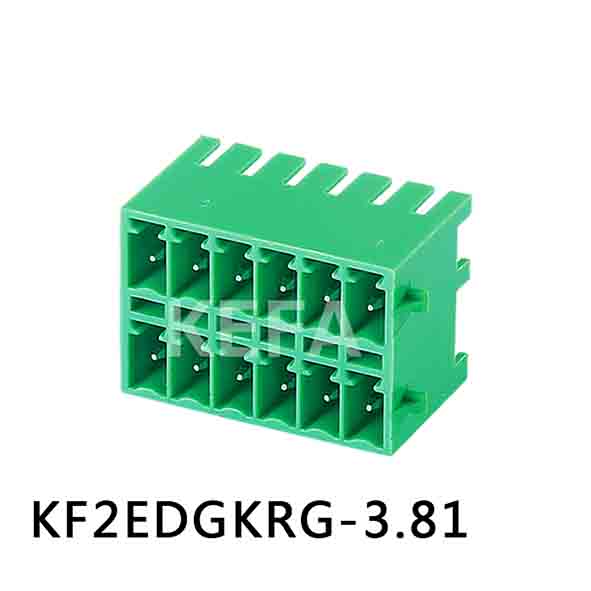

    3594 KF2EDGKRG-3.81 серия KF2EDGKRG-3.81 Вилки угловые двухрядные на плату с защелками 2...24 латунь луженая 8/7 -40...+105

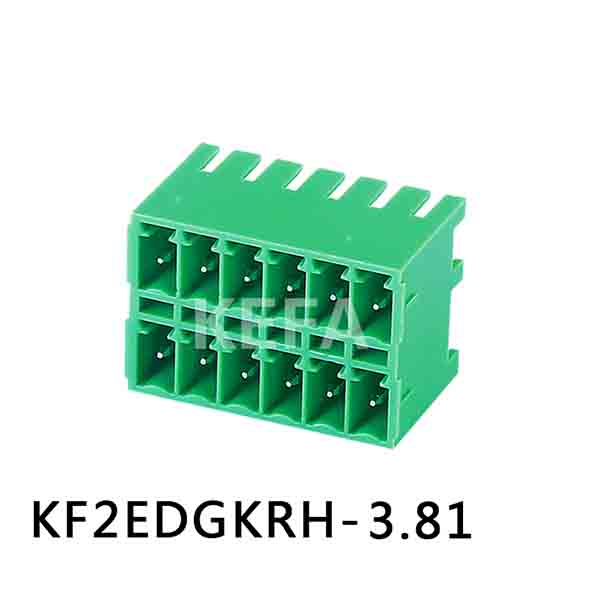

    3595 KF2EDGKRH-3.81 серия KF2EDGKRH-3.81 Вилки угловые двухрядные на плату 2...24 латунь луженая 8/7 -40...+105

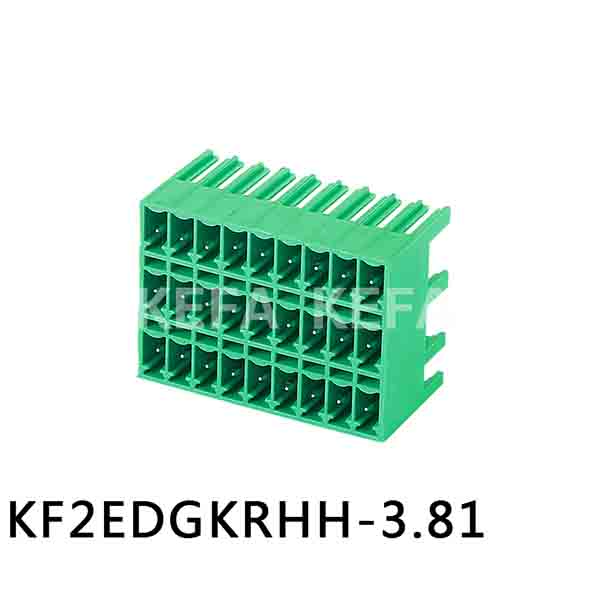

    7356 KF2EDGKRHH-3.81 серия KF2EDGKRHH-3.81 Вилки угловые трехрядные на плату 3*(2...24) латунь луженая 8/7 -40...+105

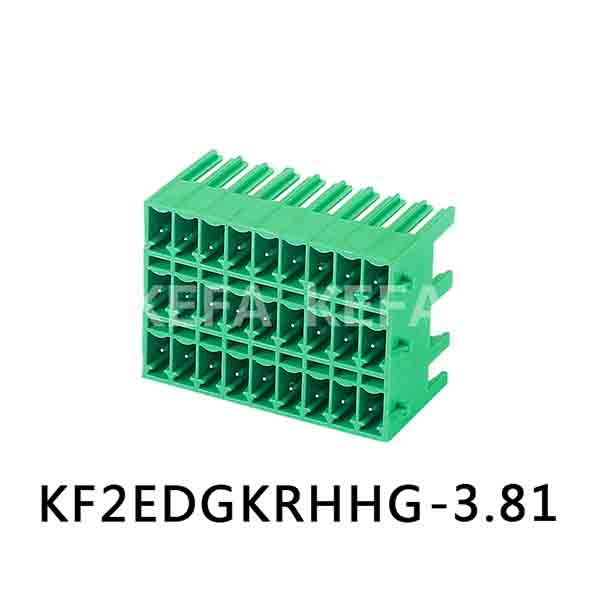

    7357 KF2EDGKRHHG-3.81 серия KF2EDGKRHHG-3.81 Вилки угловые трехрядные на плату с защелками 3*(2...24) латунь луженая 8/7 -40...+105

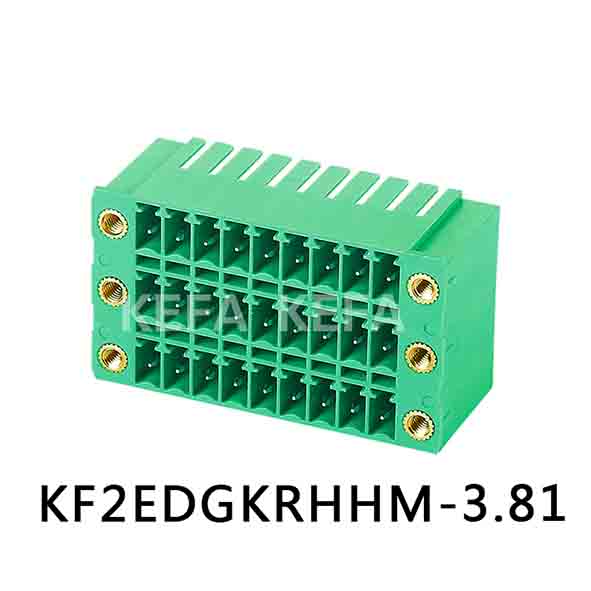

    7358 KF2EDGKRHHM-3.81 серия KF2EDGKRHHM-3.81 Вилки угловые трехрядные на плату с закладными гайками 3*(2...24) латунь луженая 8/7 -40...+105

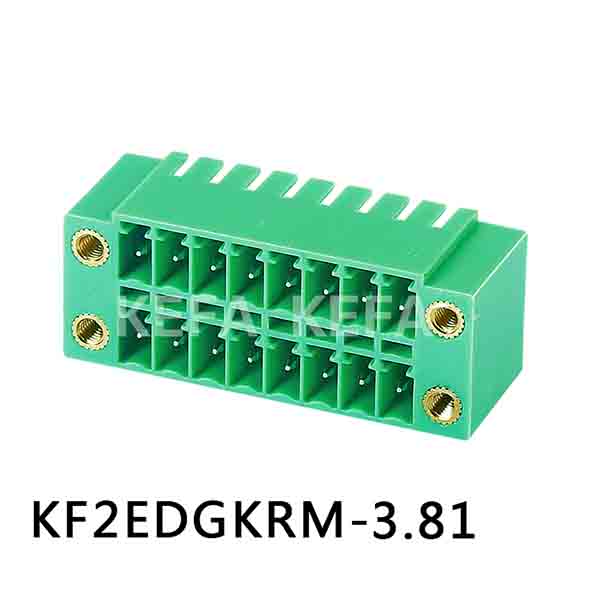

    3596 KF2EDGKRM-3.81 серия KF2EDGKRM-3.81 Вилки угловые двухрядные на плату с закладными гайками 2...24 латунь луженая 8/7 -40...+105

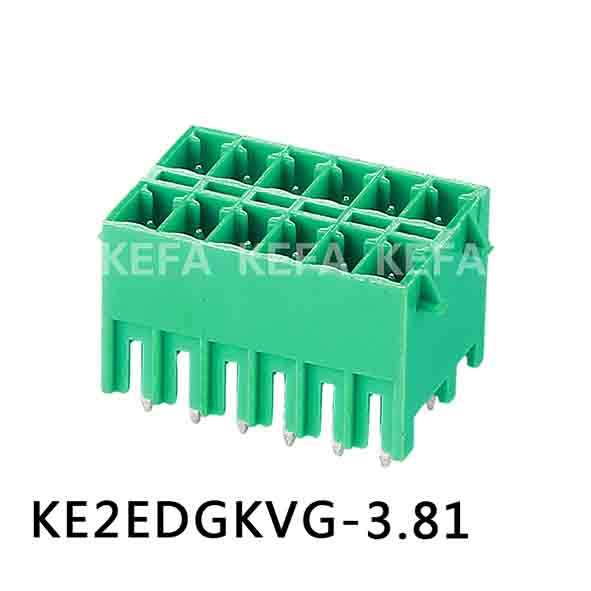

    3597 KF2EDGKVG-3.81 серия KF2EDGKVG-3.81 Вилки прямые двухрядные на плату с защелками 2...24 латунь луженая 8/7 -40...+105

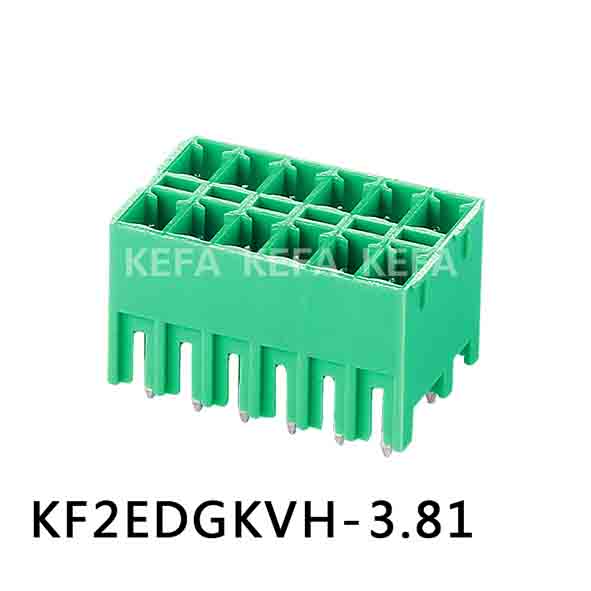

    3598 KF2EDGKVH-3.81 серия KF2EDGKVH-3.81 Вилки прямые двухрядные на плату 2...24 латунь луженая 8/7 -40...+105
    7353 KF2EDGKVHH-3.81 серия KF2EDGKVHH-3.81 Вилки прямые трехрядные на плату 3*(2...24) латунь луженая 8/7 -40...+105
    7354 KF2EDGKVHHG-3.81 серия KF2EDGKVHHG-3.81 Вилки прямые трехрядные на плату с защелками 3*(2...24) латунь луженая 8/7 -40...+105

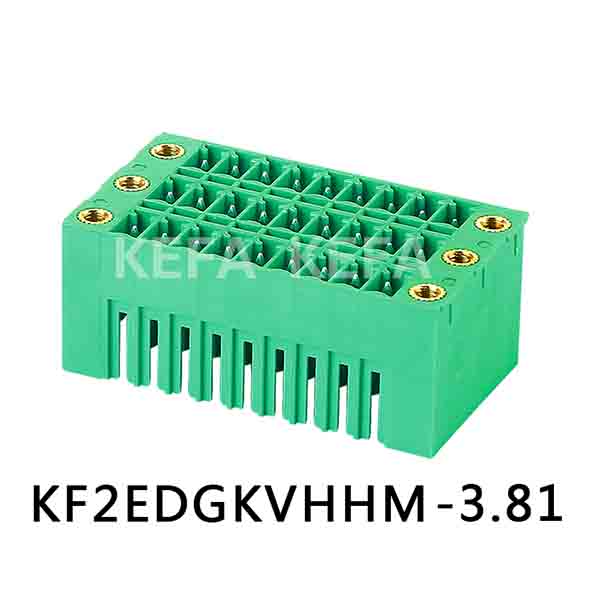

    7355 KF2EDGKVHHM-3.81 серия KF2EDGKVHHM-3.81 Вилки прямые трехрядные на плату с закладными гайками 3*(2...24) латунь луженая 8/7 -40...+105

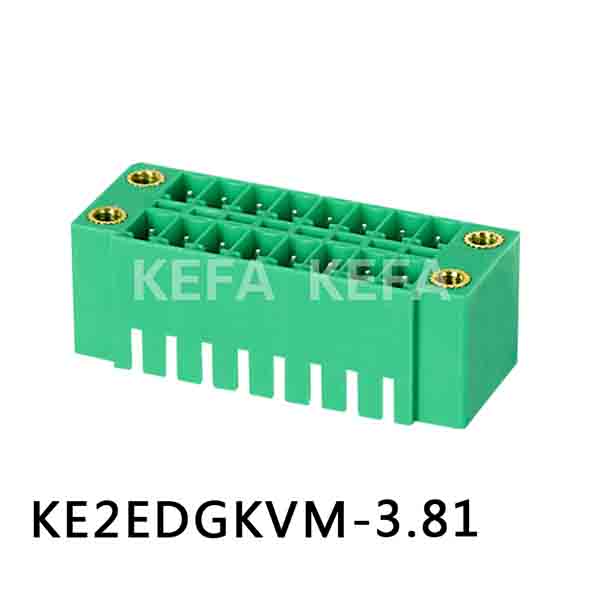

    3599 KF2EDGKVM-3.81 серия KF2EDGKVM-3.81 Вилки прямые двухрядные на плату с закладными гайками 2...24 латунь луженая 8/7 -40...+105

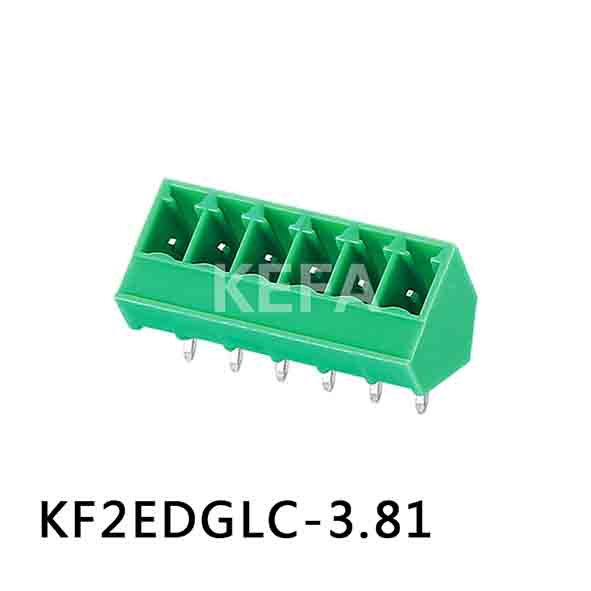

    3600 KF2EDGLC-3.81 серия KF2EDGLC-3.81 Вилки однорядные угловые 45 град. на плату 2...24 латунь луженая 8/7 -40...+120

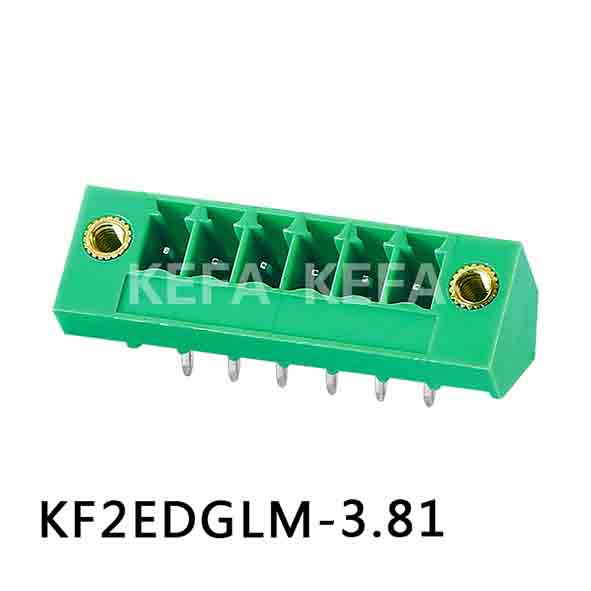

    3601 KF2EDGLM-3.81 серия KF2EDGLM-3.81 Вилки однорядные угловые 45 град. на плату с закладными гайками 2...24 латунь луженая 8/7 -40...+120
    5855 KF2EDGR-3.81 серия KF2EDGR-3.81 Вилки однорядные угловые на плату, шаг 3,5 мм 2...24 латунь луженая 8/7 -40...+120

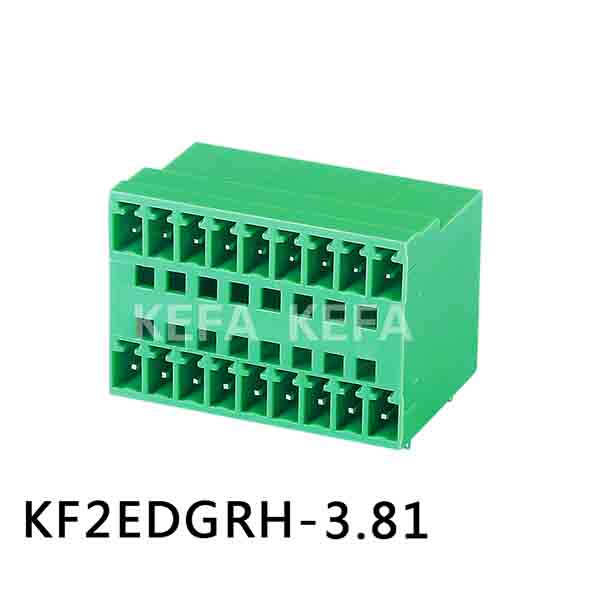

    3607 KF2EDGRH-3.81 серия KF2EDGRH-3.81 Вилки угловые двухрядные на плату 2*(2...24) латунь луженая 8/7 -40...+120

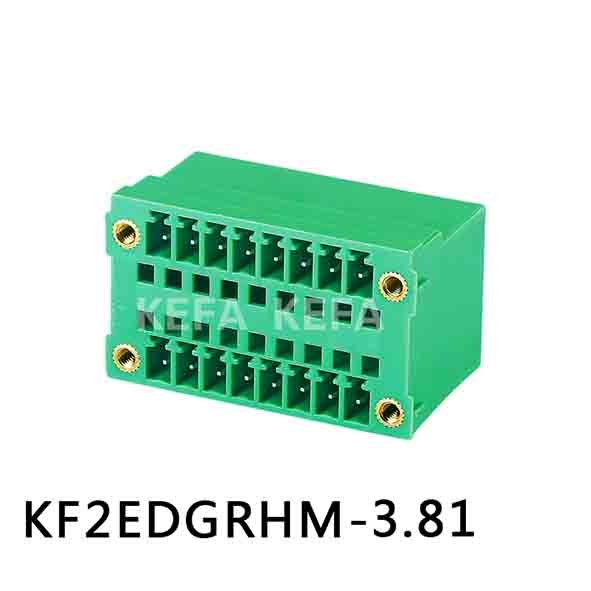

    3608 KF2EDGRHM-3.81 серия KF2EDGRHM-3.81 Вилки угловые двухрядные на плату с закладными гайками 2*(2...24) латунь луженая 8/7 -40...+120

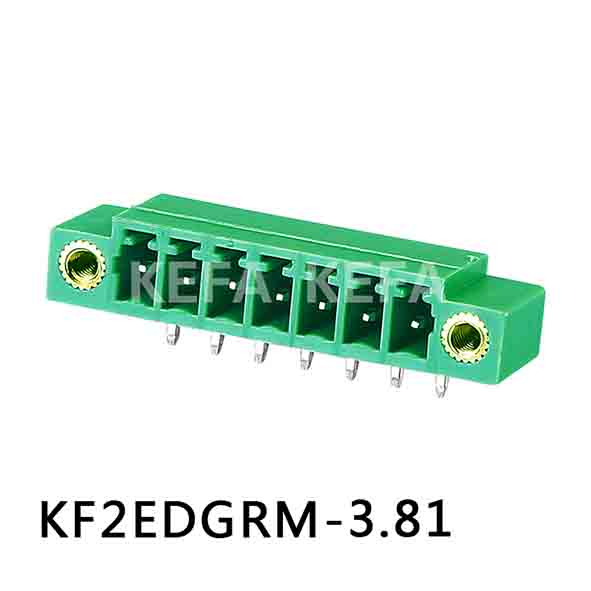

    3612 KF2EDGRM-3.81 серия KF2EDGRM-3.81 Вилки однорядные угловые на плату с закладными гайками 2...24 латунь луженая 8/7 -40...+120
    3613 KF2EDGRT-3.81 серия KF2EDGRT-3.81 Вилки угловые двухрядные ступенчатые на плату 2*(2...24) латунь луженая 8/7 -40...+120
    3614 KF2EDGRTM-3.81 серия KF2EDGRTM-3.81 Вилки угловые двухрядные ступенчатые на плату с закладными гайками 2*(2...24) латунь луженая 8/7 -40...+120

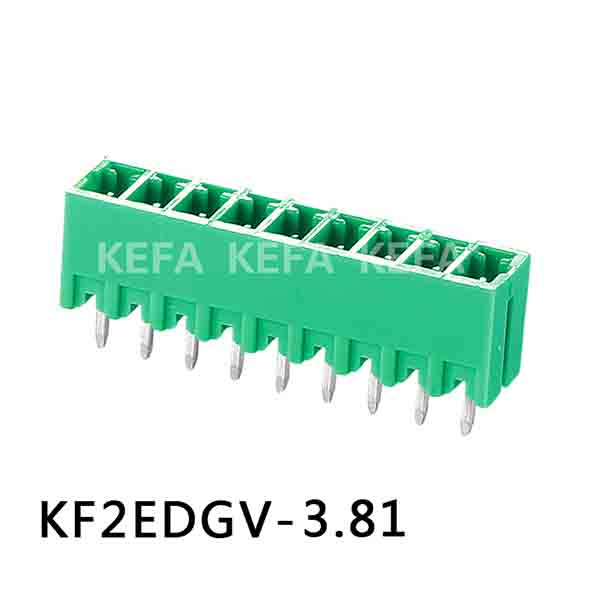

    3566 KF2EDGV-3.81 серия KF2EDGV-3.81 Вилки однорядные прямые на плату 2...24 латунь луженая 8/7 -40...+120

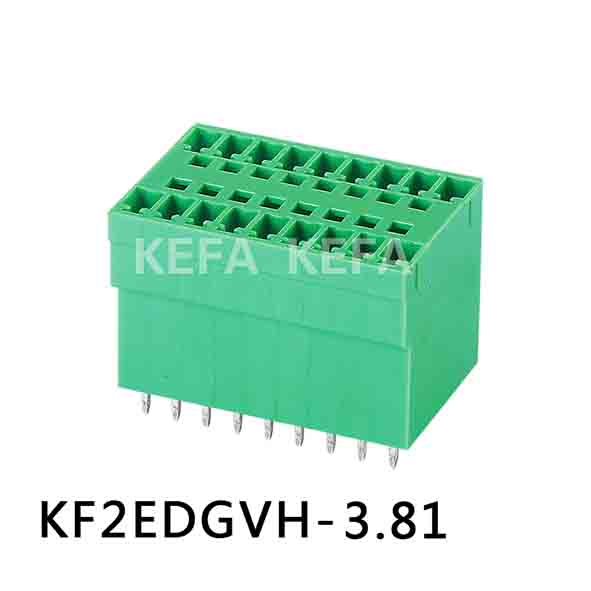

    3616 KF2EDGVH-3.81 серия KF2EDGVH-3.81 Вилки прямые двухрядные на плату 2*(2...24) латунь луженая 8/7 -40...+120

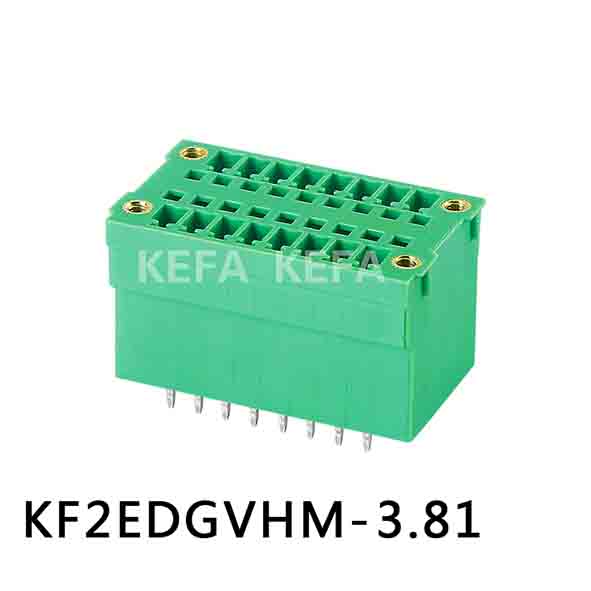

    3617 KF2EDGVHM-3.81 серия KF2EDGVHM-3.81 Вилки прямые двухрядные на плату с закладными гайками 2*(2...24) латунь луженая 8/7 -40...+120

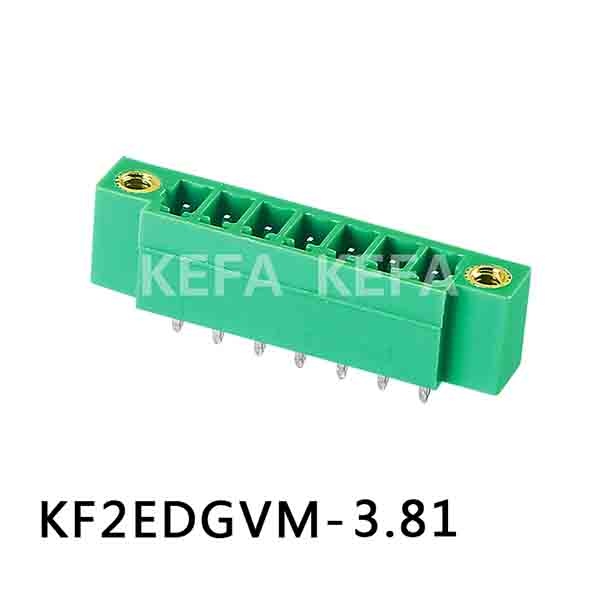

    3620 KF2EDGVM-3.81 серия KF2EDGVM-3.81 Вилки прямые однорядные на плату с закладными гайками 2...24 латунь луженая 8/7 -40...+120

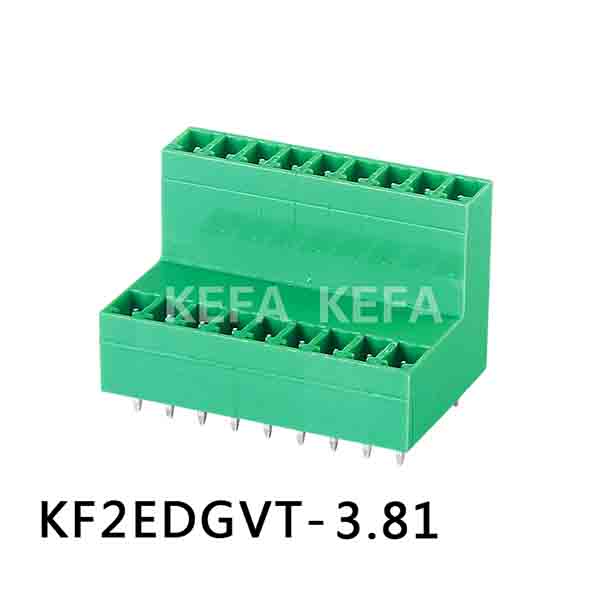

    3623 KF2EDGVT-3.81 серия KF2EDGVT-3.81 Вилки прямые двухрядные ступенчатые на плату 2*(2...24) латунь луженая 8/7 -40...+120

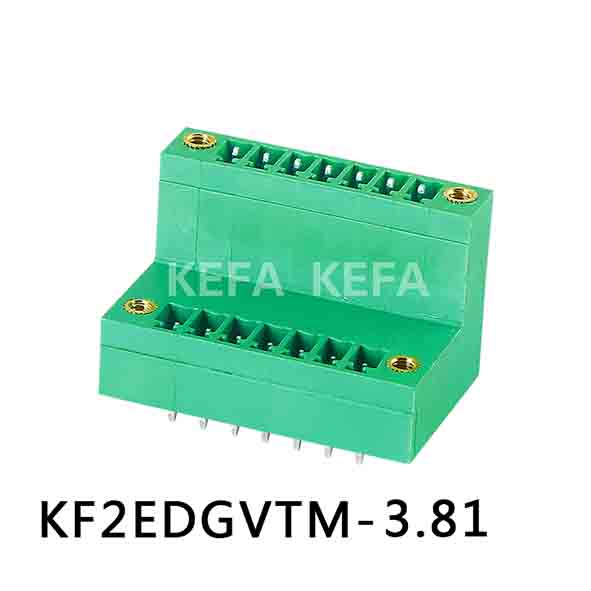

    3624 KF2EDGVTM-3.81 серия KF2EDGVTM-3.81 Вилки прямые двухрядные ступенчатые на плату с закладными гайками 2*(2...24) латунь луженая 8/7 -40...+120

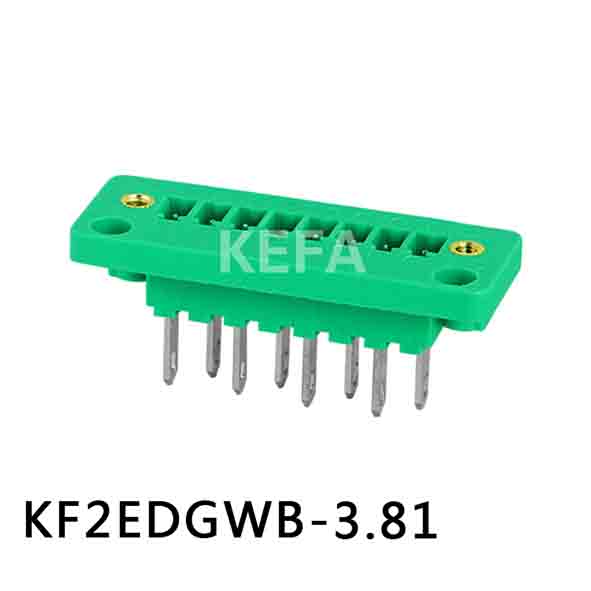

    3625 KF2EDGWB-3.81 серия KF2EDGWB-3.81 Вилки однорядные на панель с монтажными отверстиями 2*(2...24) латунь луженая 8/7 -40...+120



    Клеммники на провод
    Код Наименование
    серии
    Особенности Количество
    выводов
    Винты Покрытие
    контактов
    Ток, А / Диаметр
    провода,
    AWG (мм2)
    Рабочая
    температура,
    °C

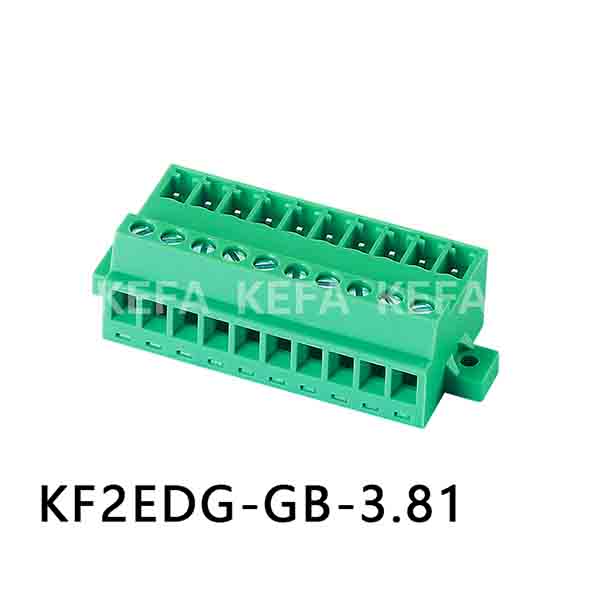

    3530 KF2EDG-GB-3.81 серия KF2EDG-GB-3.81 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами, шаг 3,81 м 2...24 M2, сталь хромированная + оцинкованная латунь луженая 8/7 28-16 (1,5) -40...+120

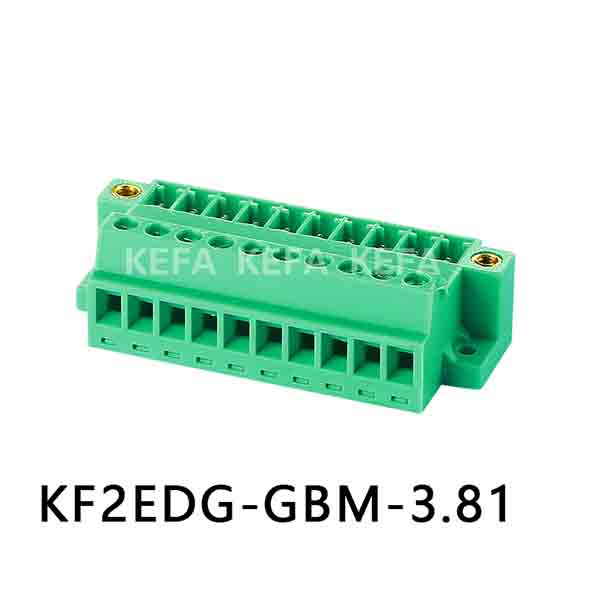

    3531 KF2EDG-GBM-3.81 серия KF2EDG-GBM-3.81 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы, с монтажными ушами и закладными гайками, шаг 3,81 м 2...24 M2, сталь хромированная + оцинкованная латунь луженая 8/7 28-16 (1,5) -40...+120

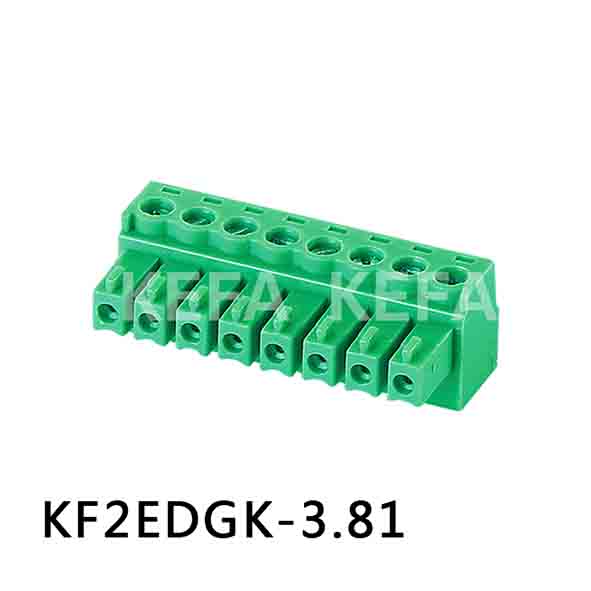

    3574 KF2EDGK-3.81 серия KF2EDGK-3.81 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

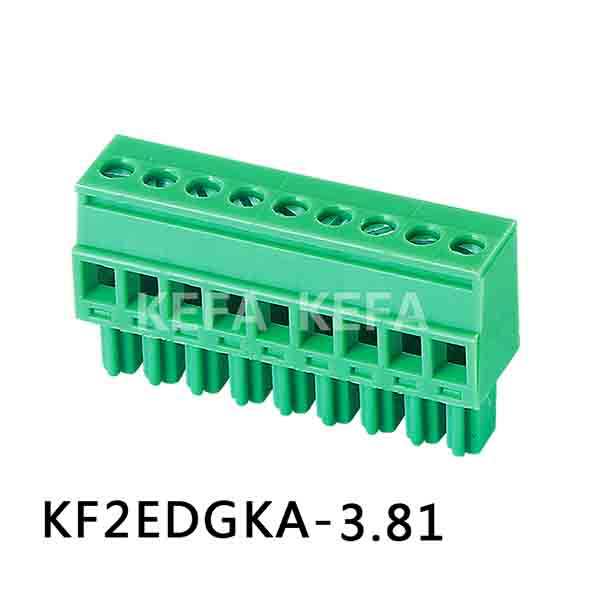

    3576 KF2EDGKA-3.81 серия KF2EDGKA-3.81 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

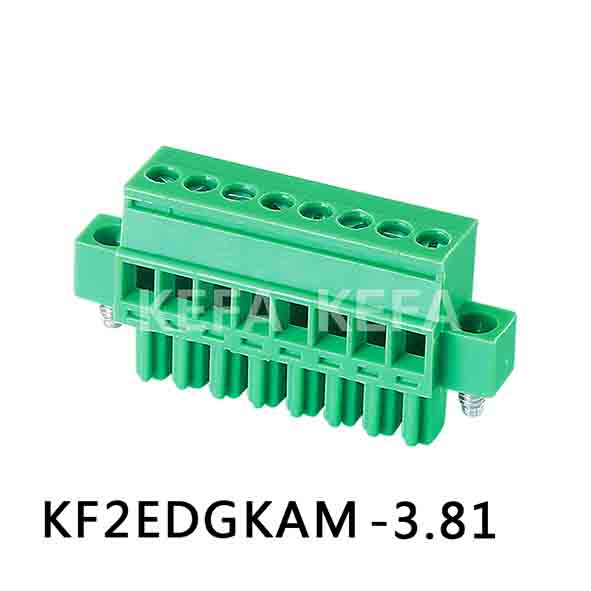

    3577 KF2EDGKAM-3.81 серия KF2EDGKAM-3.81 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

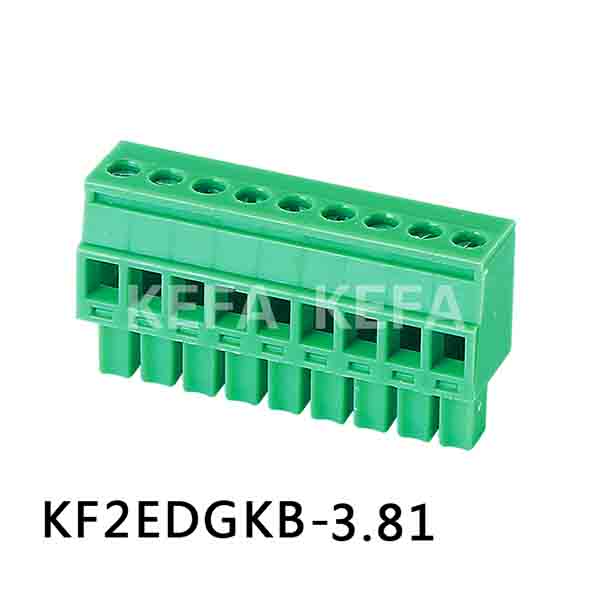

    3578 KF2EDGKB-3.81 серия KF2EDGKB-3.81 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

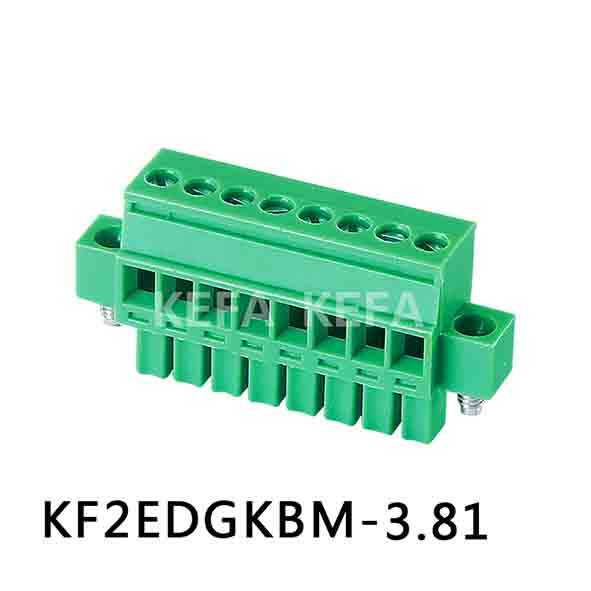

    3579 KF2EDGKBM-3.81 серия KF2EDGKBM-3.81 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

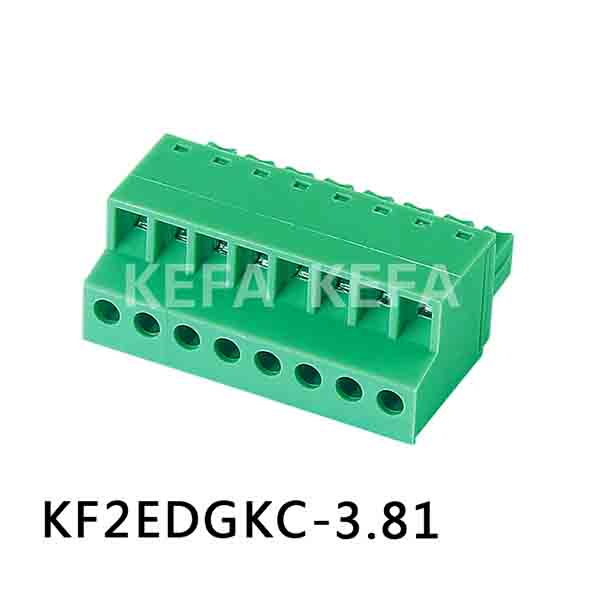

    3580 KF2EDGKC-3.81 серия KF2EDGKC-3.81 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

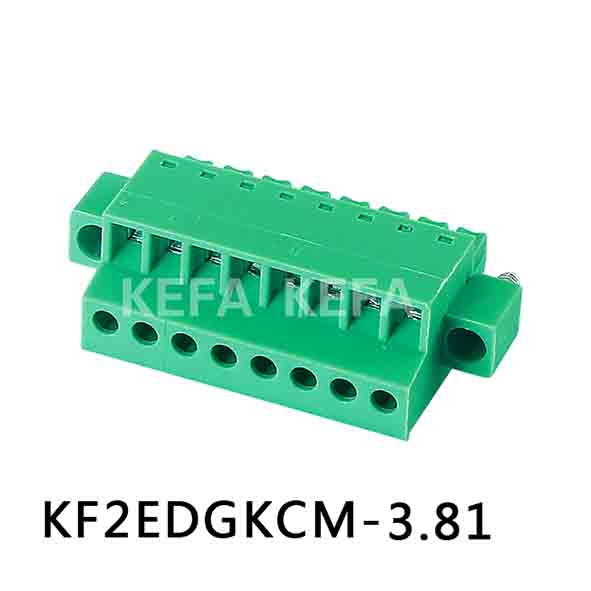

    3581 KF2EDGKCM-3.81 серия KF2EDGKCM-3.81 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

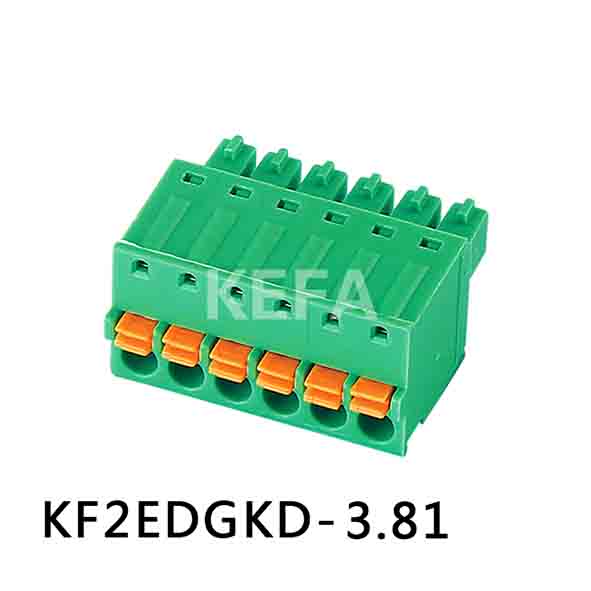

    3583 KF2EDGKD-3.81 серия KF2EDGKD-3.81 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

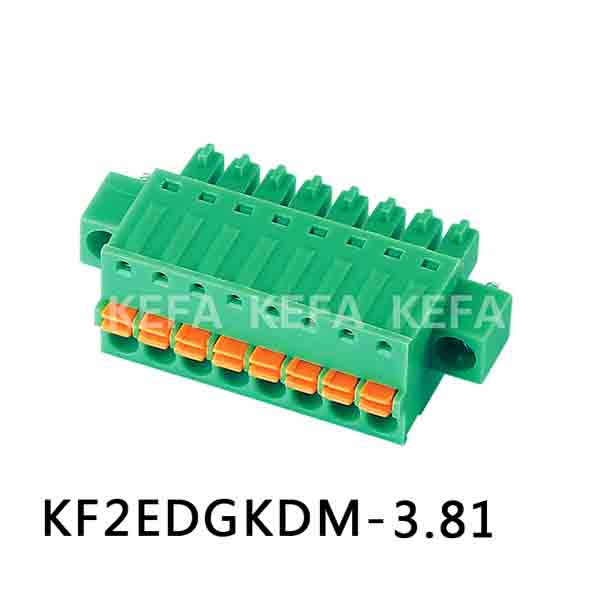

    3584 KF2EDGKDM-3.81 серия KF2EDGKDM-3.81 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

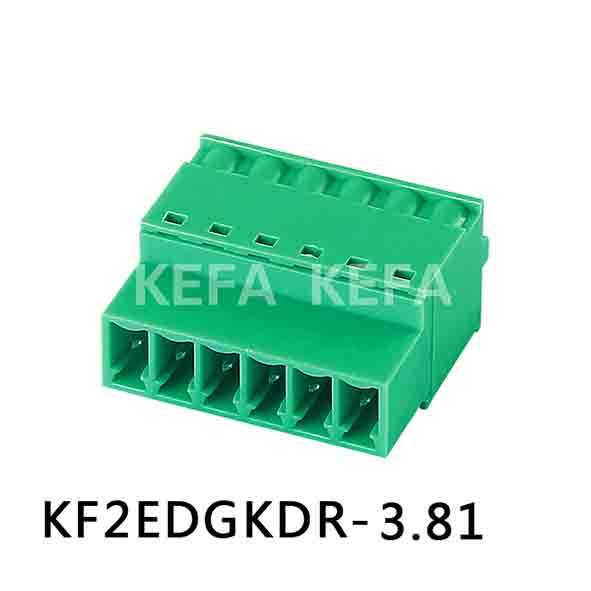

    3587 KF2EDGKDR-3.81 серия KF2EDGKDR-3.81 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

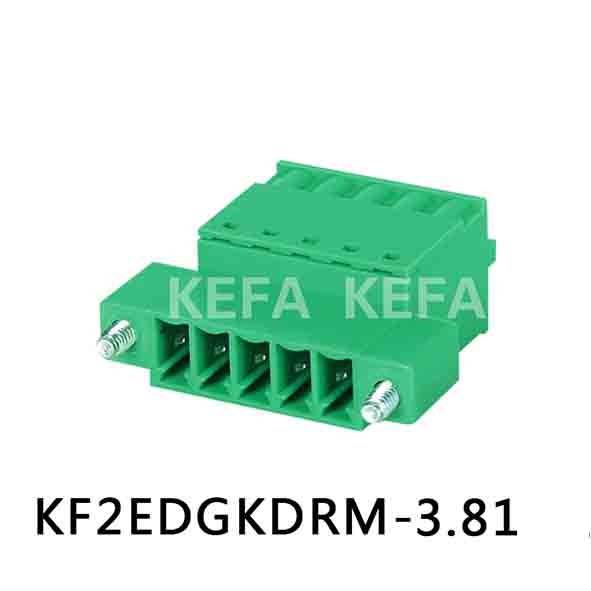

    3588 KF2EDGKDRM-3.81 серия KF2EDGKDRM-3.81 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

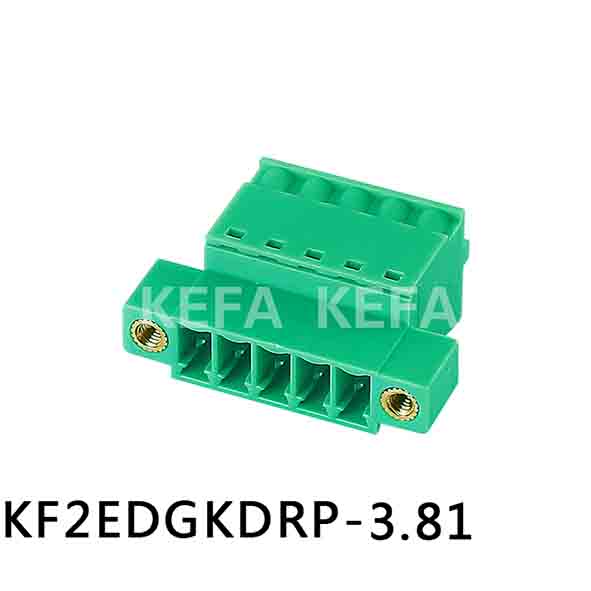

    3589 KF2EDGKDRP-3.81 серия KF2EDGKDRP-3.81 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

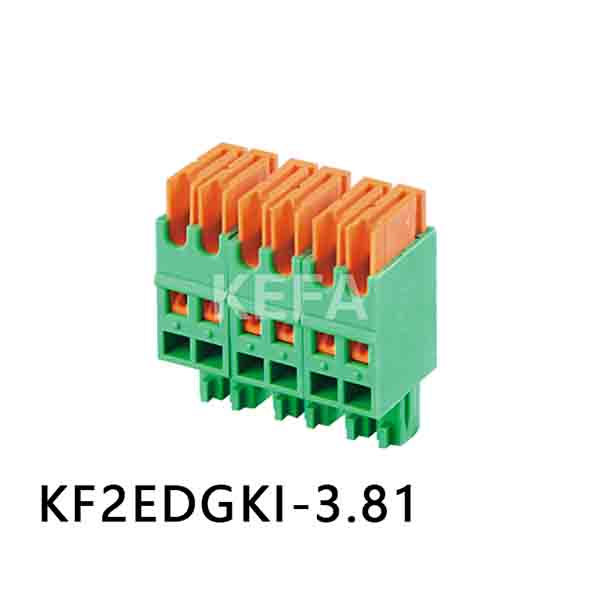

    7359 KF2EDGKI-3.81 серия KF2EDGKI-3.81 Розетки на провод 2...24   фосфорная бронза луженая 5/5 22-20 (0,5) -40...+105

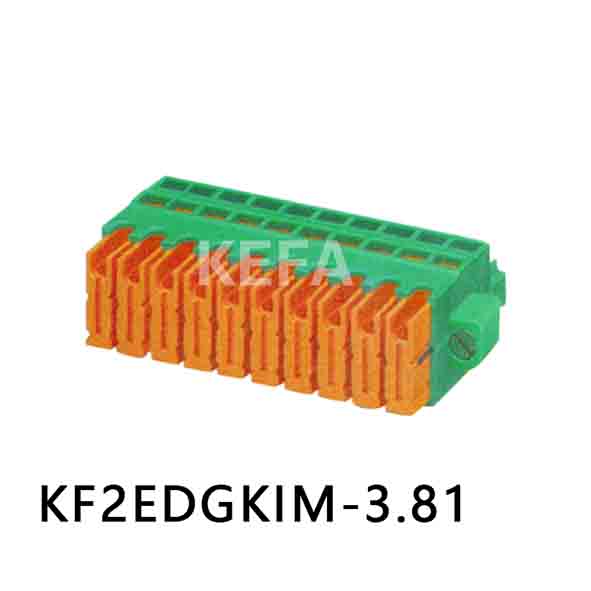

    7360 KF2EDGKIM-3.81 серия KF2EDGKIM-3.81 Розетки на провод 2...24   фосфорная бронза луженая 5/5 22-20 (0,5) -40...+105

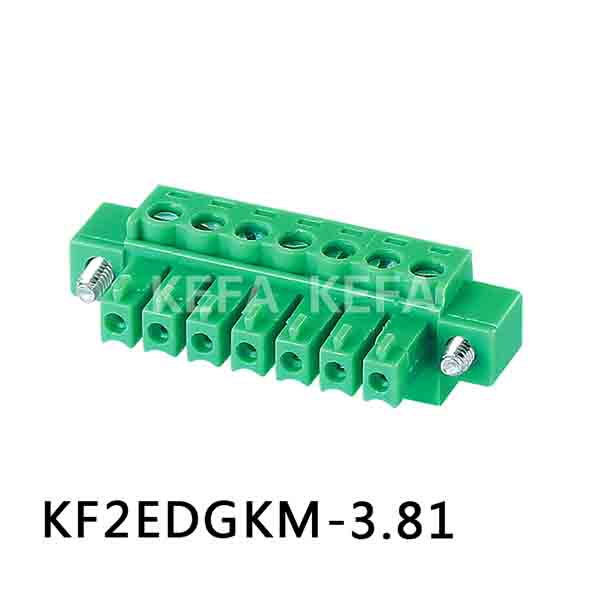

    3590 KF2EDGKM-3.81 серия KF2EDGKM-3.81 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

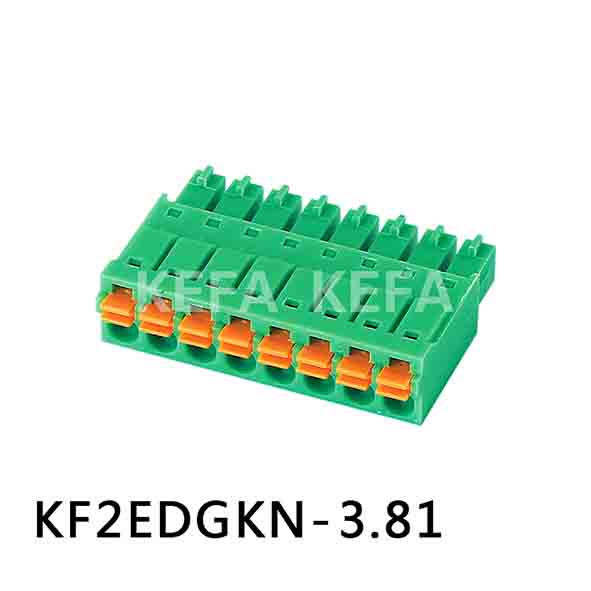

    3591 KF2EDGKN-3.81 серия KF2EDGKN-3.81 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

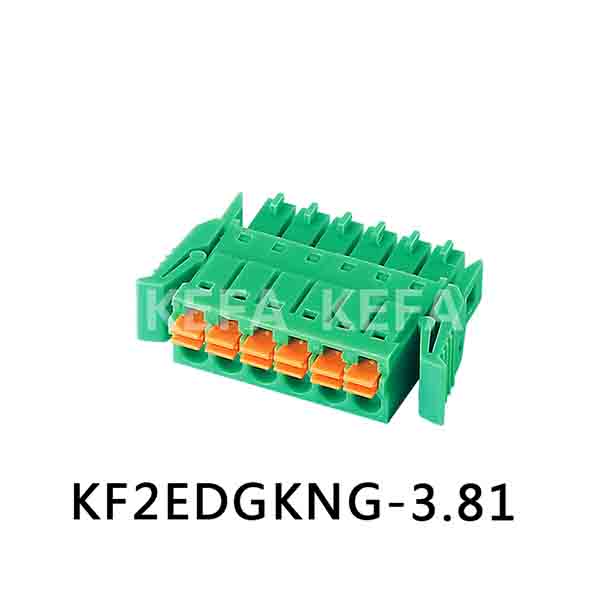

    3592 KF2EDGKNG-3.81 серия KF2EDGKNG-3.81 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с защелками 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

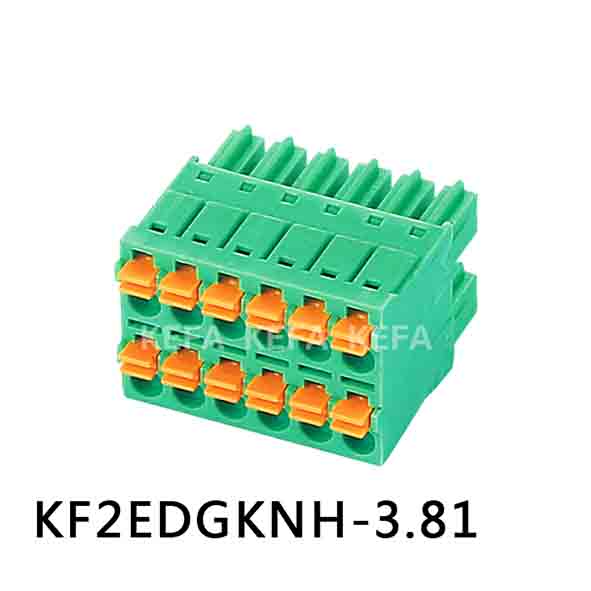

    6194 KF2EDGKNH-3.81 серия KF2EDGKNH-3.81 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

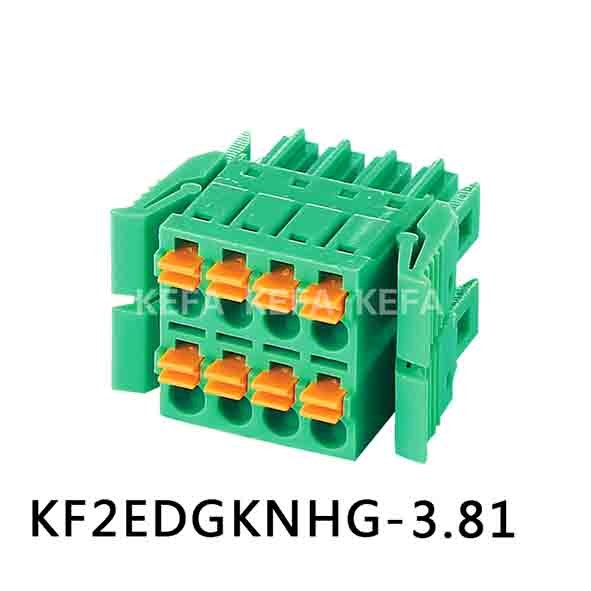

    7351 KF2EDGKNHG-3.81 серия KF2EDGKNHG-3.81 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы, с защелками 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

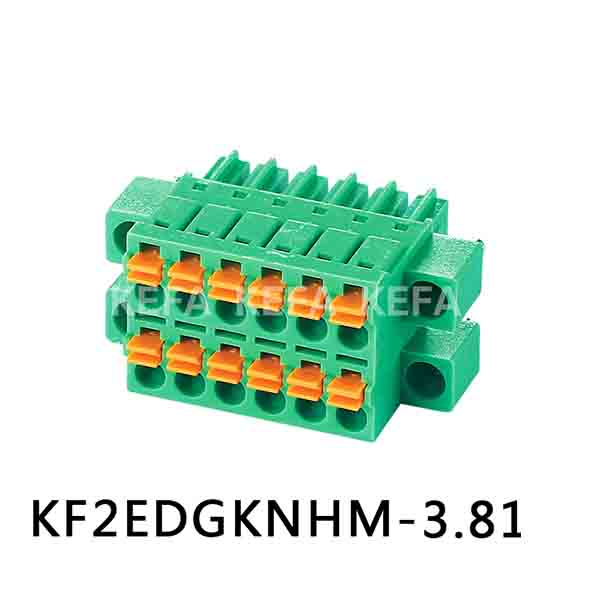

    7352 KF2EDGKNHM-3.81 серия KF2EDGKNHM-3.81 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы, с монтажными ушами 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

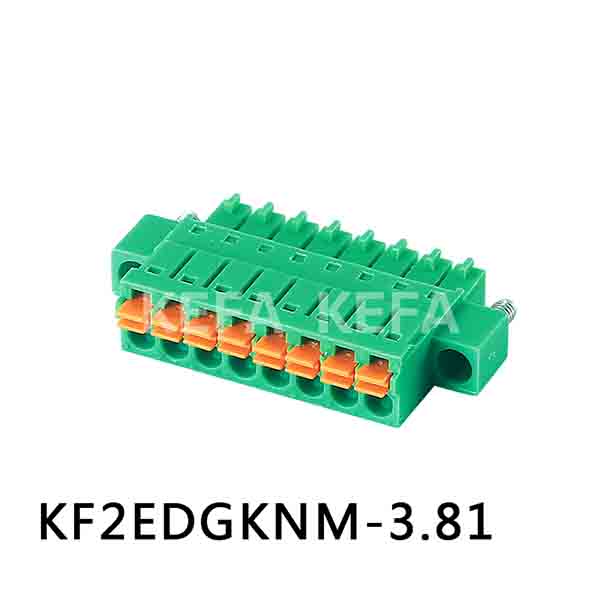

    3593 KF2EDGKNM-3.81 серия KF2EDGKNM-3.81 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24   фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

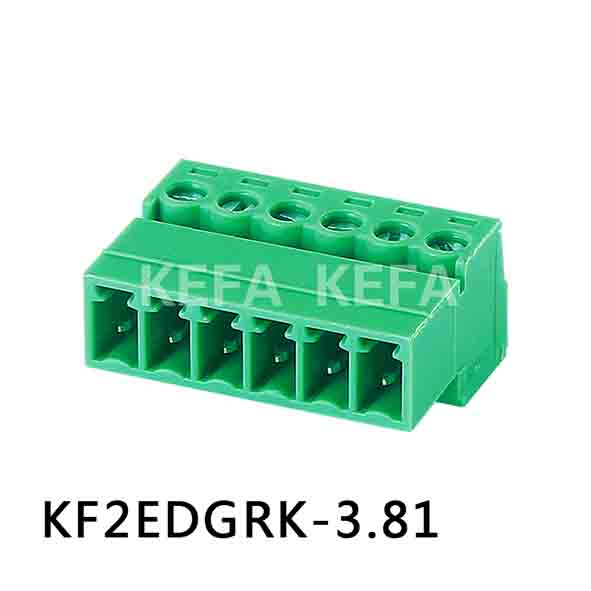

    3609 KF2EDGRK-3.81 серия KF2EDGRK-3.81 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

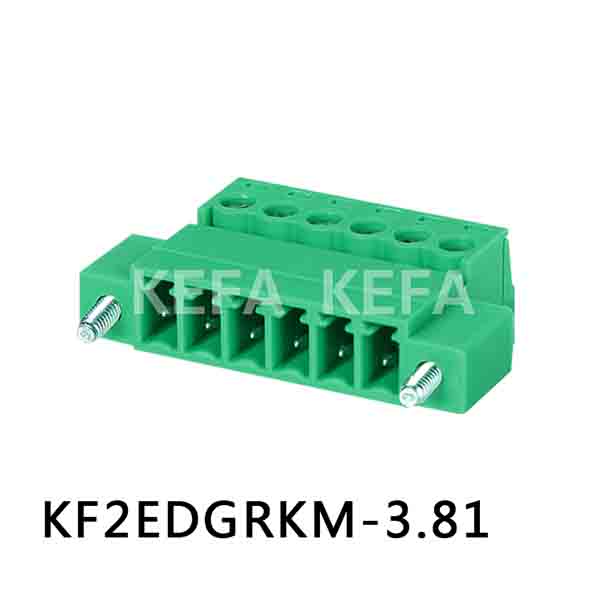

    3610 KF2EDGRKM-3.81 серия KF2EDGRKM-3.81 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

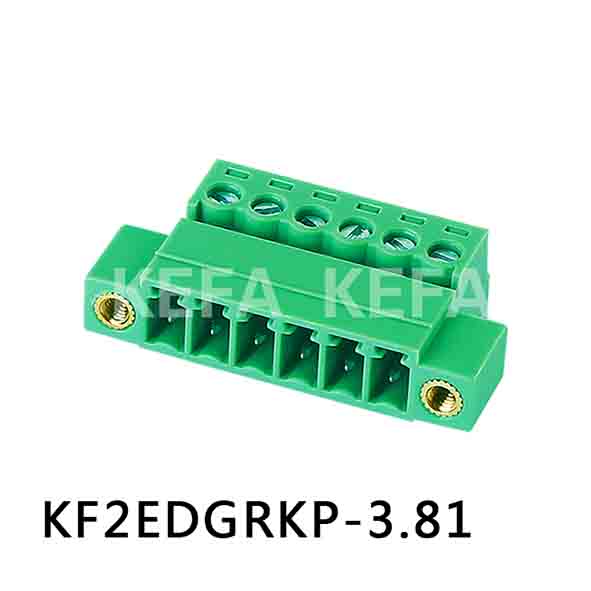

    3611 KF2EDGRKP-3.81 серия KF2EDGRKP-3.81 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с закладными гайками 2...24 M2, сталь хромированная + оцинкованная фосфорная бронза никелировнная 8/7 28-16 (1,5) -40...+105

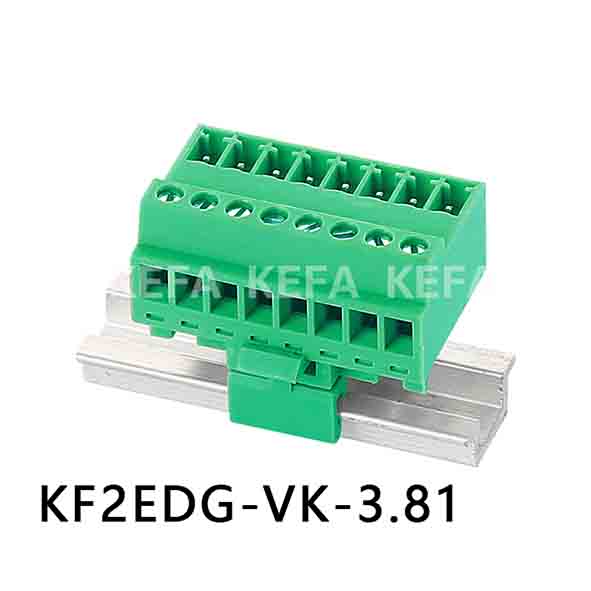

    3618 KF2EDG-VK-3.81 серия KF2EDG-VK-3.81 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы на DIN-рейку 2...24 M2, сталь хромированная + оцинкованная латунь луженая 8/7 28-16 (1,5) -40...+120

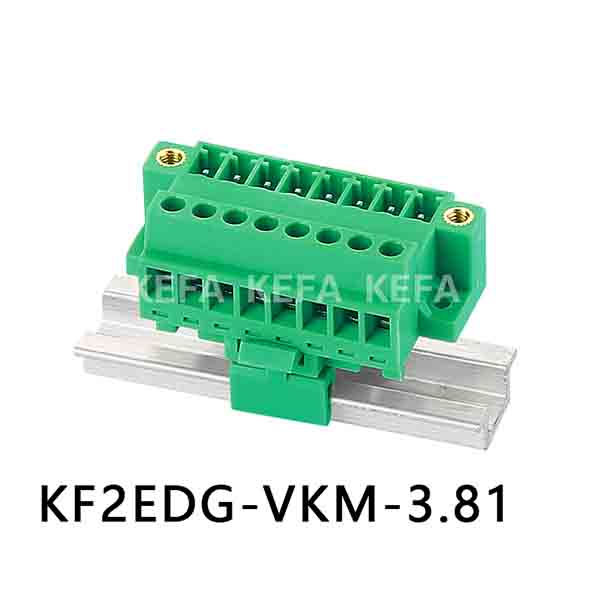

    3619 KF2EDG-VKM-3.81 серия KF2EDG-VKM-3.81 Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы на DIN-рейку с монтажными ушами 2...24 M2, сталь хромированная + оцинкованная латунь луженая 8/7 28-16 (1,5) -40...+120
