Серия KF2EDGKAM-3.81

KF2EDGKAM-3.81 серия

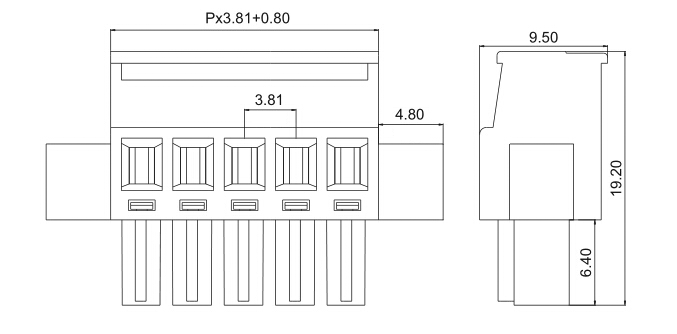

Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами KF2EDGKAM-3.81 серии с шагом 3.81 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKAM-3.81 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/250 (/)
  • Ток, А: 8/7 (/)
  • Шаг: 3.81 мм
  • Количество полюсов: 2-24P
  • Винты: M2, сталь хромированная + оцинкованная
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Материал зажимной части/Square box: латунь, никелировнная
  • Выдерживаемое напряжение: AC2000V/1Min
  • Диаметр провода, AWG / мм2: 28-16 (1,5)
  • Рабочая температура, °C: -40...+105
  • Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)
  • Длина зачистки провода, мм: 7-8
  • KF2EDGKAM-3.81 серия



    Код Наименование Количество
    выводов
    100452 KF2EDGKAM-3.81-02P-14 ( -02P-14) 2
    100453 KF2EDGKAM-3.81-03P-14 (15EDGKAM-3.82-03P-14) 3
    100454 KF2EDGKAM-3.81-04P-14 (15EDGKAM-3.83-04P-14) 4
    100455 KF2EDGKAM-3.81-05P-14 (15EDGKAM-3.84-05P-14) 5
    100456 KF2EDGKAM-3.81-06P-14 (15EDGKAM-3.85-06P-14) 6
    100457 KF2EDGKAM-3.81-07P-14 (15EDGKAM-3.86-07P-14) 7
    100458 KF2EDGKAM-3.81-08P-14 (15EDGKAM-3.87-08P-14) 8
    100459 KF2EDGKAM-3.81-09P-14 (15EDGKAM-3.88-09P-14) 9
    100460 KF2EDGKAM-3.81-10P-14 (15EDGKAM-3.89-10P-14) 10
    100461 KF2EDGKAM-3.81-11P-14 (15EDGKAM-3.90-11P-14) 11
    100462 KF2EDGKAM-3.81-12P-14 (15EDGKAM-3.91-12P-14) 12
    100463 KF2EDGKAM-3.81-13P-14 (15EDGKAM-3.92-13P-14) 13
    100464 KF2EDGKAM-3.81-14P-14 (15EDGKAM-3.93-14P-14) 14
    100465 KF2EDGKAM-3.81-15P-14 (15EDGKAM-3.94-15P-14) 15
    100466 KF2EDGKAM-3.81-16P-14 (15EDGKAM-3.95-16P-14) 16
    100467 KF2EDGKAM-3.81-17P-14 (15EDGKAM-3.96-17P-14) 17
    100468 KF2EDGKAM-3.81-18P-14 (15EDGKAM-3.97-18P-14) 18
    100469 KF2EDGKAM-3.81-19P-14 (15EDGKAM-3.98-19P-14) 19
    100470 KF2EDGKAM-3.81-20P-14 (15EDGKAM-3.99-20P-14) 20
    100471 KF2EDGKAM-3.81-21P-14 (15EDGKAM-3.100-21P-14) 21
    100472 KF2EDGKAM-3.81-22P-14 (15EDGKAM-3.101-22P-14) 22
    100473 KF2EDGKAM-3.81-23P-14 (15EDGKAM-3.102-23P-14) 23
    100474 KF2EDGKAM-3.81-24P-14 (15EDGKAM-3.103-24P-14) 24
