Серия KF2EDGKC-3.81

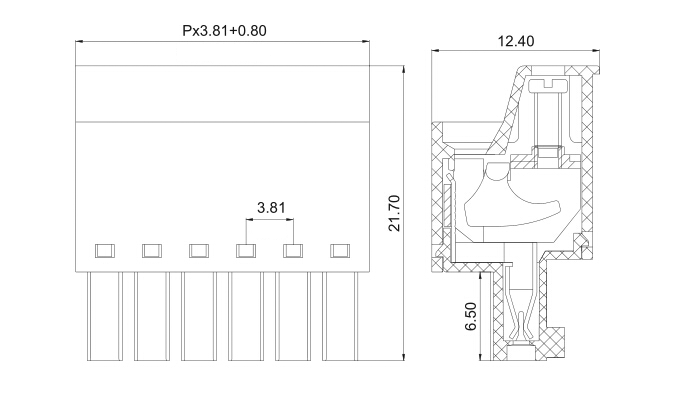

Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы KF2EDGKC-3.81 серии с шагом 3.81 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKC-3.81 серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/250 (

)

Ток, А: 8/7 (

)

Шаг: 3.81 мм

Количество полюсов: 2-24P

Винты: M2, сталь хромированная + оцинкованная

Материал корпуса: PA66?UL94V-0

Покрытие контактов: фосфорная бронза, никелировнная

Материал зажимной части/Square box: латунь, никелировнная

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 28-16 (1,5)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)

Длина зачистки провода, мм: 7-8

Код	Наименование	Количество выводов
100866	KF2EDGKC-3.81-02P-14 (15EDGKC-3.81-02P-14)	2
100867	KF2EDGKC-3.81-03P-14 (15EDGKC-3.82-03P-14)	3
100868	KF2EDGKC-3.81-04P-14 (15EDGKC-3.83-04P-14)	4
100869	KF2EDGKC-3.81-05P-14 (15EDGKC-3.84-05P-14)	5
100870	KF2EDGKC-3.81-06P-14 (15EDGKC-3.85-06P-14)	6
100871	KF2EDGKC-3.81-07P-14 (15EDGKC-3.86-07P-14)	7
100872	KF2EDGKC-3.81-08P-14 (15EDGKC-3.87-08P-14)	8
100873	KF2EDGKC-3.81-09P-14 (15EDGKC-3.88-09P-14)	9
100874	KF2EDGKC-3.81-10P-14 (15EDGKC-3.89-10P-14)	10
100875	KF2EDGKC-3.81-11P-14 (15EDGKC-3.90-11P-14)	11
100876	KF2EDGKC-3.81-12P-14 (15EDGKC-3.91-12P-14)	12
100877	KF2EDGKC-3.81-13P-14 (15EDGKC-3.92-13P-14)	13
100878	KF2EDGKC-3.81-14P-14 (15EDGKC-3.93-14P-14)	14
100879	KF2EDGKC-3.81-15P-14 (15EDGKC-3.94-15P-14)	15
100880	KF2EDGKC-3.81-16P-14 (15EDGKC-3.95-16P-14)	16
100881	KF2EDGKC-3.81-17P-14 (15EDGKC-3.96-17P-14)	17
100882	KF2EDGKC-3.81-18P-14 (15EDGKC-3.97-18P-14)	18
100883	KF2EDGKC-3.81-19P-14 (15EDGKC-3.98-19P-14)	19
100884	KF2EDGKC-3.81-20P-14 (15EDGKC-3.99-20P-14)	20
100885	KF2EDGKC-3.81-21P-14 (15EDGKC-3.100-21P-14)	21
100886	KF2EDGKC-3.81-22P-14 (15EDGKC-3.101-22P-14)	22
100887	KF2EDGKC-3.81-23P-14 (15EDGKC-3.102-23P-14)	23
100888	KF2EDGKC-3.81-24P-14 (15EDGKC-3.103-24P-14)	24
