Серия KF2EDGKCM-3.81

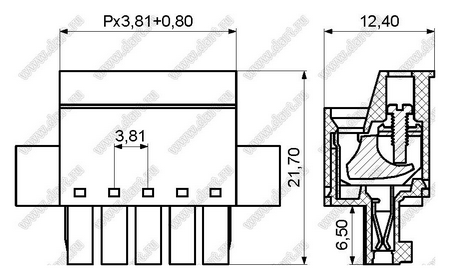

| | Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами KF2EDGKCM-3.81 серии с шагом 3.81 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKCM-3.81 серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 300/250 ( / )
Ток, А: 8/7 (/)
Шаг: 3.81 мм
Количество полюсов: 2-24P
Винты: M2, сталь хромированная + оцинкованная
Материал корпуса: PA66?UL94V-0
Покрытие контактов: фосфорная бронза, никелировнная
Материал зажимной части/Square box: латунь, никелировнная
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 28-16 (1,5)
Рабочая температура, °C: -40...+105
Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)
Длина зачистки провода, мм: 9-10
|
| 101004 |
KF2EDGKCM-3.81-02P-14 (15EDGKCM-3.81-02P-14) |
2 |
| 101005 |
KF2EDGKCM-3.81-03P-14 (15EDGKCM-3.82-03P-14) |
3 |
| 101006 |
KF2EDGKCM-3.81-04P-14 (15EDGKCM-3.83-04P-14) |
4 |
| 101007 |
KF2EDGKCM-3.81-05P-14 (15EDGKCM-3.84-05P-14) |
5 |
| 101008 |
KF2EDGKCM-3.81-06P-14 (15EDGKCM-3.85-06P-14) |
6 |
| 101009 |
KF2EDGKCM-3.81-07P-14 (15EDGKCM-3.86-07P-14) |
7 |
| 101010 |
KF2EDGKCM-3.81-08P-14 (15EDGKCM-3.87-08P-14) |
8 |
| 101011 |
KF2EDGKCM-3.81-09P-14 (15EDGKCM-3.88-09P-14) |
9 |
| 101012 |
KF2EDGKCM-3.81-10P-14 (15EDGKCM-3.89-10P-14) |
10 |
| 101013 |
KF2EDGKCM-3.81-11P-14 (15EDGKCM-3.90-11P-14) |
11 |
| 101014 |
KF2EDGKCM-3.81-12P-14 (15EDGKCM-3.91-12P-14) |
12 |
| 101015 |
KF2EDGKCM-3.81-13P-14 (15EDGKCM-3.92-13P-14) |
13 |
| 101016 |
KF2EDGKCM-3.81-14P-14 (15EDGKCM-3.93-14P-14) |
14 |
| 101017 |
KF2EDGKCM-3.81-15P-14 (15EDGKCM-3.94-15P-14) |
15 |
| 101018 |
KF2EDGKCM-3.81-16P-14 (15EDGKCM-3.95-16P-14) |
16 |
| 101019 |
KF2EDGKCM-3.81-17P-14 (15EDGKCM-3.96-17P-14) |
17 |
| 101020 |
KF2EDGKCM-3.81-18P-14 (15EDGKCM-3.97-18P-14) |
18 |
| 101021 |
KF2EDGKCM-3.81-19P-14 (15EDGKCM-3.98-19P-14) |
19 |
| 101022 |
KF2EDGKCM-3.81-20P-14 (15EDGKCM-3.99-20P-14) |
20 |
| 101023 |
KF2EDGKCM-3.81-21P-14 (15EDGKCM-3.100-21P-14) |
21 |
| 101024 |
KF2EDGKCM-3.81-22P-14 (15EDGKCM-3.101-22P-14) |
22 |
| 101025 |
KF2EDGKCM-3.81-23P-14 (15EDGKCM-3.102-23P-14) |
23 |
| 101026 |
KF2EDGKCM-3.81-24P-14 (15EDGKCM-3.103-24P-14) |
24 |
|
|
|
|
|
