Серия KF2EDG-VK-3.81
| | Вилки однорядные на провод с угловыми входами проводов под винтовые зажимы на DIN-рейку KF2EDG-VK-3.81 серии с шагом 3.81 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки вилок KF2EDG-VK-3.81 серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 300/250 (/)
Ток, А: 8/7 (/)
Шаг: 3.81 мм
Количество полюсов: 2-24P Винты: M2, сталь хромированная + оцинкованная
Материал корпуса: PA66?UL94V-0
Покрытие контактов: латунь, луженая
Материал зажимной части/Square box: латунь, никелировнная
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 28-16 (1,5)
Рабочая температура, °C: -40...+120
Усилие затяжки винтов: 0.2Nm(1.8Lb-In.)
Длина зачистки провода, мм: 7-8
|
105803 |
KF2EDG-VK-3.81-02P-14 |
2 |
105804 |
KF2EDG-VK-3.81-03P-14 |
3 |
105805 |
KF2EDG-VK-3.81-04P-14 |
4 |
105806 |
KF2EDG-VK-3.81-05P-14 |
5 |
105807 |
KF2EDG-VK-3.81-06P-14 |
6 |
105808 |
KF2EDG-VK-3.81-07P-14 |
7 |
105809 |
KF2EDG-VK-3.81-08P-14 |
8 |
105810 |
KF2EDG-VK-3.81-09P-14 |
9 |
105811 |
KF2EDG-VK-3.81-10P-14 |
10 |
105812 |
KF2EDG-VK-3.81-11P-14 |
11 |
105813 |
KF2EDG-VK-3.81-12P-14 |
12 |
105814 |
KF2EDG-VK-3.81-13P-14 |
13 |
105815 |
KF2EDG-VK-3.81-14P-14 |
14 |
105816 |
KF2EDG-VK-3.81-15P-14 |
15 |
105817 |
KF2EDG-VK-3.81-16P-14 |
16 |
105818 |
KF2EDG-VK-3.81-17P-14 |
17 |
105819 |
KF2EDG-VK-3.81-18P-14 |
18 |
105820 |
KF2EDG-VK-3.81-19P-14 |
19 |
105821 |
KF2EDG-VK-3.81-20P-14 |
20 |
105822 |
KF2EDG-VK-3.81-21P-14 |
21 |
105823 |
KF2EDG-VK-3.81-22P-14 |
22 |
105824 |
KF2EDG-VK-3.81-23P-14 |
23 |
105825 |
KF2EDG-VK-3.81-24P-14 |
24 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru

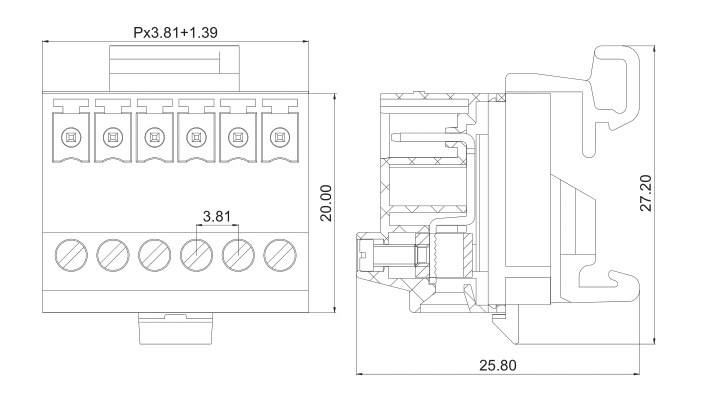

- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
