Серия KF2EDGKSG-3.5

Розетки однорядные на провод KF2EDGKSG-3.5 серии с шагом 3.5 мм, под пружинной зажимы, с защелками, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKSG-3.5 серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/250 (

)

Ток, А: 8/7 (

)

Шаг: 3.5 мм

Количество полюсов: 2-24P

Материал корпуса: PA66?UL94V-0

Покрытие контактов: фосфорная бронза, никелировнная

Прижимная пластина/Reed: нержавеющая сталь

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 28-16 (1,5)

Рабочая температура, °C: -40...+105

Длина зачистки провода, мм: 8-9

Код	Наименование	Количество выводов
92548	KF2EDGKSG-3.5-02P-14	2
92549	KF2EDGKSG-3.5-03P-14	3
92550	KF2EDGKSG-3.5-04P-14	4
92551	KF2EDGKSG-3.5-05P-14	5
92552	KF2EDGKSG-3.5-06P-14	6
92553	KF2EDGKSG-3.5-07P-14	7
92554	KF2EDGKSG-3.5-08P-14	8
92555	KF2EDGKSG-3.5-09P-14	9
92556	KF2EDGKSG-3.5-10P-14	10
92557	KF2EDGKSG-3.5-11P-14	11
92558	KF2EDGKSG-3.5-12P-14	12
92559	KF2EDGKSG-3.5-13P-14	13
92560	KF2EDGKSG-3.5-14P-14	14
92561	KF2EDGKSG-3.5-15P-14	15
92562	KF2EDGKSG-3.5-16P-14	16
92563	KF2EDGKSG-3.5-17P-14	17
92564	KF2EDGKSG-3.5-18P-14	18
92565	KF2EDGKSG-3.5-19P-14	19
92566	KF2EDGKSG-3.5-20P-14	20
92567	KF2EDGKSG-3.5-21P-14	21
92568	KF2EDGKSG-3.5-22P-14	22
92569	KF2EDGKSG-3.5-23P-14	23
92570	KF2EDGKSG-3.5-24P-14	24

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

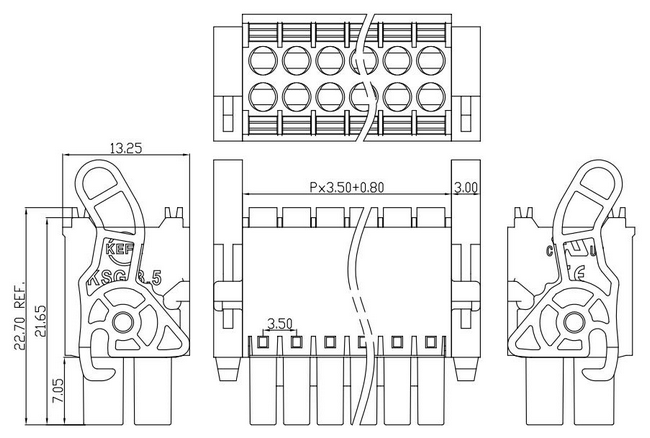

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
