Высокочастотные коаксиальные разъемы

Серия F

Электрические характеристики:
Рабочая температура: -40...+60°С
Вибрация: 100 м/с^2 (10...500 Гц)
Импеданс: 75 Ом
Частота при постоянном токе: 1 ГГц
Максимальное рабочее напряжение: 170 В
Сопротивление центрального контакта: < 10 мОм
Сопротивление внешнего контакта: < 5 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: < 1,20
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий или оловянная латунь, золочение или посеребрение
Изолятор: политетрафторэтилен или полиэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение или посеребрение

Применимый стандарт:
IEC 60169-24

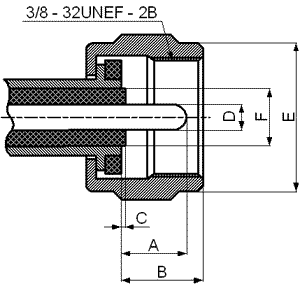

Вилка
Код Min, мм Max, мм
A 4,95 6,86
B - 7,29
C - 0,25
D 0,51 1,63
E - 12,95
F - 3,80


Серия F, Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 0,51 1,63
B 3,86 -
C 0,30 -
D 5,56 -
E 7,00 -
F 7,59 -
G - 4,70

Серия F, Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля

Код товара Рисунок Марка Чертеж
152501 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.650.145
FL10-C-75J1.5
SYV-75-2
SFF-75-1.5-1
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы
152502
152503
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.650.137/138
FL10-C-75J1.5-1/1.5-2
SYV-75-2
SFF-75-1.5-1
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы
152504 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.650.139
F-C-75J2
SYV-75-2-2
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы
152505 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.650.142
F-C-75J3
SYV-75-3
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы
152506 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.650.135
F-75J5-1(T-1)
SYV-75-5-1
SYV-75-5-2
SFF-75-5
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы
152507 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.650.136
F-C-75J3
SYV-75-3
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы
152508 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.650.147
F-C-75JW3
SYV-75-3
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы

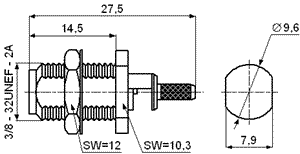

152509 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.660.351
F-C-75KY1.5
SYV-75-2
SFF-75-1.5-1
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы
152510 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.650.339
F-75J-1
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы
152511 Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы JC3.660.353
F-75K-3
Разъемы для гибкого кабеля, Серия F, Высокочастотные коаксиальные разъемы



Разъемы для монтажа на панель

Код товара Рисунок Марка Чертеж
152512 Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы JC3.660.130
F-75KY
Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы
152513 Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы JC3.660.132
F-75KY-1
Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы

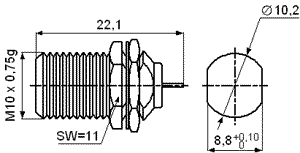

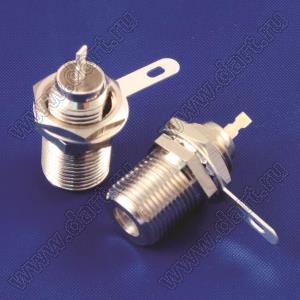

37919 Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы JC3.660.131
FL10-75KY
Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы
152515 Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы JC3.660.235
F-75KY-M
Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы
152516 Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы JC3.660.134
F-75K-8
Разъемы для монтажа на панель, Серия F, Высокочастотные коаксиальные разъемы



Специальные разъемы для антенны

Код товара Рисунок Марка Чертеж
152517 Специальные разъемы для антенны, Серия F, Высокочастотные коаксиальные разъемы JC3.650.334
F-J-M6
Специальные разъемы для антенны, Серия F, Высокочастотные коаксиальные разъемы
152518 Специальные разъемы для антенны, Серия F, Высокочастотные коаксиальные разъемы JC3.650.146
F-J315
Специальные разъемы для антенны, Серия F, Высокочастотные коаксиальные разъемы
152519 Специальные разъемы для антенны, Серия F, Высокочастотные коаксиальные разъемы JC3.660.234 Специальные разъемы для антенны, Серия F, Высокочастотные коаксиальные разъемы



Переходники

Код товара Рисунок Марка Чертеж
152520 Переходники, Серия F, Высокочастотные коаксиальные разъемы JC3.640.046
F-75KK
Переходники, Серия F, Высокочастотные коаксиальные разъемы
152521 Переходники, Серия F, Высокочастотные коаксиальные разъемы JC3.640.047
FL10-75KK
Переходники, Серия F, Высокочастотные коаксиальные разъемы

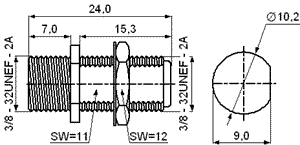

39331 Переходники, Серия F, Высокочастотные коаксиальные разъемы JC3.640.045
F/FL10-75JK
Переходники, Серия F, Высокочастотные коаксиальные разъемы
152522 Переходники, Серия F, Высокочастотные коаксиальные разъемы JC3.640.175
F-KKY
Переходники, Серия F, Высокочастотные коаксиальные разъемы
152523 Переходники, Серия F, Высокочастотные коаксиальные разъемы JC3.640.086
FL10-KKY
Переходники, Серия F, Высокочастотные коаксиальные разъемы
