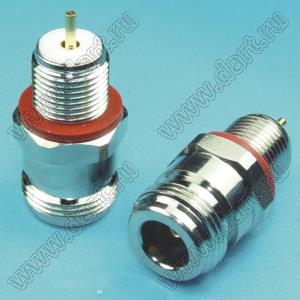

Серия N
|
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -55...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 11 ГГц
Максимальное рабочее напряжение: 1000 В
Среднеквадратическое напряжение пробоя: 2500 В
Сопротивление центрального контакта: < 1 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,15
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение
Применимый стандарт:
MIL-C-39012
CECC 22210
IEC 60169-16
|

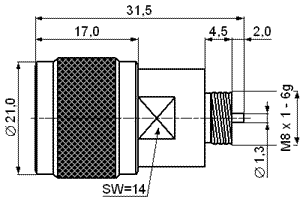

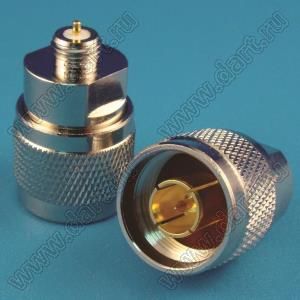

| Вилка |
| Код |
Min, мм |
Max, мм |
| A |
16,00 |
- |
| B |
8,05 |
8,10 |
| C |
1,64 |
1,67 |
| D |
3,04 ном |
| E |
0,41 |
1,52 |
| F |
10,11 |
10,46 |
| G |
5,28 |
5,36 |
| H |
3,30 |
4,32 |
| I |
0,08 |
- |
| J |
4,01 |
4,27 |
| K |
4,50 |
- |
| L |
7,00 ном |
 |

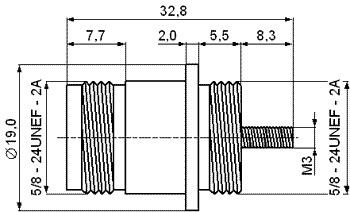

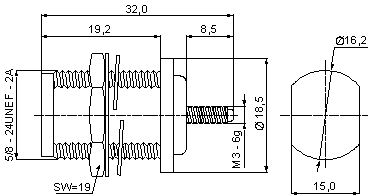

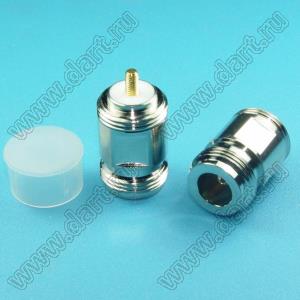

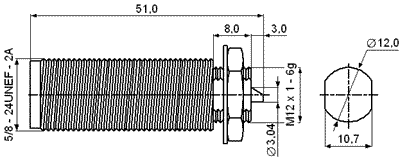

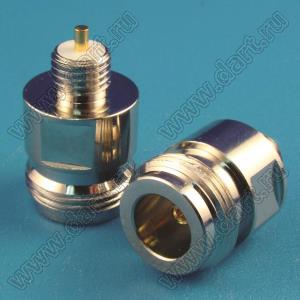

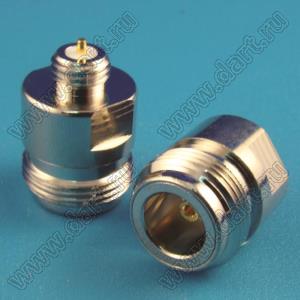

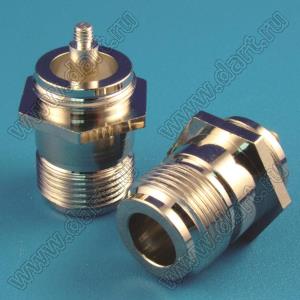

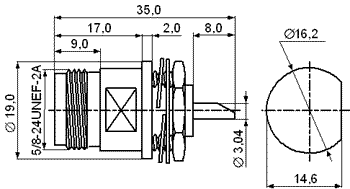

| Розетка |
| Код |
Min, мм |
Max, мм |
| A |
- |
15,93 |
| B |
8,53 |
8,74 |
| C |
8,03 |
8,13 |
| D |
3,04 ном |
| E |
10,72 |
- |
| F |
6,76 |
- |
| G |
5,18 |
5,26 |
| H |
5,33 |
- |
| I |
4,37 |
- |
| J |
1,19 |
1,96 |
| K |
7,00 ном |
 |
