Жидкокристаллические модули

Символьные ЖК модули (20x4, 16x4)

Тип Разрешение
дисплея
(знаков x линий)
Размер
видимой
области (мм)
Особенности Габаритные
размеры (мм)
Чертеж Внешний
вид
Пример

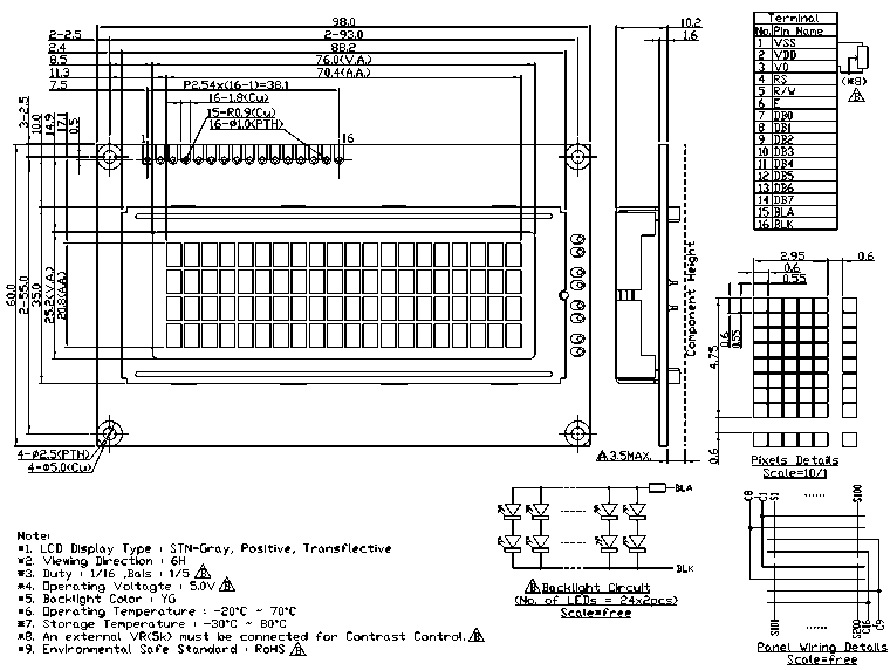

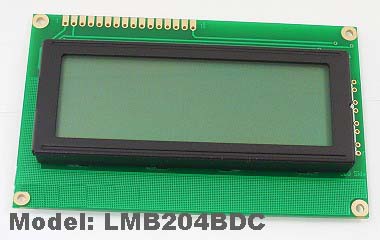

LMB204BDC 20 x 4 76,0 x 25,2 STN PanelLED Backlight 98,0 x 60,0 x 13,7 Чертежи модуля LMB204BDC Общий вид модуля LMB204BDC -

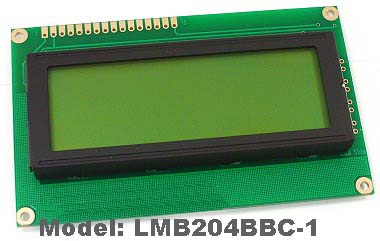

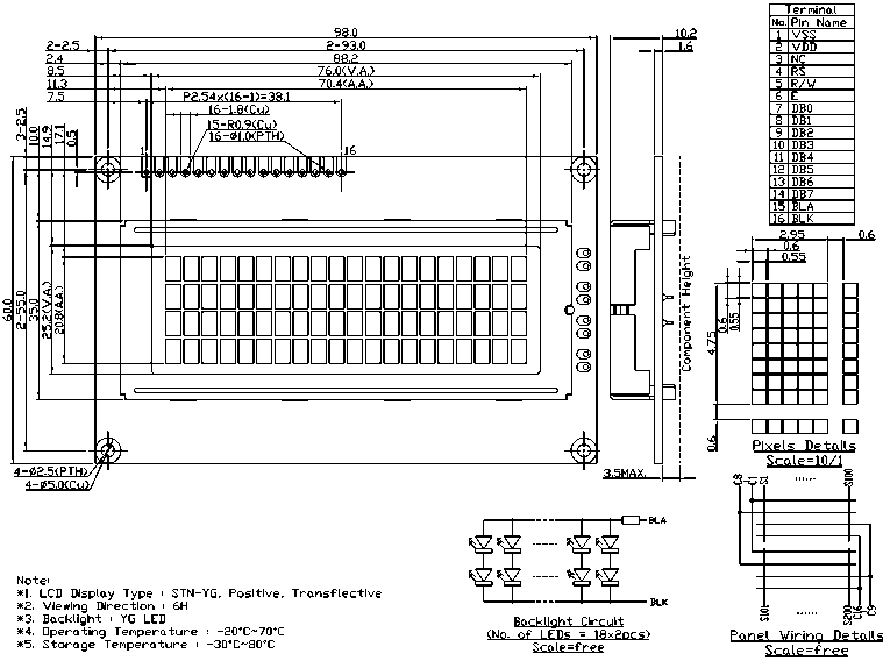

LMB204BBC-1 STN PanelLED Backlight Чертежи модуля LMB204BBC-1 Общий вид модуля LMB204BBC-1 -

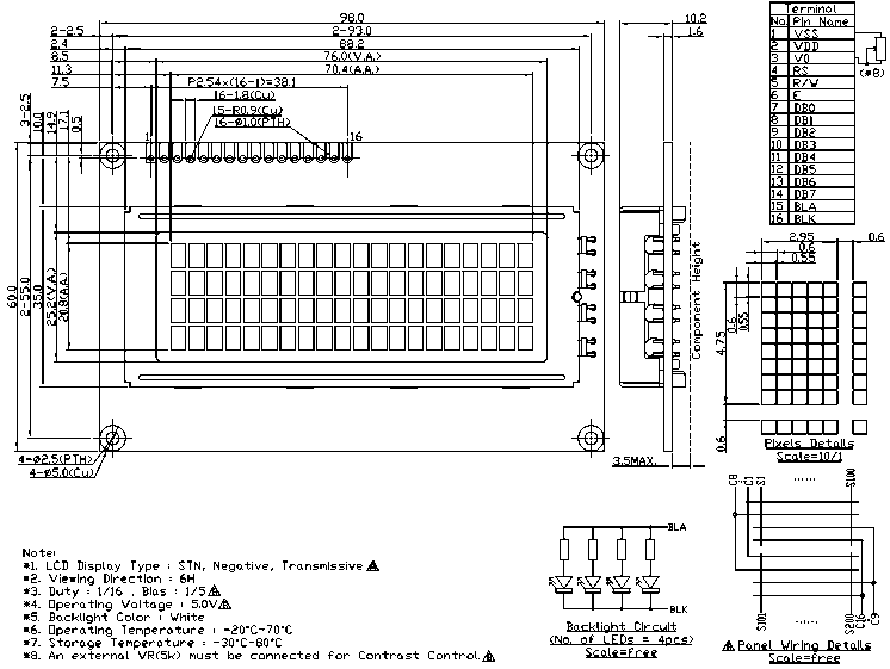

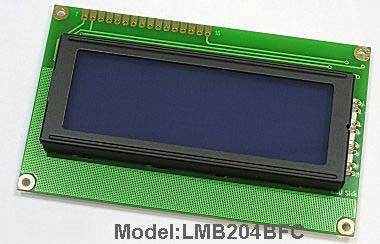

LMB204BFC STN PanelLED Backlight Чертежи модуля LMB204BFC Общий вид модуля LMB204BFC -

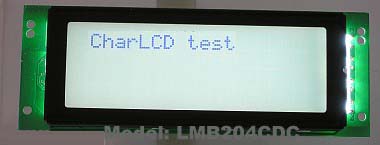

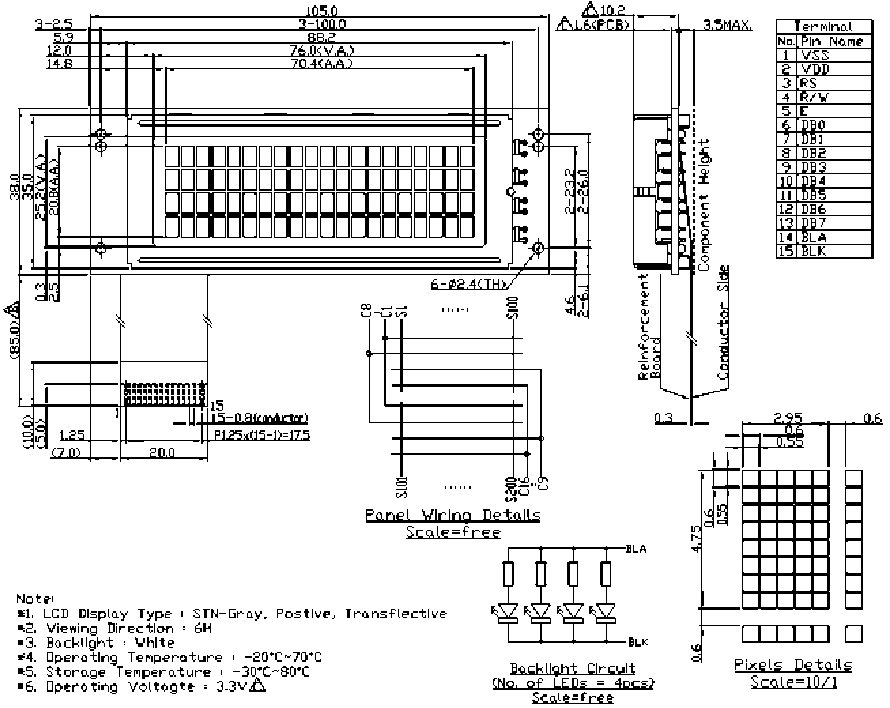

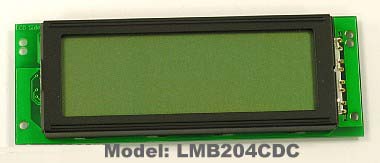

LMB204CDC STN PanelLED Backlight 105,0 x 38,0 x 13,7 Чертежи модуля LMB204CDC Общий вид модуля LMB204CDC Образец модуля LMB204CDC

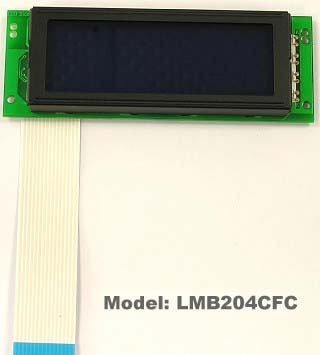

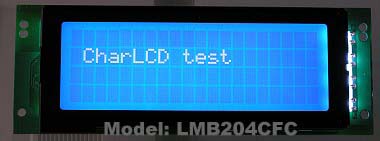

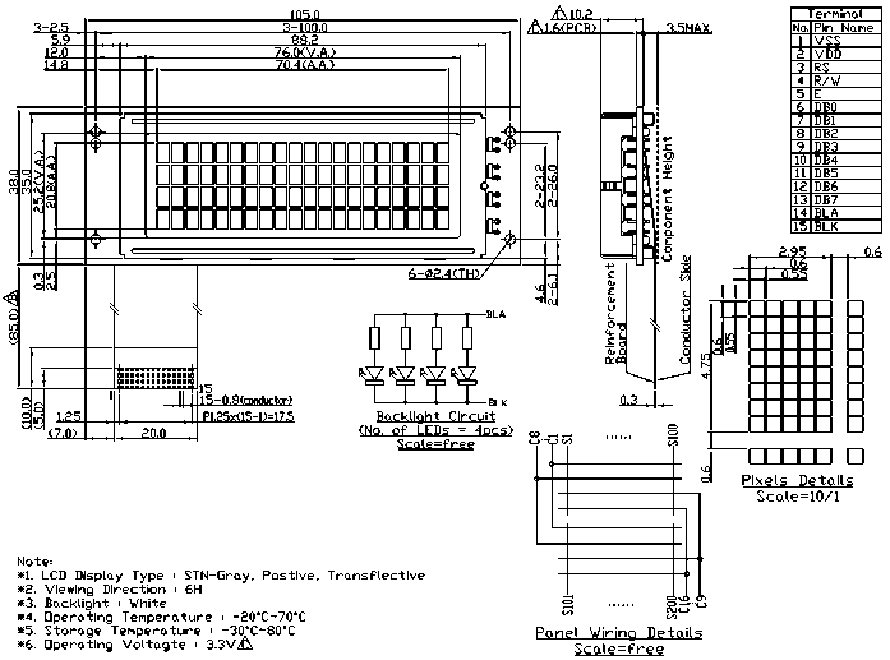

LMB204CFC STN PanelLED Backlight Чертежи модуля LMB204CFC Общий вид модуля LMB204CFC Образец модуля LMB204CFC

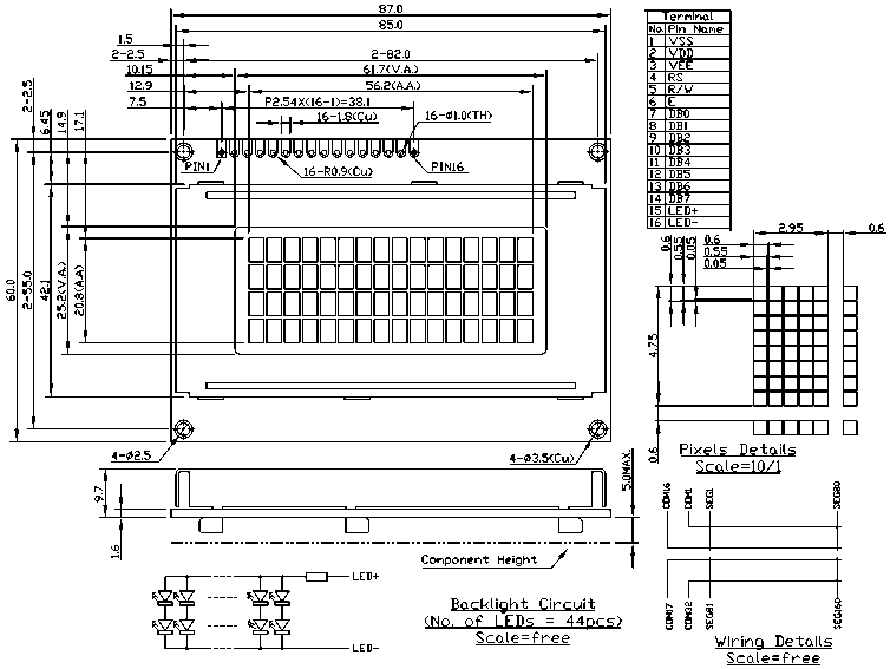

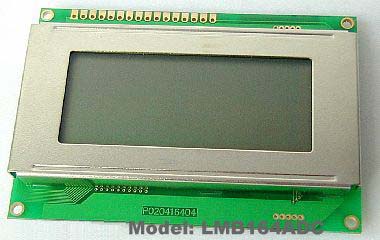

LMB164ADC 16 x 4 61,7 x 25,2 STN PanelLED Backlight 87,0 x 60,0 x 13,0 Чертежи модуля  LMB164ADC Общий вид модуля LMB164ADC -

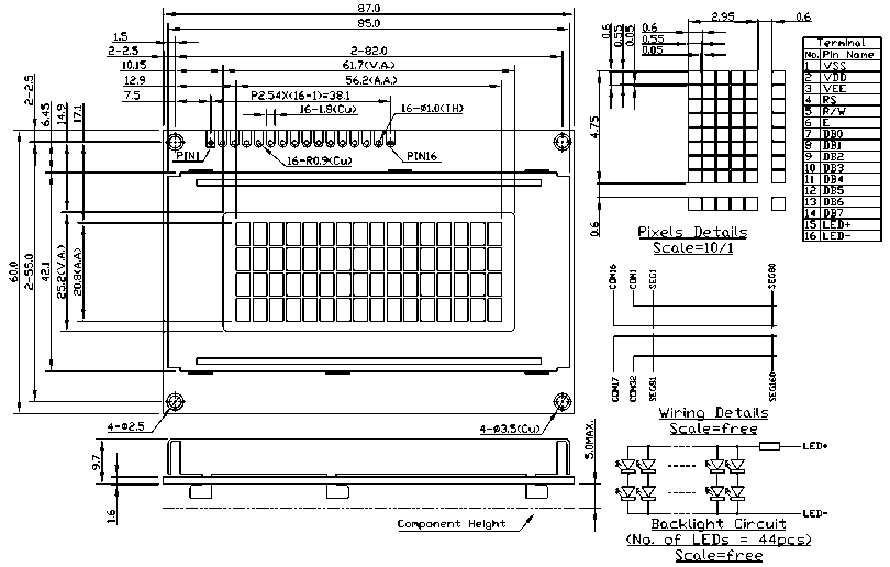

LMB164ADA STN Panel 87,0 x 60,0 x 9,5 Чертежи модуля LMB164ADA - -


Символьные ЖК модули (40x2, 24x2, 20x2)

Тип Разрешение
дисплея
(знаков x линий)
Размер
видимой
области (мм)
Особенности Габаритные
размеры (мм)
Чертеж Внешний
вид
Пример

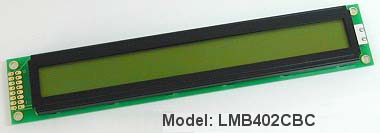

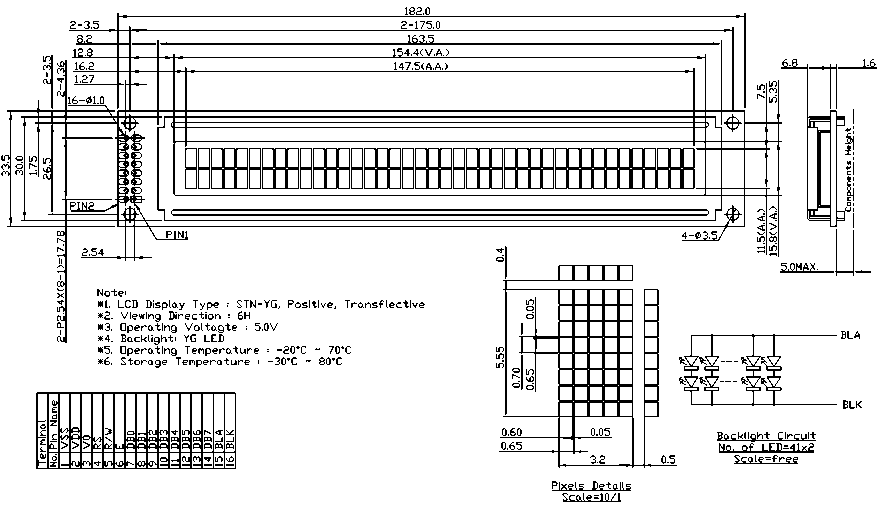

LMB402CBC 40 x 2 154,4 x 15,8 STN PanelLED Backlight 182,0 x 33,5 x 13,4 Чертежи модуля LMB402CBC Общий вид модуля LMB402CBC -

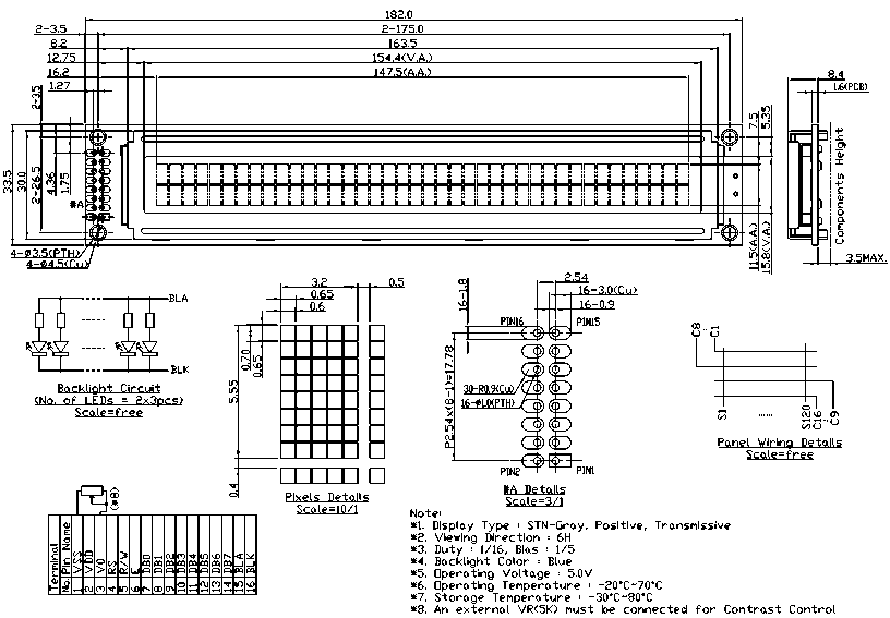

LMB402CDC STN PanelLED Backlight 182,0 x 33,5 x 11,9 Чертежи модуля LMB402CDC - -

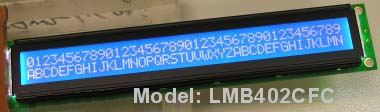

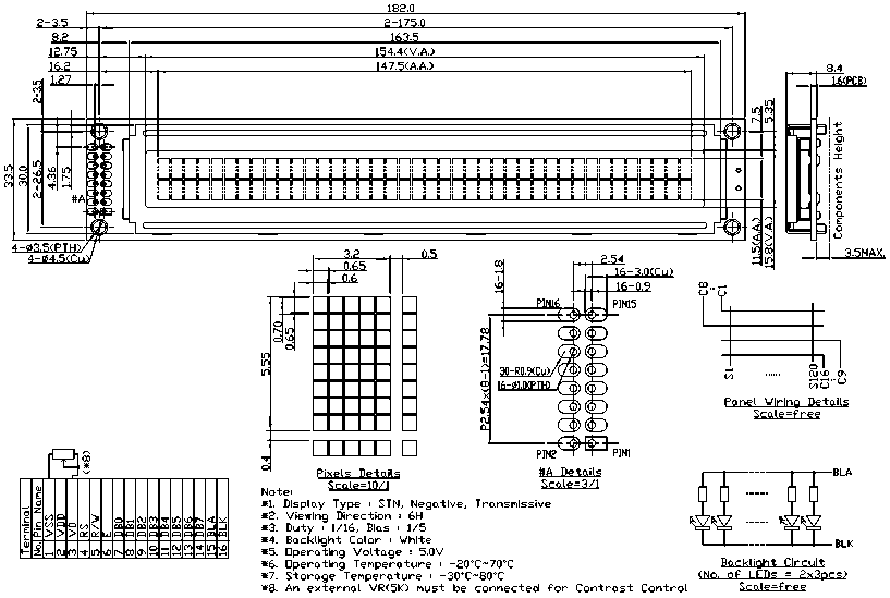

LMB402CFC STN PanelLED Backlight Чертежи модуля LMB402CFC - Образец модуля LMB402CFC

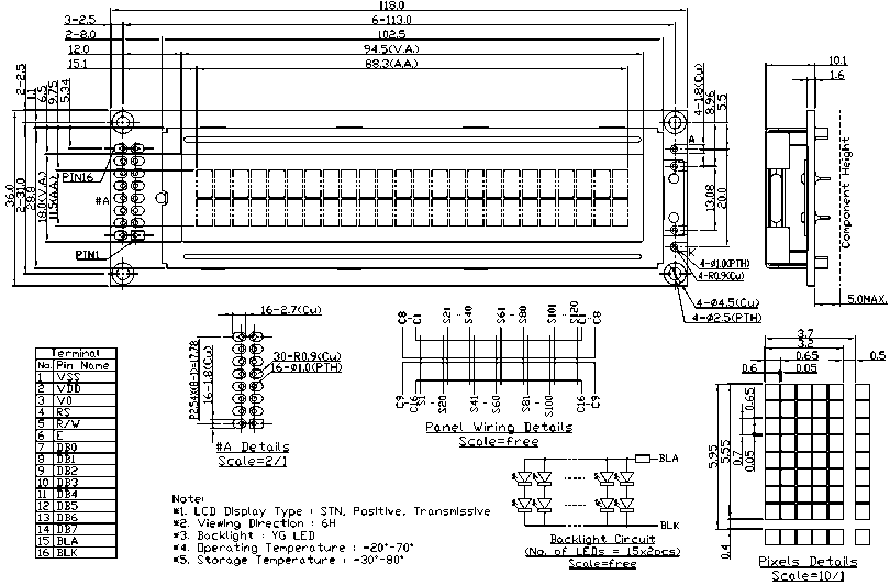

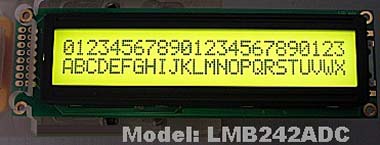

LMB242ADC 24 x 2 94,5 x 18 STN PanelLED Backlight 118,0 x 36,0 x 15,1 Чертежи модуля  LMB242ADC - Образец модуля LMB242ADC

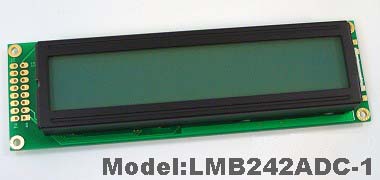

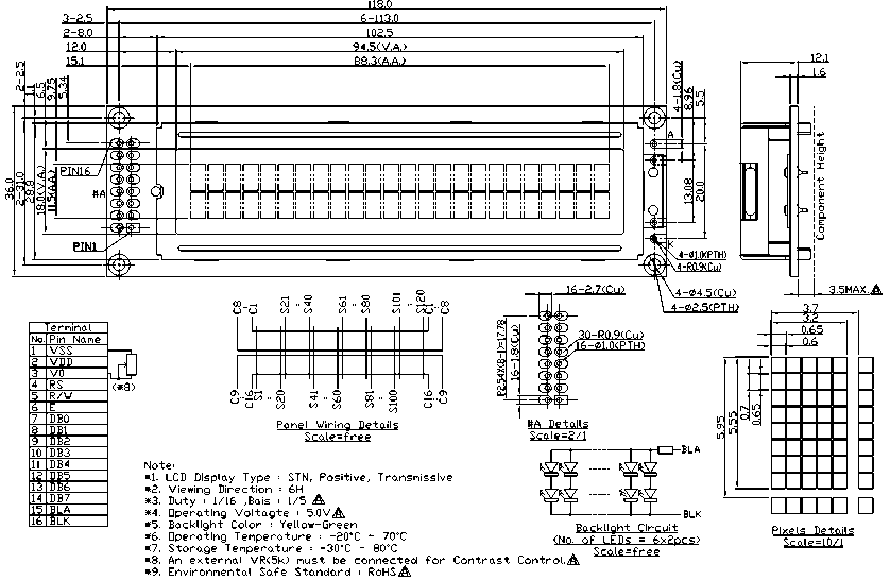

LMB242ADC-1 STN PanelLED Backlight 118,0 x 36,0 x 17,1 Чертежи модуля LMB242ADC-1 Общий вид модуля LMB242ADC-1 Образец модуля LMB242ADC-1

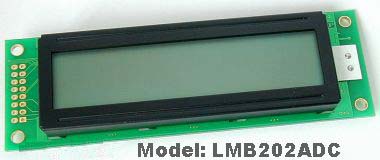

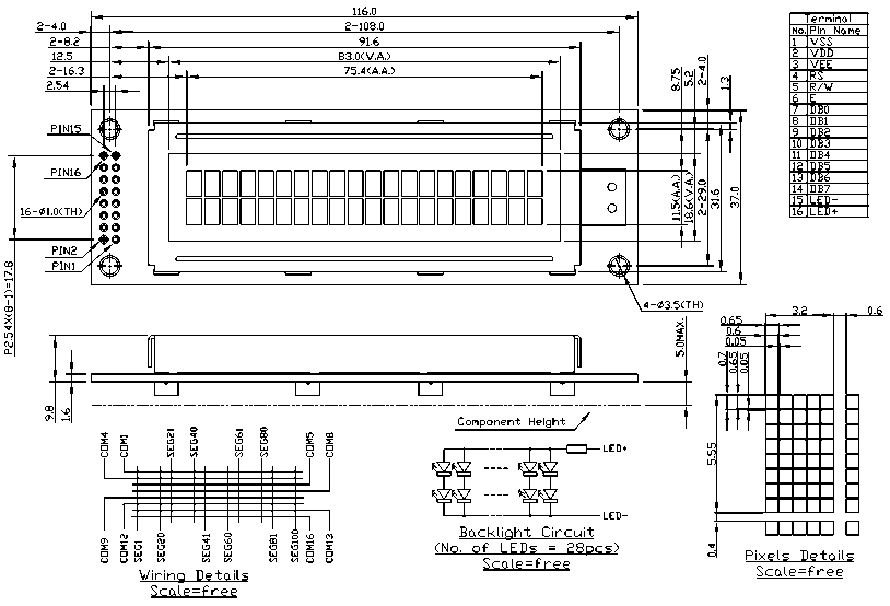

LMB202ADC 20 x 2 83,0 x 18,6 STN PanelLED Backlight 116,0 x 37,0 x 15,0 Чертежи модуля LMB202ADC Общий вид модуля LMB202ADC -

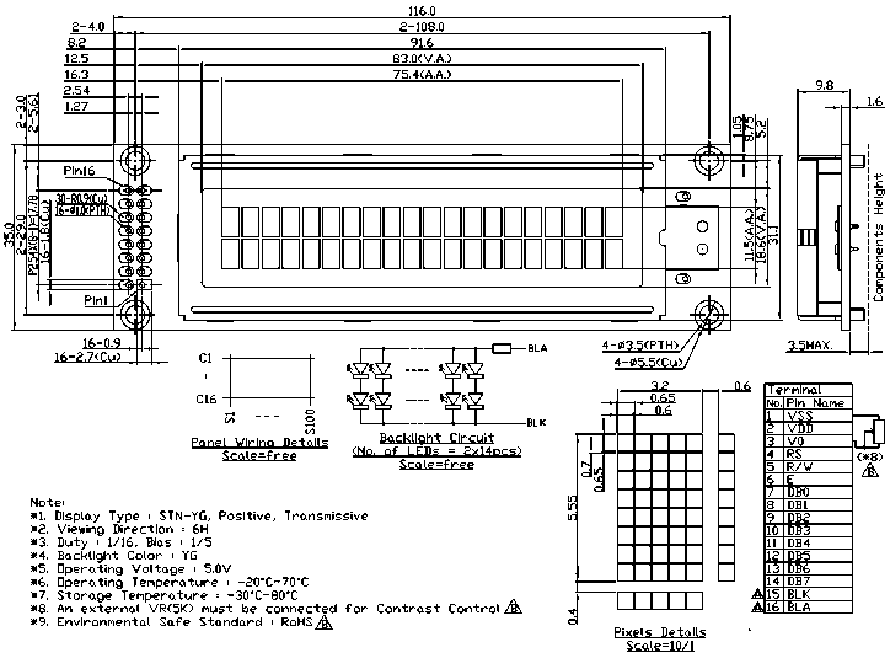

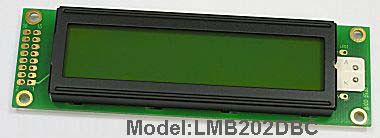

LMB202DBC 20 x 2 83,0 x 18,6 STN PanelLED Backlight 116,0 x 35,0 x 14,0 Чертежи модуля LMB202DBC Общий вид модуля LMB202DBC -

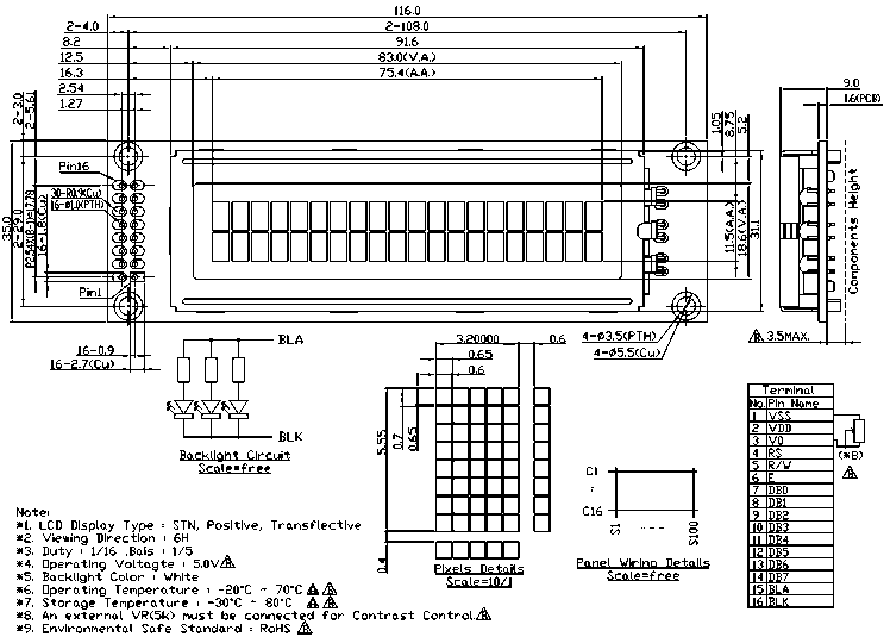

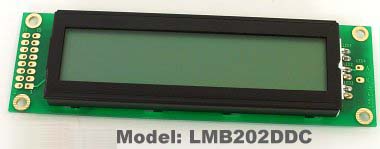

LMB202DDC STN PanelLED Backlight Чертежи модуля LMB202DDC Общий вид модуля LMB202DDC -

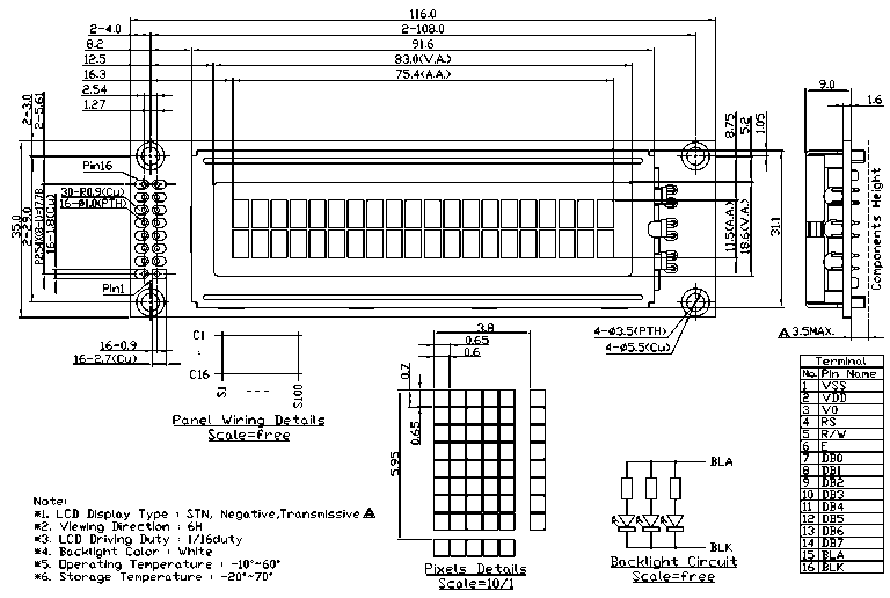

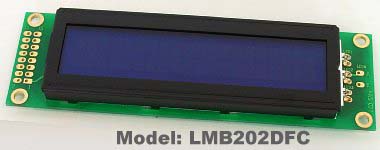

LMB202DFC STN PanelLED Backlight Чертежи модуля LMB202DFC Общий вид модуля LMB202DFC -

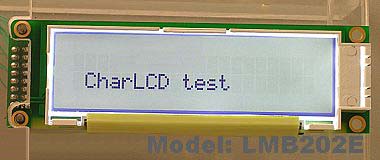

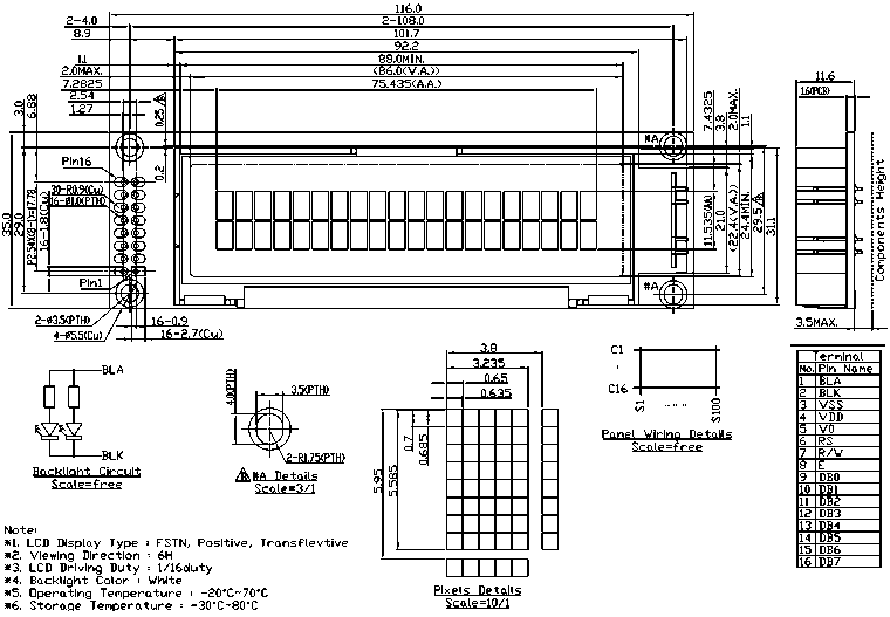

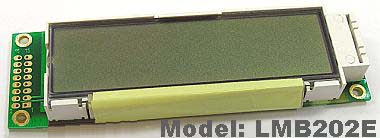

LMB202ECC 20 x 2 86,0 x 22,4 FSTN PanelLED Backlight 116,0 x 35,0 x 15,1 Чертежи модуля LMB202ECC Общий вид модуля LMB202ECC Образец модуля  LMB202ECC

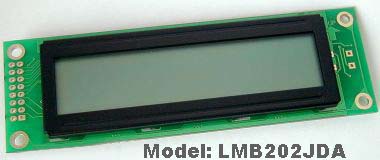

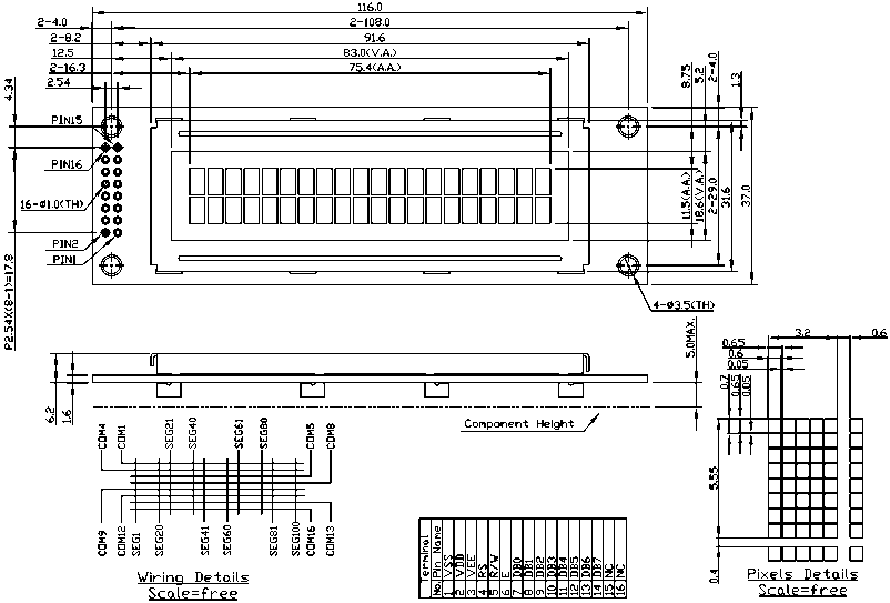

LMB202JDA 20 x 2 83,0 x 18,6 STN Panel 116,0 x 37,0 x 11,0 Чертежи модуля LMB202JDA Общий вид модуля  LMB202JDA -

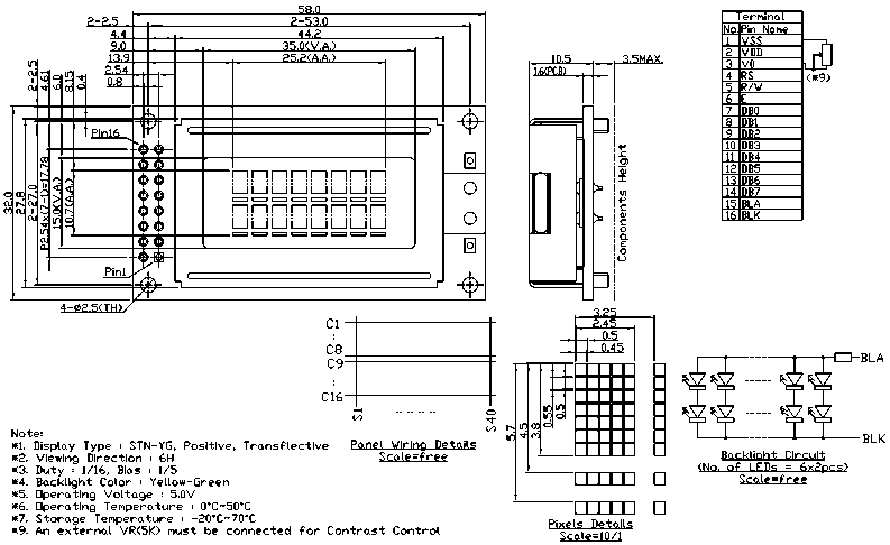

LMB0820ABC 8 x 2 35,0 x 15,0

STN PanelLED Backlight

58,0 x 32,0 x 9,5 Чертежи модуля LMB0820ABC ? -

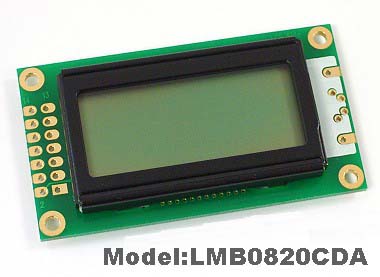

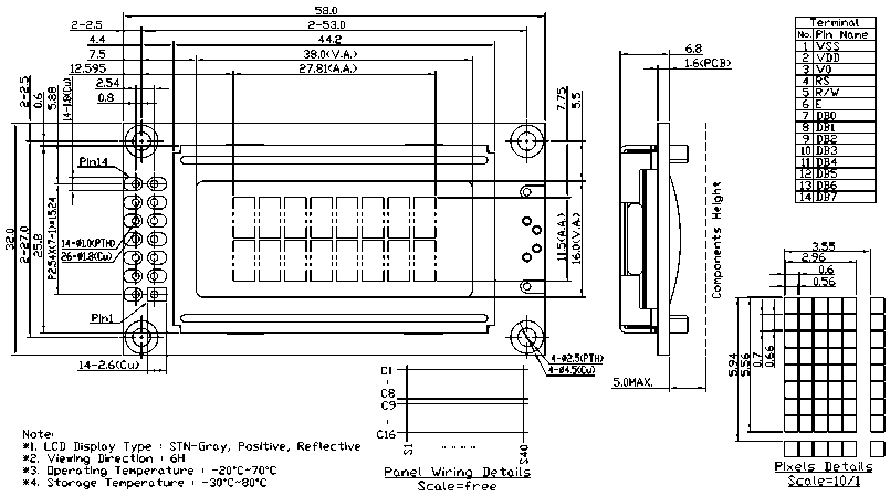

LMB0820CDA 8 x 2 38,0 x 16,0

STN Panel

58,0 x 32,0 x 11,8 Чертежи модуля  LMB0820CDA Общий вид модуля  LMB0820CDA -

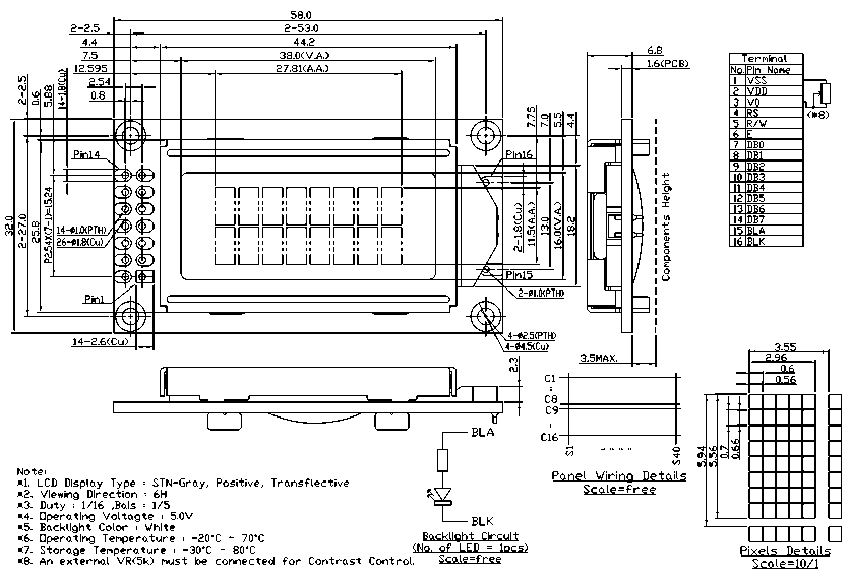

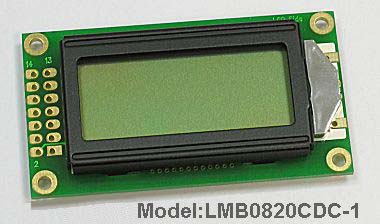

LMB0820CDC-1 STN PanelLED Backlight 58,0 x 32,0 x 14,0 Чертежи модуля   LMB0820CDC-1 Общий вид модуля LMB0820CDC-1 -


Символьные ЖК модули (16x2)

Тип Разрешение
дисплея
(знаков x линий)
Размер
видимой
области (мм)
Особенности Габаритные
размеры (мм)
Чертеж Внешний
вид
Пример

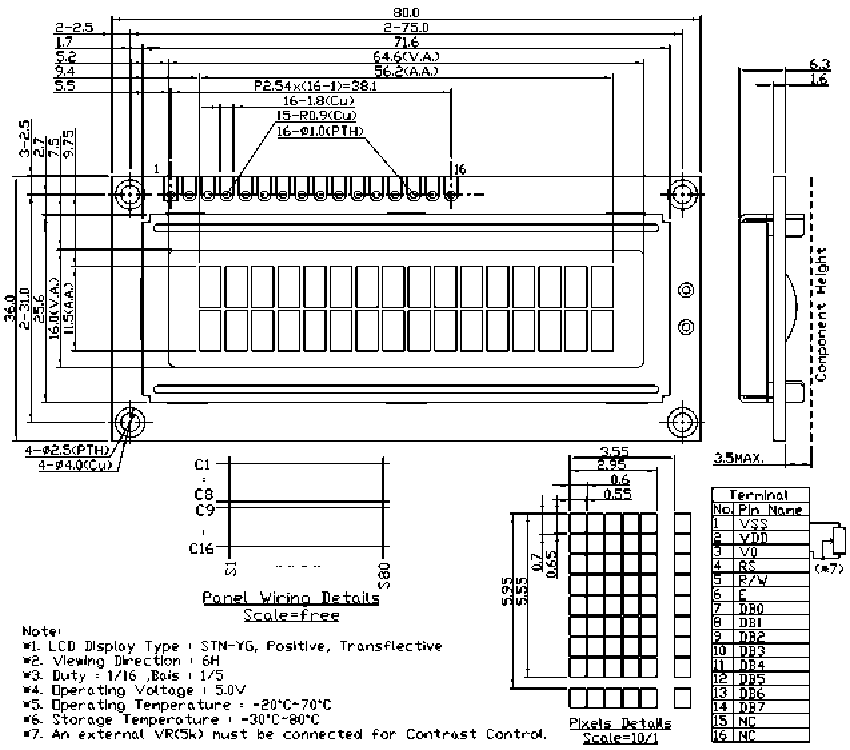

LMB162ABA 16 x 2 64,6 x 16,0 STN Panel 80,0 x 36,0 x 9,5 Чертежи модуля   LMB162ABA Общий вид модуля   LMB162ABA -

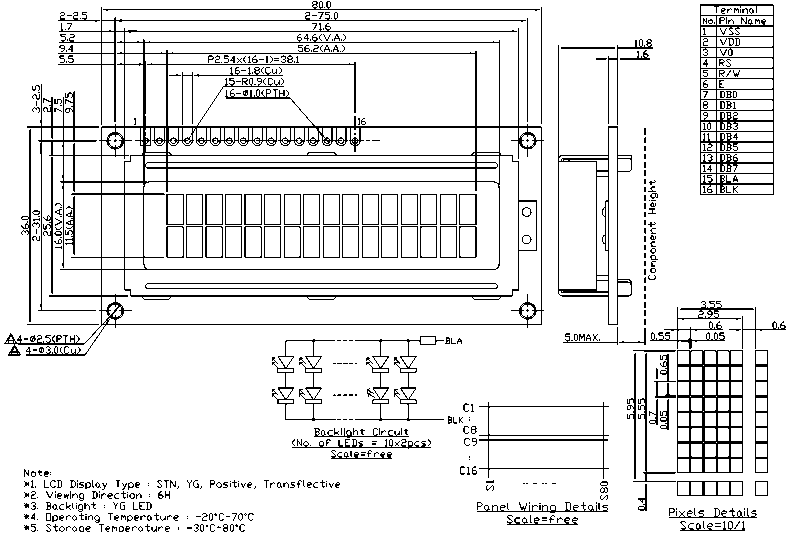

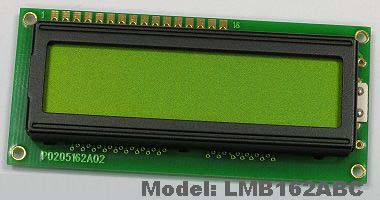

LMB162ABC STN PanelLED Backlight 80,0 x 36,0 x 14,3 Чертежи модуля   LMB162ABC Общий вид модуля LMB162ABC -

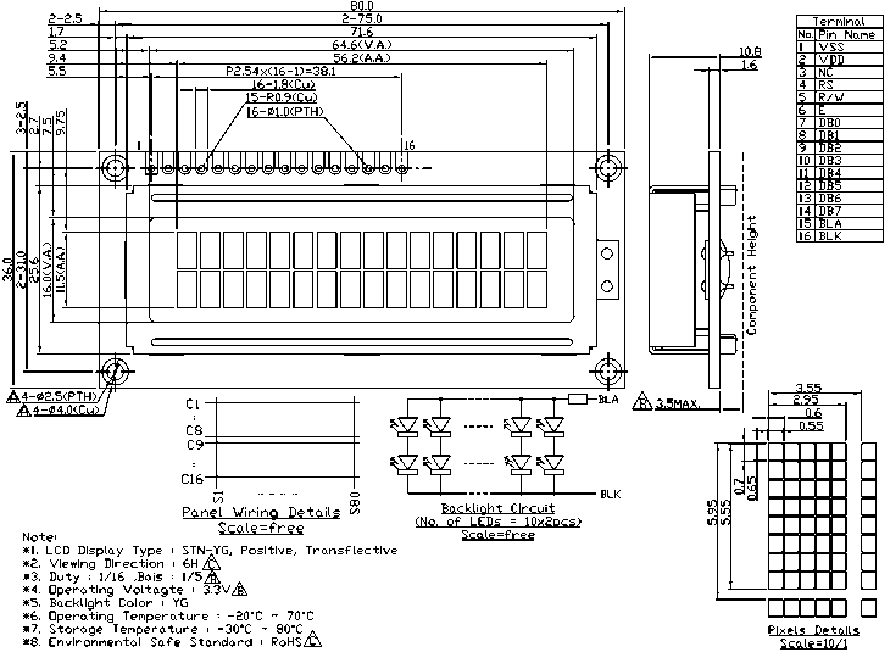

LMB162ABC-1 STN PanelLED Backlight Чертежи модуля   LMB162ABC-1 - -

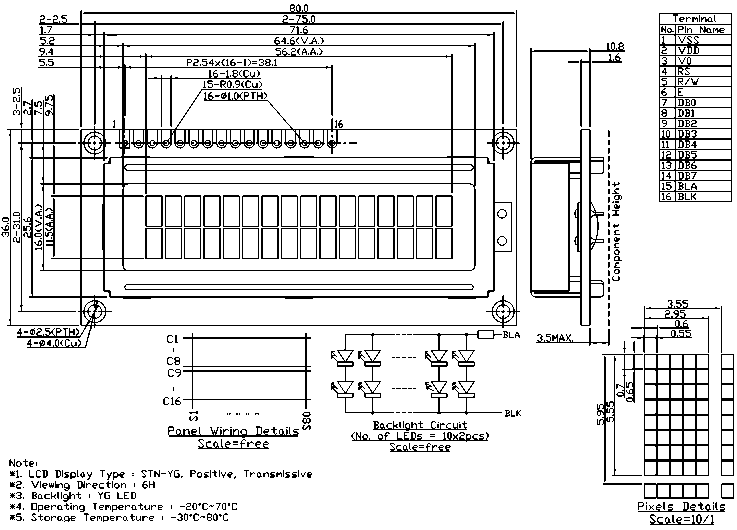

LMB162ABC-3 STN PanelLED Backlight Чертежи модуля   LMB162ABC-3 - -

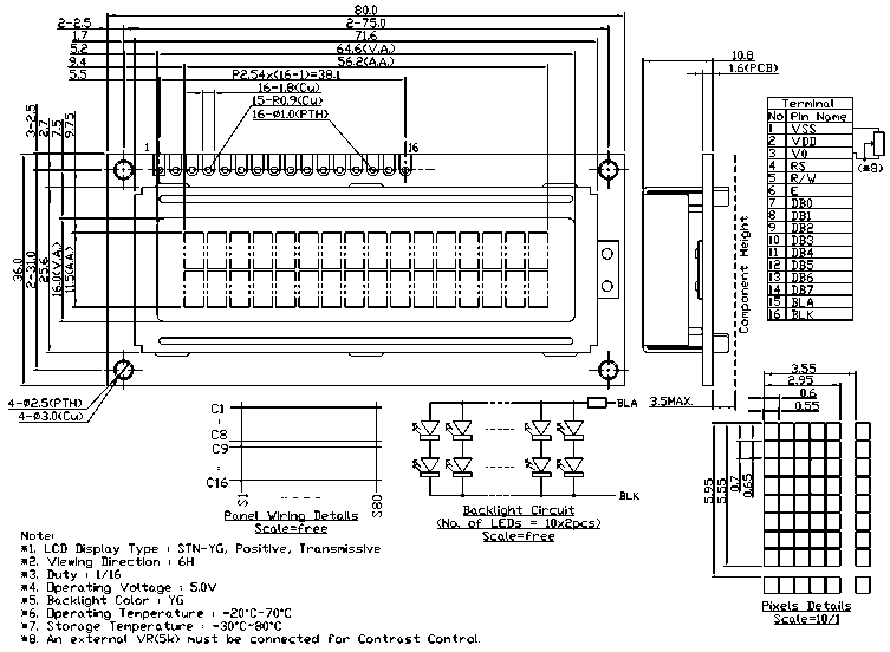

LMB162ABC-4 STN PanelLED Backlight Чертежи модуля  LMB162ABC-4 - -

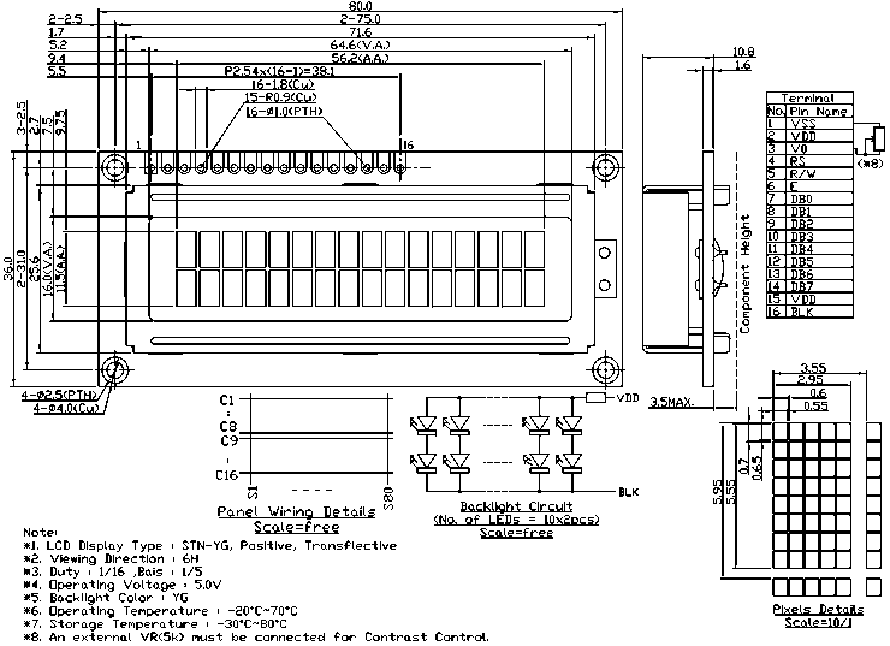

LMB162ABC-5 STN PanelLED Backlight Чертежи модуля   LMB162ABC-5 - -

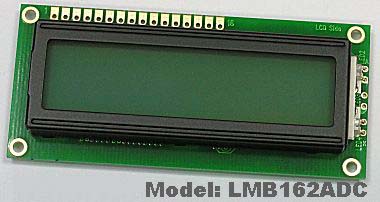

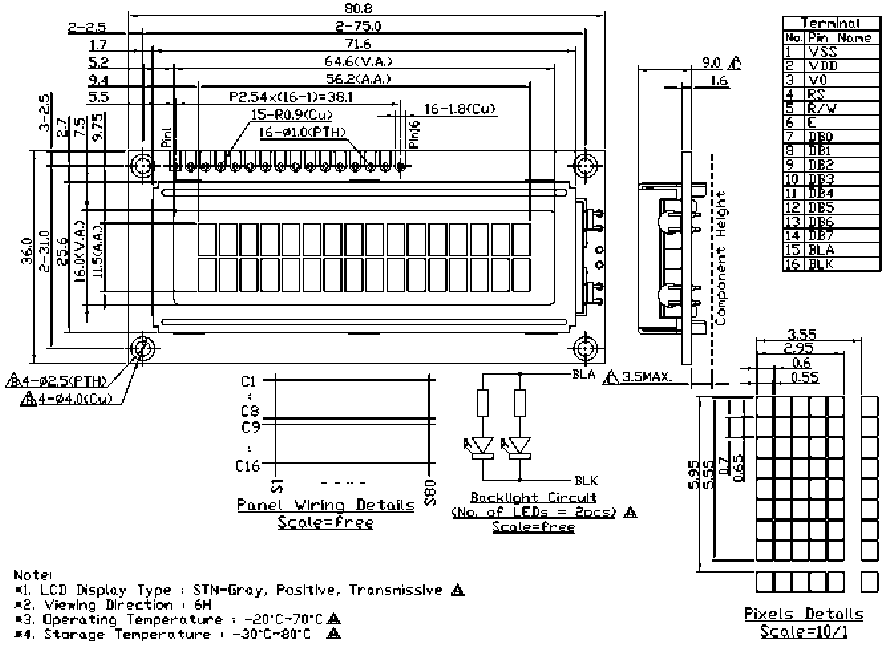

LMB162ADC 16 x 2 64,6 x 16,0 STN PanelLED Backlight 80,8 x 36,0 x 12,5 Чертежи модуля   LMB162ADC Общий вид модуля LMB162ADC -

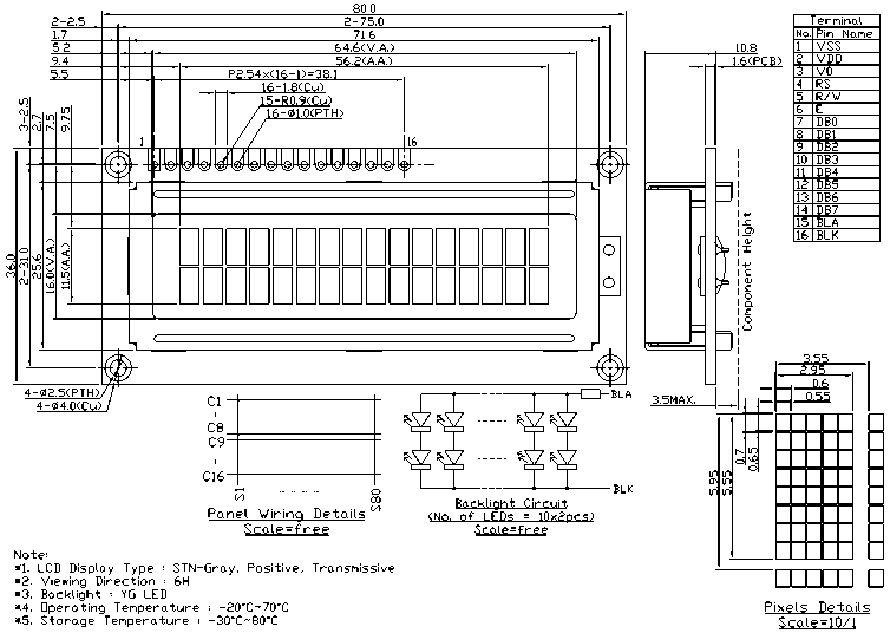

LMB162ADC-1 STN PanelLED Backlight 80,0 x 36,0 x 14,3 Чертежи модуля   LMB162ADC-1 - -

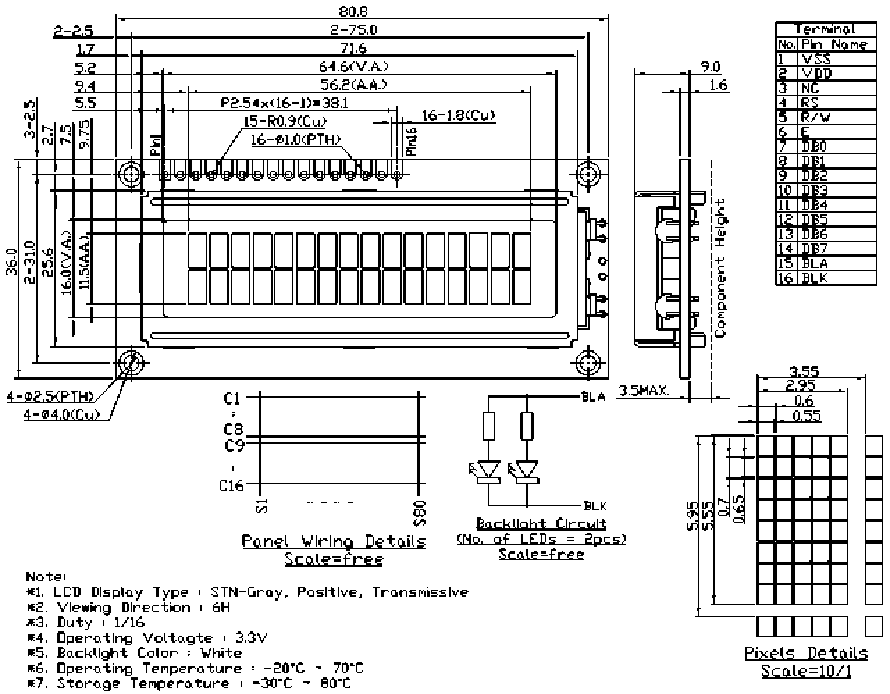

LMB162ADC-2 STN PanelLED Backlight 80,8 x 36,0 x 12,5 Чертежи модуля  LMB162ADC-2 - -

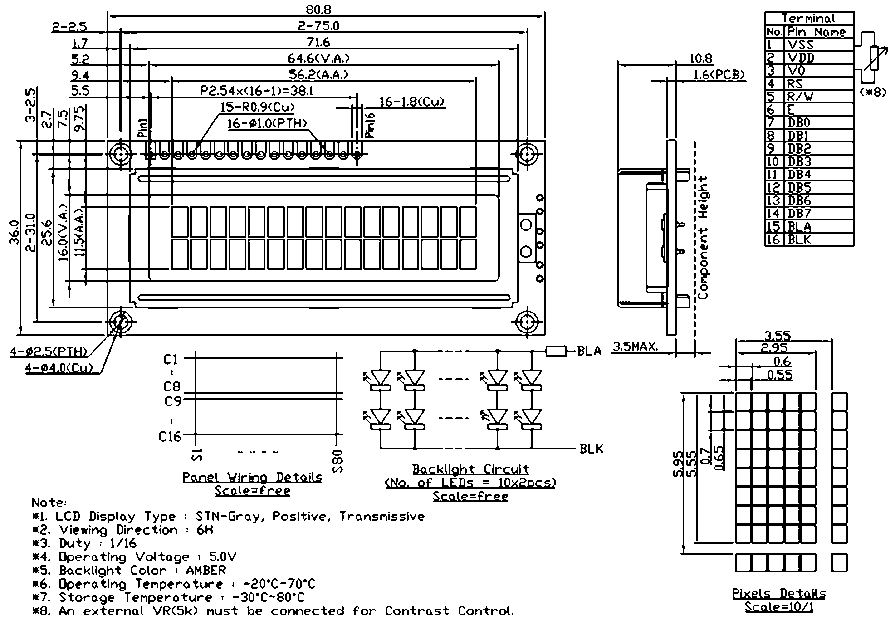

LMB162ADC-3 STN PanelLED Backlight 80,8 x 36,0 x 14,3 Чертежи модуля   LMB162ADC-3 - -

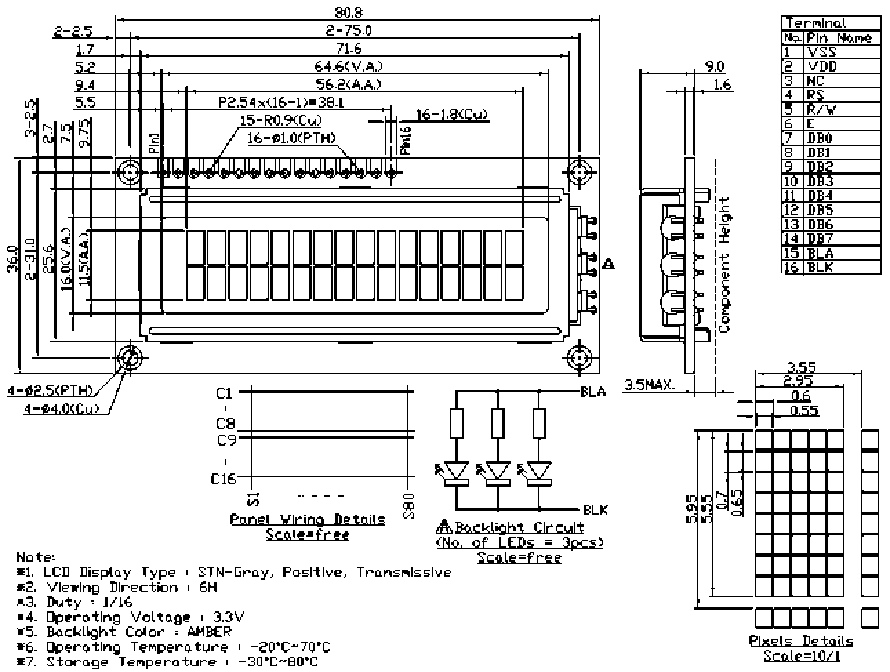

LMB162ADC-4 STN PanelLED Backlight 80,8 x 36,0 x 12,5 Чертежи модуля   LMB162ADC-4 - -

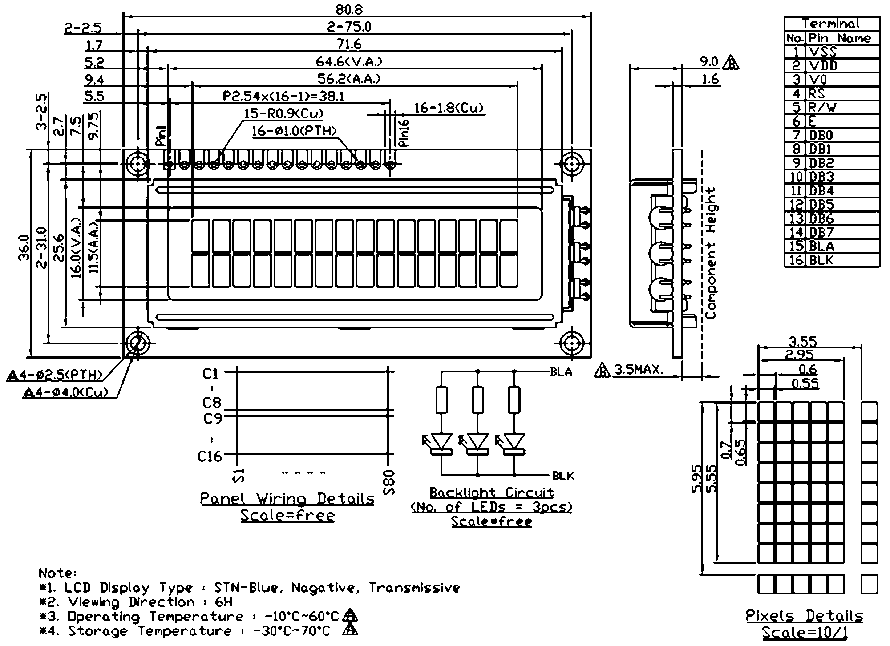

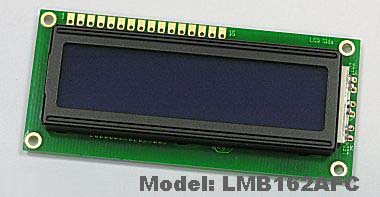

LMB162AFC 16 x 2 64,6 x 16,0 STN PanelLED Backlight 80,0 x 36,0 x 12,5 Чертежи модуля   LMB162AFC Общий вид модуля   LMB162AFC -

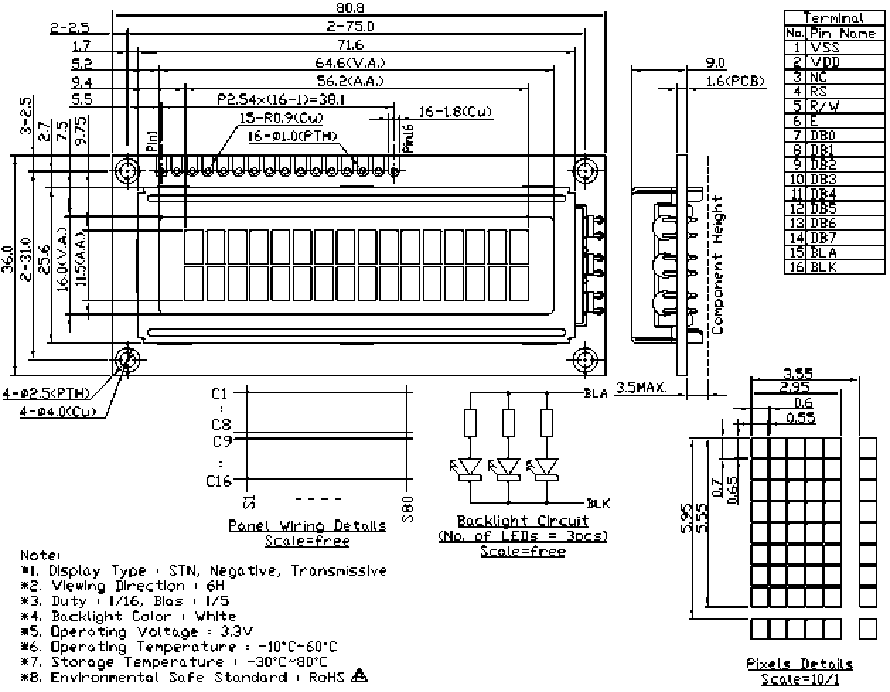

LMB162AFC-2 STN PanelLED Backlight Чертежи модуля   LMB162AFC-2 - -

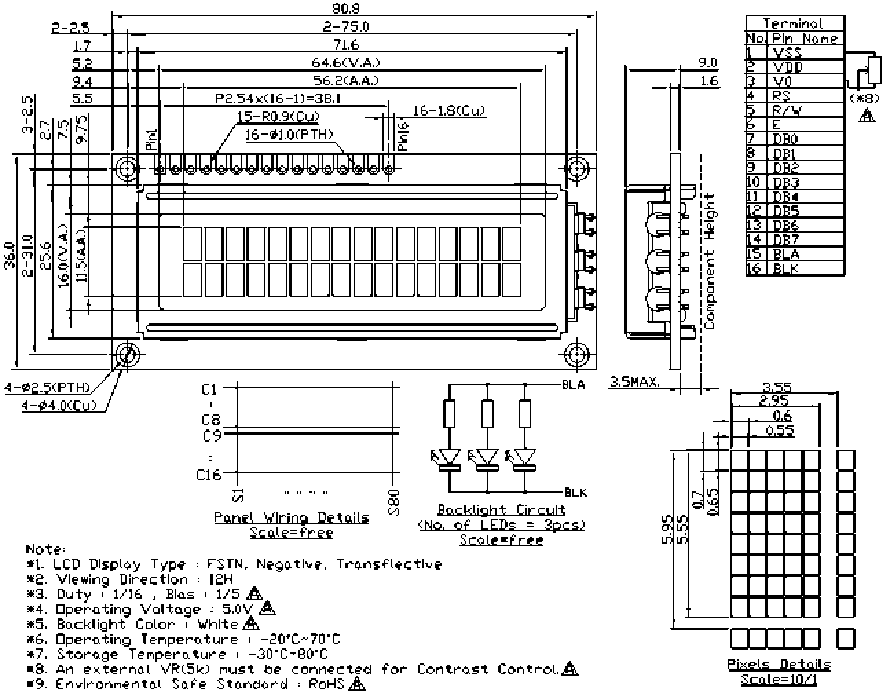

LMB162AGC-1 64,6 x 16,0 FSTN PanelLED Backlight 80,8 x 36,0 x 12,5 Чертежи модуля   LMB162AGC-1 - -

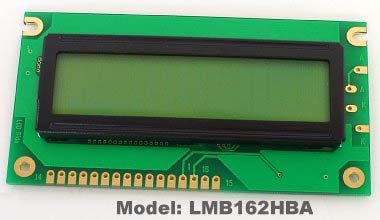

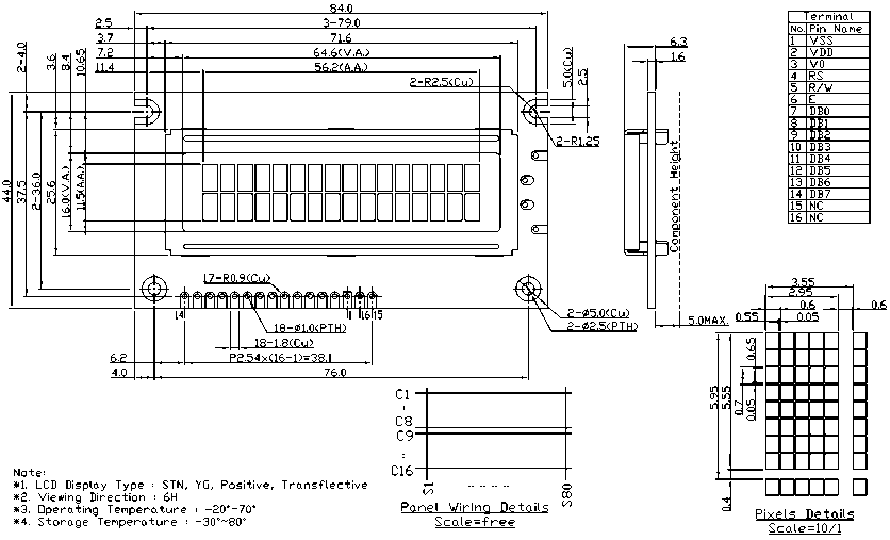

LMB162HBA STN Panel 84,0 x 44,0 x 11,3 Чертежи модуля   LMB162HBA Общий вид модуля   LMB162HBA -

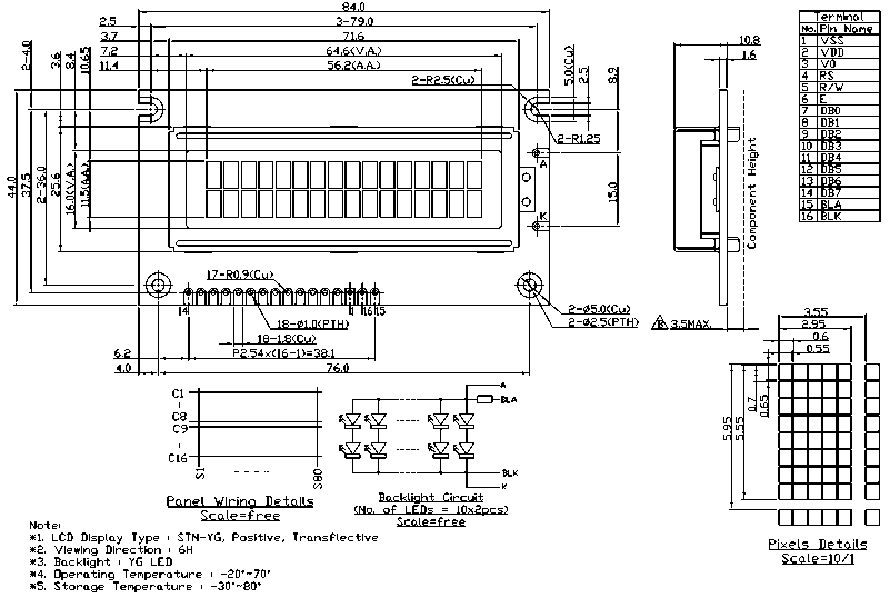

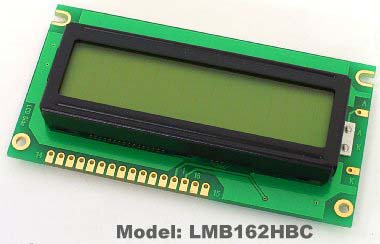

LMB162HBC STN PanelLED Backlight 84,0 x 44,0 x 15,8 Чертежи модуля   LMB162HBC Общий вид модуля LMB162HBC -

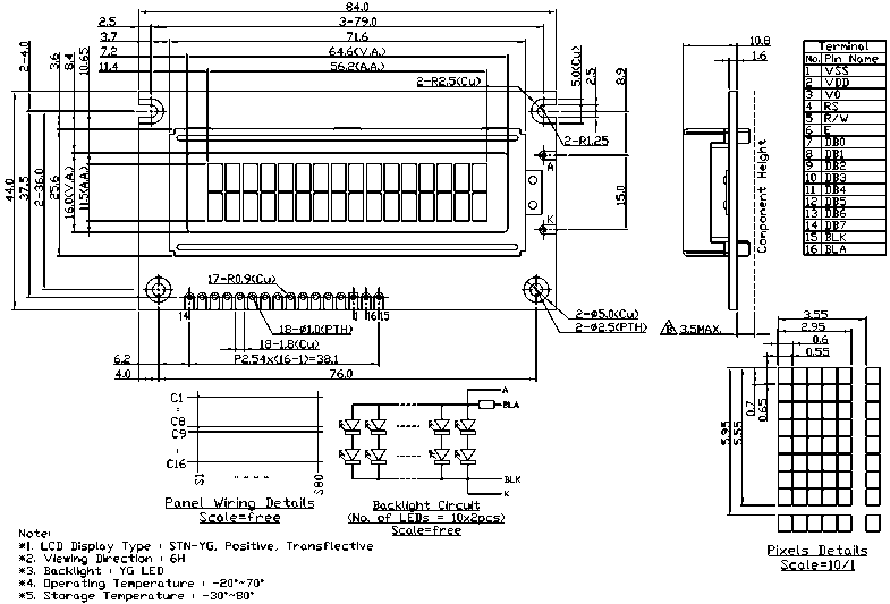

LMB162HBC-1 16 x 2 64,6 x 16,0 STN PanelLED Backlight 84,0 x 44,0 x 14,3 Чертежи модуля   LMB162HBC-1 - -

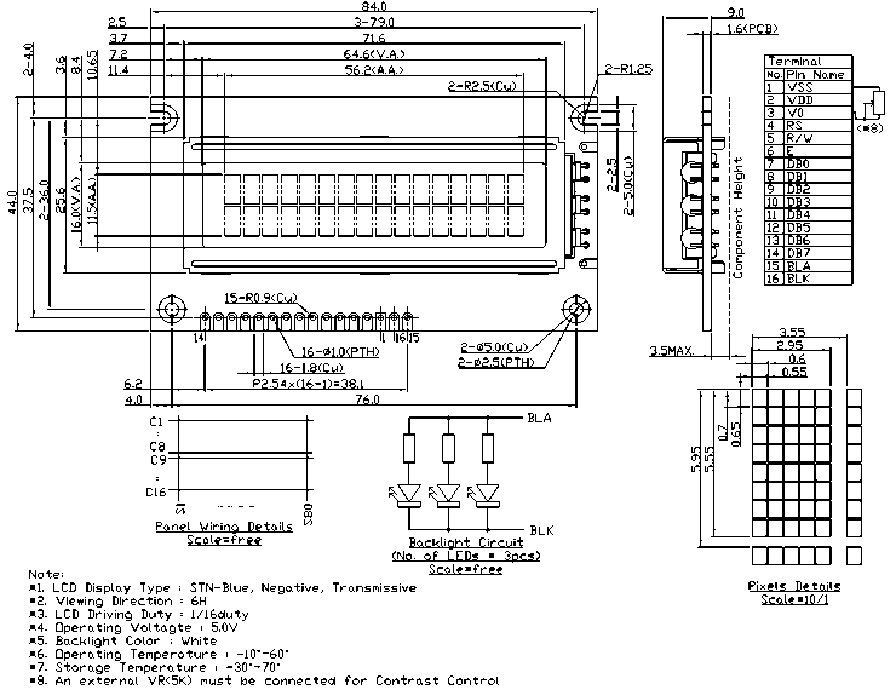

LMB162HFC STN PanelLED Backlight 84,0 x 44,0 x 12,5 Чертежи модуля   LMB162HFC - -

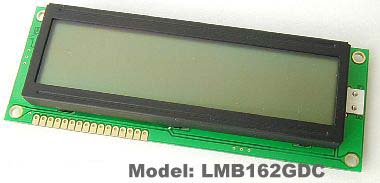

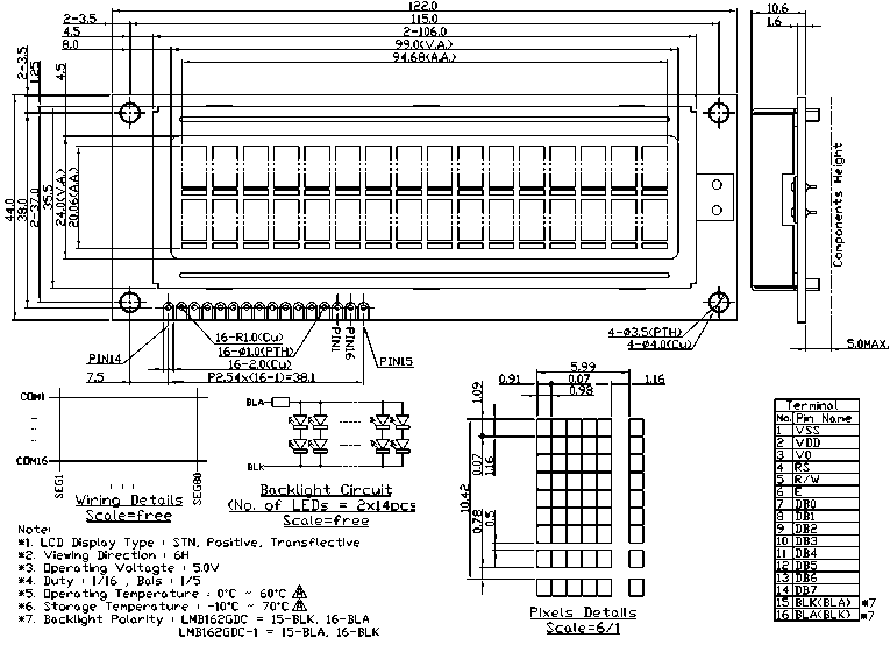

LMB162GDC STN PanelLED Backlight 122,0 x 44,0 x 14,0 Чертежи модуля   LMB162GDC Общий вид модуля   LMB162GDC -

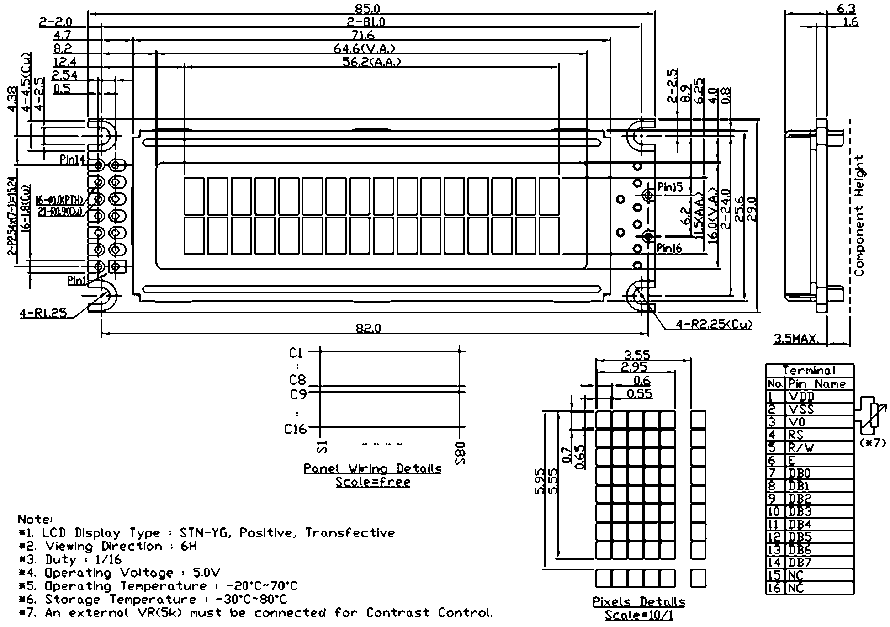

LMB162NBA 16 x 2 64,6 x 16,0 STN Panel 85,0 x 29,0 x 12,5 Чертежи модуля   LMB162NBA - -

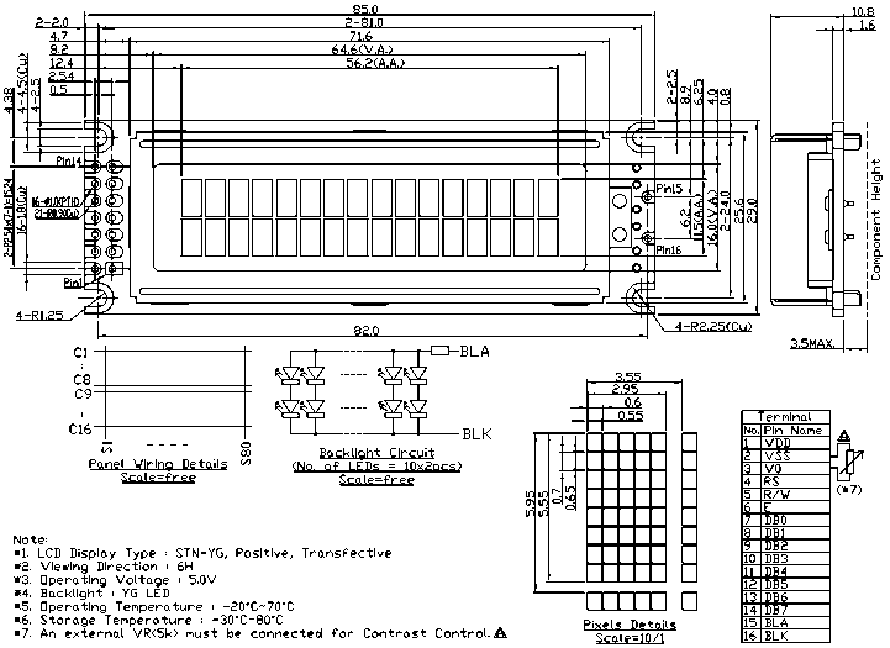

LMB162NBC STN PanelLED Backlight 85,0 x 29,0 x 14,3 Чертежи модуля   LMB162NBC - -

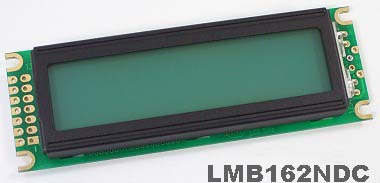

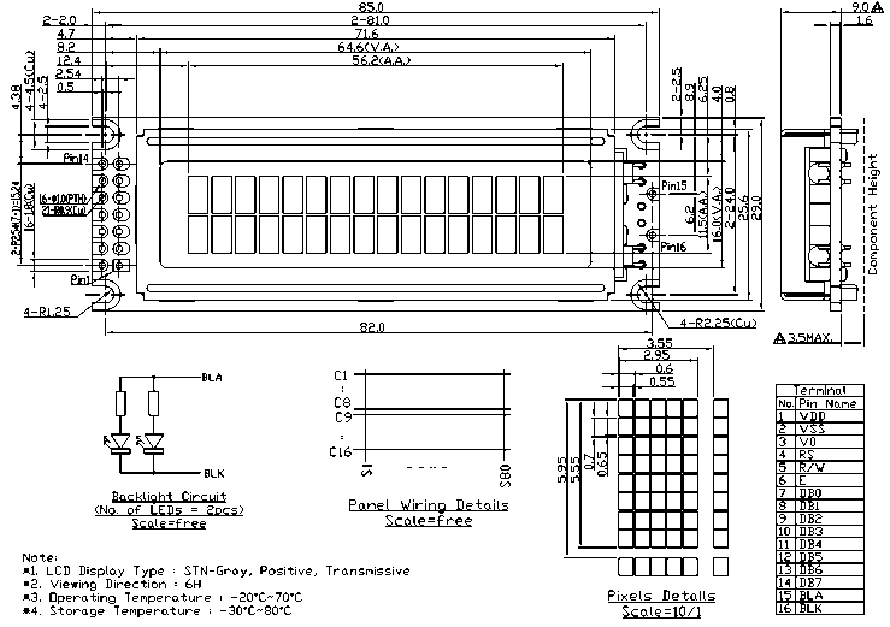

LMB162NDC

LED Backlight

85,0 x 29,0 x 12,5 Чертежи модуля   LMB162NDC Общий вид модуля  LMB162NDC -

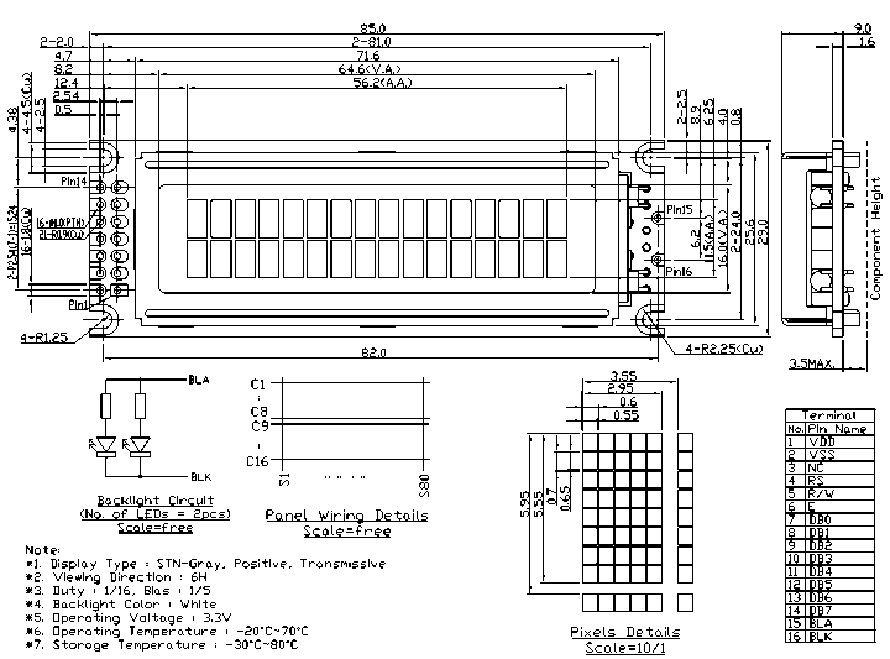

LMB162NDC-1 STN PanelLED Backlight Чертежи модуля   LMB162NDC-1 - -

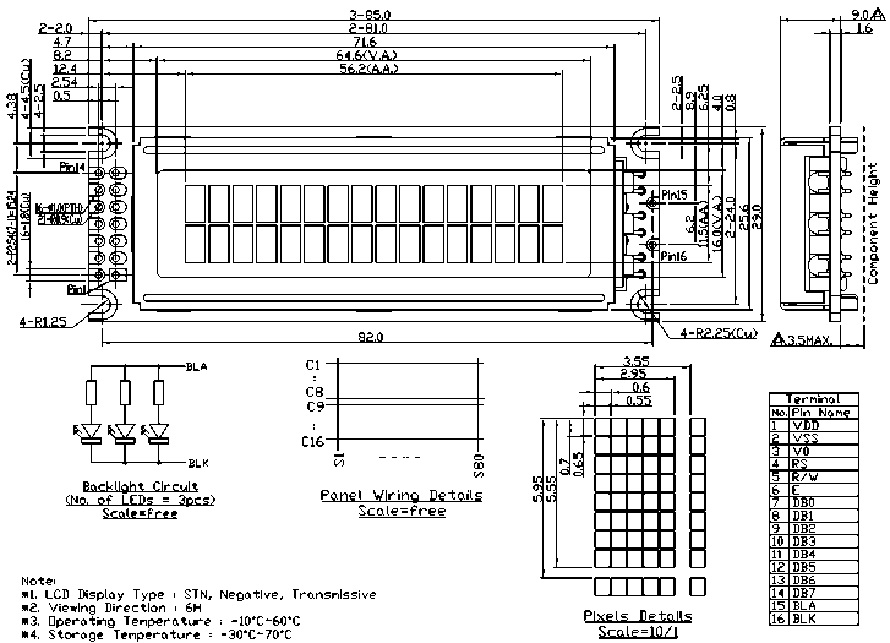

LMB162NFC

STN PanelLED Backlight

Чертежи модуля   LMB162NFC - -


Символьные ЖК модули (16x1)

Тип Разрешение
дисплея
(знаков x линий)
Размер
видимой
области (мм)
Особенности Габаритные
размеры (мм)
Чертеж Внешний
вид
Пример

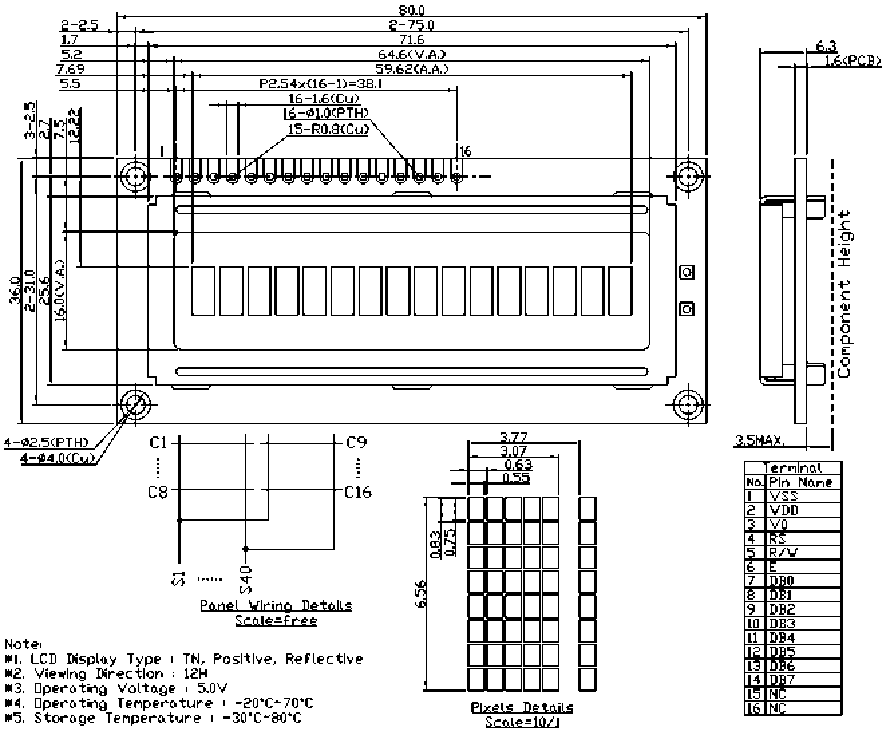

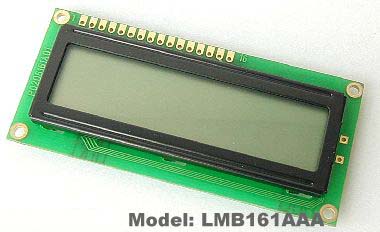

LMB161AAA 16 x 1 64,0 x 16,0 TN Panel 80,0 x 36,0 x 9,5 Чертежи модуля   LMB161AAA Общий вид модуля  LMB161AAA -

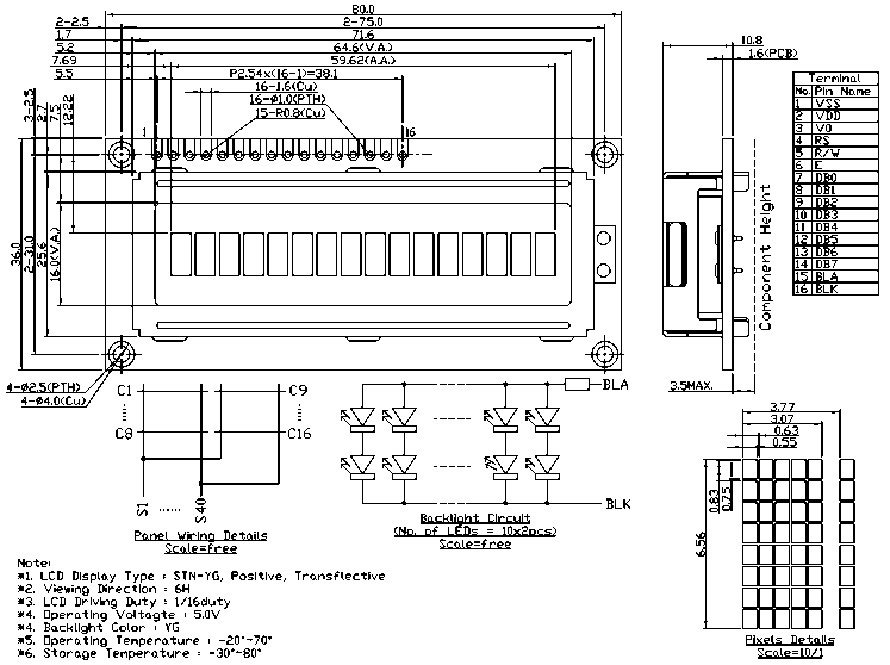

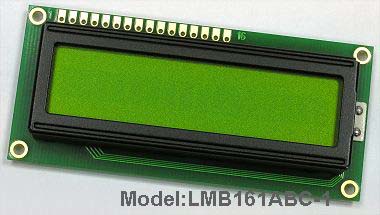

LMB161ABC-1 16 x 1 64,6 x 16,0 STN PanelLED Backlight 80,0 x 36,0 x 14,3 Чертежи модуля   LMB161ABC-1 Общий вид модуля  LMB161ABC-1 -


Обозначения:

TN Panel ЖКИ панель TN-типа; серый фон Low Power Consumption сверхнизкое энергопотребление встроенная в ROM таблица символов упрощенного китайского (GB code) LED Backlight зеленая светодиодная подсветка
STN Panel ЖКИ панель STN-типа; зеленый фон Built VLCD Booster встроенный усилитель управления матрицей встроенная в ROM таблица символов традиционного китайского (Big5 code) LED Backlight белая светодиодная подсветка
STN Panel ЖКИ панель STN-типа; серый фон параллельный интрефейс EL Backlight белая подсветка (лампа с холодным катодом) LED Backlight синяя светодиодная подсветка
STN Panel ЖКИ панель STN-типа; негативное изображение; синий фон последовательный интрефейс LED Backlight зеленая светодиодная подсветка CCFL Backlight белая флуоресцентная подсветка
FSTN Panel ЖКИ панель FSTN-типа; серый фон 3V питание и управление LED Backlight янтарная светодиодная подсветка EL Backlight сине-зеленая флуоресцентная подсветка
FSTN Panel ЖКИ панель FSTN-типа; негативное изображение; черный фон 5V питание и управление   EL Backlight зеленая флуоресцентная подсветка
