Жидкокристаллические модули

ЖК модули с памятью

Тип
Разрешение
дисплея
(точек)
Размер
видимой
области (мм)
Особенности
Габаритные
размеры (мм)
Чертеж
Внешний вид
Пример

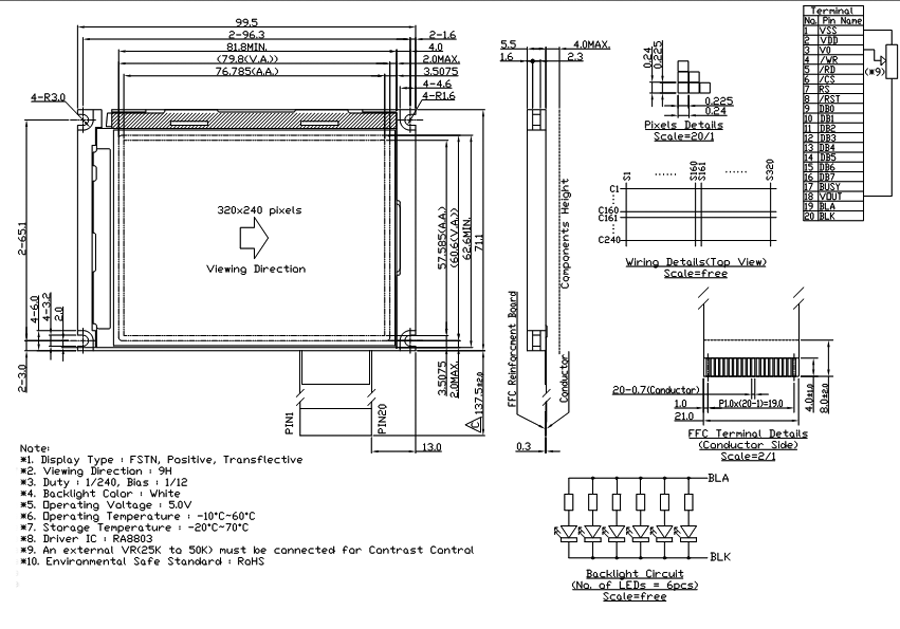

LM2068R 320x240 79.8x60.6 FSTN PanelLED BacklightBuilt VLCD Booster 99.5x65.1x9.5 Чертежи  модуля  LM2068R
-
-

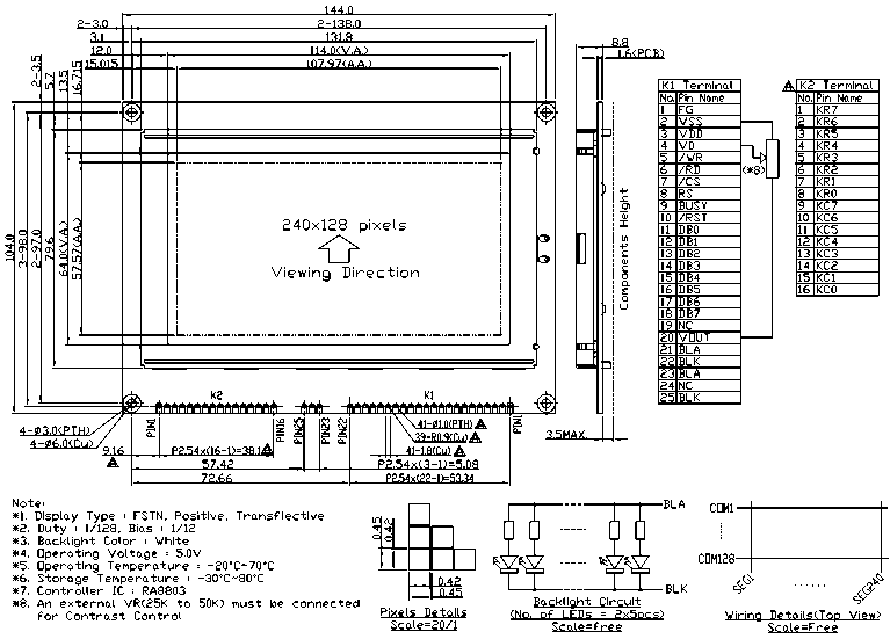

LM240128RCC 240x128 114.0x64.0 FSTN PanelLED BacklightBuilt VLCD Booster 144.0x104.0x12.3 Чертежи  модуля  LM240128RCC
-
-

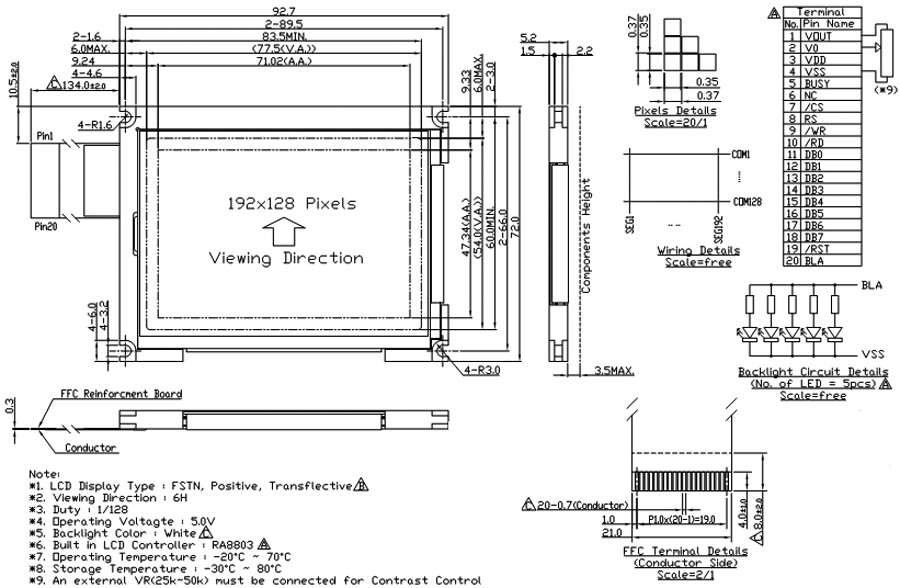

LM1095R 192x128 77.5x54.0 FSTN PanelLED BacklightBuilt VLCD Booster 92.7x72.0x8.7 Чертежи  модуля  LM1095R

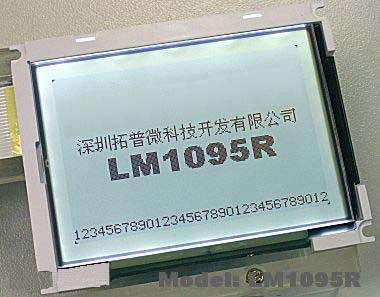

Общий вид модуля LM1095R

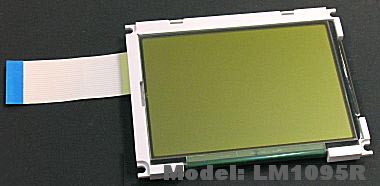

Образец модуля LM1095R

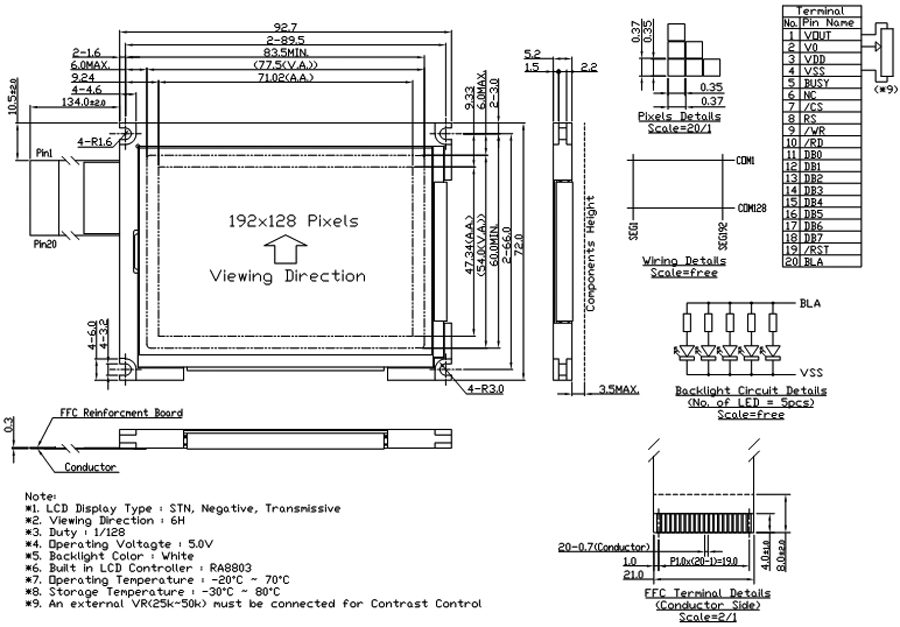

LM1095R-1 STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM1095R-1

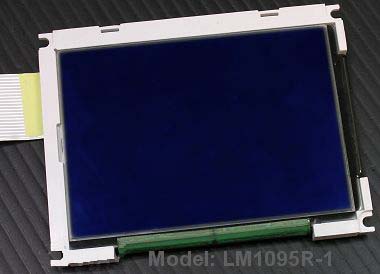

Общий вид модуля LM1095R-1

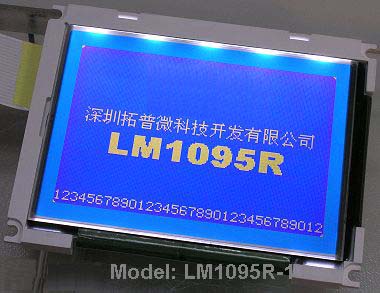

Образец модуля LM1095R-1
LM1095R-2 STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM1095R-2
-
-
LM6066
240x64
134.0x41.0
STN PanelLED BacklightBuilt VLCD Booster
180.0x62.0x12.3

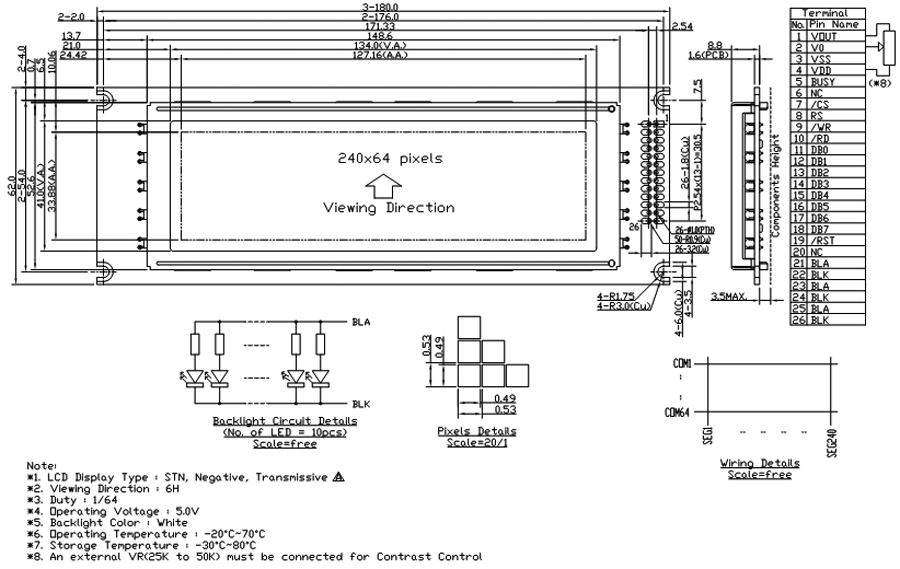

Чертежи  модуля  LM6066
-
-
LM6065
240x64
134.0x41.0
STN PanelLED BacklightBuilt VLCD Booster
180.0x62.0x12.3

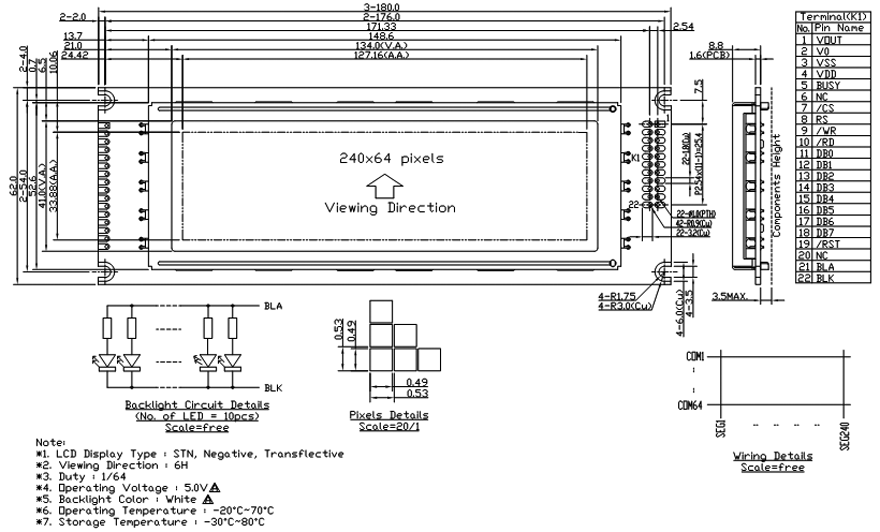

Чертежи  модуля  LM6065

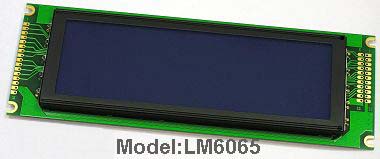

Общий вид модуля LM6065

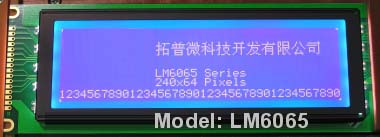

Образец модуля LM6065
LM24064KDC
240x64
117.0x37.0
STN PanelLED BacklightBuilt VLCD Booster
149.0x57.0x12.9

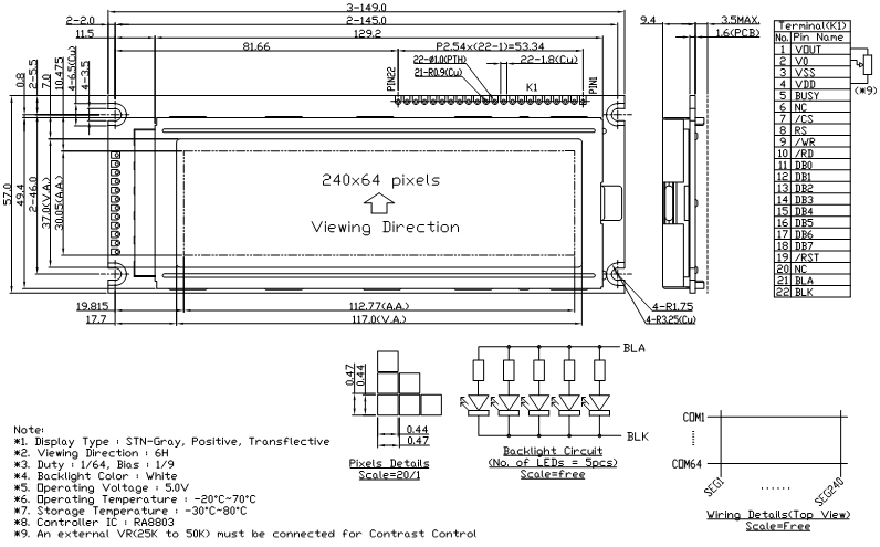

Чертежи  модуля  LM24064KDC
-
-
LM3033A-0BR3
128x64
71.7x39.0
STN PanelLED BacklightBuilt VLCD Booster
93.0x70.0x12.1

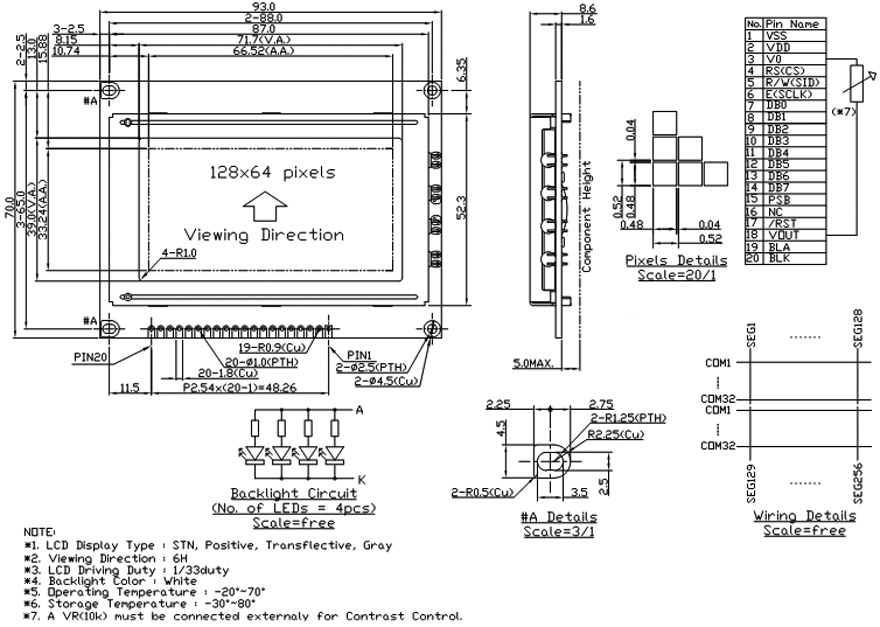

Чертежи  модуля LM3033A-0BR3
Общий вид модуля LM3033A-0BR3
Образец модуля LM3033A-0BR3

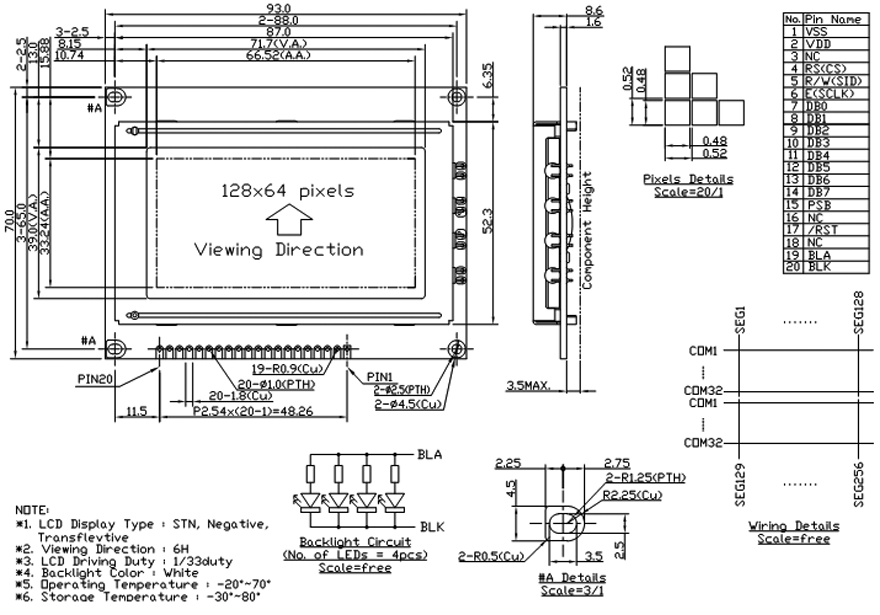

LM3033B-0BR2 STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM3033B-0BR2
Общий вид модуля LM3033B-0BR2

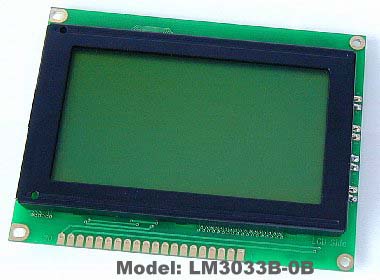

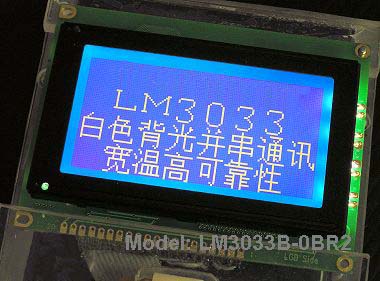

Образец модуля LM3033B-0BR2

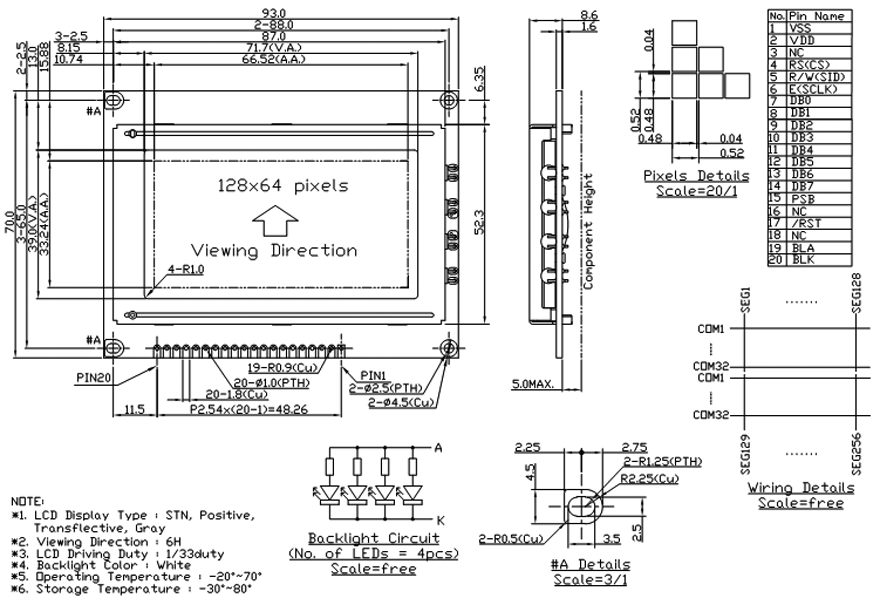

LM3033B-0BR3 STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM3033B-0BR3

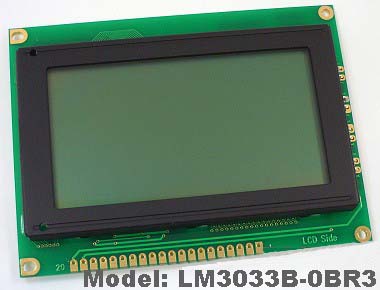

Общий вид модуля LM3033B-0BR3

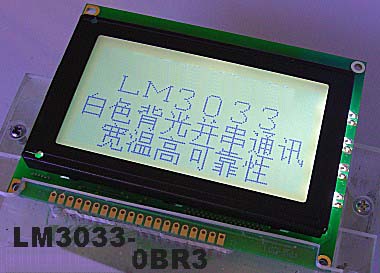

Образец модуля LM3033B-0BR3
LM3033B-0B-6 STN PanelLED BacklightBuilt VLCD Booster
93.0x70.0x13.8

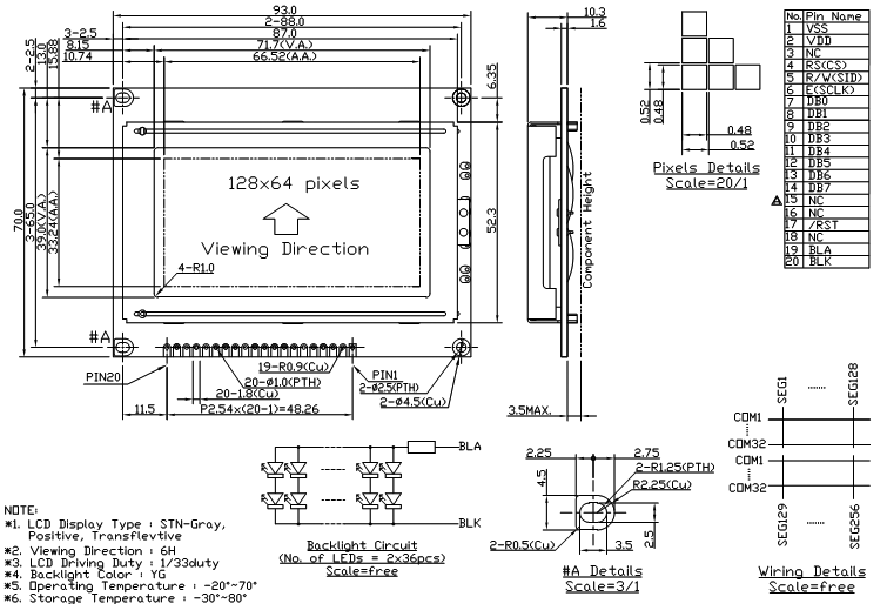

Чертежи  модуля  LM3033B-0B-6

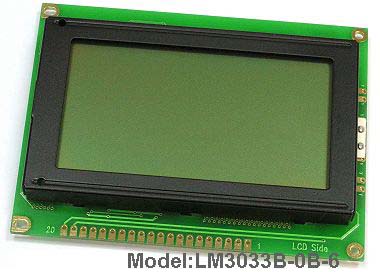

Общий вид модуля LM3033B-0B-6
-
LM16032DDC-0B
160x32
83.0x18.6
STN PanelLED BacklightBuilt VLCD Booster
116.0x35.0x14.0

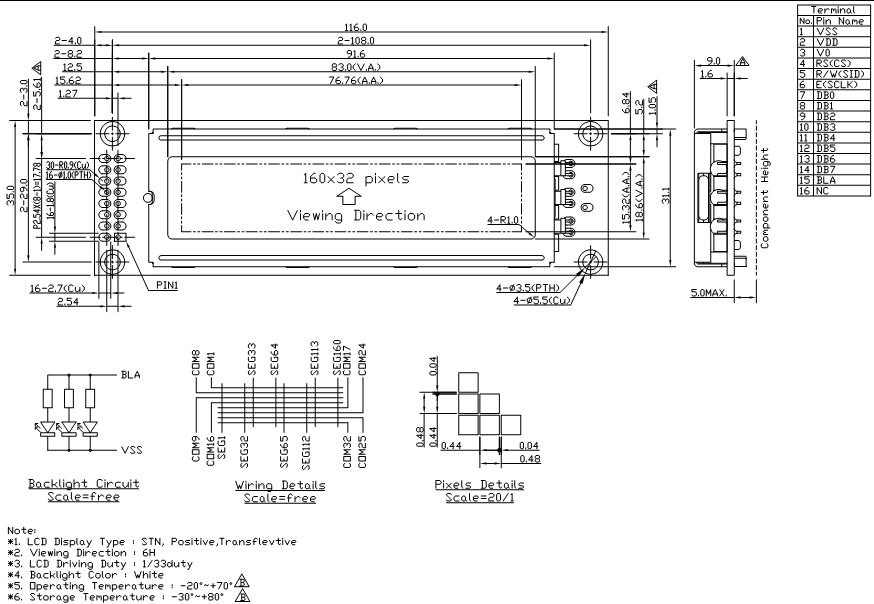

Чертежи  модуля  LM16032DDC-0B

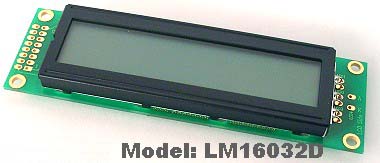

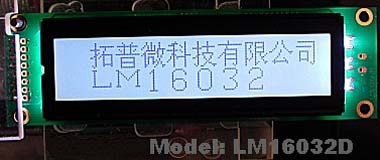

Общий вид модуля LM16032DDC-0B
Образец модуля  LM16032DDC-0B

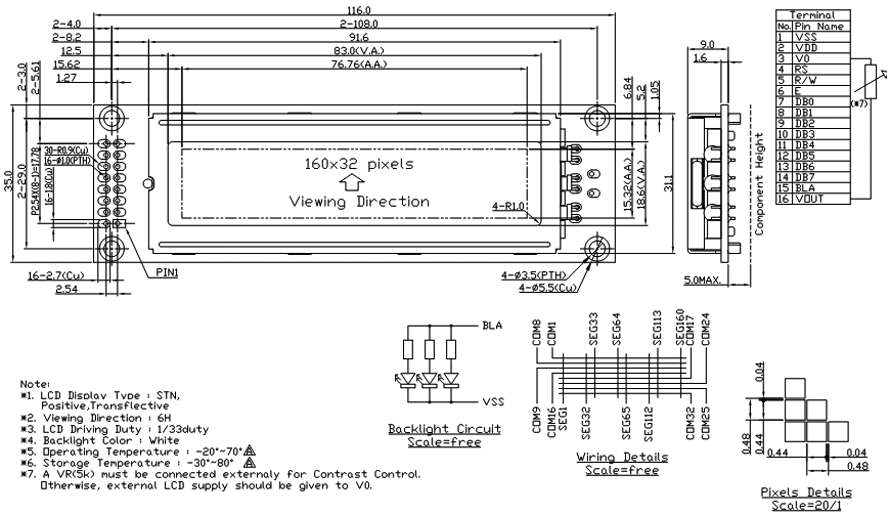

LM16032DDC-0B-01 STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM16032DDC-0B-01
Общий вид модуля LM16032DDC-0B-01
Образец модуля LM16032DDC-0B-01

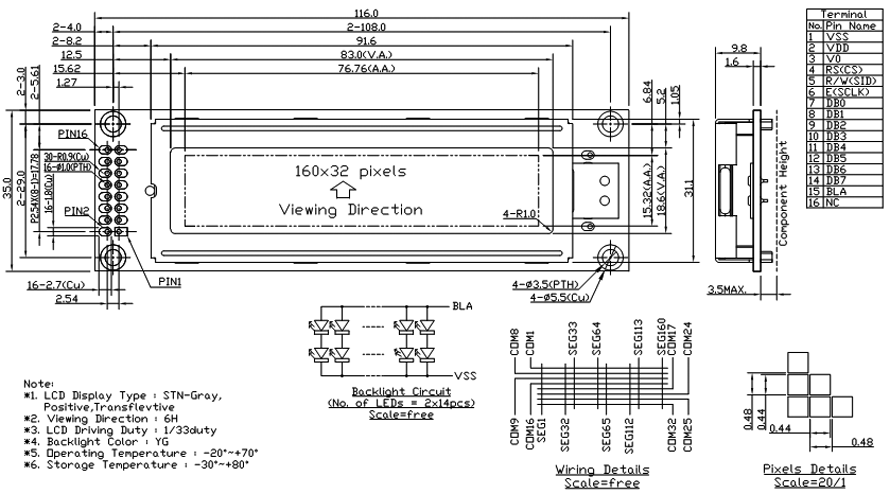

LM16032DDC-0B-3 STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM16032DDC-0B-3
Общий вид модуля LM16032DDC-0B-3
Образец модуля LM16032DDC-0B-3

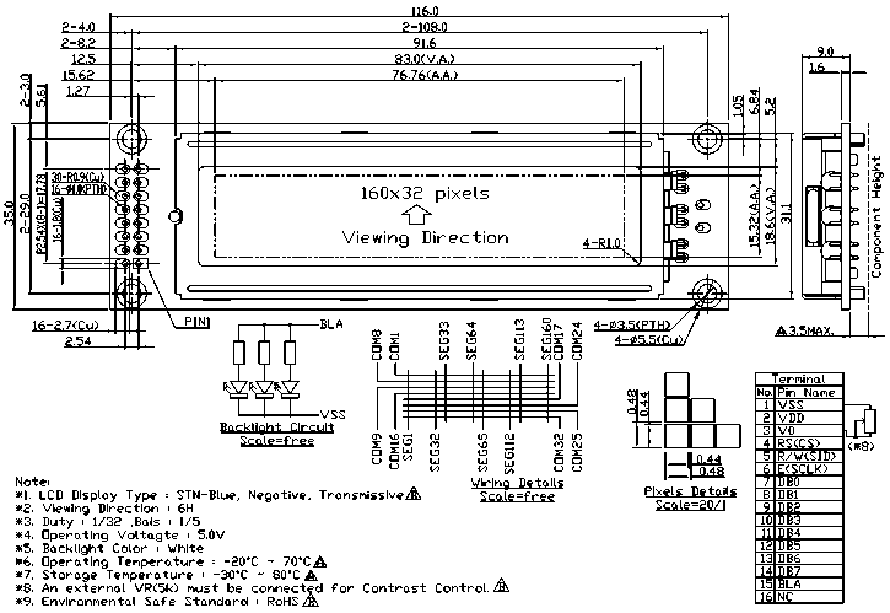

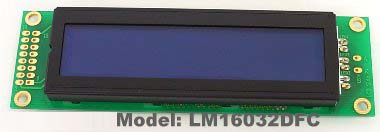

LM16032DFC-0B STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM16032DFC-0B
Общий вид модуля LM16032DFC-0B
-
LM3037
144x32
64.6x16.0
STN PanelLED BacklightBuilt VLCD Booster
80.8x35.0x12.5

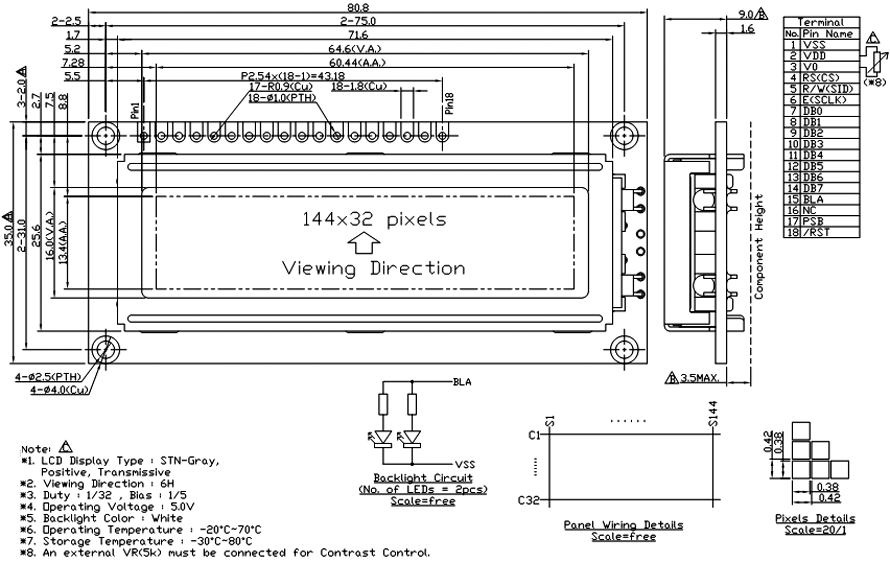

Чертежи  модуля  LM3037

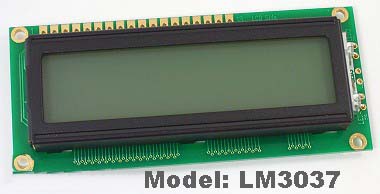

Общий вид модуля LM3037

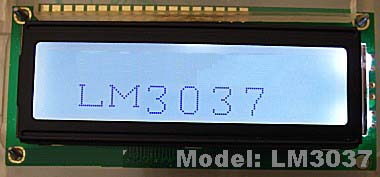

Образец модуля  LM3037

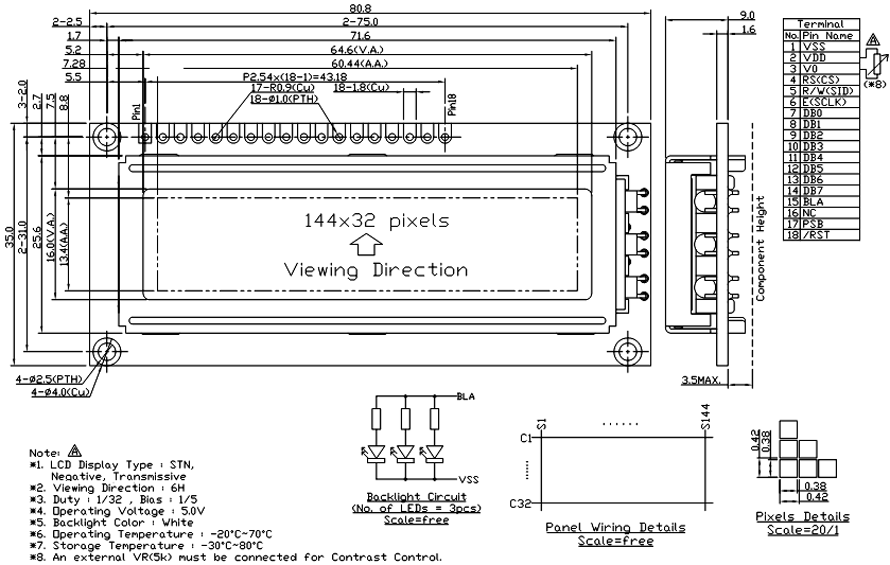

LM3037-1 STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM3037-1

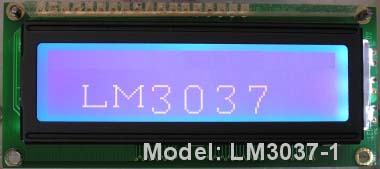

Общий вид модуля LM3037-1
Образец модуля LM3037-1

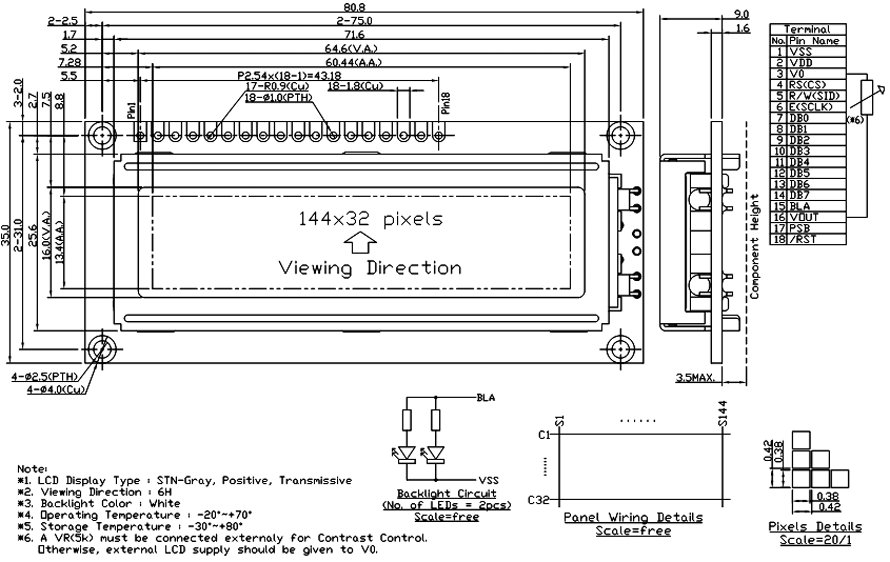

LM3037A STN PanelLED BacklightBuilt VLCD Booster Чертежи  модуля  LM3037A

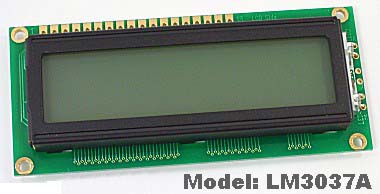

Общий вид модуля LM3037A
Образец модуля  LM3037A

Обозначения:

FSTN Panel
ЖКИ панель FSTN-типа; серый фон
параллельный интрефейс
3V питание и управление
STN Panel
ЖКИ панель STN-типа; негативное изображение; синий фон
последовательный интрефейс
5V питание и управление
STN Panel
ЖКИ панель STN-типа; серый фон
встроенная в ROM таблица символов упрощенного китайского (GB code)
LED Backlight
зеленая светодиодная подсветка
Built VLCD Booster
встроенный усилитель управления матрицей

LED Backlight
белая светодиодная подсветка
