Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них

Шаг 0,80 x 1,20 мм

(шаг между выводами в ряду 0,80 мм; расстояние между рядами 1,20 мм у двухрядных)

Максимальный ток: 0.75 A AC/DC	Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0) Материал контактов: фосфористая бронза Стандартное покрытие контактов: золочение
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 30 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

     Вилки штыревые (штыревые линейки, штыревые соединители, штыревые разъемы) с шагом 0,80 x 1,20 мм изготавливаются на фабрике в виде линеек с надрезанным изолятором по 2x50 контактов.
     Затем они могут быть разрезаны на фабрике на специальном приспособлении на требуемое количество контактов: двухрядные вилки режутся на любое четное количество контактов: 2, 4, 6... и т.д.
     Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Гнезда для штыревых вилок изготавливаются методом литья сразу на нужное количество контактов.

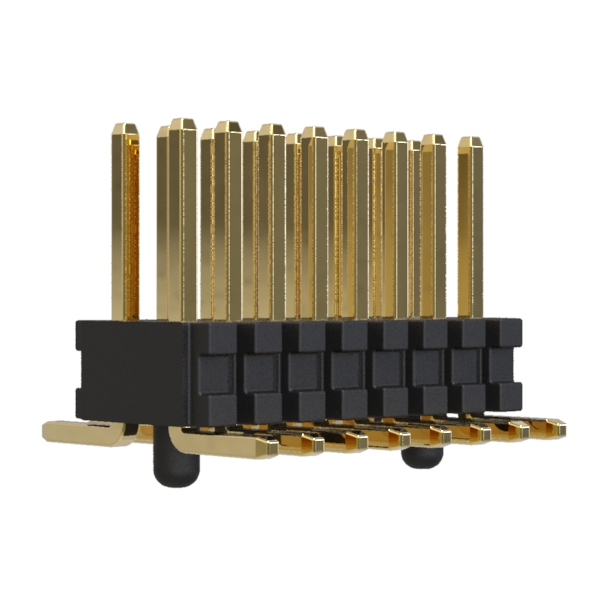

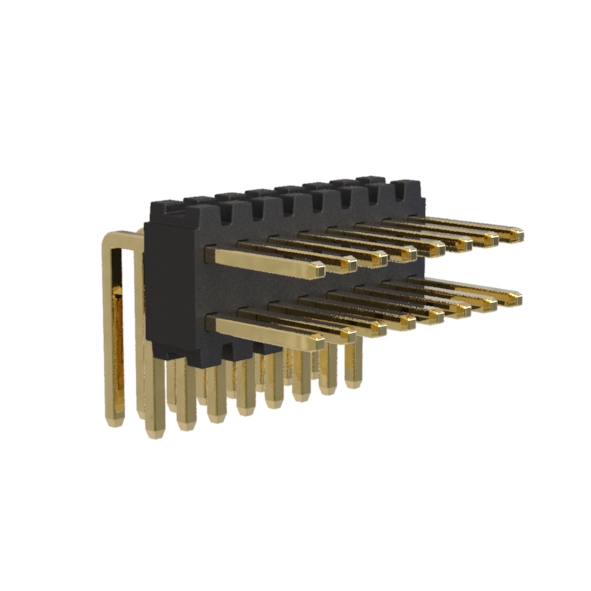

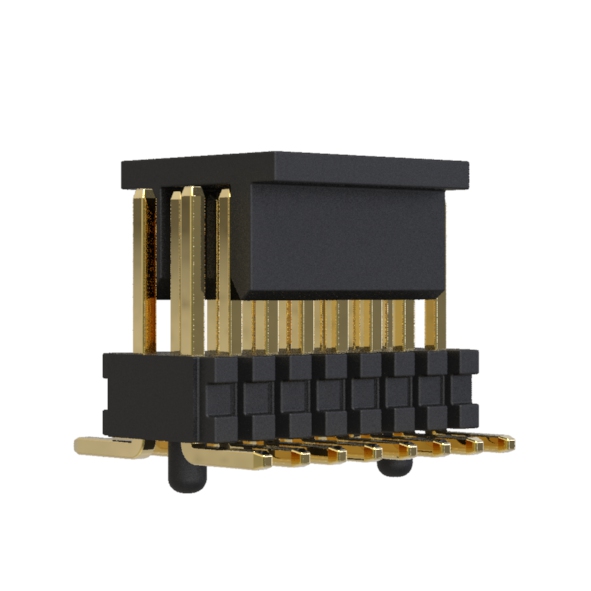

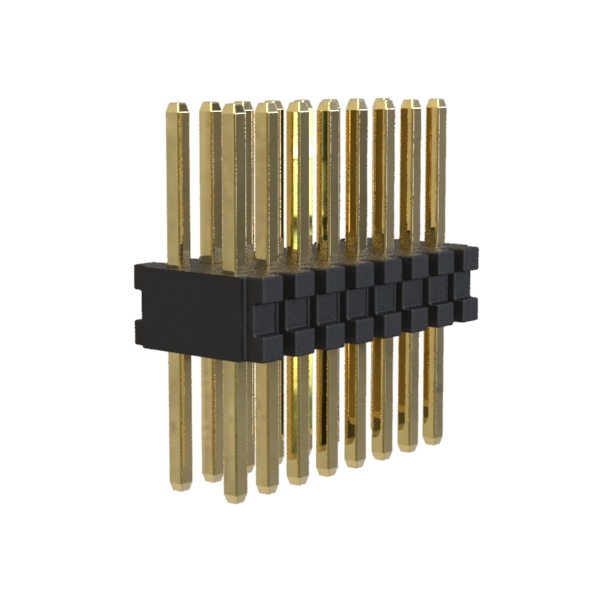

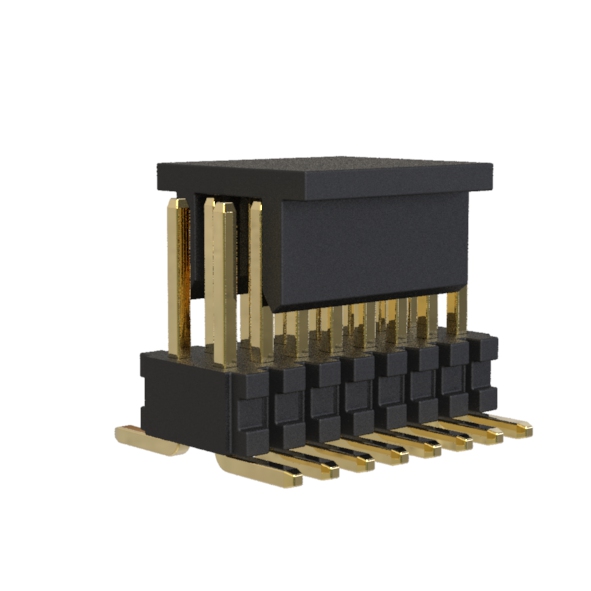

1713R-12xx серия	1713S-12xx серия	1713SM-12xx серия	1713SM-12xxCG серия	1713SM-12xxCP серия	1713SM-12xxPG серия

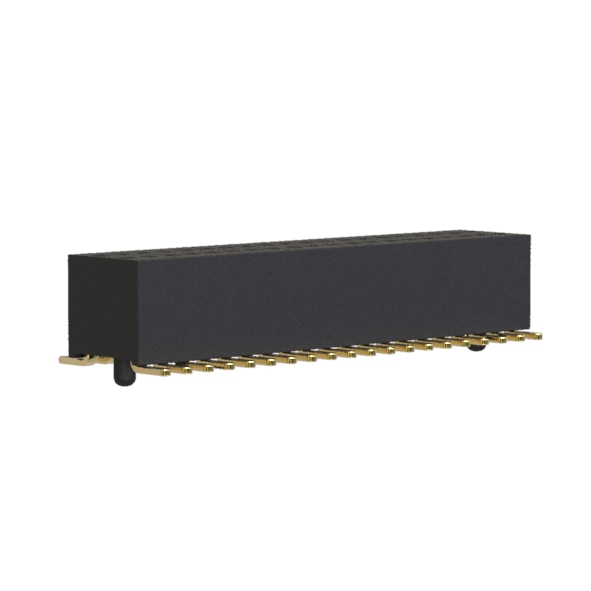

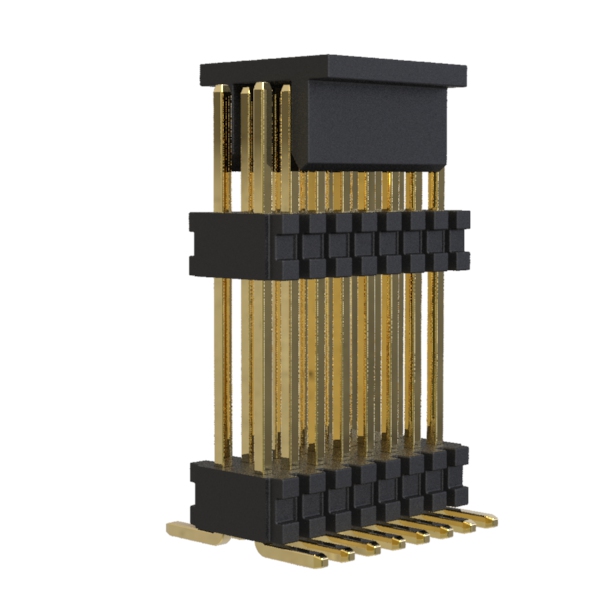

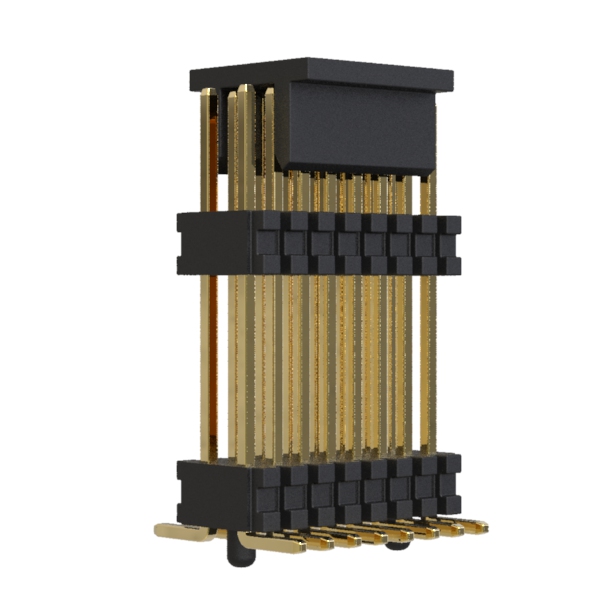

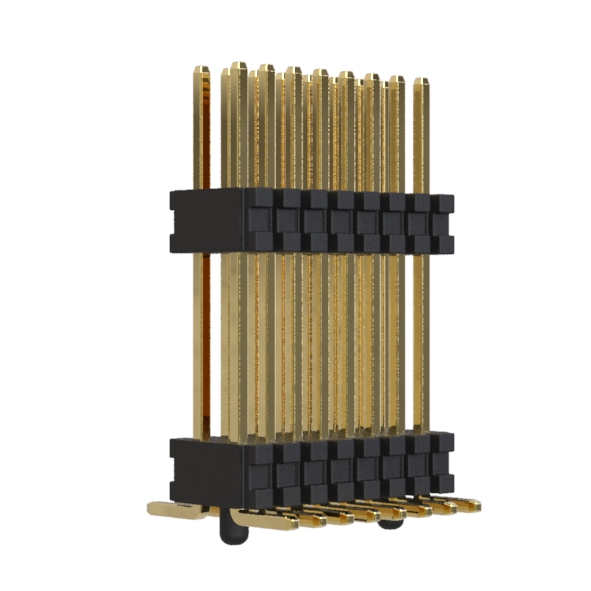

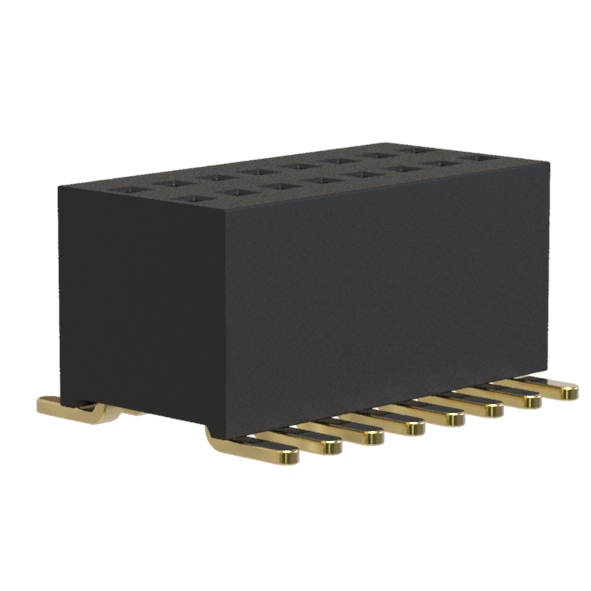

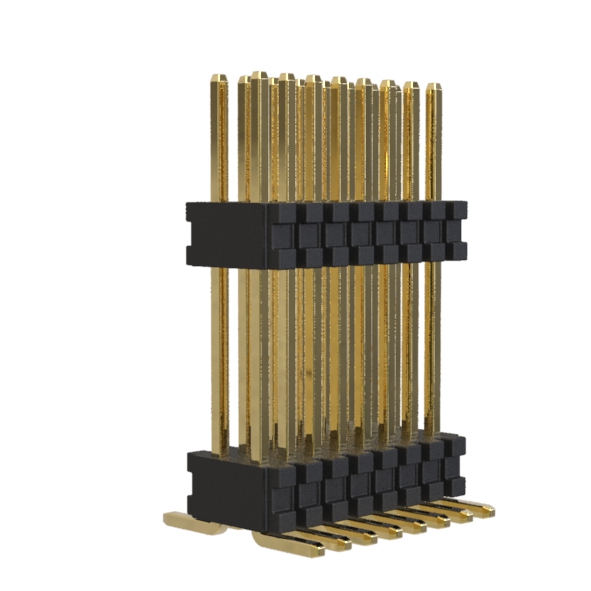

1713SMDI-22xx серия	1713SMDI-22xxCG серия	1713SMDI-22xxCP серия	1713SMDI-22xxPG серия	2731SM-02xx серия	2731SM-02xxCG серия

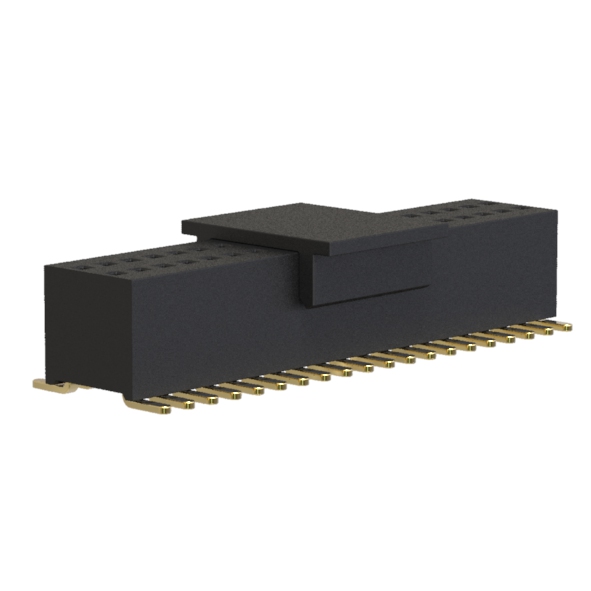

2731SM-02xxCP серия	2731SM-02xxPG серия
