| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |
DS1011-08 серия |
|

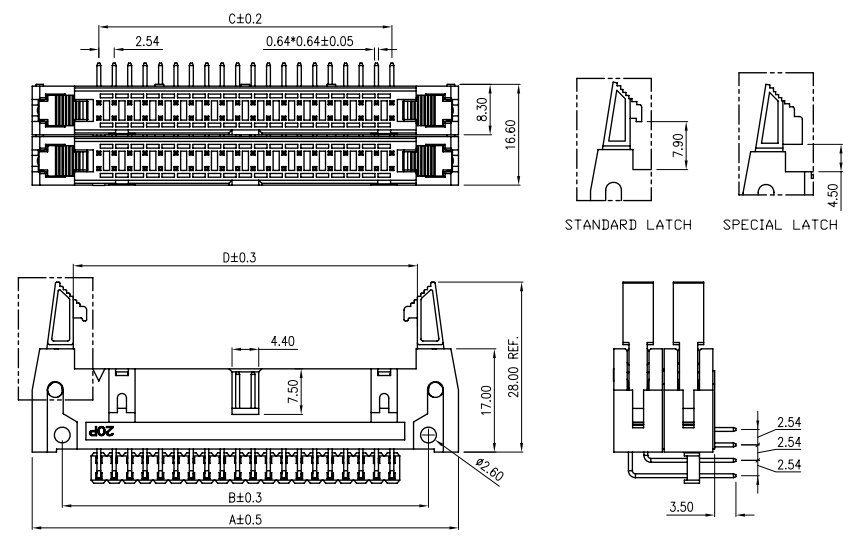

вилки сдвоенные закрытые с защелками угловые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
| DS1011-08 |
- |
40 |
R |
B |
Si |
B |
7 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
1) серия:
DS1011-08
2) количество контактов (10...64):
10: 2x5
14: 2x7
16: 2x8
20: 2x10
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
3) тип:
R: угловой
4) длина защелки:
B: удлиненная
5) покрытие контактов:
Si: полное золочение
6) цвет корпуса:
B: черный
7) размер запора на защелке:
7: 7.90 мм (стандарт)
4: 4,50 мм (заказной)
|
Вилки сдвоенные закрытые с защелками угловые на плату для монтажа в отверстия серии DS1011-08), шаг 2.54x2.54 мм предназначены для совместного использования с сериями 4401-XX (IDC-XX) или RA внутри электронной аппаратуры.
Вилки сдвоенные закрытые с защелками угловые на плату для монтажа в отверстия серии DS1011-08), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 16353 |
DS1011-08-10RBSiB7 |
2x5 |
32,10 |
22,20 |
10,16 |
18,10 |
| 16367 |
DS1011-08-14RBSiB7 |
2x7 |
37,18 |
27,28 |
15,24 |
23,18 |
| 16368 |
DS1011-08-16RBSiB7 |
2x8 |
39,72 |
29,82 |
17,78 |
25,72 |
| 16369 |
DS1011-08-20RBSiB7 |
2x10 |
44,80 |
34,90 |
22,86 |
30,47 |
| 16370 |
DS1011-08-26RBSiB7 |
2x13 |
52,42 |
42,52 |
30,48 |
38,42 |
| 16371 |
DS1011-08-30RBSiB7 |
2x15 |
57,50 |
47,60 |
35,56 |
43,50 |
| 16372 |
DS1011-08-34RBSiB7 |
2x17 |
62,58 |
52,68 |
40,64 |
48,58 |
| 16373 |
DS1011-08-40RBSiB7 |
2x20 |
70,20 |
60,30 |
48,26 |
56,20 |
| 16375 |
DS1011-08-50RBSiB7 |
2x25 |
82,90 |
73,00 |
60,96 |
68,90 |
| 16377 |
DS1011-08-60RBSiB7 |
2x30 |
95,60 |
85,70 |
73,66 |
81,60 |
| 48163 |
DS1011-08-64RBSiB7 |
2x32 |
100,68 |
90,78 |
78,74 |
86,68 |

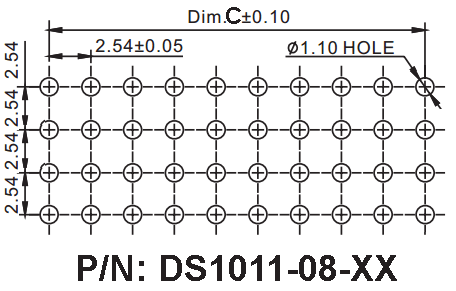

Разметка платы
|
|
|
|
|
