Разъемы (соединители)

RA серия: разъемы кабель-плата

Шаг 2,54 мм


Электрические характеристики:
Номинальный ток: 1A AC, DC
Номинальное напряжение: 300В AC, DC
Рабочая температура: -55...+85°С
Сопротивление контактов: <15 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1000В AC в течение 1 мин.


PDF

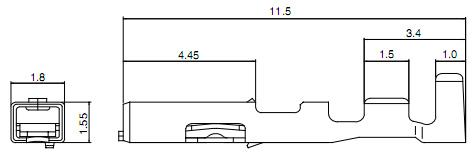

Контакты:
Код
товара
Марка Аналог Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
177965 RA-SC1290 T3211S1P01 0,13-0,33 26-22 1,3-1,7 10000

Материал: фосфористая бронза, лужение

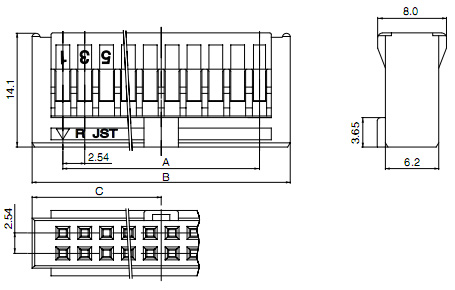

Корпус розетки:
Код
товара
Марка Аналог Кол-во
контактов
Размеры, мм Упаковка, шт.
A B C
177954 RA-1011 3360-H10B01 2x5 10,16 17,50 8,75 1000
177955 RA-1411 3360-H14B01 2x7 15,24 22,58 11,29 1000
177956 RA-1611 3360-H16B01 2x8 17,78 25,12 12,56 1000
177957 RA-2011 3360-H20B01 2x10 22,86 30,20 15,10 1000
177958 RA-2411 3360-H24B01 2x12 27,94 35,28 17,64 1000
177959 RA-2611 3360-H26B01 2x13 30,48 37,82 18,91 1000
177960 RA-3011 3360-H30B01 2x15 35,56 42,90 21,45 500
177961 RA-3411 3360-H34B01 2x17 40,64 47,98 23,99 500
177962 RA-4011 3360-H40B01 2x20 48,26 55,60 27,80 500
177963 RA-5011 3360-H50B01 2x25 60,96 68,30 34,15 500
177964 RA-6011 3360-H60B01 2x30 73,66 81,00 40,50 500



Вилки на плату:
Кол-во
контактов
RA header RX header RK header
Прямые Угловые Прямые Угловые Прямые Угловые
10 RA-H101TD-1190 RA-H101SP-1190 - - - -
16 RA-H161TP-1190 RA-H161SD-1190 - - - -
20 RA-H201TD-1190 RA-H201SD-1190 RX-H201TD-1190 RX-H201SD-1190 - -
26 RA-H261TD-1190 RA-H261SD-1190 - - - -
30 RA-H301TD-1190 - - - - -
34 RA-H341TD-1190 RA-H341SD-1190 RX-H341TP-1190 RX-H341SD-1190 RK-H341TP-0190 RK-H341SD-0190
40 RA-H401TD-1190 RA-H401SD-1190 RX-H401TD-1190 RX-H401SD-1190 RK-H401TD-0190 RK-H401SD-0190
50 RA-H501TD-1190 RA-H501SD-1190 RX-H501TD-1190 RX-H501SD-1190 - -
60 RA-H601TD-1190 RA-H601SD-1190 RX-H601TD-1190 RX-H601SD-1190 - -

Другие серии вилок, подходящие для серии RA:

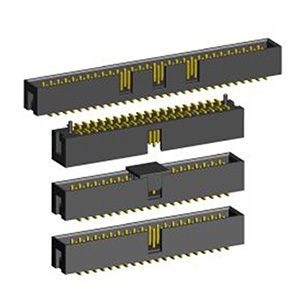

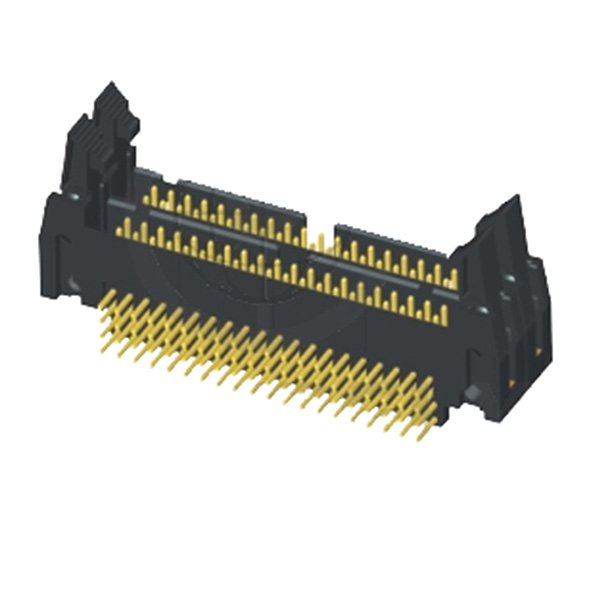

2216S-XX-02 (IDMR-XX) серия, вилка закрытая с выталкивателями 7,75мм угловая на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC 2216R-XX-02 (IDMR-XX) серия, вилка закрытая с защелками 7,75мм угловая на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC 2216SM-XX-02 (IDMR-XX) серия, вилка закрытая с выталкивателями 7,75мм угловая на плату для поверхностного (SMD) монтажа, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC 2Вилки сдвоенные закрытые с защелками угловые на плату для монтажа в отверстия серии DS1011-08, шаг 2.54x2.54 мм, Разъемы для плоского кабеля серии IDC 2316S-XXG-PG (BH-XX) серия, вилка закрытая прямая с направляющими на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC
2216S-XXG-XX
(SCM-XX-XX,
DS1011-XXR-XX,
IDCC-XXMR-XX)
2216R-XX-XX
(SCM-XXR-XX)
2216SM-XX-XX
(SCM-XXSM-XX)
DS1011-08 2316S-XXG-XX
(BH-XX)

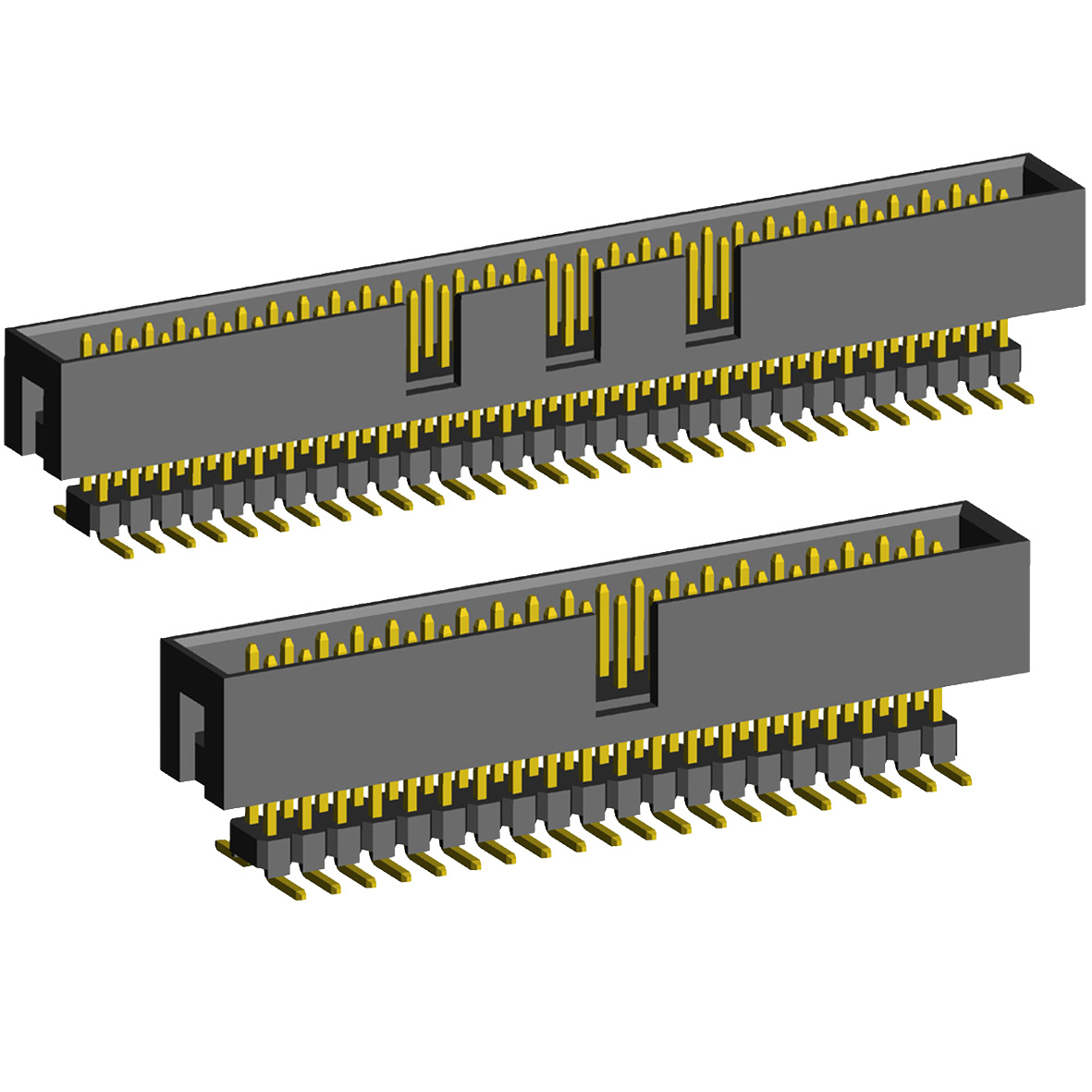

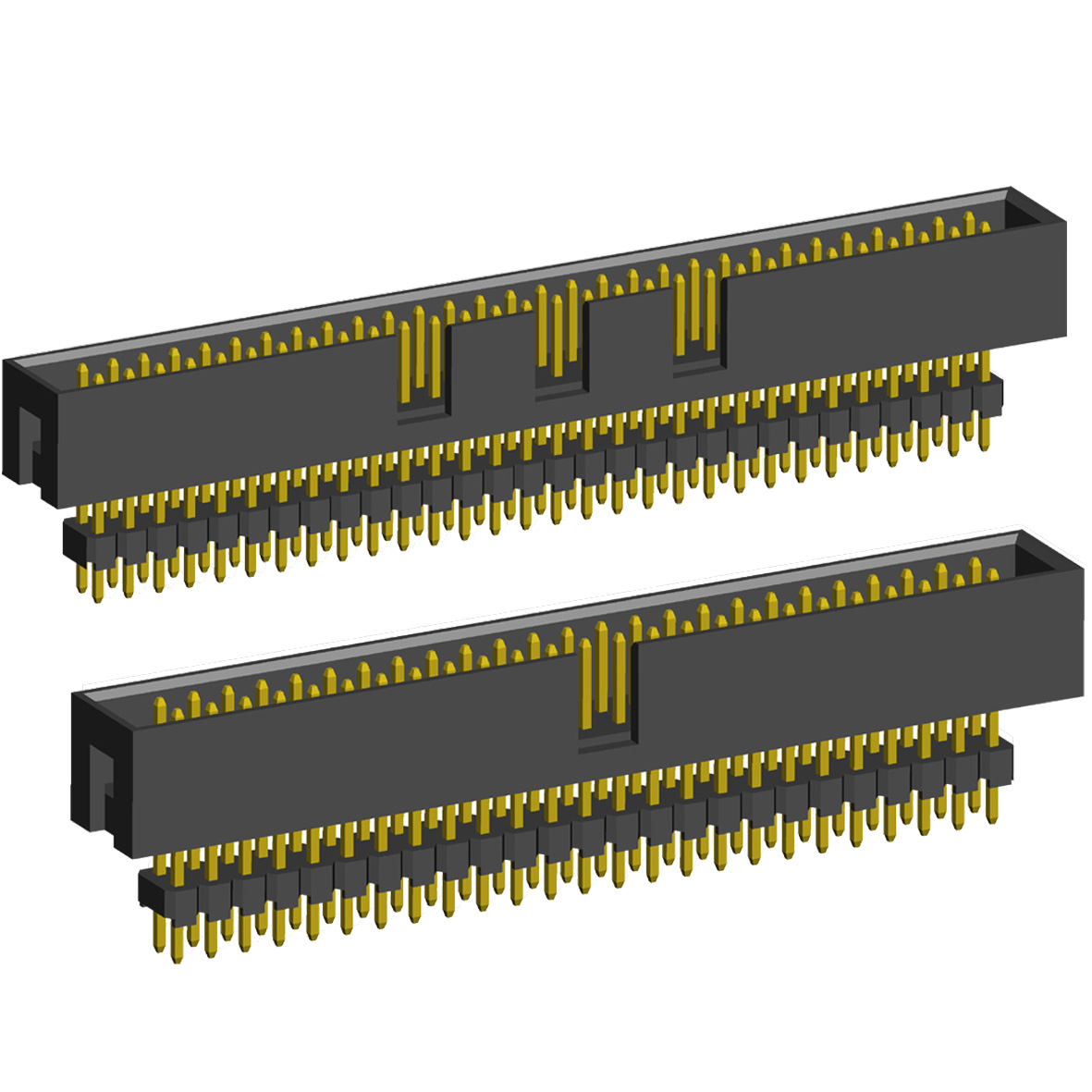

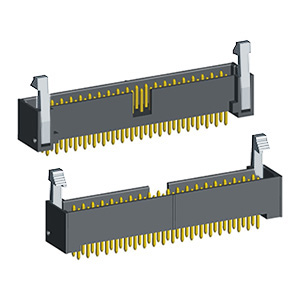

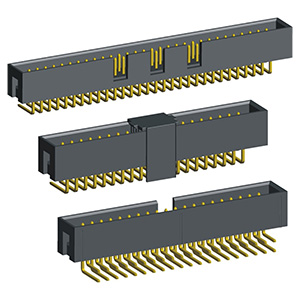

2316R-XXG-XX (BH-XXR) серия, вилка закрытая угловая на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC 2316SM-XXG-CP (BH-XXSMD) серия, вилка закрытая прямая с монтажной крышкой для поверхностного монтажа на плату , шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC 2316113-XXG-1500 (BHE-XX) серия, вилка закрытая прямая приподнятая на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC 2316113SM-XXG-1300 (BHE-XXSMD) серия, вилка закрытая прямая приподнятая на плату для поверхностного монтажа, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC 2316S-XXG-XX серия, вилки закрытые с защелками прямые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC
2316R-XXG
(BH-XXR)
2316SM-XXG-XX
(BH-XXSMD)
2316113-XXG-1500
(BHE-XX)
2316113SM-XXG-1300
(BHE-XXSMD)
2316S-XXG-01/02
2316R-XXG-XX серия, вилки закрытые с защелками угловые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC 4406-XX (IDM-XX) серия, Вилки с монтажными 4406-XX (IDM-XX) серия, Вилки с монтажными
2316R-XXG-01/02 4406-XX
(IDM-xx,
DS1015-xxM)
4406-XX-01
(IDM-xxA,
DS1015-xx)
4407-XX
(IDCC-XX,
DS1012-xxM)
4407-XX-01
(IDCC-XXA,
DS1012-xxN)
