| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |
2216R-XX-XX (SCM-XXR-XX, DS1011-XXR-XX, IDCC-XXMR-XX) серия |
|
вилки закрытые с защелками угловые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
| 2216 |
R |
- |
40 |
G |
- |
01 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) Cерия:
2216
2) Тип:
S: прямой
R: угловой
SM: для поверхностного (SMD) монтажа
3) Количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
4) Покрытие контактов:
G: золочение
5) Длина защелки:
01: 3,80 мм
02: 7,75 мм
|
Вилки закрытые прямые на плату для монтажа в отверстия серии 22216R-XX-XX (SCM-XXR-XX, DS1011-XXR-XX, IDCC-XXMR-XX), шаг 2.54x2.54 мм предназначены для совместного использования с сериями 4401-XX (IDC-XX) или RA внутри электронной аппаратуры.
Вилки закрытые прямые на плату для монтажа в отверстия серии 2216R-XX-XX (SCM-XXR-XX, DS1011-XXR-XX, IDCC-XXMR-XX), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрик |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|

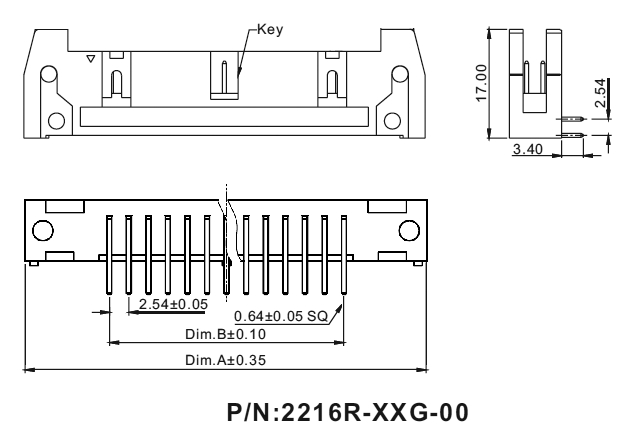

без защелок:
| 16354 |
2216R-06G-00 |
SCM-06R-00, DS1011-06R-00, IDCC-06MR-00 |
2x3 |
27,12 |
5,08 |
| 16355 |
2216R-08G-00 |
SCM-08R-00, DS1011-08R-00, IDCC-08MR-00 |
2x4 |
29,66 |
7,62 |
| 16356 |
2216R-10G-00 |
SCM-10R-00, DS1011-10R-00, IDCC-10MR-00 |
2x5 |
32,20 |
10,16 |
| 16357 |
2216R-12G-00 |
SCM-12R-00, DS1011-12R-00, IDCC-12MR-00 |
2x6 |
34,74 |
12,70 |
| 16358 |
2216R-14G-00 |
SCM-14R-00, DS1011-14R-00, IDCC-14MR-00 |
2x7 |
37,28 |
15,24 |
| 16359 |
2216R-16G-00 |
SCM-16R-00, DS1011-16R-00, IDCC-16MR-00 |
2x8 |
39,82 |
17,78 |
| 17263 |
2216R-20G-00 |
SCM-20R-00, DS1011-20R-00, IDCC-20MR-00 |
2x10 |
44,90 |
22,86 |
| 16360 |
2216R-24G-00 |
SCM-24R-00, DS1011-24R-00, IDCC-24MR-00 |
2x12 |
49,98 |
27,94 |
| 16361 |
2216R-26G-00 |
SCM-26R-00, DS1011-26R-00, IDCC-26MR-00 |
2x13 |
52,52 |
30,48 |
| 16362 |
2216R-30G-00 |
SCM-30R-00, DS1011-30R-00, IDCC-30MR-00 |
2x15 |
57,60 |
35,56 |
| 17395 |
2216R-34G-00 |
SCM-34R-00, DS1011-34R-00, IDCC-34MR-00 |
2x17 |
62,68 |
40,64 |
| 16363 |
2216R-40G-00 |
SCM-40R-00, DS1011-40R-00, IDCC-40MR-00 |
2x20 |
70,30 |
48,26 |
| 16364 |
2216R-50G-00 |
SCM-50R-00, DS1011-50R-00, IDCC-50MR-00 |
2x25 |
83,00 |
60,96 |
| 16365 |
2216R-60G-00 |
SCM-60R-00, DS1011-60R-00, IDCC-60MR-00 |
2x30 |
95,70 |
73,66 |
| 16366 |
2216R-64G-00 |
SCM-64R-00, DS1011-64R-00, IDCC-64MR-00 |
2x32 |
100,78 |
78,74 |

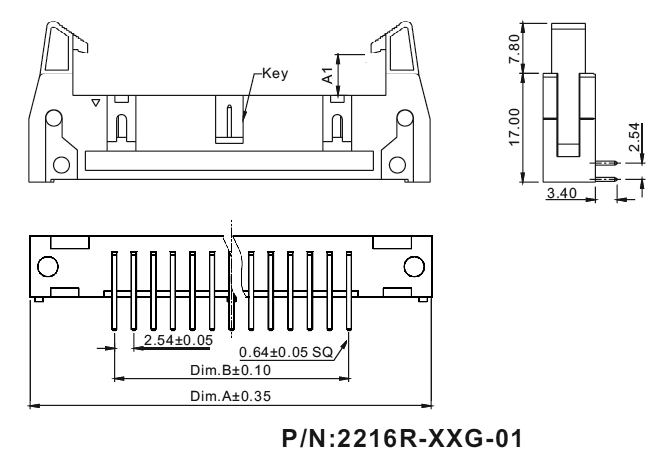

с короткими защелками:
| 48205 |
2216R-06-01 |
SCM-06R-01, DS1011-06R-01, IDCC-06MR-01 |
2x3 |
27,12 |
5,08 |
3,80 |
| 48206 |
2216R-08-01 |
SCM-08R-01, DS1011-08R-01, IDCC-08MR-01 |
2x4 |
29,66 |
7,62 |
| 48207 |
2216R-10-01 |
SCM-10R-01, DS1011-10R-01, IDCC-10MR-01 |
2x5 |
32,20 |
10,16 |
| 48208 |
2216R-12-01 |
SCM-12R-01, DS1011-12R-01, IDCC-12MR-01 |
2x6 |
34,74 |
12,70 |
| 48209 |
2216R-14-01 |
SCM-14R-01, DS1011-14R-01, IDCC-14MR-01 |
2x7 |
37,28 |
15,24 |
| 48210 |
2216R-16-01 |
SCM-16R-01, DS1011-16R-01, IDCC-16MR-01 |
2x8 |
39,82 |
17,78 |
| 48211 |
2216R-20-01 |
SCM-20R-01, DS1011-20R-01, IDCC-20MR-01 |
2x10 |
44,90 |
22,86 |
| 48212 |
2216R-24-01 |
SCM-24R-01, DS1011-24R-01, IDCC-24MR-01 |
2x12 |
49,98 |
27,94 |
| 48213 |
2216R-26-01 |
SCM-26R-01, DS1011-26R-01, IDCC-26MR-01 |
2x13 |
52,52 |
30,48 |
| 48214 |
2216R-30-01 |
SCM-30R-01, DS1011-30R-01, IDCC-30MR-01 |
2x15 |
57,60 |
35,56 |
| 48215 |
2216R-34-01 |
SCM-34R-01, DS1011-34R-01, IDCC-34MR-01 |
2x17 |
62,68 |
40,64 |
| 48216 |
2216R-40-01 |
SCM-40R-01, DS1011-40R-01, IDCC-40MR-01 |
2x20 |
70,30 |
48,26 |
| 48217 |
2216R-50-01 |
SCM-50R-01, DS1011-50R-01, IDCC-50MR-01 |
2x25 |
83,00 |
60,96 |
| 48218 |
2216R-60-01 |
SCM-60R-01, DS1011-60R-01, IDCC-60MR-01 |
2x30 |
95,70 |
73,66 |
| 48219 |
2216R-64-01 |
SCM-64R-01, DS1011-64R-01, IDCC-64MR-01 |
2x32 |
100,78 |
78,74 |
с длинными защелками:
| 48220 |
2216R-06-02 |
SCM-06R-02, DS1011-06R-02, IDCC-06MR-02 |
2x3 |
27,12 |
5,08 |
7,75 |
| 48221 |
2216R-08-02 |
SCM-08R-02, DS1011-08R-02, IDCC-08MR-02 |
2x4 |
29,66 |
7,62 |
| 17504 |
2216R-10-02 |
SCM-10R-02, DS1011-10R-02, IDCC-10MR-02 |
2x5 |
32,20 |
10,16 |
| 48222 |
2216R-12-02 |
SCM-12R-02, DS1011-12R-02, IDCC-12MR-02 |
2x6 |
34,74 |
12,70 |
| 48223 |
2216R-14-02 |
SCM-14R-02, DS1011-14R-02, IDCC-14MR-02 |
2x7 |
37,28 |
15,24 |
| 48224 |
2216R-16-02 |
SCM-16R-02, DS1011-16R-02, IDCC-16MR-02 |
2x8 |
39,82 |
17,78 |
| 48225 |
2216R-20-02 |
SCM-20R-02, DS1011-20R-02, IDCC-20MR-02 |
2x10 |
44,90 |
22,86 |
| 48226 |
2216R-24-02 |
SCM-24R-02, DS1011-24R-02, IDCC-24MR-02 |
2x12 |
49,98 |
27,94 |
| 48227 |
2216R-26-02 |
SCM-26R-02, DS1011-26R-02, IDCC-26MR-02 |
2x13 |
52,52 |
30,48 |
| 48228 |
2216R-30-02 |
SCM-30R-02, DS1011-30R-02, IDCC-30MR-02 |
2x15 |
57,60 |
35,56 |
| 48229 |
2216R-34-02 |
SCM-34R-02, DS1011-34R-02, IDCC-34MR-02 |
2x17 |
62,68 |
40,64 |
| 48230 |
2216R-40-02 |
SCM-40R-02, DS1011-40R-02, IDCC-40MR-02 |
2x20 |
70,30 |
48,26 |
| 48231 |
2216R-50-02 |
SCM-50R-02, DS1011-50R-02, IDCC-50MR-02 |
2x25 |
83,00 |
60,96 |
| 48232 |
2216R-60-02 |
SCM-60R-02, DS1011-60R-02, IDCC-60MR-02 |
2x30 |
95,70 |
73,66 |
| 48233 |
2216R-64-02 |
SCM-64R-02, DS1011-64R-02, IDCC-64MR-02 |
2x32 |
100,78 |
78,74 |
Разметка платы
|
|
|
|
|
