| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |
2216S-XX-XX (SCM-XXS-XX, DS1011-XXS-XX, IDCC-XXMS-XX) серия |
|
вилки закрытые с защелками прямые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
| 2216 |
S |
- |
40 |
G |
- |
01 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) Cерия:
2216
2) Тип:
S: прямой
R: угловой
SM: для поверхностного (SMD) монтажа
3) Количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
4) Покрытие контактов:
G: золочение
5) Длина защелки:
01: 3,80 мм
02: 7,75 мм
00: без защелок
|
Вилки закрытые прямые на плату для монтажа в отверстия серии 2216S-XXG-XX (SCM-XXS-XX, DS1011-XXS-XX, IDCC-XXMS-XX), шаг 2.54x2.54 мм предназначены для совместного использования с сериями 4401-XX (IDC-XX) или RA внутри электронной аппаратуры.
Вилки закрытые прямые на плату для монтажа в отверстия серии 2216S-XXG-XX (SCM-XXS-XX, DS1011-XXS-XX, IDCC-XXMS-XX), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрик |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|

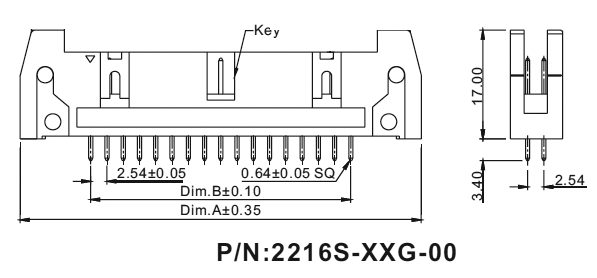

без защелок:
| 48163 |
2216S-06G-00 |
SCM-06S-00, DS1011-06S-00, IDCC-06MS-00 |
2x3 |
27,12 |
5,08 |
| 48164 |
2216S-08G-00 |
SCM-08S-00, DS1011-08S-00, IDCC-08MS-00 |
2x4 |
29,66 |
7,62 |
| 48165 |
2216S-10G-00 |
SCM-10S-00, DS1011-10S-00, IDCC-10MS-00 |
2x5 |
32,20 |
10,16 |
| 48166 |
2216S-12G-00 |
SCM-12S-00, DS1011-12S-00, IDCC-12MS-00 |
2x6 |
34,74 |
12,70 |
| 48167 |
2216S-14G-00 |
SCM-14S-00, DS1011-14S-00, IDCC-14MS-00 |
2x7 |
37,28 |
15,24 |
| 48168 |
2216S-16G-00 |
SCM-16S-00, DS1011-16S-00, IDCC-16MS-00 |
2x8 |
39,82 |
17,78 |
| 48169 |
2216S-20G-00 |
SCM-20S-00, DS1011-20S-00, IDCC-20MS-00 |
2x10 |
44,90 |
22,86 |
| 48170 |
2216S-24G-00 |
SCM-24S-00, DS1011-24S-00, IDCC-24MS-00 |
2x12 |
49,98 |
27,94 |
| 48171 |
2216S-26G-00 |
SCM-26S-00, DS1011-26S-00, IDCC-26MS-00 |
2x13 |
52,52 |
30,48 |
| 48172 |
2216S-30G-00 |
SCM-30S-00, DS1011-30S-00, IDCC-30MS-00 |
2x15 |
57,60 |
35,56 |
| 48173 |
2216S-34G-00 |
SCM-34S-00, DS1011-34S-00, IDCC-34MS-00 |
2x17 |
62,68 |
40,64 |
| 48174 |
2216S-40G-00 |
SCM-40S-00, DS1011-40S-00, IDCC-40MS-00 |
2x20 |
70,30 |
48,26 |
| 48175 |
2216S-50G-00 |
SCM-50S-00, DS1011-50S-00, IDCC-50MS-00 |
2x25 |
83,00 |
60,96 |
| 48176 |
2216S-60G-00 |
SCM-60S-00, DS1011-60S-00, IDCC-60MS-00 |
2x30 |
95,70 |
73,66 |
| 48177 |
2216S-64G-00 |
SCM-64S-00, DS1011-64S-00, IDCC-64MS-00 |
2x32 |
100,78 |
78,74 |

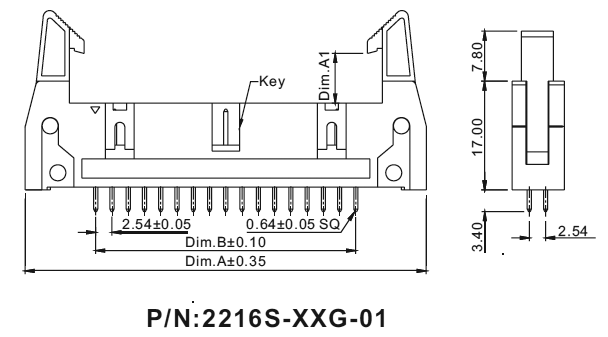

с короткими защелками:
| 48178 |
2216S-06G-01 |
SCM-06S-01, DS1011-06S-01, IDCC-06MS-01 |
2x3 |
27,12 |
5,08 |
3,80 |
| 48179 |
2216S-08G-01 |
SCM-08S-01, DS1011-08S-01, IDCC-08MS-01 |
2x4 |
29,66 |
7,62 |
| 48180 |
2216S-10G-01 |
SCM-10S-01, DS1011-10S-01, IDCC-10MS-01 |
2x5 |
32,20 |
10,16 |
| 48181 |
2216S-12G-01 |
SCM-12S-01, DS1011-12S-01, IDCC-12MS-01 |
2x6 |
34,74 |
12,70 |
| 48182 |
2216S-14G-01 |
SCM-14S-01, DS1011-14S-01, IDCC-14MS-01 |
2x7 |
37,28 |
15,24 |
| 48183 |
2216S-16G-01 |
SCM-16S-01, DS1011-16S-01, IDCC-16MS-01 |
2x8 |
39,82 |
17,78 |
| 48184 |
2216S-20G-01 |
SCM-20S-01, DS1011-20S-01, IDCC-20MS-01 |
2x10 |
44,90 |
22,86 |
| 48185 |
2216S-24G-01 |
SCM-24S-01, DS1011-24S-01, IDCC-24MS-01 |
2x12 |
49,98 |
27,94 |
| 46104 |
2216S-26G-01 |
SCM-26S-01, DS1011-26S-01, IDCC-26MS-01 |
2x13 |
52,52 |
30,48 |
| 48186 |
2216S-30G-01 |
SCM-30S-01, DS1011-30S-01, IDCC-30MS-01 |
2x15 |
57,60 |
35,56 |
| 48187 |
2216S-34G-01 |
SCM-34S-01, DS1011-34S-01, IDCC-34MS-01 |
2x17 |
62,68 |
40,64 |
| 48188 |
2216S-40G-01 |
SCM-40S-01, DS1011-40S-01, IDCC-40MS-01 |
2x20 |
70,30 |
48,26 |
| 48189 |
2216S-50G-01 |
SCM-50S-01, DS1011-50S-01, IDCC-50MS-01 |
2x25 |
83,00 |
60,96 |
| 48190 |
2216S-60G-01 |
SCM-60S-01, DS1011-60S-01, IDCC-60MS-01 |
2x30 |
95,70 |
73,66 |
| 48191 |
2216S-64G-01 |
SCM-64S-01, DS1011-64S-01, IDCC-64MS-01 |
2x32 |
100,78 |
78,74 |

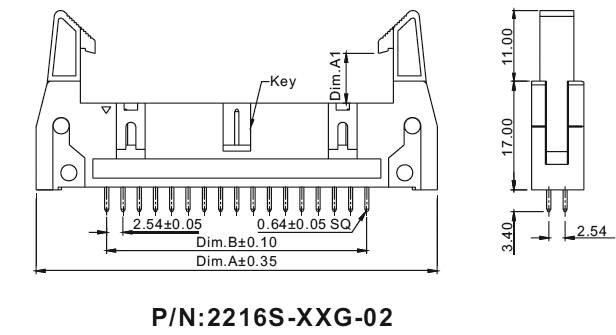

с длинными защелками:
| 48192 |
2216S-06G-02 |
SCM-06S-02, DS1011-06S-02, IDCC-06MS-02 |
2x3 |
27,12 |
5,08 |
7,75 |
| 48193 |
2216S-08G-02 |
SCM-08S-02, DS1011-08S-02, IDCC-08MS-02 |
2x4 |
29,66 |
7,62 |
| 11015 |
2216S-10G-02 |
SCM-10S-02, DS1011-10S-02, IDCC-10MS-02 |
2x5 |
32,20 |
10,16 |
| 48194 |
2216S-12G-02 |
SCM-12S-02, DS1011-12S-02, IDCC-12MS-02 |
2x6 |
34,74 |
12,70 |
| 11016 |
2216S-14G-02 |
SCM-14S-02, DS1011-14S-02, IDCC-14MS-02 |
2x7 |
37,28 |
15,24 |
| 11014 |
2216S-16G-02 |
SCM-16S-02, DS1011-16S-02, IDCC-16MS-02 |
2x8 |
39,82 |
17,78 |
| 11017 |
2216S-20G-02 |
SCM-20S-02, DS1011-20S-02, IDCC-20MS-02 |
2x10 |
44,90 |
22,86 |
| 11018 |
2216S-24G-02 |
SCM-24S-02, DS1011-24S-02, IDCC-24MS-02 |
2x12 |
49,98 |
27,94 |
| 11019 |
2216S-26G-02 |
SCM-26S-02, DS1011-26S-02, IDCC-26MS-02 |
2x13 |
52,52 |
30,48 |
| 11020 |
2216S-30G-02 |
SCM-30S-02, DS1011-30S-02, IDCC-30MS-02 |
2x15 |
57,60 |
35,56 |
| 11021 |
2216S-34G-02 |
SCM-34S-02, DS1011-34S-02, IDCC-34MS-02 |
2x17 |
62,68 |
40,64 |
| 11022 |
2216S-40G-02 |
SCM-40S-02, DS1011-40S-02, IDCC-40MS-02 |
2x20 |
70,30 |
48,26 |
| 11024 |
2216S-50G-02 |
SCM-50S-02, DS1011-50S-02, IDCC-50MS-02 |
2x25 |
83,00 |
60,96 |
| 11026 |
2216S-60G-02 |
SCM-60S-02, DS1011-60S-02, IDCC-60MS-02 |
2x30 |
95,70 |
73,66 |
| 11027 |
2216S-64G-02 |
SCM-64S-02, DS1011-64S-02, IDCC-64MS-02 |
2x32 |
100,78 |
78,74 |
Разметка платы
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
