| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |
2216SM-XX-XX (SCM-XXSM-XX, DS1011-XXSM-XX, IDCC-XXMSM-XX) серия |
|
вилки закрытые с защелками для поверхностного (SMD) монтажа, шаг 2,54 мм x 2,54мм
|
|
|
| 2216 |
SM |
- |
40 |
G |
- |
01 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) Cерия:
2216
2) Тип:
S: прямой
R: угловой
SM: для поверхностного (SMD) монтажа
3) Количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
4) Покрытие контактов:
G: золочение
5) Длина защелки:
01: 3,80 мм
02: 7,75 мм
00: без защелок
|
Вилки закрытые на плату для поверхностного (SMD) монтажа серии 22216SM-XX-XX (SCM-XXSM-XX, DS1011-XXSM-XX, IDCC-XXMSM-XX), шаг 2.54x2.54 мм предназначены для совместного использования с сериями 4401-XX (IDC-XX) или RA внутри электронной аппаратуры.
Вилки закрытые на плату для поверхностного (SMD) монтажа серии 2216SM-XX-XX (SCM-XXSM-XX, DS1011-XXSM-XX, IDCC-XXMSM-XX), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|

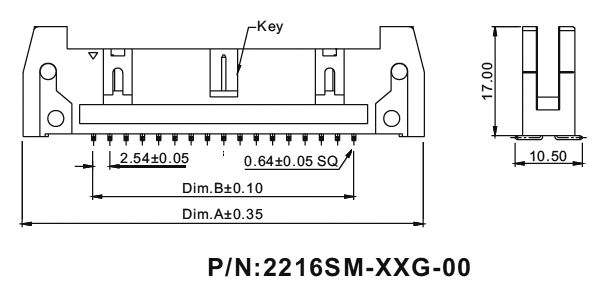

без защелок:
| 177967 |
2216SM-06G-00 |
SCM-06SM-00, DS1011-06SM-00, IDCC-06MSM-00 |
2x3 |
27,12 |
5,08 |
| 177968 |
2216SM-08G-00 |
SCM-08SM-00, DS1011-08SM-00, IDCC-08MSM-00 |
2x4 |
29,66 |
7,62 |
| 177969 |
2216SM-10G-00 |
SCM-10SM-00, DS1011-10SM-00, IDCC-10MSM-00 |
2x5 |
32,20 |
10,16 |
| 177970 |
2216SM-12G-00 |
SCM-12SM-00, DS1011-12SM-00, IDCC-12MSM-00 |
2x6 |
34,74 |
12,70 |
| 177971 |
2216SM-14G-00 |
SCM-14SM-00, DS1011-14SM-00, IDCC-14MSM-00 |
2x7 |
37,28 |
15,24 |
| 177972 |
2216SM-16G-00 |
SCM-16SM-00, DS1011-16SM-00, IDCC-16MSM-00 |
2x8 |
39,82 |
17,78 |
| 177973 |
2216SM-20G-00 |
SCM-20SM-00, DS1011-20SM-00, IDCC-20MSM-00 |
2x10 |
44,90 |
22,86 |
| 177974 |
2216SM-24G-00 |
SCM-24SM-00, DS1011-24SM-00, IDCC-24MSM-00 |
2x12 |
49,98 |
27,94 |
| 177975 |
2216SM-26G-00 |
SCM-26SM-00, DS1011-26SM-00, IDCC-26MSM-00 |
2x13 |
52,52 |
30,48 |
| 177976 |
2216SM-30G-00 |
SCM-30SM-00, DS1011-30SM-00, IDCC-30MSM-00 |
2x15 |
57,60 |
35,56 |
| 177977 |
2216SM-34G-00 |
SCM-34SM-00, DS1011-34SM-00, IDCC-34MSM-00 |
2x17 |
62,68 |
40,64 |
| 177978 |
2216SM-40G-00 |
SCM-40SM-00, DS1011-40SM-00, IDCC-40MSM-00 |
2x20 |
70,30 |
48,26 |
| 177979 |
2216SM-50G-00 |
SCM-50SM-00, DS1011-50SM-00, IDCC-50MSM-00 |
2x25 |
83,00 |
60,96 |
| 177980 |
2216SM-60G-00 |
SCM-60SM-00, DS1011-60SM-00, IDCC-60MSM-00 |
2x30 |
95,70 |
73,66 |
| 177981 |
2216SM-64G-00 |
SCM-64SM-00, DS1011-64SM-00, IDCC-64MSM-00 |
2x32 |
100,78 |
78,74 |

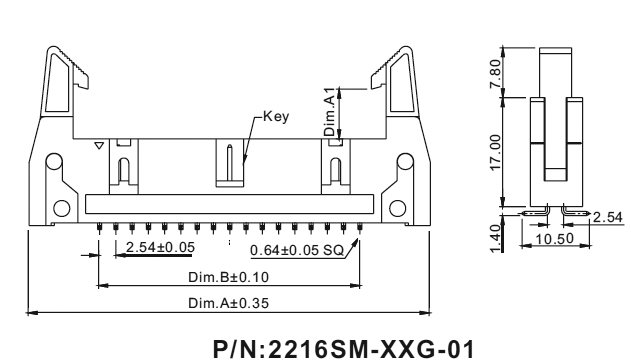

с короткими защелками:
| 48249 |
2216SM-06-01 |
SCM-06SM-01, DS1011-06SM-01, IDCC-06MSM-01 |
2x3 |
27,12 |
5,08 |
3,80 |
| 48250 |
2216SM-08-01 |
SCM-08SM-01, DS1011-08SM-01, IDCC-08MSM-01 |
2x4 |
29,66 |
7,62 |
| 48251 |
2216SM-10-01 |
SCM-10SM-01, DS1011-10SM-01, IDCC-10MSM-01 |
2x5 |
32,20 |
10,16 |
| 48252 |
2216SM-12-01 |
SCM-12SM-01, DS1011-12SM-01, IDCC-12MSM-01 |
2x6 |
34,74 |
12,70 |
| 48253 |
2216SM-14-01 |
SCM-14SM-01, DS1011-14SM-01, IDCC-14MSM-01 |
2x7 |
37,28 |
15,24 |
| 48254 |
2216SM-16-01 |
SCM-16SM-01, DS1011-16SM-01, IDCC-16MSM-01 |
2x8 |
39,82 |
17,78 |
| 48255 |
2216SM-20-01 |
SCM-20SM-01, DS1011-20SM-01, IDCC-20MSM-01 |
2x10 |
44,90 |
22,86 |
| 48256 |
2216SM-24-01 |
SCM-24SM-01, DS1011-24SM-01, IDCC-24MSM-01 |
2x12 |
49,98 |
27,94 |
| 48257 |
2216SM-26-01 |
SCM-26SM-01, DS1011-26SM-01, IDCC-26MSM-01 |
2x13 |
52,52 |
30,48 |
| 48258 |
2216SM-30-01 |
SCM-30SM-01, DS1011-30SM-01, IDCC-30MSM-01 |
2x15 |
57,60 |
35,56 |
| 48259 |
2216SM-34-01 |
SCM-34SM-01, DS1011-34SM-01, IDCC-34MSM-01 |
2x17 |
62,68 |
40,64 |
| 48260 |
2216SM-40-01 |
SCM-40SM-01, DS1011-40SM-01, IDCC-40MSM-01 |
2x20 |
70,30 |
48,26 |
| 48261 |
2216SM-50-01 |
SCM-50SM-01, DS1011-50SM-01, IDCC-50MSM-01 |
2x25 |
83,00 |
60,96 |
| 48262 |
2216SM-60-01 |
SCM-60SM-01, DS1011-60SM-01, IDCC-60MSM-01 |
2x30 |
95,70 |
73,66 |
| 48263 |
2216SM-64-01 |
SCM-64SM-01, DS1011-64SM-01, IDCC-64MSM-01 |
2x32 |
100,78 |
78,74 |

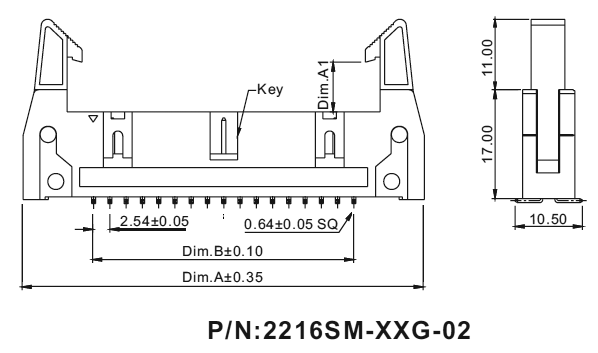

с длинными защелками:
| 48264 |
2216SM-06-02 |
SCM-06SM-02, DS1011-06SM-02, IDCC-06MSM-02 |
2x3 |
27,12 |
5,08 |
7,75 |
| 48265 |
2216SM-08-02 |
SCM-08SM-02, DS1011-08SM-02, IDCC-08MSM-02 |
2x4 |
29,66 |
7,62 |
| 48266 |
2216SM-10-02 |
SCM-10SM-02, DS1011-10SM-02, IDCC-10MSM-02 |
2x5 |
32,20 |
10,16 |
| 48267 |
2216SM-12-02 |
SCM-12SM-02, DS1011-12SM-02, IDCC-12MSM-02 |
2x6 |
34,74 |
12,70 |
| 48268 |
2216SM-14-02 |
SCM-14SM-02, DS1011-14SM-02, IDCC-14MSM-02 |
2x7 |
37,28 |
15,24 |
| 48269 |
2216SM-16-02 |
SCM-16SM-02, DS1011-16SM-02, IDCC-16MSM-02 |
2x8 |
39,82 |
17,78 |
| 48270 |
2216SM-20-02 |
SCM-20SM-02, DS1011-20SM-02, IDCC-20MSM-02 |
2x10 |
44,90 |
22,86 |
| 48271 |
2216SM-24-02 |
SCM-24SM-02, DS1011-24SM-02, IDCC-24MSM-02 |
2x12 |
49,98 |
27,94 |
| 48272 |
2216SM-26-02 |
SCM-26SM-02, DS1011-26SM-02, IDCC-26MSM-02 |
2x13 |
52,52 |
30,48 |
| 48273 |
2216SM-30-02 |
SCM-30SM-02, DS1011-30SM-02, IDCC-30MSM-02 |
2x15 |
57,60 |
35,56 |
| 48274 |
2216SM-34-02 |
SCM-34SM-02, DS1011-34SM-02, IDCC-34MSM-02 |
2x17 |
62,68 |
40,64 |
| 48275 |
2216SM-40-02 |
SCM-40SM-02, DS1011-40SM-02, IDCC-40MSM-02 |
2x20 |
70,30 |
48,26 |
| 48276 |
2216SM-50-02 |
SCM-50SM-02, DS1011-50SM-02, IDCC-50MSM-02 |
2x25 |
83,00 |
60,96 |
| 48277 |
2216SM-60-02 |
SCM-60SM-02, DS1011-60SM-02, IDCC-60MSM-02 |
2x30 |
95,70 |
73,66 |
| 48278 |
2216SM-64-02 |
SCM-64SM-02, DS1011-64SM-02, IDCC-64MSM-02 |
2x32 |
100,78 |
78,74 |

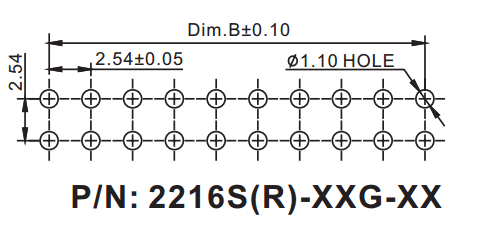

Разметка платы
|
|
|
|
|
