Клавишные переключатели (ROCKER)

T80-R серия
Клавишные переключатели (ROCKER)

Система обозначений:

(A)

R8015   - R11   2     C   Q - E - S20 -
1   2   3 4   5   6   7   8   9

1 Тип
R8015 SP R8017 DP ВКЛ-ВКЛ
R8015A SP R8017A DP ВКЛ-(ВКЛ)
R8016 SP R8018 DP ВКЛ-ВЫКЛ-ВКЛ
R8016A SP R8018A DP (ВКЛ)-ВЫКЛ-(ВКЛ)
R8016B SP R8018B DP ВКЛ-ВЫКЛ-(ВКЛ)
R8301V 3P R8401V 4P ВКЛ-ВКЛ
R8303V 3P R8403V 4P ВКЛ-(ВКЛ)
R8305V 3P R8405V 4P ВКЛ-ВЫКЛ-ВКЛ
R8307V 3P R8407V 4P (ВКЛ)-ВЫКЛ-(ВКЛ)
R8309V 3P R8409V 4P ВКЛ-ВЫКЛ-(ВКЛ)

3 way position switches
R818 SP3T ВКЛ-ВКЛ-ВКЛ
R818A SP3T (ВКЛ)-ВКЛ-(ВКЛ)
R818B SP3T ВКЛ-ВКЛ-(ВКЛ)
R845V DP3T ВКЛ-ВКЛ-ВКЛ
R847V DP3T (ВКЛ)-ВКЛ-(ВКЛ)
R849V DP3T ВКЛ-ВКЛ-(ВКЛ)


2 Ручка
Монтаж на панель
с обратной стороны
(только для прямого типа)		 Монтаж на панель
с защелкой
(только для прямого типа)		 Монтаж на печатную плату
R11

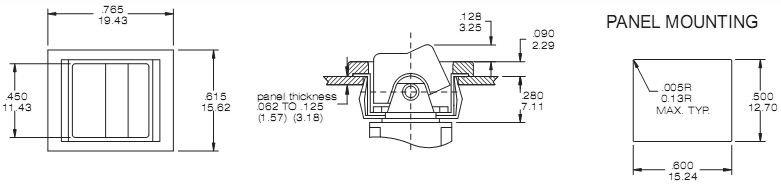

чертеж		 R12

чертеж		 R11

чертеж

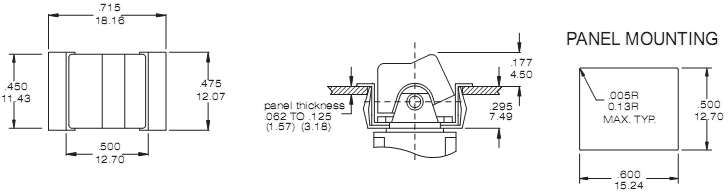

R21

чертеж		 R22

чертеж 		R21

чертеж
P13

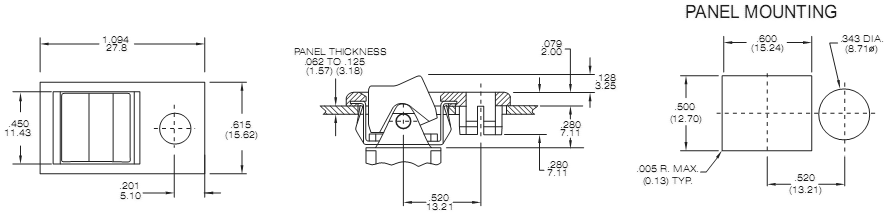

чертеж		 R32

чертеж		 P13

чертеж

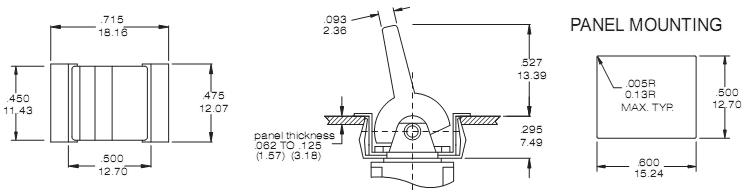

P23

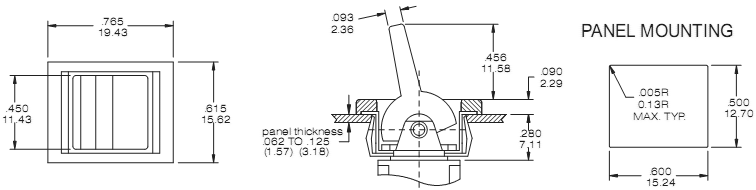

чертеж		 P14

чертеж		 P23

чертеж

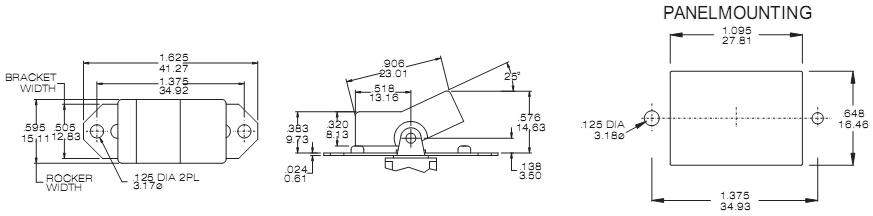

R15

чертеж		 P24

чертеж		 R15
чертеж

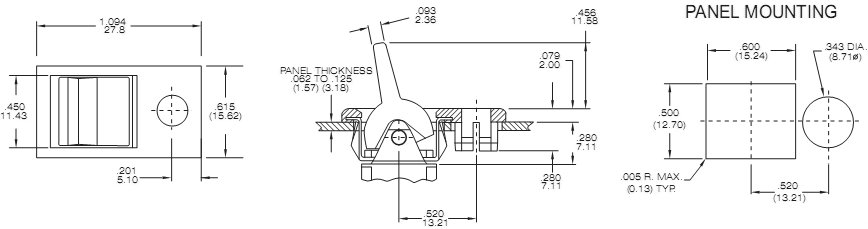

R17

чертеж		 P34

чертеж
3 Цвет рычага
1 белый
2 черный (стд)
3 красный
4 оранжевый
5 желтый
6 зеленый
7 синий
9 серый
4 Цвет рамки
1 белый
2 черный
3 красный
5 Termination
B solder lug
C P.C 1.27width
D Quick connect
D1 wire wrap (19.05)
D3 wire wrap (10.8)
6 Материал
контактов
Q серебрение
R золочение
G золочение поверх серебрения
K лужение
7 Эпоксидное
покрытие
(none) none seal
E epoxy seal
8 Vertical
support
Bracket
(none)
S20 11.68
S25 16.00
S35 11.68
S40 16.00
V20 snap-in 11.68
V25 snap-in 16.00
V35 snap-in 11.68
V40 snap-in 16.00
9 RoHS code H = RoHS Compliant
