Клавишные переключатели (ROCKER)

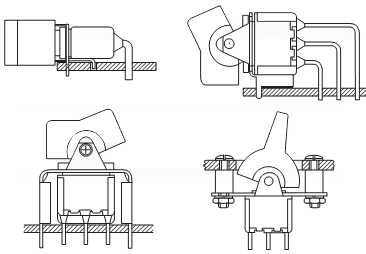

T80-R серия
Герметичные миниатюрные клавишные переключатели

T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
Спецификация:

Параметры контактов: 5A 125В перем. или 28В пост. (Q контакт)
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 10 мОм макс. начальное при 2-4 В пост.
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: diallyl phthalate (DAP)
Ручка: ABS, black standart
Frame: нейлон (UL94V-0), черный
Втулка: медный сплав или цинк, никелирование
Кожух: сталь
Контакты и выводы: посеребренный медный сплав



Прямой тип
Система обозначений (A) >>

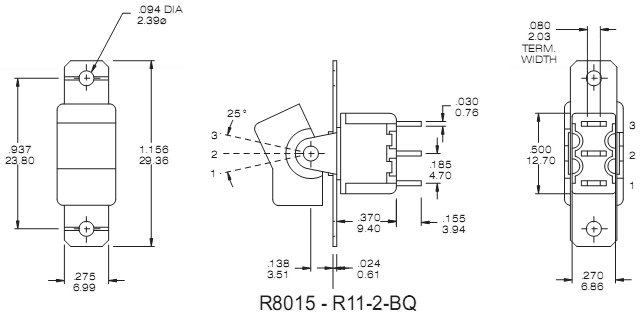

R8015-R11-2-BQ R8015-R11-2-BQ, Прямой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 SPDT
Марка Тип
R8015 ВКЛ   ВКЛ
R8015A ВКЛ   (ВКЛ)
R8016 ВКЛ ВЫКЛ ВКЛ
R8016A (ВКЛ) ВЫКЛ (ВКЛ)
R8016B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

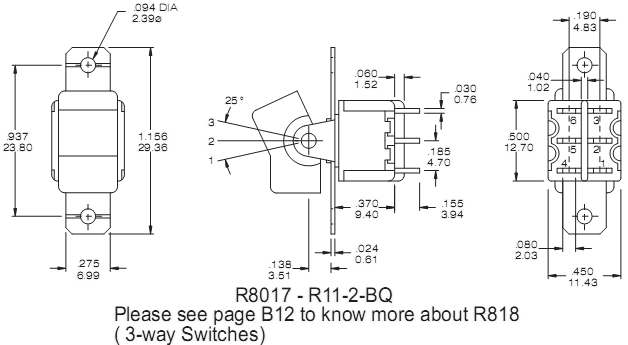

R8017-R11-2-BQ R8017-R11-2-BQ, Прямой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 DPDT
Марка Тип
R8017 ВКЛ   ВКЛ
R8017A ВКЛ   (ВКЛ)
R8018 ВКЛ ВЫКЛ ВКЛ
R8018A (ВКЛ) ВЫКЛ (ВКЛ)
R8018B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
R818 ВКЛ ВКЛ ВКЛ
R818A (ВКЛ) ВКЛ (ВКЛ)
R818B ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

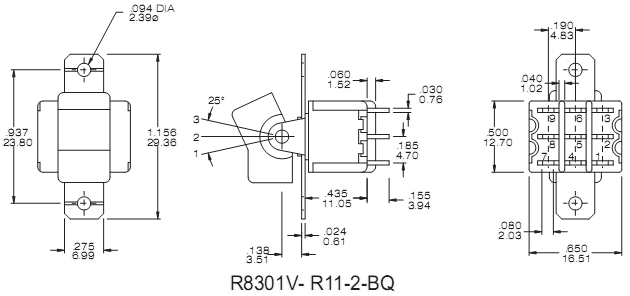

R8301V-R11-2-BQ R8301V-R11-2-BQ, Прямой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 3PDT
Марка Тип
R8301V ВКЛ   ВКЛ
R8303V ВКЛ   (ВКЛ)
R8305V ВКЛ ВЫКЛ ВКЛ
R8307V (ВКЛ) ВЫКЛ (ВКЛ)
R8309V ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6, 8-9 OPEN 2-1, 5-4, 8-7

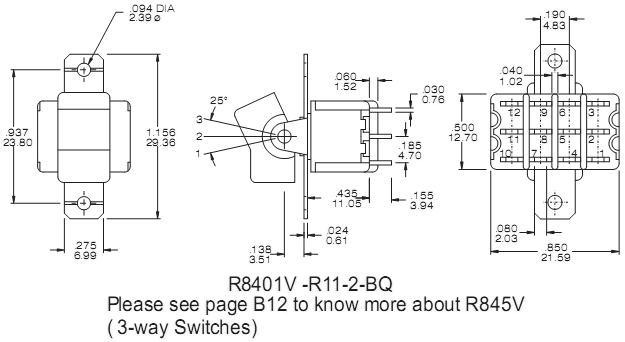

R8401V-R11-2-BQ R8401V-R11-2-BQ, Прямой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 4PDT
Марка Тип
R8401V ВКЛ   ВКЛ
R8403V ВКЛ   (ВКЛ)
R8405V ВКЛ ВЫКЛ ВКЛ
R8407V (ВКЛ) ВЫКЛ (ВКЛ)
R8409V ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6,
8-9, 11-12		 OPEN 2-1, 5-4,
8-7, 11-10
3 way switches (SP3T)
R845V ВКЛ ВКЛ ВКЛ
R847V (ВКЛ) ВКЛ (ВКЛ)
R849V ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6,
8-9, 11-12		 2-3, 5-4,
8-9, 11-10		 2-1, 5-4,
8-7, 11-10

Horison Right Angle
Система обозначений (B) >>

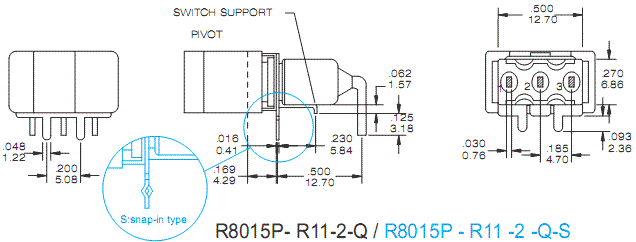

R8015P-R11-2-Q /
R8015P-R11-2-Q-S		 R8015P-R11-2-Q / R8015P-R11-2-Q-S, Горизонтальный тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 SPDT
Марка Тип
R8015P ВКЛ   ВКЛ
R8015PA ВКЛ   (ВКЛ)
R8016P ВКЛ ВЫКЛ ВКЛ
R8016PA (ВКЛ) ВЫКЛ (ВКЛ)
R8016PB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

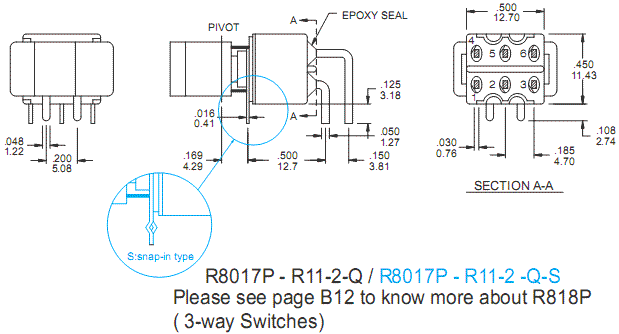

R8017P-R11-2-Q /
R8017P-R11-2 -Q-S		 R8017P-R11-2-Q / R8017P-R11-2 -Q-S, Горизонтальный тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 DPDT
Марка Тип
R8017P ВКЛ   ВКЛ
R8017PA ВКЛ   (ВКЛ)
R8018P ВКЛ ВЫКЛ ВКЛ
R8018PA (ВКЛ) ВЫКЛ (ВКЛ)
R8018PB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
R818P ВКЛ ВКЛ ВКЛ
R818PA (ВКЛ) ВКЛ (ВКЛ)
R818PB ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

Vertical Right Angle
Система обозначений (B) >>

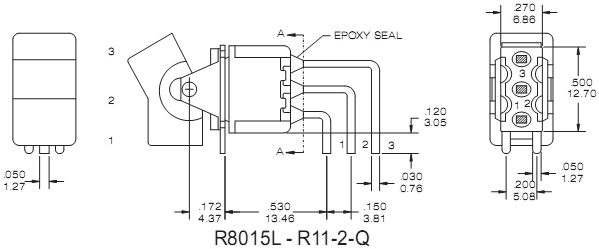

R8015L-R11-2-Q R8015L-R11-2-Q, Вертикальный угловой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 SPDT
Марка Тип
R8015L ВКЛ   ВКЛ
R8015LA ВКЛ   (ВКЛ)
R8016L ВКЛ ВЫКЛ ВКЛ
R8016LA (ВКЛ) ВЫКЛ (ВКЛ)
R8016LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

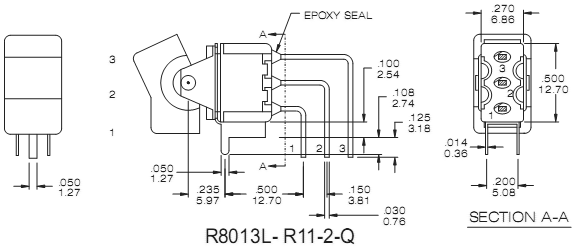

R8013L-R11-2-Q R8013L-R11-2-Q, Вертикальный угловой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 SPDT
Марка Тип
R8013L ВКЛ   ВКЛ
R8013LA ВКЛ   (ВКЛ)
R8014L ВКЛ ВЫКЛ ВКЛ
R8014LA (ВКЛ) ВЫКЛ (ВКЛ)
R8014LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4

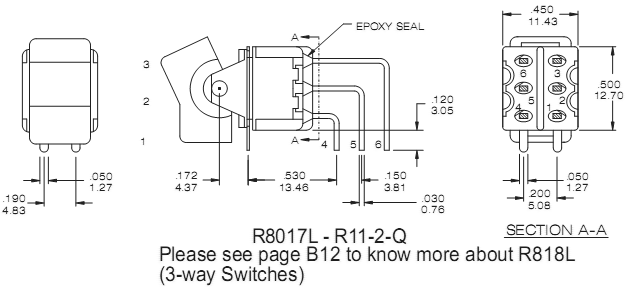

R8017L-R11-2-Q R8017L-R11-2-Q, Вертикальный угловой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 DPDT
Марка Тип
R8017L ВКЛ   ВКЛ
R8017LA ВКЛ   (ВКЛ)
R8018L ВКЛ ВЫКЛ ВКЛ
R8018LA (ВКЛ) ВЫКЛ (ВКЛ)
R8018LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
R818L ВКЛ ВКЛ ВКЛ
R818LA (ВКЛ) ВКЛ (ВКЛ)
R818LB ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

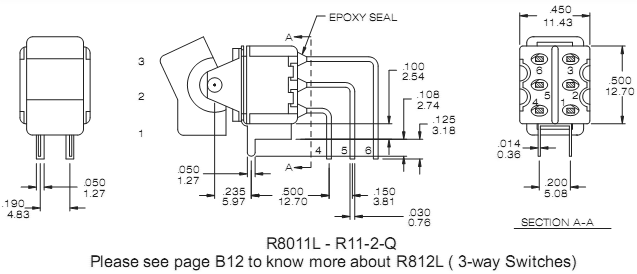

R8011L-R11-2-Q R8011L-R11-2-Q, Вертикальный угловой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 DPDT
Марка Тип
R8011L ВКЛ   ВКЛ
R8011LA ВКЛ   (ВКЛ)
R8012L ВКЛ ВЫКЛ ВКЛ
R8012LA (ВКЛ) ВЫКЛ (ВКЛ)
R8012LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
R812L ВКЛ ВКЛ ВКЛ
R812LA (ВКЛ) ВКЛ (ВКЛ)
R812LB ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

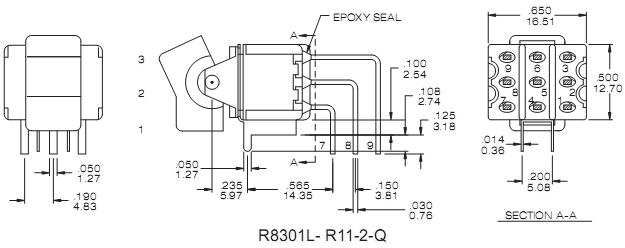

R8301L-R11-2-Q R8301L-R11-2-Q, Вертикальный угловой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 3PDT
Марка Тип
R8301L ВКЛ   ВКЛ
R8303L ВКЛ   (ВКЛ)
R8305L ВКЛ ВЫКЛ ВКЛ
R8307L (ВКЛ) ВЫКЛ (ВКЛ)
R8309L ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6, 8-9 OPEN 2-1, 5-4, 8-7

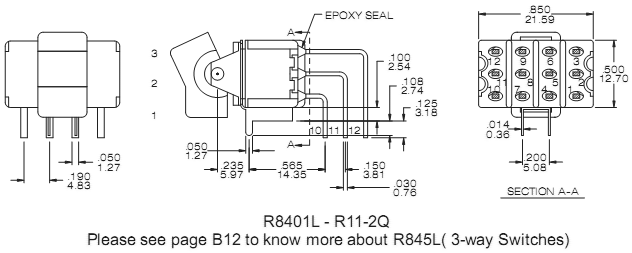

R8401L-R11-2Q R8401L-R11-2Q, Вертикальный угловой тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 4PDT
Марка Тип
R8401L ВКЛ   ВКЛ
R8405L ВКЛ   (ВКЛ)
R8403L ВКЛ ВЫКЛ ВКЛ
R8407L (ВКЛ) ВЫКЛ (ВКЛ)
R8409L ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6,
8-9, 11-12		 OPEN 2-1, 5-4,
8-7, 11-10
3 way switches (DP3T)
R845L ВКЛ ВКЛ ВКЛ
R847L (ВКЛ) ВКЛ (ВКЛ)
R849L ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6,
8-9, 11-12		 2-3, 5-4,
8-9, 11-10		 2-1, 5-4,
8-7, 11-10



Vertical Support Bracket Option

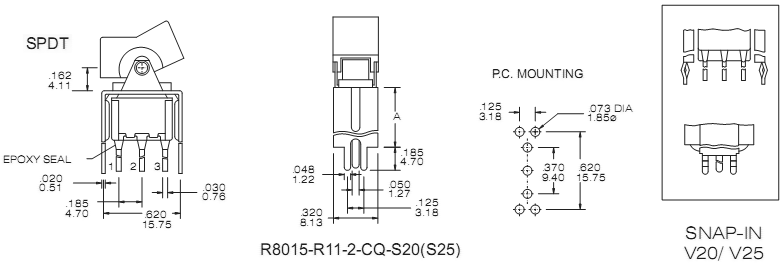

R8015-R11-2-CQ-S20(S25) R8015-R11-2-CQ-S20(S25), Вертикальный тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 S20 / S25/ V20 / V25
SPDT

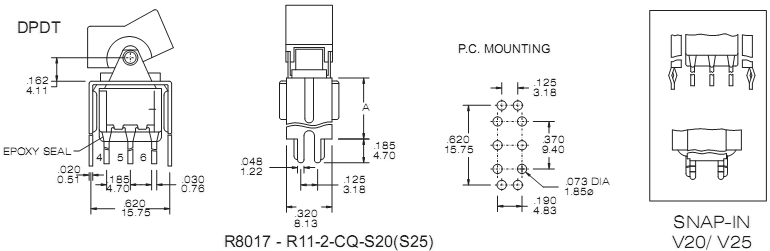

R8017-R11-2-CQ-S20(S25) R8017-R11-2-CQ-S20(S25), Вертикальный тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 S20 / S25/ V20 / V25
DPDT

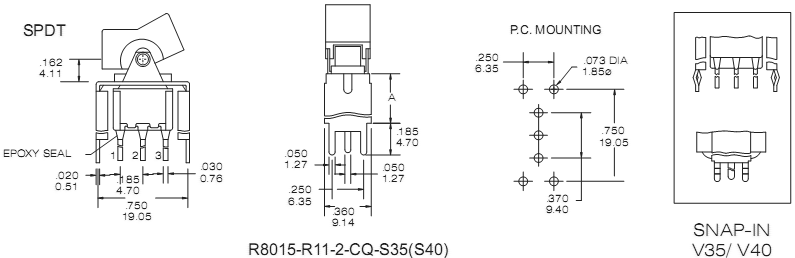

R8015-R11-2-CQ-S35(S40) R8015-R11-2-CQ-S35(S40), Вертикальный тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 S35 / S40 / V35 / V40
SPDT

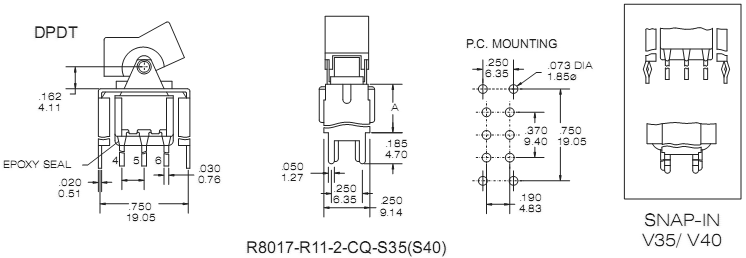

R8017-R11-2-CQ-S35(S40) R8017-R11-2-CQ-S35(S40), Вертикальный тип, T80-R серия, Клавишные переключатели (ROCKER), Miniature Rocker and Paddle Switches
чертеж		 S35 / S40 / V35 / V40
DPDT
