| 1 |
Тип |
Horizon
Right
Angle |
Vertical
Right
Angle |
|
| R8015P |
R8015L / R8013L |
SP ВКЛ-ВКЛ |
| R8015PA |
R8015LA / R8013LA |
SP ВКЛ-(ВКЛ) |
| R8016P |
R8016L / R8014L |
SP ВКЛ-ВЫКЛ-ВКЛ |
| R8016PA |
R8016LA / R8014LA |
SP (ВКЛ)-ВЫКЛ-(ВКЛ) |
| R8016PB |
R8016LB / R8014LB |
SP ВКЛ-ВЫКЛ-(ВКЛ) |
| R8017P |
R8017L / R8011L |
DP ВКЛ-ВКЛ |
| R8017PA |
R8017LA / R8011LA |
DP ВКЛ-(ВКЛ) |
| R8018P |
R8018L / R8012L |
DP ВКЛ-ВЫКЛ-ВКЛ |
| R8018PA |
R8018LA / R8012LA |
DP (ВКЛ)-ВЫКЛ-(ВКЛ) |
| R8018PB |
R8018LB / R8012LB |
DP ВКЛ-ВЫКЛ-(ВКЛ) |
| |
R8301L |
3P ВКЛ-ВКЛ |
| |
R8303L |
3P ВКЛ-(ВКЛ) |
| |
R8305L |
3P ВКЛ-ВЫКЛ-ВКЛ |
| |
R8307L |
3P (ВКЛ)-ВЫКЛ-(ВКЛ) |
| |
R8309L |
3P ВКЛ-ВЫКЛ-(ВКЛ) |
| |
R8401L |
4P ВКЛ-ВКЛ |
| |
R8403L |
4P ВКЛ-(ВКЛ) |
| |
R8405L |
4P ВКЛ-ВЫКЛ-ВКЛ |
| |
R8407L |
4P (ВКЛ)-ВЫКЛ-(ВКЛ) |
| |
R8409L |
4P ВКЛ-ВЫКЛ-(ВКЛ) |

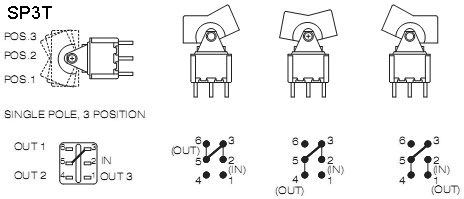

| 3 way position switches |
| R818P/R818L/ R812L |
SP3T ВКЛ-ВКЛ-ВКЛ |
| R818PA/R818LA/R812LA |
SP3T (ВКЛ)-ВКЛ-(ВКЛ) |
| R818PB/R818LB/R812LB |
SP3T ВКЛ-ВКЛ-(ВКЛ) |

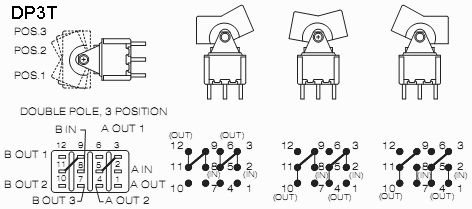

| R845L |
DP3T ВКЛ-ВКЛ-ВКЛ |
| R847L |
DP3T (ВКЛ)-ВКЛ-(ВКЛ) |
| R849L |
DP3T ВКЛ-ВКЛ-(ВКЛ) |
 |
| 2 |
Ручка |
|
| 3 |
Цвет рычага |
| 1 |
белый |
| 2 |
черный (стд) |
| 3 |
красный |
| 4 |
оранжевый |
| 5 |
желтый |
| 6 |
зеленый |
| 7 |
синий |
| 9 |
серый |
|
| 4 |
Frame color |
| 1 |
белый |
| 2 |
черный |
| 3 |
красный |
|
| 5 |
Termination |
| B |
solder lug |
| C |
P.C 1.27width |
| D |
Quick connect |
| D1 |
wire wrap (19.05) |
| D3 |
wire wrap (10.8) |
|
| 6 |
Contact
Material |
| Q |
серебрение |
| R |
золочение |
| G |
золочение поверх серебрения |
| K |
лужение |
|
| 7 |
Epoxy
seal |
| (none) |
none seal |
| E |
epoxy seal |
|
| 8 |
Vertical
support
Bracket |
| (none) |
|
| S20 |
11.68 |
| S25 |
16.00 |
| S35 |
11.68 |
| S40 |
16.00 |
| V20 |
snap-in 11.68 |
| V25 |
snap-in 16.00 |
| V35 |
snap-in 11.68 |
| V40 |
snap-in 16.00 |
|
| 9 |
RoHS code |
H = RoHS Compliant |
