| Переключатели движковые (Slide)
|
Серия 500A
Спецификация:
Параметры:
3A с резистивной нагрузкой при 120В перем. или 28В пост.
1A с резистивной нагрузкой при 250В перем. или 0,4А
Сопротивление контактов: <0,01 Ом
Электрический ресурс: 30 000 циклов при полной нагрузке
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1000 В
Рабочая температура: от -30°С до +85°С
Материалы:
Корпус: дуалифиталат (DAP)
Кожух: нержавеющая сталь
Ручка ползунка: нейлон
Контакты: серебро, серебрение или золочение
Центральные контакты и выводы: серебреная или золоченая бронза |
|
Система обозначений:
| 500A1 |
+ |
M2 |
+ |
Q |
+ |
E |
| 1 |
|
2 |
|
3 |
|
4 |
| 1 |
Модель: |
500A1: ВКЛ - ВКЛ
500A3: ВКЛ - ВЫКЛ - ВКЛ |
| 2 |
Выводы: |

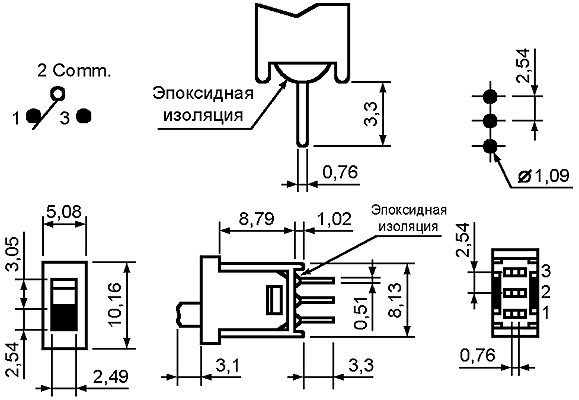

M2: вертикальный

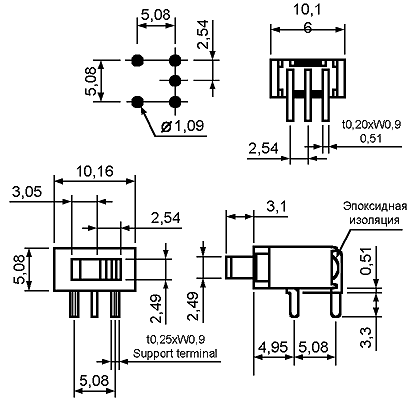

M6: горизонтальный |
| 3 |
Контакты: |
Q: посеребренные (3А 120В, 1А 250В перем.)
R: позолоченные (0,4 В макс.) |
| 4 |
Эпоксидная изоляция: |
| E: есть |
| Модель |
Позиция переключателя |
 |
|
|
| 500A1 |
ВКЛ |
NONE |
ВКЛ |
| 500A3 |
ВКЛ |
ВЫКЛ |
ВКЛ |
| Контакты |
2-1 |
OPEN |
2-3 |
|
|
|
|
|
