Переключатели движковые (Slide) |
Серия SS30
Герметичные сверхминиатюрные движковые переключатели
![Серия SS30, Герметичные сверхминиатюрные движковые переключатели, Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss30/ss30.gif) |
Спецификация:
Параметры контактов: 0,4 VA макс. при 20V AС макс.
Электрический ресурс: 40000 циклов при полной нагрузке
Сопротивление контактов: 50 мОм макс. начальное при 2-4 VDC, 100 мА
Сопротивление изоляции: 1000 МОм мин.
Диэлектрическая стойкость: 500 V RMS при нормальном давлении
Рабочая температура: -30°C ... +85°C
Материалы:
Корпус - PBT (UL 94V-0)
Кожух - никелированная латунь
Выводы - фосфористая бронза, лужение оловом поверх никелирования
Контакты - фосфористая бронза, золочение поверх никелирования
|
|
Система обозначений:
|
1 |
Функции: |
SS-4: SP ВКЛ-ВКЛ
SS-4A: SP ВКЛ-ВЫКЛ-ВКЛ
SS-5: DP ВКЛ-ВКЛ
SS-5A: DP ВКЛ-ВЫКЛ-ВКЛ |
2 |
Termination: |
C: под провод
H: горизонтальные
V: вертикальные |
3 |
Contact Material: |
R: золочение
K: (станд.) золочение /лужение оловом |
4 |
RoHS соответствие: |
(none): нет
H: RoHS |
|

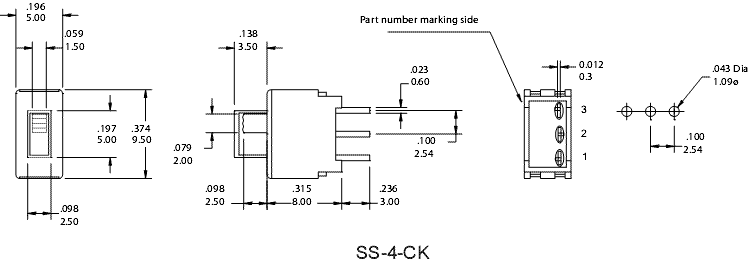

![SS-4-C, Серия SS30, Герметичные сверхминиатюрные движковые переключатели, Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss30/ss-4-ck.jpg) |
SPDT
Марка |
![](/cataloguenew/switches/slide/images/es40-s/!left.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!center.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!right.gif) |
SS-4-C |
ВКЛ |
НЕТ |
ВКЛ |
SS-4A-C |
ВКЛ |
ВЫКЛ |
ВКЛ |
Коммутация |
2-3 |
open |
2-1 |
|
![](/cataloguenew/switches/slide/images/es40-s/es-4s-c_sch.gif) |
![переключатель движковый прямой 1P2T](../../../../images/drwico.gif) |

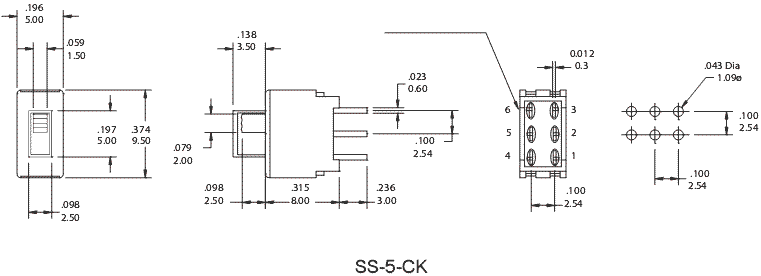

![SS-5-C, Серия SS30, Герметичные сверхминиатюрные движковые переключатели, Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss30/ss-4-ck.jpg) |
DPDT
Марка |
![](/cataloguenew/switches/slide/images/es40-s/!left.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!center.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!right.gif) |
SS-5-C |
ВКЛ |
НЕТ |
ВКЛ |
SS-5A-C |
ВКЛ |
ВЫКЛ |
ВКЛ |
Коммутация |
2-3, 5-6 |
open |
2-1, 5-4 |
|
![](/cataloguenew/switches/slide/images/es40-s/es-5s-c_sch.gif) |
![переключатель движковый прямой 1P2T](../../../../images/drwico.gif) |

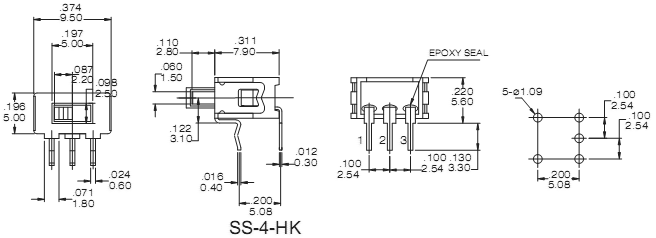

![SS-4-H, Серия SS30, Герметичные сверхминиатюрные движковые переключатели, Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss30/ss-4-hk.jpg) |
SPDT
Марка |
![](/cataloguenew/switches/slide/images/es40-s/!left.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!center.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!right.gif) |
SS-4-H |
ВКЛ |
НЕТ |
ВКЛ |
SS-4A-H |
ВКЛ |
ВЫКЛ |
ВКЛ |
Коммутация |
2-3 |
open |
2-1 |
|
![](/cataloguenew/switches/slide/images/es40-s/es-4s-c_sch.gif) |
![переключатель движковый прямой 1P2T](../../../../images/drwico.gif) |

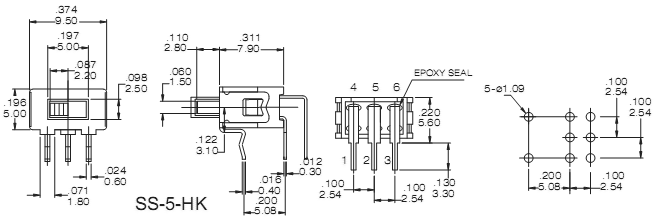

![SS-5-C, Серия SS30, Герметичные сверхминиатюрные движковые переключатели, Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss30/ss-4-hk.jpg) |
DPDT
Марка |
![](/cataloguenew/switches/slide/images/es40-s/!left.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!center.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!right.gif) |
SS-5-C |
ВКЛ |
НЕТ |
ВКЛ |
SS-5A-C |
ВКЛ |
ВЫКЛ |
ВКЛ |
Коммутация |
2-3, 5-6 |
open |
2-1, 5-4 |
|
![](/cataloguenew/switches/slide/images/es40-s/es-5s-c_sch.gif) |
![переключатель движковый прямой 1P2T](../../../../images/drwico.gif) |

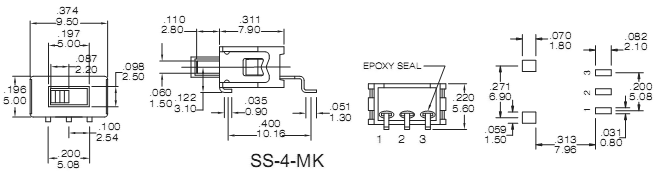

![SS-4-M, Серия SS30, Герметичные сверхминиатюрные движковые переключатели, Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss30/ss-4-mk.jpg) |
SPDT
Марка |
![](/cataloguenew/switches/slide/images/es40-s/!left.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!center.gif) |
![](/cataloguenew/switches/slide/images/es40-s/!right.gif) |
SS-4-M |
ВКЛ |
НЕТ |
ВКЛ |
SS-4A-M |
ВКЛ |
ВЫКЛ |
ВКЛ |
Коммутация |
2-3 |
open |
2-1 |
|
![](/cataloguenew/switches/slide/images/es40-s/es-4s-c_sch.gif) |
![переключатель движковый прямой 1P2T](../../../../images/drwico.gif) |
|
Материалы
Код |
Материал контактов |
Материал выводов |
Параметры |
K |
Латунь, золочение |
Медный сплав, лужение оловом |
0,4VA макс. при 20VAC или VDC |
R |
Золочение поверх никелирования |
Золочение поверх никелирования |
0,4VA макс. при 20V AC или DC |
|
