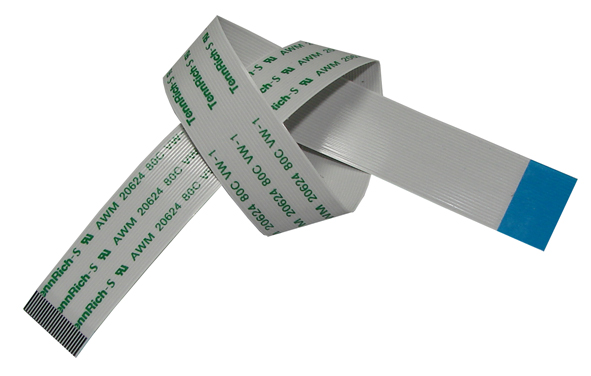

Кабели под заказ: сверплоские шлейфы FFC/FPC

Изготавливаем любые сверплоские шлейфы FFC/FPC по эскизам или образцам заказчиков на нашей зарубежной производственной площадке со сроком изготовления 1 неделя плюс срок доставки в Россию с таможней от 10 РАБОЧИХ дней.

Минимальная технологически возможная длина сверплоского шлейфа FFC/FPC равна 25 мм.

Минимальный заказ - от 50 шт. одного вида в зависимости от изделия.

Поставляемые марки шлейфов FFC/FPC:

AWM 20624
AWM 20798
AWM 20696
AWM 2896
AWM 20706

Рабочая температура: 80°C
Рабочее напряжение: 60V

Популярные варианты шага - 0,5 мм, 1,0 мм, остальные варианты - после консультации с фабрикой.

Для заказа необходимо предоставление эскиза или чертежа заказчиком, если шлейф не прямой.

Возможно предварительное изготовление образцов (бесплатно для постоянных заказчиков) и скоростная их доставка в Россию.

Возможна поставка SMD разъемов в комплекте:
для шага 0,5 мм: серия 1226-01, серия 1226-02, серия 1226-03;
для шага 1,0 мм: серия 1223-01, серия 1223-02, серия 1223-03

Заказы принимаются в письменном виде по электронной почте или по факсу.
Для отправки заявки по электронной почте нажмите сюда:

При заказе необходимо обязательно указать, контакты расположены на одной или на разных поверхностях шлейфа.

BLFPC	_	P0,5	_	10PIN	_	1000mm	_	PA	_	REV
1		2		3		4		5		6

1) Серия сверхплоских шлефов:
     BLFPC
2) Шаг жил, мм:
     P0,5
3) Количество жил:
     10PIN
4) Длина, мм:
     1000mm
5) Материал:
     [ ] пусто: PET (полиэтилентерефталат)
     PA: PA (полиамид)
6) Расположение контактов:
     [ ] пусто: контакты на одной поверхности
     REV: контакты на разных поверхностях
     CUT: контакты освобождены от изоляции

Тип	Эскиз

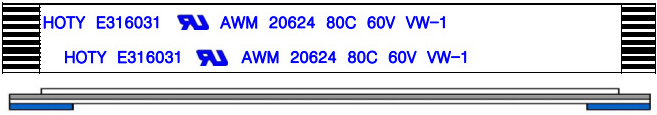

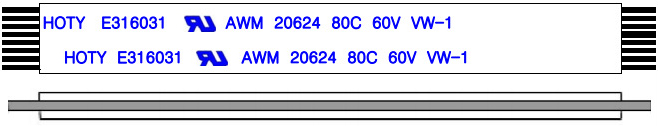

A	контакты на одной поверхности

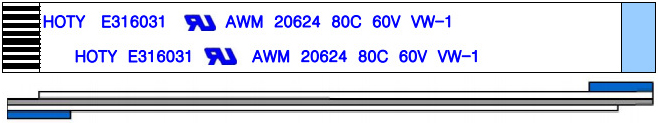

B	контакты на разных поверхностях

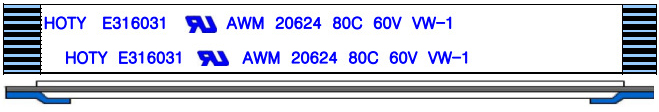

C	утоньшение со стороны контактов, контакты на одной поверхности

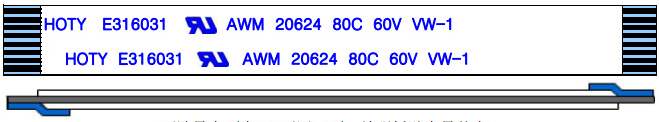

D	утоньшение со стороны контактов, контакты на разных поверхностях

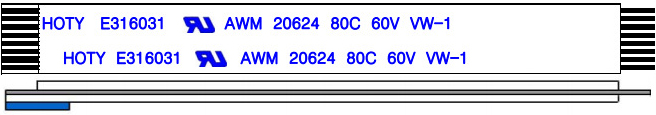

E	на одной стороне контакты освобождены от изоляции

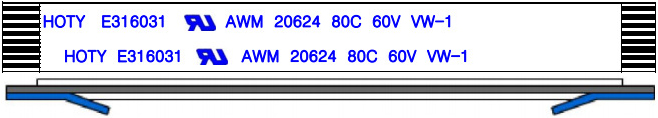

F	имеются дополнительные "хвосты" для вытягивания шлейфа из разъема
G	на обеих сторонах контакты освобождены от изоляции

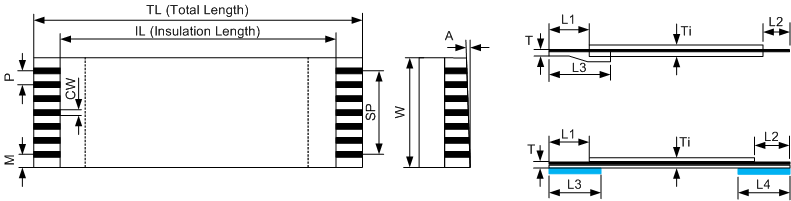

Размеры, мм:

Символ

A, град

Диапазон

0.5~2.54

P(n+1)
4.0 min

P(n-1)

20 min.

IL+L1+L2

3.0~6.0

2.0~5.0

5.0~20

0.3~1.27

0.10~0.22

0.27~0.32

Допуск

P0.5±0.05
P0.8±0.08
P1.0±0.10
P1.25±0.10
P2.0±0.10
P2.54±0.10

±0.3

±0.2

±3 (30~100)
±5 (101~300)
±8 (301~600)
±10 (601~∞)

±1.0

±2.0

0.5

±0.03

±0.02

±0.05

Мы имеем возможность поставки шлейфов под заказ с шагом между центрами жил:
P=0.5 мм, P=0.8 мм, P=1.0 мм, P=1.25 мм, P=2.0 мм, P=2.54 мм

Наиболее распространенными, дешевыми и доступными являются шлейфы типов A и B с шагами P=0.5 мм и P=1.0 мм.

Примеры эскизов шлейфов типов A и B:

BLFPC P0,5 20PIN 200mm (код фабрики, шаг, кол-во жил, длина, по умолчанию контакты на одной поверхности шлейфа):

BLFPC P0,5 20PIN 200mm REV (код фабрики, шаг, кол-во жил, длина, контакты на разных поверхностях шлейфа):
