Соединители кабель-плата

Шаг 1,25 мм

Серия 1254 - вилка на плату и розетка на кабель

Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: перем. 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

1254	SM	B	-	XX
1	2			3

1) Серия
2) Тип:
SM: для повверхностного монтажа
H: в корпусе
3) Количество контактов: 10, 20, 30, 40

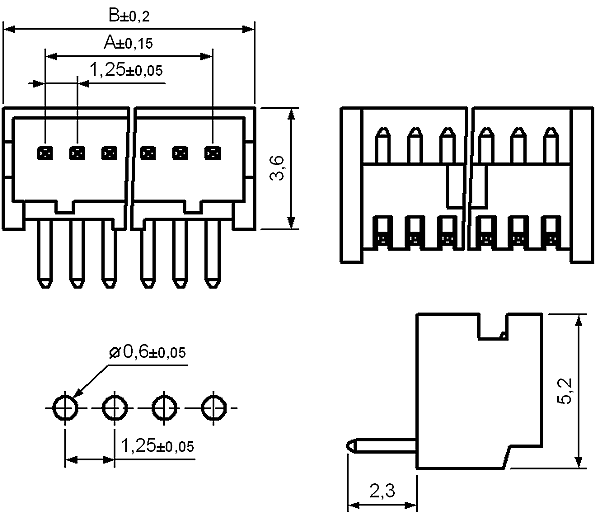

1254RA-XX - угловая вилка на плату

чертеж

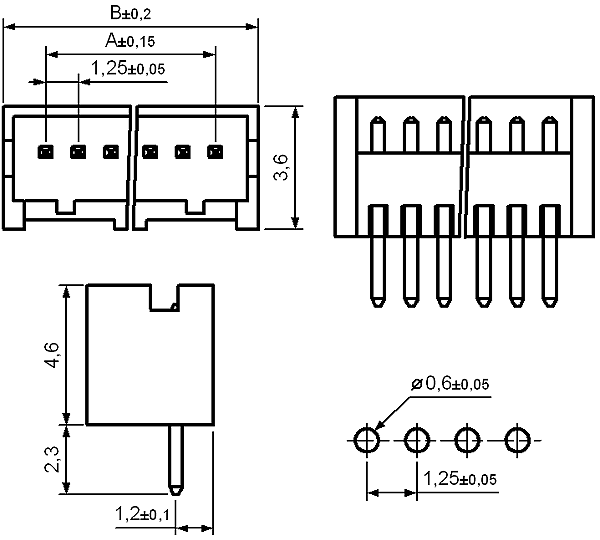

1254SA-XX - прямая вилка на плату

чертеж

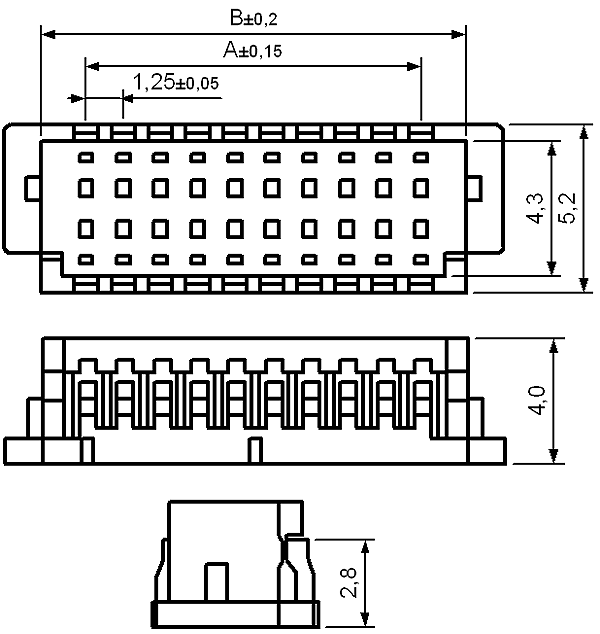

1254HB - розетка на кабель

Код товара	Модель	Кол-во контактов
23985	1254HB-10	2x5
23987	1254HB-20	2x10
23988	1254HB-30	2x15
23976	1254HB-40	2x20

чертеж

1254SM - вилка на плату для поверхностного монтажа

Код товара	Модель	Кол-во контактов	Размеры, мм
Код товара	Модель	Кол-во контактов	A	B	C
23989	1254SM-10	2x5	5,00	8,09	7,80
23992	1254SM-20	2x10	11,25	14,34	14,05
23993	1254SM-30	2x15	17,50	20,59	20,30
23994	1254SM-40	2x20	23,75	26,84	26,55

чертеж
