Разъемы (соединители)

Разъемы кабель-плата

Шаг 4,0 мм


Серия BH

Электрические характеристики:
Номинальный ток: 1A AC, DC
Номинальное напряжение: 600В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1800В AC в течение 1 мин.


PDF


Контакты
Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
SBH-001T-P0.5 0,08-0,33 28-22 1,6-2,4 4000

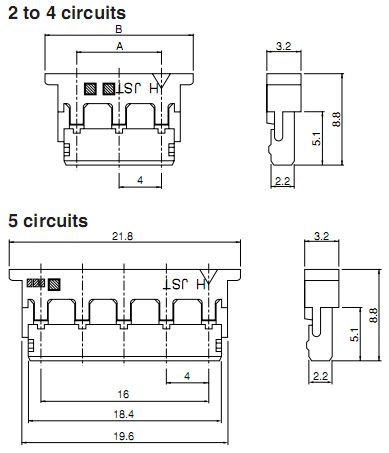

Корпус розетки
Шаг Марка Кол-во
контактов
Размеры, мм Упаковка
A B
4 BHR-02VS-1 2 4,0 9,8 1000
8 BHR-03VS-1 8,0 13,8 1000
Note1) 8 BHR-02(8.0)VS-1N 8,0 13,8 1000
12 BHR-04VS-1 12,0 17,8 1000
4 BHR-03VS-1 3 8,0 13,8 1000
Note2) 4 BHR-03(4-3)VS-1N 12,0 17,8 1000
4 BHR-04VS-1 4 12,0 17,8 1000
4 BHR-05VS-1 5 16,0 21,8 1000

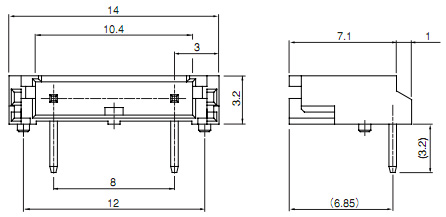

Through-hole type shrouded header
Шаг Марка Кол-во
контактов
Упаковка
8 S02(8.0)B-BHS 2 1000

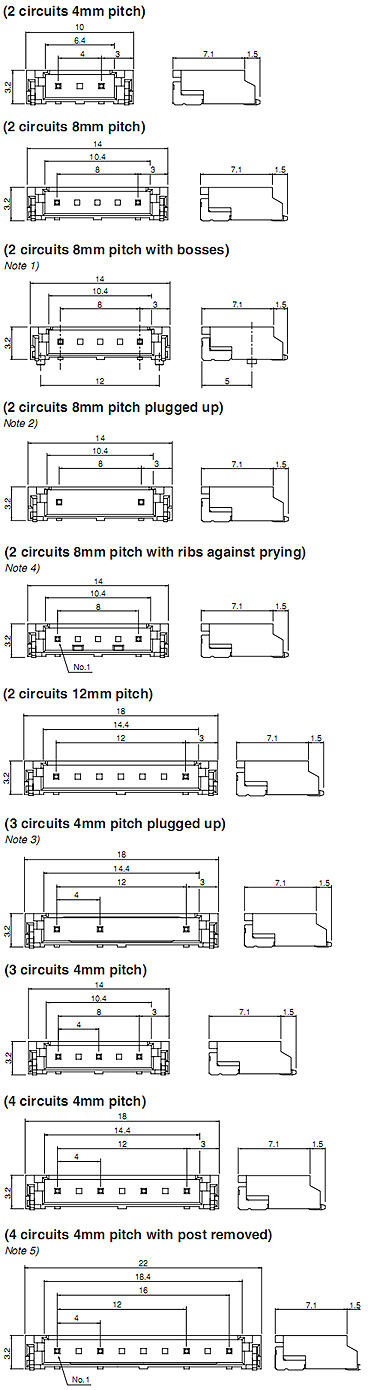

SMT type shrouded header
Шаг Марка Кол-во
контактов
Упаковка
4 SM02(4.0)B-BHS-1-TB 2 1000
8 SM02(8.0)B-BHS-1-TB 1000
Note1) 8 SM02(8.0)B-BHS-TB 1000
Note2) 8 SM02(8.0)B-BHS-1N-TB 1000
Note4) 8 SMQ2(8.0)B-BHS-1R-TB 1000
12 SM02(12)B-BHS-1-TB 1000
4 SM03(4.0)B-BHS-1-TB 3 1000
Note3) 4 SM03(7-D1)B-BHS-1N-TB 1000
4 SM04(4.0)B-BHS-1-TB 4 1000
Note5) 4 SM04(9-E2)B-BHS-1-TB 5 1000
