| Разъемы (соединители) |
Разъемы кабель-плата
Шаг 6,5 мм
|
Контакты
 |
| SYF-01T-P0.5A |
0,13-0,5 |
26-20 |
1,3-2,5 |
4000 |
| SYF-41T-P0.5A |
0,5-1,25 |
20-16 |
2,0-3,4 |
4000 |
| SYF-61T-P0.5A |
0,75-2,0 |
18-14 |
2,1-3,4 |
2000 |

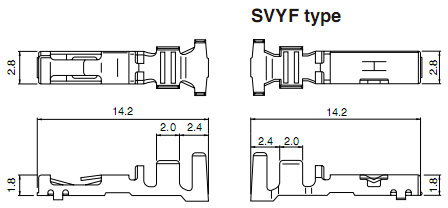

| SVYF-41T-P0.5A-13.5 |
0,5-1,25 |
20-16 |
2,0-3,4 |
4000 |
| SVYF-61T-P0.5A |
0,75-2,0 |
18-14 |
2,1-3,6 |
2000 |
Материал: медный сплав, лужение |
|

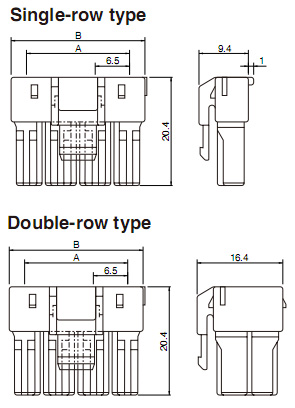

Корпус розетки
 |
Single-
row
type |
VYHP-02V |
2 |
6,5 |
12,3 |
400 |
| VYHP-03V |
3 |
13,0 |
18,8 |
300 |
| VYHP-04V |
4 |
19,5 |
25,3 |
200 |
Double-
row
type |
VYHP-04VD |
4 |
6,5 |
12,3 |
200 |
| VYHP-06VD |
6 |
13,0 |
18,8 |
150 |
|
|
Shrouded header
 |
Single-
row
type |
B02B-VYHSK-1 |
2 |
6,5 |
12,3 |
400 |
| B03B-VYHSK-1 |
3 |
13,0 |
18,8 |
300 |
| B04B-VYHSK-1 |
4 |
19,5 |
25,3 |
200 |

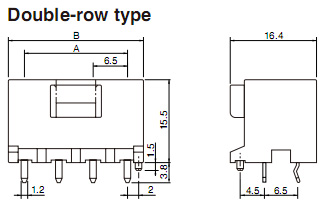

Double-
row
type |
B04B-VYHSK-D-1 |
4 |
6,5 |
12,3 |
200 |
| B06B-VYHSK-D-1 |
6 |
13,0 |
18,8 |
150 |
Single-
row
type |
B02B-VYHSK-M-1 |
2 |
6,5 |
12,3 |
400 |
| B03B-VYHSK-M-1 |
3 |
13,0 |
18,8 |
300 |
| B04B-VYHSK-M-1 |
4 |
19,5 |
25,3 |
200 |
Double-
row
type |
B04B-VYHSK-DM-1 |
4 |
6,5 |
12,3 |
200 |
| B06B-VYHSK-DM-1 |
6 |
13,0 |
18,8 |
150 |
|
|
Retainer
 |
| VYHS-02V-S |
2 |
6,5 |
10,3 |
4000 |
| VYHS-03V-S |
3 |
13,0 |
16,8 |
3000 |
| VYHS-04V-S |
4 |
19,5 |
23,3 |
2000 |
|
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
