Разъемы (соединители) / Разъемы кабель-плата

Разъемы кабель-плата

Шаг 6,35 мм


Серия JFA

Электрические характеристики:
Номинальное напряжение: 600В AC, DC
Рабочая температура: -55...+105°С
Диэлектрическая стойкость: 2200В AC в течение 1 мин.


PDF

J4200

J4300



J4000 SERIES


Receptacle contact
Марка
Strip contact
Провода Упаковка
reel
Nominal мм2 AWG# Изоляция
O.D. (мм)
SJ4F-71GF-M3.0 M 1,25-2,0 16-14 2,0-3,8 1400
SJ4F-81GF-M3.0 L 2,0-3,5 14-12 2,9-4,2 1400

Марка
Loose piece
Провода Упаковка
Box
(Loose piece)
Nominal мм2 AWG# Изоляция
O.D. (мм)
BJ4F-71GF-M3.0 M 1,25-2,0 16-14 2,0-3,8 350
BJ4F-81GF-M3.0 L 2,0-3,5 14-12 2,9-4,2 350


J4200S SERIES


Receptacle housing
Марка Кол-во
контактов
Keying Размеры, мм Упаковка
A B C
J42FSC-02V-KX 2 X 6,0 12,8 13,6 200
J42FSC-02V-KY Y 6,0 12,8 13,6 200
J42FSC-03V-KX 3 X 12,0 18,8 19,6 130
J42FSC-03V-KY Y 12,0 18,8 19,6 130
J42FSC-06V-KX 4 X 30,0 36,8 37,6 70
J42FSC-06V-KY Y 30,0 36,8 37,6 70

Header (Top entry type)
Марка Кол-во
контактов
Keying Размеры, мм Упаковка
A B C
BC02B-J42SK-GHXR 2 X 6,0 10,0 15,4 168
BC02B-J42SK-GHYR Y 6,0 10,0 15,4 168
BC03B-J42SK-GHXR 3 X 12,0 16,0 21,4 90
BC03B-J42SK-GHYR Y 12,0 16,0 21,4 90
BC06B-J42SK-GHXR 6 X 30,0 34,0 39,4 45
BC06B-J42SK-GHYR Y 30,0 34,0 39,4 45




Header (Side entry type)
Марка Кол-во
контактов
Keying Размеры, мм Упаковка
A B C
SC02B-J42SK-GHXR 2 X 6,0 9,0 15,4 120
SC02B-J42SK-GHYR Y 6,0 9,0 15,4 120




Header (Side entry type with protector)
Марка Кол-во
контактов
Keying Размеры, мм Упаковка
A B C
SC02B-J42SK-GHXPR 2 X 6,0 9,0 15,4 120
SC02B-J42SK-GHYPR Y 6,0 9,0 15,4 120





J4300S SERIES


Receptacle housing
Марка Кол-во
контактов
Keying Размеры, мм Упаковка
A B C D
J43FSS-03V-KX 3 X 12,7 23,8 28,5 33,7 200
J43FSS-03V-KY Y 12,7 23,8 28,5 33,7 200
J43FSS-04V-KX 4 X 19,05 30,15 34,85 40,05 200
J43FSS-04V-KY Y 19,05 30,15 34,85 40,05 200

Header (Top entry type)
Марка Кол-во
контактов
Keying Размеры, мм Упаковка
A B C
S03B-J43SK-GHXR 3 X 12,7 27,9 22,7 64
S03B-J43SK-GHYR Y 12,7 27,9 22,7 64
S04B-J43SK-GHXR 4 X 19,05 34,25 29,05 48
S04B-J43SK-GHYR Y 19,05 34,25 29,05 48

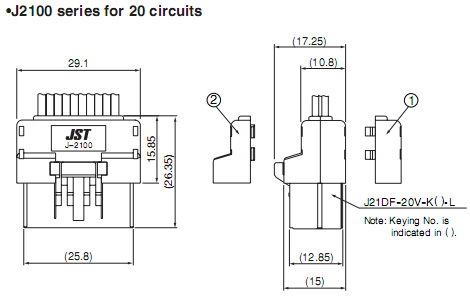

J2000 SERIES


Марка Цвет

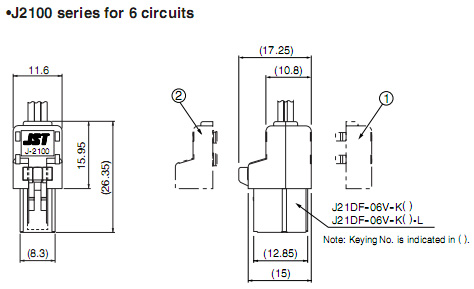

J21PF-06SCA 1 прозрачный
J21PF-06SCB 2 прозрачный

Марка Цвет

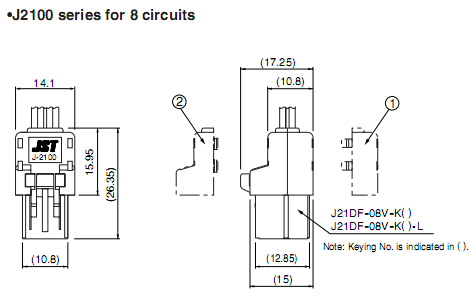

J21PF-08SCA 1 прозрачный
J21PF-08SCB 2 прозрачный

Марка Цвет

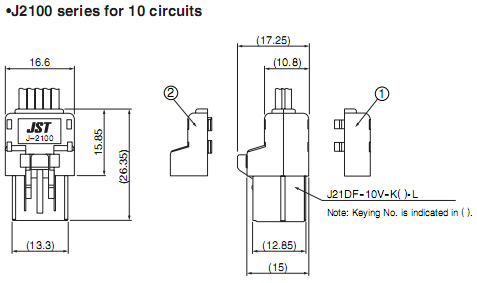

J21PF-10SCA 1 прозрачный
J21PF-10SCB 2 прозрачный

Марка Цвет

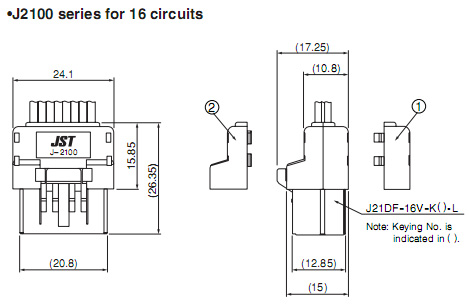

J21PF-16SCA 1 прозрачный
J21PF-16SCB 2 прозрачный

Марка Цвет
J21PF-20SCA 1 прозрачный
J21PF-20SCB 2 прозрачный

Марка Цвет

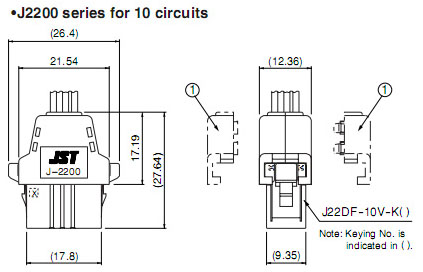

J22PF-10VK 1 черный

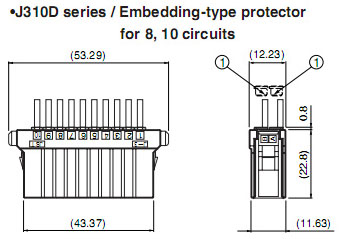

J300 SERIES


Марка Цвет

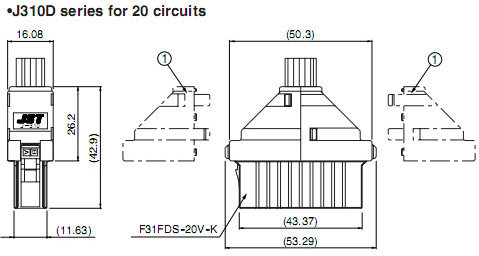

F31PFD-20VK 1 черный
F31PFD-20SC 1 прозрачный

Марка Цвет
F31 PFS-10KU 1 черный

Марка Цвет

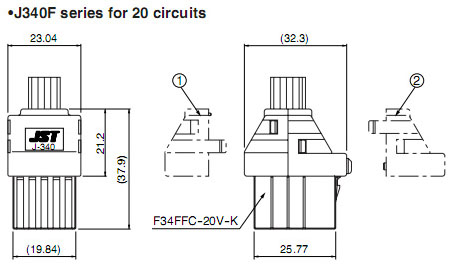

F34PFF-20VKA 1 черный
F34PFF-20SCA 1 прозрачный
F34PFF-20VKB 2 черный
F34PFF-20SCB 2 прозрачный

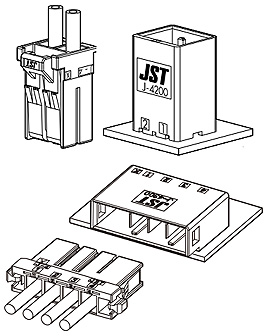

J4000 SERIES


Марка Цвет
J42PF-02SCA 1 прозрачный
J42PF-02SCB 2 прозрачный
