Соединители кабель-плата
Шаг 1,25 мм
Серия 1255 - розетка на кабель
|
 |
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: перем. 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Количество контактов
|
|

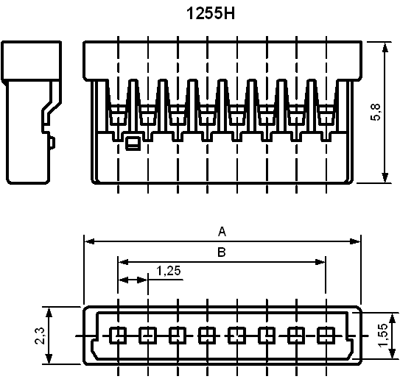

| 1255H - розетка на кабель |
| x |
1255H-08 |
7,00 |
11,55 |
11,95 |
| x |
1255H-14 |
13,00 |
17,55 |
17,95 |
| x |
1255H-20 |
19,00 |
23,55 |
23,95 |
| x |
1255H-30 |
29,00 |
33,55 |
33,95 |
|
чертеж
|
|
|

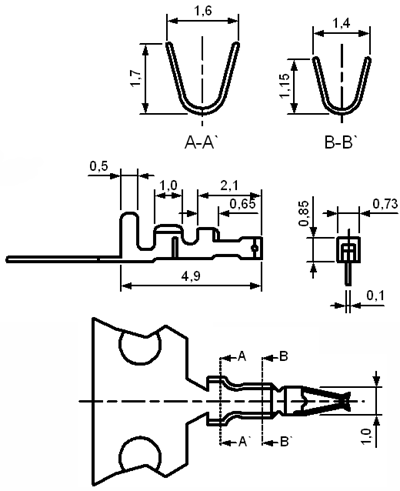

1255T - контакты
|
|
чертеж
|
|
|
|
|
|
