| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 2,0 мм
Серия 1311 - розетка на кабель
|
 |
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: перем. 1000В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Тип:
H: в корпусе
3) Количество контактов
| x |
1311H-02 |
2,5 |
6,5 |
| x |
1311H-03 |
5,0 |
9,0 |
| x |
1311H-04 |
7,5 |
11,5 |
| x |
1311H-05 |
10,0 |
14,0 |
| x |
1311H-06 |
12,5 |
16,5 |
| x |
1311H-07 |
15,0 |
19,0 |
| x |
1311H-08 |
17,5 |
21,5 |
| x |
1311H-09 |
20,0 |
24,0 |
| x |
1311H-10 |
22,5 |
26,5 |
| x |
1311H-11 |
25,0 |
29,0 |
| x |
1311H-12 |
27,5 |
31,5 |
| x |
1311H-13 |
30,0 |
34,0 |
| x |
1311H-14 |
32,5 |
36,5 |
| x |
1311H-15 |
35,0 |
39,0 |
| x |
1311H-16 |
37,5 |
41,5 |
|

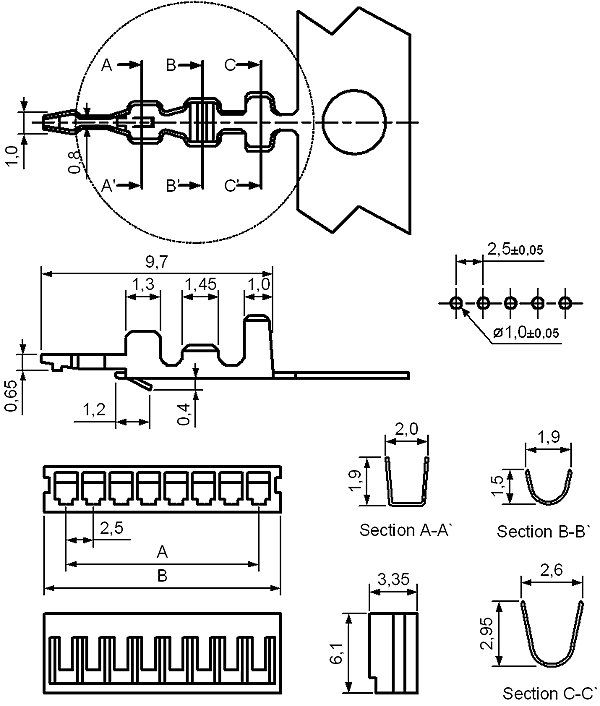

чертеж |
|
|
|
|
|
