| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 1,0 мм
Серия 1600 - розетки на кабель и вилки на плату для поверхностного монтажа
|
 |
Электрические характеристики:
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
перем. 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) H: корпус
R: угловая вилка на плату
S: прямая вилка на плату
3) Количество контактов
4) SM: для поверхностного монтажа |
|
| |
|

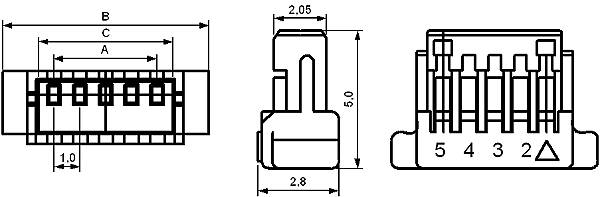

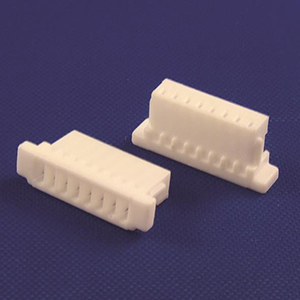

1600H-XX (A1001-xxY)
- корпус розетки на кабель
чертеж |
| 17426 |
1600H-02 |
A1001-02Y (SHR-02V-S-B, 1.0-2Y) |
2 |
1,0 |
5,0 |
2,4 |
| 23172 |
1600H-03 |
A1001-03Y (SHR-03V-S-B, 1.0-3Y) |
3 |
2,0 |
6,0 |
3,4 |
| 17425 |
1600H-04 |
A1001-04Y (SHR-04V-S-B, 1.0-4Y) |
4 |
3,0 |
7,0 |
4,4 |
| 17424 |
1600H-05 |
A1001-05Y (SHR-05V-S-B, 1.0-5Y) |
5 |
4,0 |
8,0 |
5,4 |
| 23173 |
1600H-06 |
A1001-06Y (SHR-06V-S-B, 1.0-6Y) |
6 |
5,0 |
9,0 |
6,4 |
| 23174 |
1600H-07 |
A1001-07Y (SHR-07V-S-B, 1.0-7Y) |
7 |
6,0 |
10,0 |
7,4 |
| 17423 |
1600H-08 |
A1001-08Y (SHR-08V-S-B, 1.0-8Y) |
8 |
7,0 |
11,0 |
8,4 |
| 23175 |
1600H-09 |
A1001-09Y (SHR-09V-S-B, 1.0-9Y) |
9 |
8,0 |
12,0 |
9,4 |
| 23176 |
1600H-10 |
A1001-10Y (SHR-10V-S-B, 1.0-10Y) |
10 |
9,0 |
13,0 |
10,4 |
| 23177 |
1600H-11 |
A1001-11Y (SHR-11V-S-B, 1.0-11Y) |
11 |
10,0 |
14,0 |
11,4 |
| 23178 |
1600H-12 |
A1001-12Y (SHR-12V-S-B, 1.0-12Y) |
12 |
11,0 |
15,0 |
12,4 |
| 23179 |
1600H-13 |
A1001-13Y (SHR-13V-S-B, 1.0-13Y) |
13 |
12,0 |
16,0 |
13,4 |
| 23180 |
1600H-14 |
A1001-14Y (SHR-14V-S-B, 1.0-14Y) |
14 |
13,0 |
17,0 |
14,4 |
| 23181 |
1600H-15 |
A1001-15Y (SHR-15V-S-B, 1.0-15Y) |
15 |
14,0 |
18,0 |
15,4 |
|
|

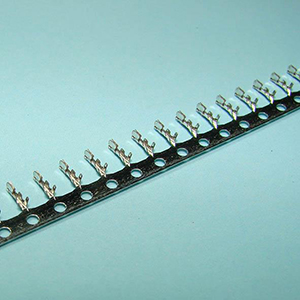

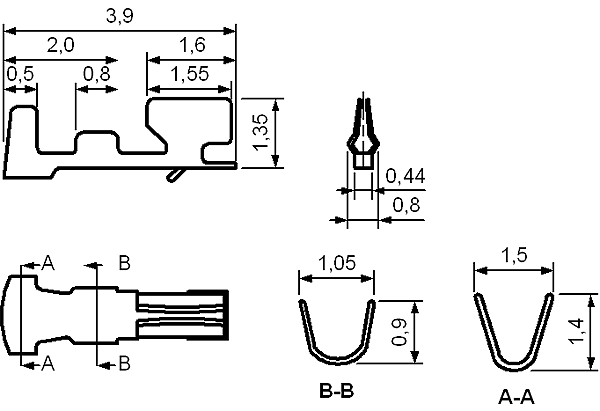

| 1600T-XX
- контакты
для розетки на кабель
|
чертеж |
|
|

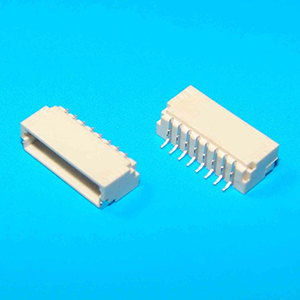

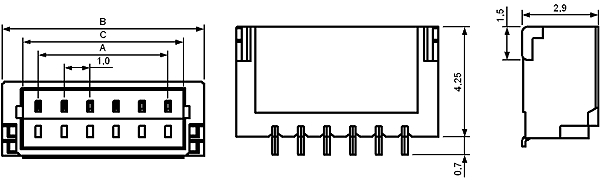

1600R-XX-SM
(A1001-SMT-xxAW)
- угловая вилка на плату
для поверхностного монтажа
чертеж |
| 17422 |
1600R-02-SM |
A1001-SMT-02AW (SM02B-SRSS-TB, 1.0-2AWT) |
2 |
1,0 |
5,0 |
2,4 |
| 23182 |
1600R-03-SM |
A1001-SMT-03AW (SM03B-SRSS-TB, 1.0-3AWT) |
3 |
2,0 |
6,0 |
3,4 |
| 17421 |
1600R-04-SM |
A1001-SMT-04AW (SM04B-SRSS-TB, 1.0-4AWT) |
4 |
3,0 |
7,0 |
4,4 |
| 23183 |
1600R-05-SM |
A1001-SMT-05AW (SM05B-SRSS-TB, 1.0-5AWT) |
5 |
4,0 |
8,0 |
5,4 |
| 23184 |
1600R-06-SM |
A1001-SMT-06AW (SM06B-SRSS-TB, 1.0-6AWT) |
6 |
5,0 |
9,0 |
6,4 |
| 23185 |
1600R-07-SM |
A1001-SMT-07AW (SM07B-SRSS-TB, 1.0-7AWT) |
7 |
6,0 |
10,0 |
7,4 |
| 17420 |
1600R-08-SM |
A1001-SMT-08AW (SM08B-SRSS-TB, 1.0-8AWT) |
8 |
7,0 |
11,0 |
8,4 |
| 23186 |
1600R-09-SM |
A1001-SMT-09AW (SM09B-SRSS-TB, 1.0-9AWT) |
9 |
8,0 |
12,0 |
9,4 |
| 23187 |
1600R-10-SM |
A1001-SMT-10AW (SM10B-SRSS-TB, 1.0-10AWT) |
10 |
9,0 |
13,0 |
10,4 |
| 23188 |
1600R-11-SM |
A1001-SMT-11AW (SM11B-SRSS-TB, 1.0-11AWT) |
11 |
10,0 |
14,0 |
11,4 |
| 23189 |
1600R-12-SM |
A1001-SMT-12AW (SM12B-SRSS-TB, 1.0-12AWT) |
12 |
11,0 |
15,0 |
12,4 |
| 23190 |
1600R-13-SM |
A1001-SMT-13AW (SM13B-SRSS-TB, 1.0-13AWT) |
13 |
12,0 |
16,0 |
13,4 |
| 23191 |
1600R-14-SM |
A1001-SMT-14AW (SM14B-SRSS-TB, 1.0-14AWT) |
14 |
13,0 |
17,0 |
14,4 |
| 23192 |
1600R-15-SM |
A1001-SMT-15AW (SM15B-SRSS-TB, 1.0-15AWT) |
15 |
14,0 |
18,0 |
15,4 |
|
|
|

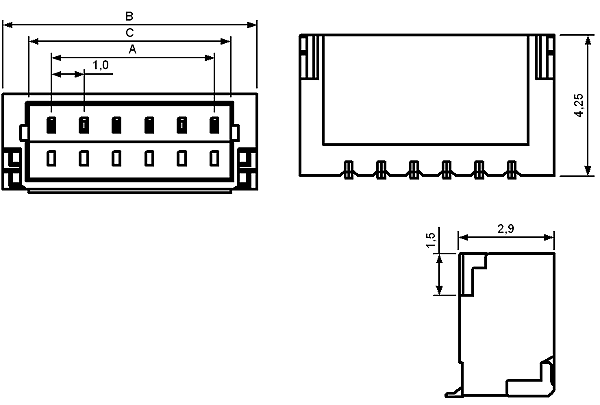

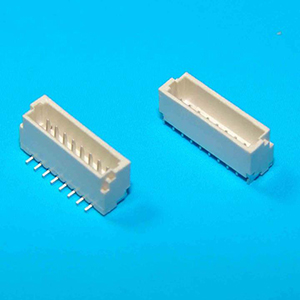

1600S-XX-SM
(A1001-SMT-xxA)
- прямая вилка на плату
для поверхностного монтажа
чертеж |
| 17419 |
1600S-02-SM |
A1001-SMT-02A (1600S-02-SM, 1.0-LA-2P) |
2 |
1,0 |
5,0 |
2,4 |
| 23193 |
1600S-03-SM |
A1001-SMT-03A (1600S-03-SM, 1.0-LA-3P) |
3 |
2,0 |
6,0 |
3,4 |
| 23194 |
1600S-04-SM |
A1001-SMT-04A (1600S-04-SM, 1.0-LA-4P) |
4 |
3,0 |
7,0 |
4,4 |
| 17418 |
1600S-05-SM |
A1001-SMT-05A (1600S-05-SM, 1.0-LA-5P) |
5 |
4,0 |
8,0 |
5,4 |
| 23195 |
1600S-06-SM |
A1001-SMT-06A (1600S-06-SM, 1.0-LA-6P) |
6 |
5,0 |
9,0 |
6,4 |
| 23196 |
1600S-07-SM |
A1001-SMT-07A (1600S-07-SM, 1.0-LA-7P) |
7 |
6,0 |
10,0 |
7,4 |
| 23197 |
1600S-08-SM |
A1001-SMT-08A (1600S-08-SM, 1.0-LA-8P) |
8 |
7,0 |
11,0 |
8,4 |
| 23198 |
1600S-09-SM |
A1001-SMT-09A (1600S-09-SM, 1.0-LA-9P) |
9 |
8,0 |
12,0 |
9,4 |
| 23199 |
1600S-10-SM |
A1001-SMT-10A (1600S-10-SM, 1.0-LA-10P) |
10 |
9,0 |
13,0 |
10,4 |
| 23200 |
1600S-11-SM |
A1001-SMT-11A (1600S-11-SM, 1.0-LA-11P) |
11 |
10,0 |
14,0 |
11,4 |
| 23201 |
1600S-12-SM |
A1001-SMT-12A (1600S-12-SM, 1.0-LA-12P) |
12 |
11,0 |
15,0 |
12,4 |
| 23202 |
1600S-13-SM |
A1001-SMT-13A (1600S-13-SM, 1.0-LA-13P) |
13 |
12,0 |
16,0 |
13,4 |
| 23203 |
1600S-14-SM |
A1001-SMT-14A (1600S-14-SM, 1.0-LA-14P) |
14 |
13,0 |
17,0 |
14,4 |
| 23204 |
1600S-15-SM |
A1001-SMT-15A (1600S-15-SM, 1.0-LA-15P) |
15 |
14,0 |
18,0 |
15,4 |
|
|
|
|
|
|
