Соединители кабель-плата

Шаг 1,0 мм

Серия 1601 - вилка на плату для поверхностного монтажа и розетка на кабель

Электрические характеристики:
Электрические характеристики:
Максимальный ток: 1 А, AC/AD
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
перем. 500В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

1601	H	-	XX	-	SM
1	2		3		4

1) Серия
2) H: корпус розетки на кабель
R: угловая вилка на плату
3) Количество контактов
4) SM: для поверхностного монтажа

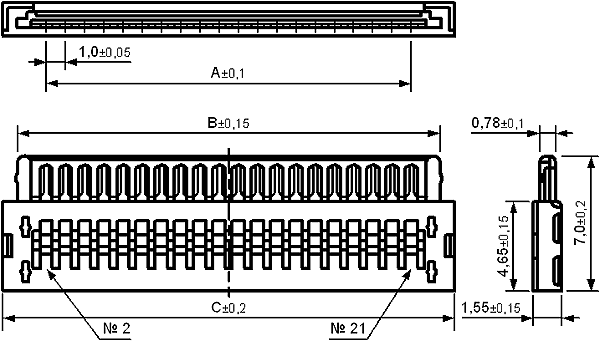

1601H-XX
- розетка на кабель

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B	C
51451	1601H-20	19,0	22,0	23,4
51449	1601H-30	29,0	32,0	33,4

чертеж

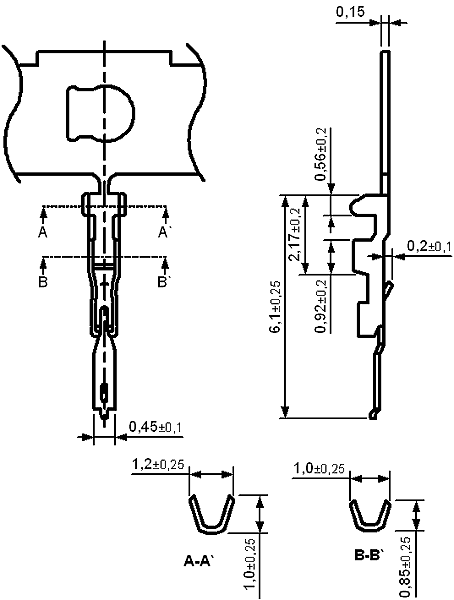

1601T-XX
- контакты для розетки на кабель

чертеж

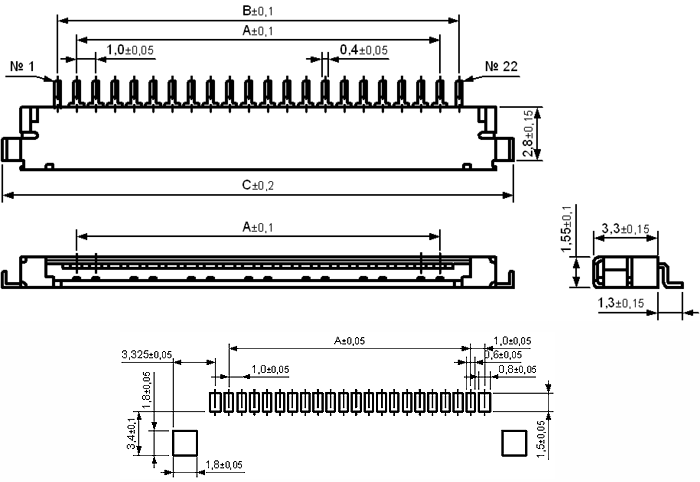

1601R-XX-SM
- угловая вилка на плату
для поверхностного монтажа

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B	C
51450	1601R-20	19,00	21,00	26,65
51448	1601R-30	29,00	31,00	36,65

чертеж
