| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 1,0 мм
Серия 1602 - вилка на плату для поверхностного монтажа и
розетка на кабель
|
|
Электрические характеристики:
Электрические характеристики:
Максимальный ток: 1 А, AC/AD
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
перем. 500В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) H: корпус розетки на кабель
R: угловая вилка на плату
3) Количество контактов
4) SM: для поверхностного монтажа |
|
 |
1602H-XX
- розетка на кабель |
| 51434 |
1602H-08 |
8 |
7,0 |
11,5 |
| x |
1602H-14 |
14 |
13,0 |
17,5 |
| x |
1602H-20 |
20 |
19,0 |
23,5 |
| x |
1602H-30 |
30 |
29,0 |
33,5 |
|
чертеж
|
|
| |

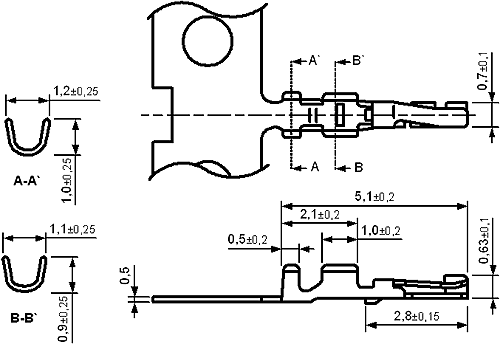

1600T-XX
- контакты для розетки на кабель |
|
чертеж
|
|
 |

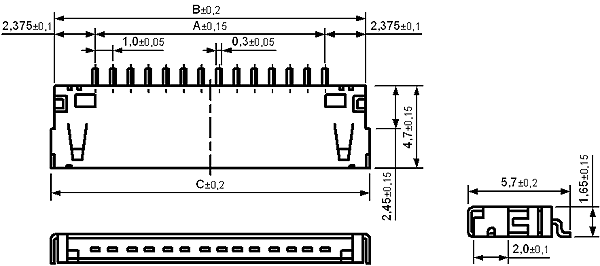

1602R-XX-SM
- угловая вилка на плату
для поверхностного монтажа |
| 51433 |
1602R-08-SM |
8 |
7,00 |
11,55 |
11,95 |
| x |
1602R-14-SM |
14 |
13,00 |
17,55 |
17,95 |
| x |
1602R-20-SM |
20 |
19,00 |
23,55 |
23,95 |
| x |
1602R-30-SM |
30 |
29,00 |
33,55 |
33,95 |
|
чертеж
|
|
Возможность поставки товаров, где не указан код товара (x), уточняйте у наших менеджеров. |
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
