| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 5,0 / 7,5 мм
Серия 2006 (CU-XP) - розетка на кабель и вилка на плату
|
 |
Электрические характеристики:
Максимальный ток: 5 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1
мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) H: розетка на кабель
S: прямая вилка на плату
3) Количество контактов
|
|

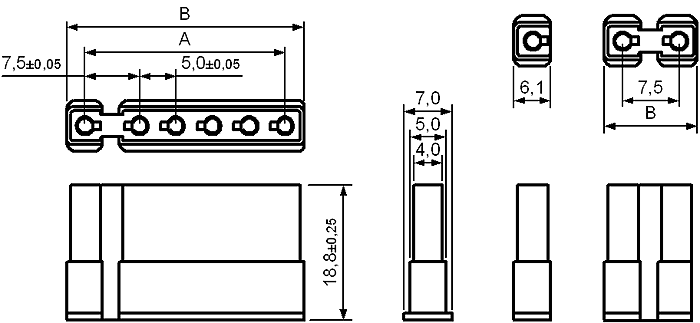

2006H-XX (CU-XP)
- розетка на кабель |
| 24088 |
2006H-01 |
|
5,0 |
| 17417 |
2006H-02 |
7,5 |
11,5 |
| 24089 |
2006H-03 |
12,5 |
16,5 |
| 17416 |
2006H-04 |
17,5 |
21,5 |
| 24090 |
2006H-05 |
22,5 |
26,5 |
| 24095 |
2006H-06 |
27,5 |
31,5 |
|
чертеж
|
|

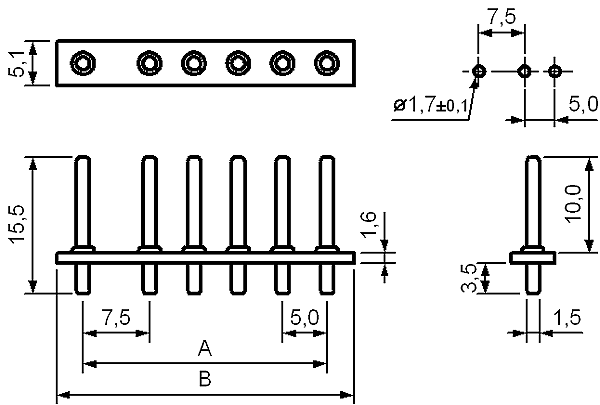

2006S-XX
- вилка на плату |
| 24091 |
2006S-01 |
|
5,0 |
| 17415 |
2006S-02 |
7,5 |
11,5 |
| 24092 |
2006S-03 |
12,5 |
16,5 |
| 17414 |
2006S-04 |
17,5 |
21,5 |
| 24093 |
2006S-05 |
22,5 |
26,5 |
| 24094 |
2006S-06 |
27,5 |
31,5 |
|
чертеж
|
|
|
|
|
|
