Соединители кабель-плата

Шаг 8,0 / 10,0 мм

Серия 2007 - розетка на кабель и вилка на плату

Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

2007	H	-	XX
1	2		3

1) Серия
2) H: розетка
S: прямая вилка на плату
3) Количество контактов

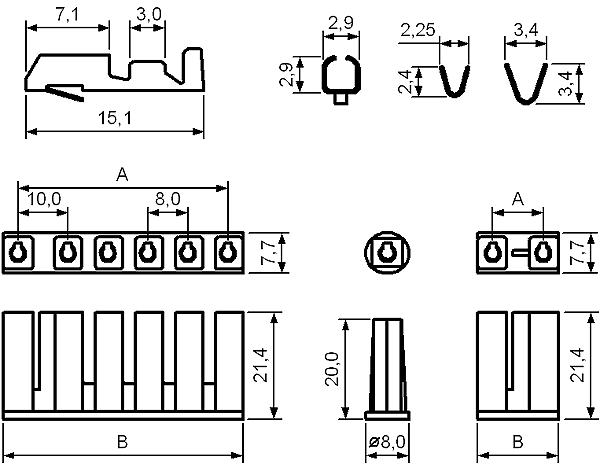

2007H-XX
- розетка на кабель

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B
x	2007H-02	10,0	16,5
x	2007H-03	18,0	24,5
x	2007H-04	26,0	32,5
x	2007H-05	34,0	40,5
x	2007H-06	42,0	48,5

чертеж

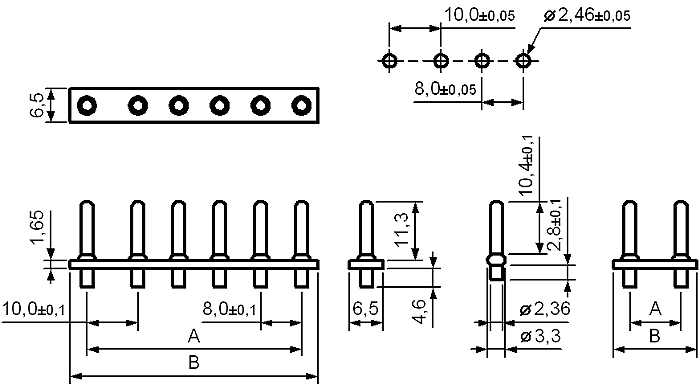

2007S-XX
- вилка на плату

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B
x	2007S-02	10,0	16,5
x	2007S-03	18,0	24,5
x	2007S-04	26,0	32,5
x	2007S-05	34,0	40,5
x	2007S-06	42,0	48,5

чертеж
