| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 2,0 мм
Серия KR2006H (2026A, 2026B, BLS2, BLD2) - однорядная и двухрядная розетка на кабель
|
|
|
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: перем. 1500В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом |
1) Серия
2) Тип:
H: розетка на провод
3) Количество контактов |
|

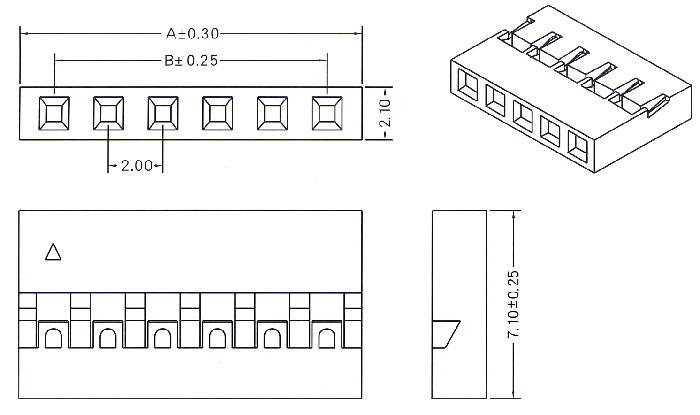

| KR2006H-XXP-1
(2026A-XX, BLS2-1xXX)
- однорядная розетка на кабель
чертеж |
| 23336 |
KR2006H-02P-1 |
2026A-02P, M22-3010200, BLS2-1x2, BLS2-2 |
2 |
2,00 |
4,20 |
| 23338 |
KR2006H-03P-1 |
2026A-03P, M22-3010300, BLS2-1x3, BLS2-3 |
3 |
4,00 |
6,20 |
| 23339 |
KR2006H-04P-1 |
2026A-04P, M22-3010400, BLS2-1x4, BLS2-4 |
4 |
6,00 |
8,20 |
| 23340 |
KR2006H-05P-1 |
2026A-05P, M22-3010500, BLS2-1x5, BLS2-5 |
5 |
8,00 |
10,20 |
| 23341 |
KR2006H-06P-1 |
2026A-06P, M22-3010600, BLS2-1x6, BLS2-6 |
6 |
10,00 |
12,20 |
| 60130 |
KR2006H-07P-1 |
2026A-07P, M22-3010700, BLS2-1x7, BLS2-7 |
7 |
12,00 |
14,20 |
| 23342 |
KR2006H-08P-1 |
2026A-08P, M22-3010800, BLS2-1x8, BLS2-8 |
8 |
14,00 |
16,20 |
| 60131 |
KR2006H-09P-1 |
2026A-09P, M22-3010900, BLS2-1x9, BLS2-9 |
9 |
16,00 |
18,20 |
| 60132 |
KR2006H-10P-1 |
2026A-10P, M22-3011000, BLS2-1x10, BLS2-10 |
10 |
18,00 |
20,20 |
| 60133 |
KR2006H-11P-1 |
2026A-11P, M22-3011100, BLS2-1x11, BLS2-11 |
11 |
20,00 |
22,20 |
| 23343 |
KR2006H-12P-1 |
2026A-12P, M22-3011200, BLS2-1x12, BLS2-12 |
12 |
22,00 |
24,20 |
| 60134 |
KR2006H-13P-1 |
2026A-13P, M22-3011300, BLS2-1x13, BLS2-13 |
13 |
24,00 |
26,20 |
| 60135 |
KR2006H-14P-1 |
2026A-14P, M22-3011400, BLS2-1x14, BLS2-14 |
14 |
26,00 |
28,20 |
| 60136 |
KR2006H-15P-1 |
2026A-15P, M22-3011500, BLS2-1x15, BLS2-15 |
15 |
28,00 |
30,20 |
| 60137 |
KR2006H-16P-1 |
2026A-16P, M22-3011600, BLS2-1x16, BLS2-16 |
16 |
30,00 |
32,20 |
| 60138 |
KR2006H-17P-1 |
2026A-17P, M22-3011700, BLS2-1x17, BLS2-17 |
17 |
32,00 |
34,20 |
| 60139 |
KR2006H-18P-1 |
2026A-18P, M22-3011800, BLS2-1x18, BLS2-18 |
18 |
34,00 |
36,20 |
| 60140 |
KR2006H-19P-1 |
2026A-19P, M22-3011900, BLS2-1x19, BLS2-19 |
19 |
36,00 |
38,20 |
| 60141 |
KR2006H-20P-1 |
2026A-20P, M22-3012000, BLS2-1x20, BLS2-20 |
20 |
38,00 |
40,20 |
|
|

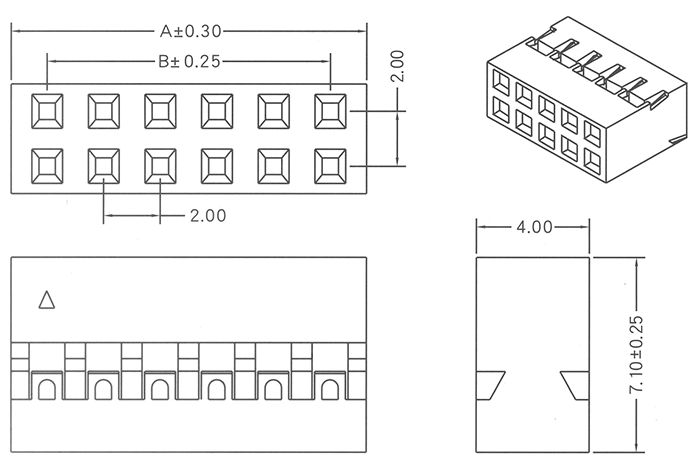

KR2006H-2xXXP-1
(2026B-XX, BLD2-2xXX)
- двухрядная розетка на кабель
чертеж |
| 60143 |
KR2006H-2x02P-1 |
2026B-04, M22-3020200, BLD2-2x2 |
4 |
2,00 |
4,20 |
| 60144 |
KR2006H-2x03P-1 |
2026B-06, M22-3020300, BLD2-2x3 |
6 |
4,00 |
6,20 |
| 60145 |
KR2006H-2x04P-1 |
2026B-08, M22-3020400, BLD2-2x4 |
8 |
6,00 |
8,20 |
| 60146 |
KR2006H-2x05P-1 |
2026B-10, M22-3020500, BLD2-2x5 |
10 |
8,00 |
10,20 |
| 23337 |
KR2006H-2x06P-1 |
2026B-12, M22-3020600, BLD2-2x6 |
12 |
10,00 |
12,20 |
| 60147 |
KR2006H-2x07P-1 |
2026B-14, M22-3020700, BLD2-2x7 |
14 |
12,00 |
14,20 |
| 60148 |
KR2006H-2x08P-1 |
2026B-16, M22-3020800, BLD2-2x8 |
16 |
14,00 |
16,20 |
| 60149 |
KR2006H-2x09P-1 |
2026B-18, M22-3020900, BLD2-2x9 |
18 |
16,00 |
18,20 |
| 60150 |
KR2006H-2x10P-1 |
2026B-20, M22-3021000, BLD2-2x10 |
20 |
18,00 |
20,20 |
| 60151 |
KR2006H-2x11P-1 |
2026B-22, M22-3021100, BLD2-2x11 |
22 |
20,00 |
22,20 |
| 60152 |
KR2006H-2x12P-1 |
2026B-24, M22-3021200, BLD2-2x12 |
24 |
22,00 |
24,20 |
| 60153 |
KR2006H-2x13P-1 |
2026B-26, M22-3021300, BLD2-2x13 |
26 |
24,00 |
26,20 |
| 60154 |
KR2006H-2x14P-1 |
2026B-28, M22-3021400, BLD2-2x14 |
28 |
26,00 |
28,20 |
| 60155 |
KR2006H-2x15P-1 |
2026B-30, M22-3021500, BLD2-2x15 |
30 |
28,00 |
30,20 |
| 60156 |
KR2006H-2x16P-1 |
2026B-32, M22-3021600, BLD2-2x16 |
32 |
30,00 |
32,20 |
| 60157 |
KR2006H-2x17P-1 |
2026B-34, M22-3021700, BLD2-2x17 |
34 |
32,00 |
34,20 |
| 60158 |
KR2006H-2x18P-1 |
2026B-36, M22-3021800, BLD2-2x18 |
36 |
34,00 |
36,20 |
| 76280 |
KR2006H-2x19P-1 |
2026B-38, M22-3021900, BLD2-2x19 |
38 |
36,00 |
38,20 |
| 60159 |
KR2006H-2x20P-1 |
2026B-40, M22-3022000, BLD2-2x20 |
40 |
38,00 |
40,20 |
| 60160 |
KR2006H-2x21P-1 |
2026B-42, M22-3022100, BLD2-2x21 |
42 |
40,00 |
42,20 |
| 60161 |
KR2006H-2x22P-1 |
2026B-44, M22-3022200, BLD2-2x22 |
44 |
42,00 |
44,20 |
| 60162 |
KR2006H-2x23P-1 |
2026B-46, M22-3022300, BLD2-2x23 |
46 |
44,00 |
46,20 |
| 60163 |
KR2006H-2x24P-1 |
2026B-48, M22-3022400, BLD2-2x24 |
48 |
46,00 |
48,20 |
| 60142 |
KR2006H-2x25P-1 |
2026B-50, M22-3022500, BLD2-2x25 |
50 |
48,00 |
50,20 |
|
|

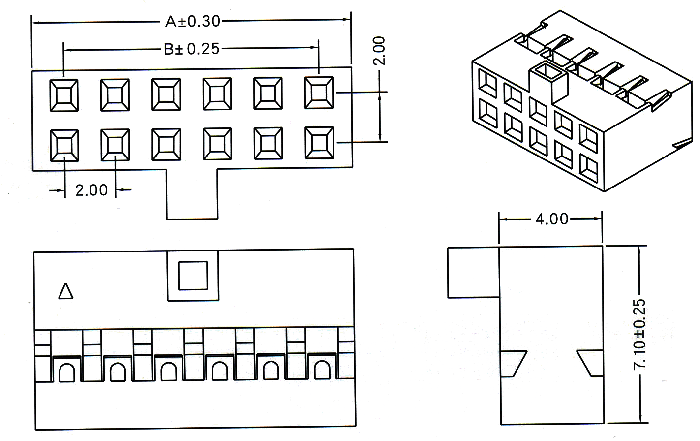

| KR2006H-2xXXP-2
- двухрядная розетка на кабель
с ключом
чертеж |
| 159134 |
KR2006H-2X02P-2 |
2x2 |
2.00 |
4.20 |
| 159135 |
KR2006H-2X03P-2 |
2x3 |
4.00 |
6.20 |
| 159136 |
KR2006H-2X04P-2 |
2x4 |
6.00 |
8.20 |
| 159137 |
KR2006H-2X05P-2 |
2x5 |
8.00 |
10.20 |
| 159138 |
KR2006H-2X06P-2 |
2x6 |
10.00 |
12.20 |
| 159139 |
KR2006H-2X07P-2 |
2x7 |
12.00 |
14.20 |
| 159140 |
KR2006H-2X08P-2 |
2x8 |
14.00 |
16.20 |
| 159141 |
KR2006H-2X09P-2 |
2x9 |
16.00 |
18.20 |
| 159142 |
KR2006H-2X10P-2 |
2x10 |
18.00 |
20.20 |
| 159143 |
KR2006H-2X11P-2 |
2x11 |
20.00 |
22.20 |
| 159144 |
KR2006H-2X12P-2 |
2x12 |
22.00 |
24.20 |
| 159145 |
KR2006H-2X13P-2 |
2x13 |
24.00 |
26.20 |
| 159146 |
KR2006H-2X14P-2 |
2x14 |
26.00 |
28.20 |
| 159147 |
KR2006H-2X15P-2 |
2x15 |
28.00 |
30.20 |
| 159148 |
KR2006H-2X16P-2 |
2x16 |
30.00 |
32.20 |
| 159149 |
KR2006H-2X17P-2 |
2x17 |
32.00 |
34.20 |
| 159150 |
KR2006H-2X18P-2 |
2x18 |
34.00 |
36.20 |
| 159152 |
KR2006H-2X20P-2 |
2x20 |
36.00 |
38.20 |
|
|

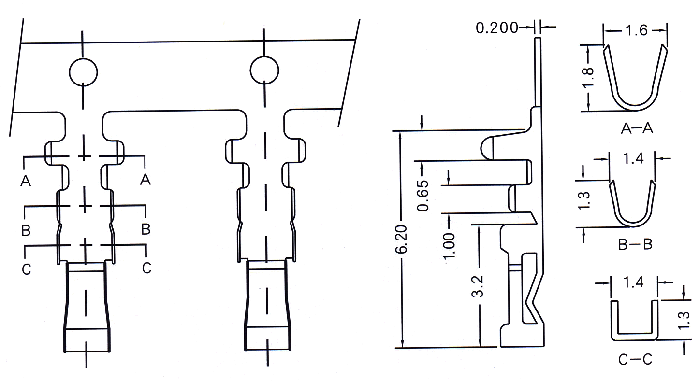

| Терминалы (контакты)
чертеж |
материал - фосфористая бронза с покрытием
| 250054 |
2026TG |
M22-3040042, В2006OB3АВ10С |
золочение |
| 17487 |
2026TP |
M22-3040046, В2006OT3АВ10С |
лужение |
сортамент провода AWG#24...#28
максимальный диаметр изоляции провода 1.2-1.5 мм |
|
|
|
|
|
