Разъемы (соединители) >> Разъемы кабель-плата

Соединители кабель-плата

Шаг 3,96 мм
MV-396™ Molex



Серия 2114 (MV-396™ Molex) - розетки на кабель, вилки на плату

Серия 2114 (MV-396™ Molex) - розетки на кабель, вилки на плату

Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

2114 H - XX
1 2   3

1) Серия
2) H: розетка на кабель
    T: контакты
    R: угловая вилка на плату
    S: прямая вилка на плату
3) Количество контактов

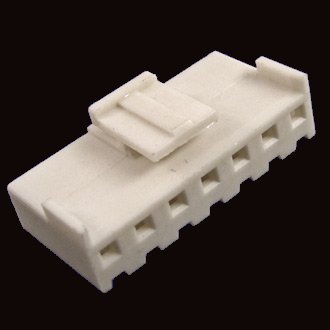

2114H-XX
(PHU2-XX, A3962-xxY, MV-396™ Molex 035977**00)
- розетка на кабель

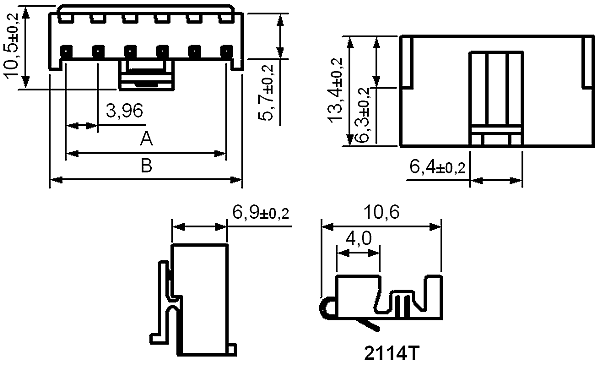

2114H-XX (PHU2-XX, A3962-xxY, MV-396™ Molex 035977**00) - розетка на кабель

PDF загрузить



2114H-XX (PHU2-XX, A3962-xxY, MV-396™ Molex 035977**00) - розетка на кабель

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм Норма
упаковки
A B
22735 2114H-02 PHU2-2, A3962-02Y, MV-396™ Molex 0359770200 2 3,96 7,92 1000
17411 2114H-03 PHU2-3, A3962-03Y, MV-396™ Molex 0359770300 3 7,92 11,88 1000
17410 2114H-04 PHU2-4, A3962-04Y, MV-396™ Molex 0359770400 4 11,88 15,84 1000
50644 2114H-05 PHU2-5, A3962-05Y, MV-396™ Molex 0359770500 5 15,84 19,80 1000
50645 2114H-06 PHU2-6, A3962-06Y, MV-396™ Molex 0359770600 6 19,80 23,76 1000
50646 2114H-07 PHU2-7, A3962-07Y, MV-396™ Molex 0359770700 7 23,76 27,72 1000
50647 2114H-08 PHU2-8, A3962-08Y, MV-396™ Molex 0359770800 8 27,72 31,68 1000
50648 2114H-09 PHU2-9, A3962-09Y, MV-396™ Molex 0359770900 9 31,68 35,64 1000
50649 2114H-10 PHU2-10, A3962-10Y, MV-396™ Molex 0359771000 10 35,64 39,60 1000
50650 2114H-11 PHU2-11, A3962-11Y, MV-396™ Molex 0359771100 11 39,60 43,56 500
50651 2114H-12 PHU2-12, A3962-12Y, MV-396™ Molex 0359771200 12 43,56 47,52 500
50652 2114H-13 PHU2-13, A3962-13Y, MV-396™ Molex 0359771300 13 47,52 51,48 500
50653 2114H-14 PHU2-14, A3962-14Y, MV-396™ Molex 0359771400 14 51,48 55,44 500
50654 2114H-15 PHU2-15, A3962-15Y, MV-396™ Molex 0359771500 15 55,44 59,40 500

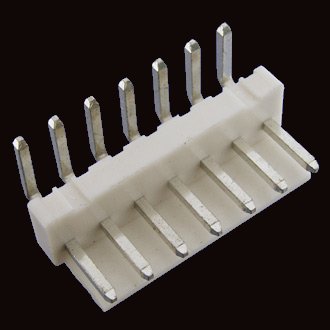

2114R-XX
(PWL2-XXR, A3962-xxAW, MV-396™ Molex 035978**20)
- угловая вилка на плату

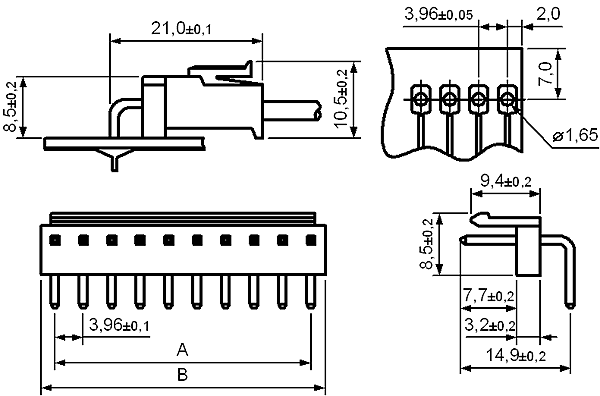

2114R-XX (PWL2-XXR, A3962-xxAW, MV-396™ Molex 035978**20) - угловая вилка на плату

PDF загрузить



2114R-XX (PWL2-XXR, A3962-xxAW, MV-396™ Molex 035978**20) - угловая вилка на плату

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм Норма
упаковки
A B
24096 2114R-02 PWL2-2R, A3962-02AW, MV-396™ Molex 0359780220 2 3,96 7,92 1000
50655 2114R-03 PWL2-3R, A3962-03AW, MV-396™ Molex 0359780320 3 7,92 11,88 1000
34483 2114R-04 PWL2-4R, A3962-04AW, MV-396™ Molex 0359780420 4 11,88 15,84 1000
50656 2114R-05 PWL2-5R, A3962-05AW, MV-396™ Molex 0359780520 5 15,84 19,80 1000
50657 2114R-06 PWL2-6R, A3962-06AW, MV-396™ Molex 0359780620 6 19,80 23,76 1000
50658 2114R-07 PWL2-7R, A3962-07AW, MV-396™ Molex 0359780720 7 23,76 27,72 500
50659 2114R-08 PWL2-8R, A3962-08AW, MV-396™ Molex 0359780820 8 27,72 31,68 500
50660 2114R-09 PWL2-9R, A3962-09AW, MV-396™ Molex 0359780920 9 31,68 35,64 500
50661 2114R-10 PWL2-10R, A3962-10AW, MV-396™ Molex 0359781020 10 35,64 39,60 500
50662 2114R-11 PWL2-11R, A3962-11AW, MV-396™ Molex 0359781120 11 39,60 43,56 500
50663 2114R-12 PWL2-12R, A3962-12AW, MV-396™ Molex 0359781220 12 43,56 47,52 200
50664 2114R-13 PWL2-13R, A3962-13AW, MV-396™ Molex 0359781320 13 47,52 51,48 200
50665 2114R-14 PWL2-14R, A3962-14AW, MV-396™ Molex 0359781420 14 51,48 55,44 200
50666 2114R-15 PWL2-15R, A3962-15AW, MV-396™ Molex 0359781520 15 55,44 59,40 200

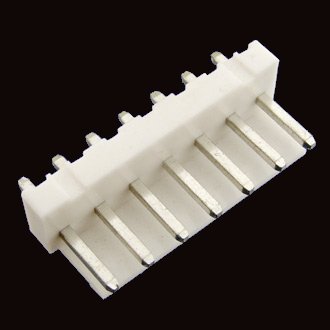

2114S-XX
(PWL2-XX, A3962-xxA, MV-396™ Molex 035978**10)
- прямая вилка на плату

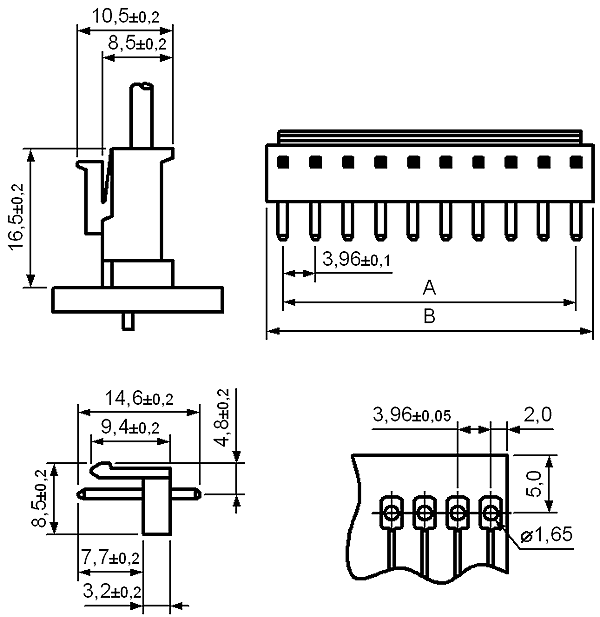

2114S-XX (PWL2-XX, A3962-xxA, MV-396™ Molex 035978**10) - прямая вилка на плату

PDF загрузить

2114S-XX (PWL2-XX, A3962-xxA, MV-396™ Molex 035978**10) - прямая вилка на плату

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм Норма
упаковки
A B
22736 2114S-02 PWL2-2, A3962-02A, MV-396™ Molex 0359780210 2 3,96 7,92 1000
17409 2114S-03 PWL2-3, A3962-03A, MV-396™ Molex 0359780310 3 7,92 11,88 1000
17408 2114S-04 PWL2-4, A3962-04A, MV-396™ Molex 0359780410 4 11,88 15,84 1000
50667 2114S-05 PWL2-5, A3962-05A, MV-396™ Molex 0359780510 5 15,84 19,80 1000
50668 2114S-06 PWL2-6, A3962-06A, MV-396™ Molex 0359780610 6 19,80 23,76 1000
50669 2114S-07 PWL2-7, A3962-07A, MV-396™ Molex 0359780710 7 23,76 27,72 1000
50670 2114S-08 PWL2-8, A3962-08A, MV-396™ Molex 0359780810 8 27,72 31,68 1000
50671 2114S-09 PWL2-9, A3962-09A, MV-396™ Molex 0359780910 9 31,68 35,64 1000
34785 2114S-10 PWL2-10, A3962-10A, MV-396™ Molex 0359781010 10 35,64 39,60 500
50672 2114S-11 PWL2-11, A3962-11A, MV-396™ Molex 0359781110 11 39,60 43,56 500
50673 2114S-12 PWL2-12, A3962-12A, MV-396™ Molex 0359781210 12 43,56 47,52 500
50674 2114S-13 PWL2-13, A3962-13A, MV-396™ Molex 0359781310 13 47,52 51,48 500
50675 2114S-14 PWL2-14, A3962-14A, MV-396™ Molex 0359781410 14 51,48 55,44 500
50676 2114S-15 PWL2-15, A3962-15A, MV-396™ Molex 0359781510 15 55,44 59,40 500



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
