Разъемы (соединители) >> Разъемы кабель-плата

Соединители кабель-плата

Шаг 2,54 мм



Серия 2218 (HU-XX)- розетка на кабель

Серия 2218 (HU-XX)- розетка на кабель : Шаг 2,54 мм : Разъемы кабель-плата

Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

2218 H - XX
1 2   3
1) Серия
2) H: корпус для розетки на кабель
    T: контакты для розетки на кабель
3) Количество контактов

HU - XX
1   2
1) Серия
2) Количество контактов

Код
товара
Кол-во
контактов
Размер A,
мм
x HU-1 3,1
17720 HU-2 5,6
17270 HU-3 8,1
17392 HU-4 10,7
16557 HU-5 13,2
17275 HU-6 15,8
17195 HU-7 18,3
16558 HU-8 20,9
16559 HU-9 23,4
17274 HU-10 25,9
17273 HU-11 28,5
17272 HU-12 31,0
51601 HU-13 33,5
34732 HU-14 36,1
51602 HU-15 38,6
51603 HU-16 41,7
51604 HU-17 43,6
17271 HU-18 46,1
51605 HU-19 48,6
51606 HU-20 51,1

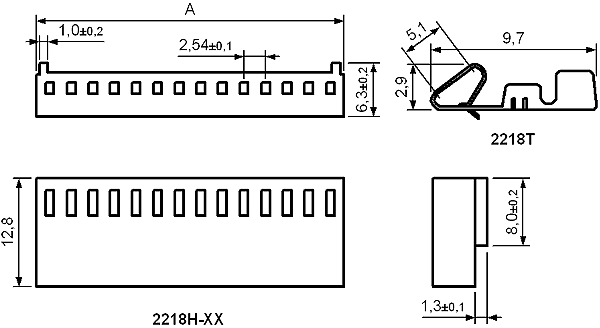

чертеж



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
