Соединители кабель-плата

Шаг 3,96 мм

Серия 2220 (PHU-XX) - розетка на кабель

Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

2220	H	-	XX
1	2		3

1) Серия
2) H: корпус для розетки на кабель
T: контакты
3) Количество контактов

PHU	-	XX
1		2

1) Серия
2) Количество контактов

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B
17387	PHU-2	3,96	7,92
24053	PHU-3	7,92	11,88
36482	PHU-4	11,88	15,84
24054	PHU-5	15,84	19,80
17386	PHU-6	19,80	23,76
50755	PHU-7	23,76	27,72
24055	PHU-8	27,72	31,68
50348	PHU-9	31,68	35,64
17385	PHU-10	35,64	39,60
50756	PHU-11	39,60	43,56
50757	PHU-12	43,56	47,52
50758	PHU-13	47,52	51,48
50759	PHU-14	51,48	55,44
50760	PHU-15	55,44	59,40
50761	PHU-16	59,40	63,36

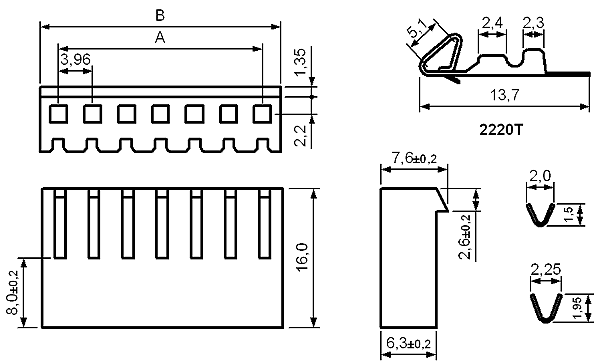

чертеж
