Соединители кабель-плата

Шаг 2,5 мм


Серии 2317 и 2318 - вилка на плату и розетка на кабель
Серии 2317 и 2318 - вилка на плату и розетка на кабель : Шаг 2,5 мм : Разъемы кабель-плата

Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
A2510 - XX AW
1   2 3

1) серия
2) количество контактов
3) Y: розетка на кабель
     A: вилка на плату прямая
     AW: вилка на плату угловая

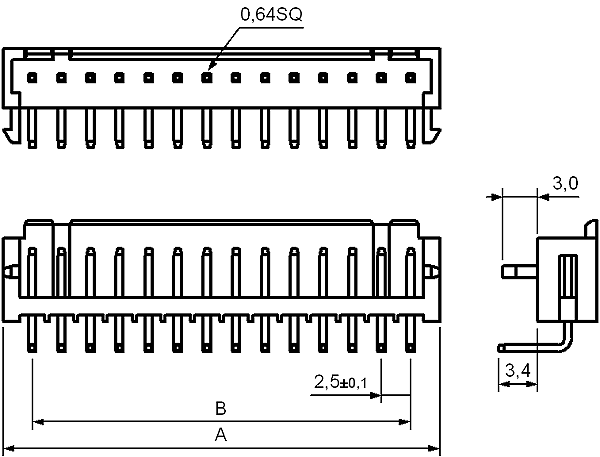

2317RD-XX
- угловая вилка на плату
с защелкой в плату

2317RD-XX - угловая вилка на плату с защелкой в плату

2317 RD - XX
1 2   3

1) Серия
2) Модификация
3) Количество контактов
Код
товара		 Марка Размеры, мм
A B
x 2317RD-02 7,5 2,5
x 2317RD-03 10,0 5,0
x 2317RD-04 12,5 7,5
x 2317RD-05 15,0 10,0
x 2317RD-06 17,5 12,5
x 2317RD-07 20,0 15,0
x 2317RD-08 22,5 17,5
x 2317RD-09 25,0 20,0
x 2317RD-10 27,5 22,5
x 2317RD-11 30,0 25,0
x 2317RD-12 32,5 27,5
x 2317RD-13 35,0 30,0
x 2317RD-14 37,5 32,5
x 2317RD-15 40,0 35,0
x 2317RD-16 42,5 37,5
x 2317RD-17 45,0 40,0
x 2317RD-18 47,5 42,5
x 2317RD-19 50,0 45,0
x 2317RD-20 52,5 47,5

чертеж

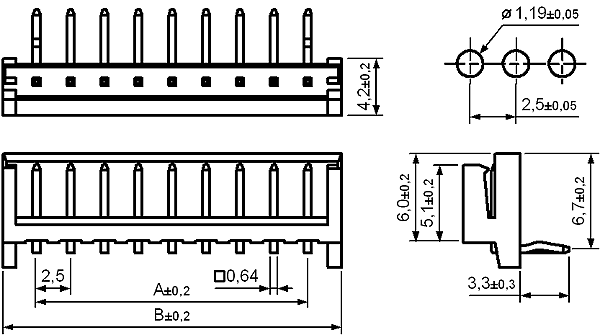

2317RJ-XX-EH
- угловая вилка на плату
высотой 4,2 мм

2317RJ-XX-EH - угловая вилка на плату высотой 4,2 мм

2317 RJ - XX - EH
1 2   3   4

1) Серия
2) Модификация
3) Количество контактов
3) Суффикс
Код
товара		 Марка Размеры, мм
A B
x 2317RJ-02-EH 2,5 7,5
x 2317RJ-03-EH 5,0 10,0
x 2317RJ-04-EH 7,5 12,5
x 2317RJ-05-EH 10,0 15,0
x 2317RJ-06-EH 12,5 17,5
x 2317RJ-07-EH 15,0 20,0
x 2317RJ-08-EH 17,5 22,5
x 2317RJ-09-EH 20,0 25,0
x 2317RJ-10-EH 22,5 27,5
x 2317RJ-11-EH 25,0 30,0
x 2317RJ-12-EH 27,5 32,5
x 2317RJ-13-EH 30,0 35,0
x 2317RJ-14-EH 32,5 37,5
x 2317RJ-15-EH 35,0 40,0

чертеж

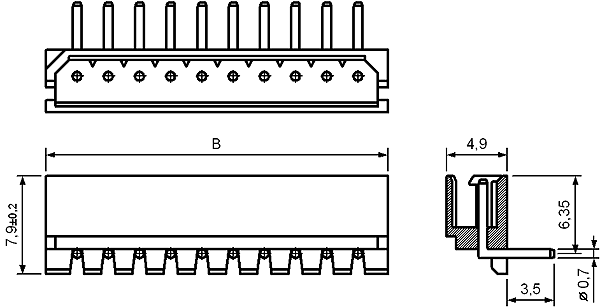

2317RM-XX
- угловая вилка на плату
высотой 4,9 мм

2317RM-XX - угловая вилка на плату высотой 4,9 мм

2317 RM - XX
1 2   3

1) Серия
2) Модификация
3) Количество контактов
Код
товара		 Марка Аналог Размеры, мм
A B
51518 A2502-02AW 2317RM-02 2,5 7,5
51519 A2502-03AW 2317RM-03 5,0 10,0
51520 A2502-04AW 2317RM-04 7,5 12,5
51521 A2502-05AW 2317RM-05 10,0 15,0
51522 A2502-06AW 2317RM-06 12,5 17,5
51523 A2502-07AW 2317RM-07 15,0 20,0
51524 A2502-08AW 2317RM-08 17,5 22,5
51525 A2502-09AW 2317RM-09 20,0 25,0
51526 A2502-10AW 2317RM-10 22,5 27,5
51527 A2502-11AW 2317RM-11 25,0 30,0
51528 A2502-12AW 2317RM-12 27,5 32,5
51529 A2502-13AW 2317RM-13 30,0 35,0
51530 A2502-14AW 2317RM-14 32,5 37,5
51531 A2502-15AW 2317RM-15 35,0 40,0
51532 A2502-16AW 2317RM-16 37,5 42,5

чертеж

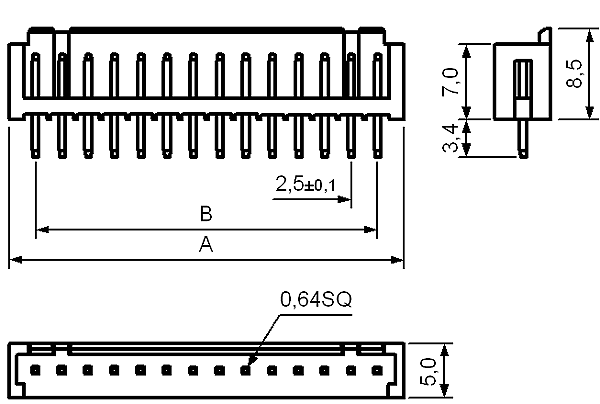

2317SD-XX
- прямая вилка на плату
шириной 5,0 мм
Код
товара		 Марка Размеры, мм
A B
x 2317SD-02 7,5 2,5
x 2317SD-03 10,0 5,0
x 2317SD-04 12,5 7,5
x 2317SD-05 15,0 10,0
x 2317SD-06 17,5 12,5
x 2317SD-07 20,0 15,0
x 2317SD-08 22,5 17,5
x 2317SD-09 25,0 20,0
x 2317SD-10 27,5 22,5
x 2317SD-11 30,0 25,0
x 2317SD-12 32,5 27,5
x 2317SD-13 35,0 30,0
x 2317SD-14 37,5 32,5
x 2317SD-15 40,0 35,0
x 2317SD-16 42,5 37,5
x 2317SD-17 45,0 40,0
x 2317SD-18 47,5 42,5
x 2317SD-19 50,0 45,0
x 2317SD-20 52,5 47,5

чертеж

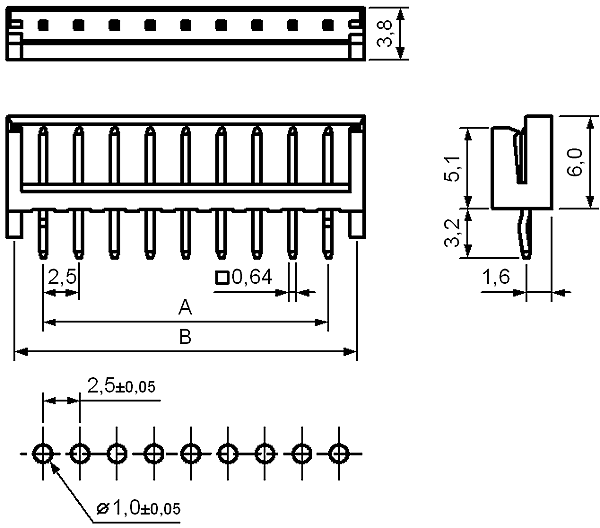

2317SJ-XX-EH
- прямая вилка на плату
шириной 3,8 мм
Код
товара		 Марка Размеры, мм
A B
x 2317SJ-02-EH 2,5 7,5
x 2317SJ-03-EH 5,0 10,0
x 2317SJ-04-EH 7,5 12,5
x 2317SJ-05-EH 10,0 15,0
x 2317SJ-06-EH 12,5 17,5
x 2317SJ-07-EH 15,0 20,0
x 2317SJ-08-EH 17,5 22,5
x 2317SJ-09-EH 20,0 25,0
x 2317SJ-10-EH 22,5 27,5
x 2317SJ-11-EH 25,0 30,0
x 2317SJ-12-EH 27,5 32,5
x 2317SJ-13-EH 30,0 35,0
x 2317SJ-14-EH 32,5 37,5
x 2317SJ-15-EH 35,0 40,0

чертеж

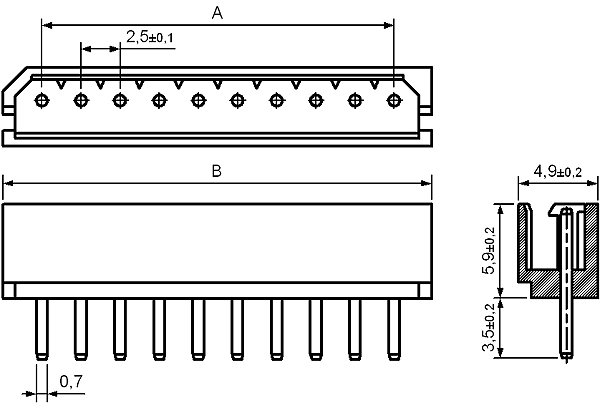

2317SM-XX
- прямая вилка на плату
шириной 4,9 мм

2317SM-XX - прямая вилка на плату шириной 4,9 мм

2317 SM - XX
1 2   3

1) Серия
2) Модификация
3) Количество контактов
Код
товара		 Марка Размеры, мм
A B
24076 2317SM-02 2,5 7,4
51504 2317SM-03 5,0 9,9
51505 2317SM-04 7,5 12,4
51506 2317SM-05 10,0 14,9
51507 2317SM-06 12,5 17,4
51508 2317SM-07 15,0 19,9
51509 2317SM-08 17,5 22,4
51510 2317SM-09 20,0 24,9
51511 2317SM-10 22,5 27,4
51512 2317SM-11 25,0 29,9
51513 2317SM-12 27,5 32,4
51514 2317SM-13 30,0 34,9
51515 2317SM-14 32,5 37,4
51516 2317SM-15 35,0 39,9
51517 2317SM-16 37,5 42,4
x 2317SM-17 40,0 44,9
x 2317SM-18 42,5 47,4
x 2317SM-19 45,0 49,9
x 2317SM-20 47,5 52,4

чертеж

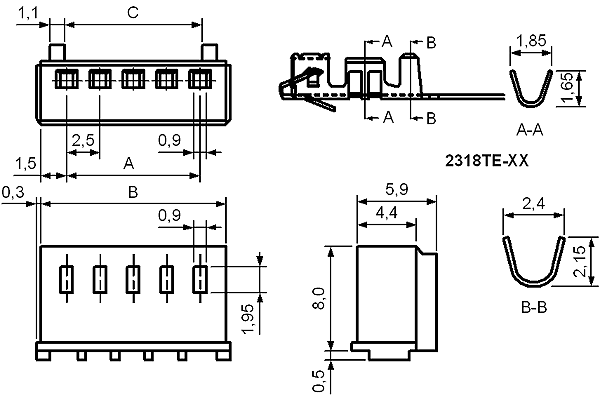

2318HE-XX
- розетка на кабель
Код
товара		 Марка Размеры, мм
A B C
x 2318HE-02 2,5 5,5 2,8
x 2318HE-03 5,0 8,0 5,3
x 2318HE-04 7,5 10,5 7,8
x 2318HE-05 10,0 13,0 10,3
x 2318HE-06 12,5 15,5 12,8
x 2318HE-07 15,0 18,0 15,3
x 2318HE-08 17,5 20,5 17,8
x 2318HE-09 20,0 23,0 20,3
x 2318HE-10 22,5 25,5 22,8
x 2318HE-11 25,0 28,0 25,3
x 2318HE-12 27,5 30,5 27,8
x 2318HE-13 30,0 33,0 30,3
x 2318HE-14 32,5 35,5 32,8
x 2318HE-15 35,0 38,0 35,3

чертеж

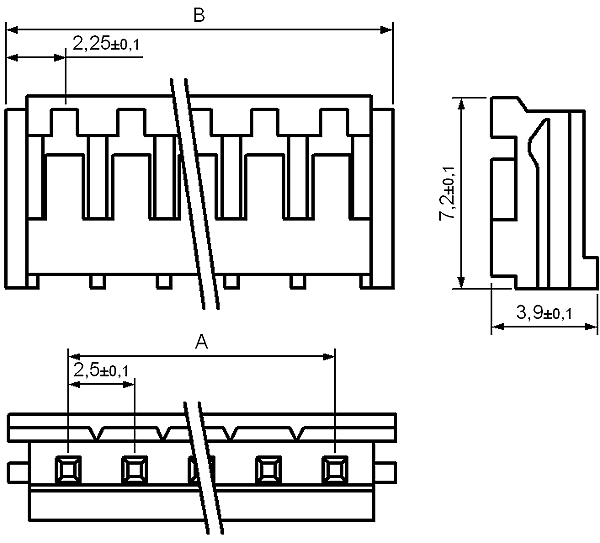

2318HJ-XX-EH
- розетка на кабель
Код
товара		 Марка Размеры, мм
A B
x 2318HJ-02-EH 2,5 7,0
x 2318HJ-03-EH 5,0 9,5
x 2318HJ-04-EH 7,5 12,0
x 2318HJ-05-EH 10,0 14,5
x 2318HJ-06-EH 12,5 17,0
x 2318HJ-07-EH 15,0 19,5
x 2318HJ-08-EH 17,5 22,0
x 2318HJ-09-EH 20,0 24,5
x 2318HJ-10-EH 22,5 27,0
x 2318HJ-11-EH 25,0 29,5
x 2318HJ-12-EH 27,5 32,0
x 2318HJ-13-EH 30,0 34,5
x 2318HJ-14-EH 32,5 37,0
x 2318HJ-15-EH 35,0 39,5

чертеж

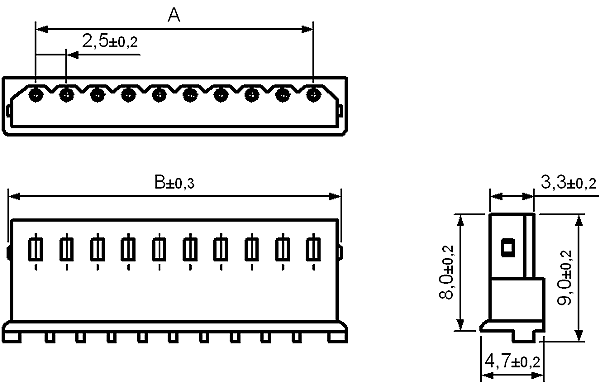

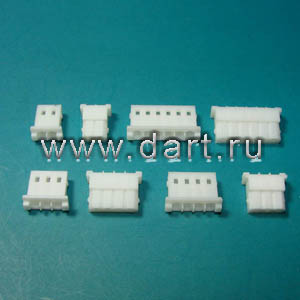

2318HM-XX
- розетка на кабель

2318HM-XX - розетка на кабель

2318 HM - XX
1 2   3

1) Серия
2) Модификация
3) Количество контактов


Код
товара		 Марка Размеры, мм
A B
51492 2318HM-02 2,5 6,4
51493 2318HM-03 5,0 8,9
51494 2318HM-04 7,5 11,4
34834 2318HM-05 10,0 13,9
51495 2318HM-06 12,5 16,4
51496 2318HM-07 15,0 18,9
18391 2318HM-08 17,5 21,4
51497 2318HM-09 20,0 23,9
51498 2318HM-10 22,5 26,4
51499 2318HM-11 25,0 28,9
51500 2318HM-12 27,5 31,4
51501 2318HM-13 30,0 33,9
 51502 2318HM-14 32,5 36,4
51503 2318HM-15 35,0 38,9
x 2318HM-16 37,5 41,4
x 2318HM-17 40,0 43,9
x 2318HM-18 42,5 46,4
x 2318HM-19 45,0 48,9
x 2318HM-20 47,5 51,4

чертеж
