| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 2,5 мм
Серия 231xxB-XX - однорядные розетка на кабель и 2 вида вилок на плату
|
|
1) Серия
2) S: прямая вилка на плату
R: угловая вилка на плату
H: корпус розетки на кабель
3) Тип
4) Количество контактов
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1
мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом |
|
2317RB-XX
- угловая вилка на плату
|
|
| 119802 |
2317RB-02 |
2,5 |
5,0 |
| 119803 |
2317RB-03 |
5,0 |
7,5 |
| 119841 |
2317RB-04 |
7,5 |
10,0 |
| 119842 |
2317RB-05 |
10,0 |
12,5 |
| 119843 |
2317RB-06 |
12,5 |
15,0 |
| 119804 |
2317RB-07 |
15,0 |
17,5 |
| 119805 |
2317RB-08 |
17,5 |
20,0 |
| 119806 |
2317RB-09 |
20,0 |
22,5 |
| 119807 |
2317RB-10 |
22,5 |
25,0 |
| 119808 |
2317RB-11 |
25,0 |
27,5 |
| 119809 |
2317RB-12 |
27,5 |
30,0 |
| 119810 |
2317RB-12 |
30,0 |
32,5 |
| 119811 |
2317RB-14 |
32,5 |
35,0 |
| 119812 |
2317RB-15 |
35,0 |
37,5 |
|

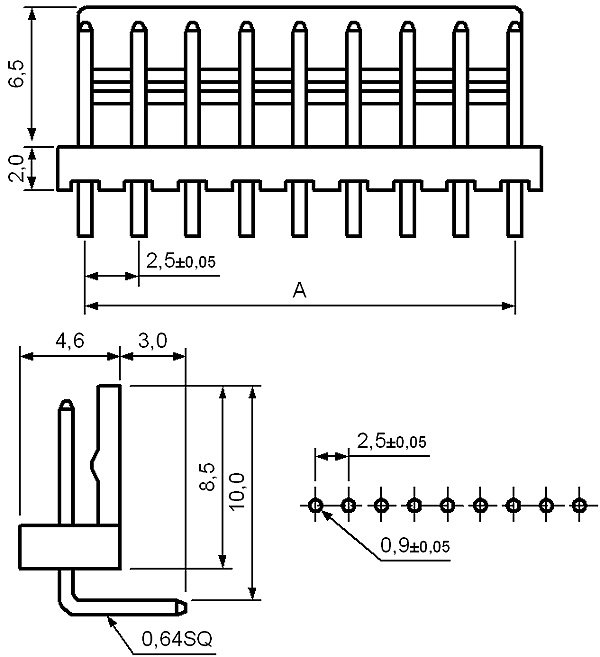

чертеж |
|
2317SB-XX
(W1-XX)
- прямая вилка на плату
|
|
| 119844 |
2317SB-02 |
2,5 |
5,0 |
| 119827 |
2317SB-03 |
5,0 |
7,5 |
| 119828 |
2317SB-04 |
7,5 |
10,0 |
| 119829 |
2317SB-05 |
10,0 |
12,5 |
| 119830 |
2317SB-06 |
12,5 |
15,0 |
| 119831 |
2317SB-07 |
15,0 |
17,5 |
| 119832 |
2317SB-08 |
17,5 |
20,0 |
| 119833 |
2317SB-09 |
20,0 |
22,5 |
| 119834 |
2317SB-10 |
22,5 |
25,0 |
| 119835 |
2317SB-11 |
25,0 |
27,5 |
| 119836 |
2317SB-12 |
27,5 |
30,0 |
| 119837 |
2317SB-13 |
30,0 |
32,5 |
| 119838 |
2317SB-14 |
32,5 |
35,0 |
| 119839 |
2317SB-15 |
35,0 |
37,5 |
|

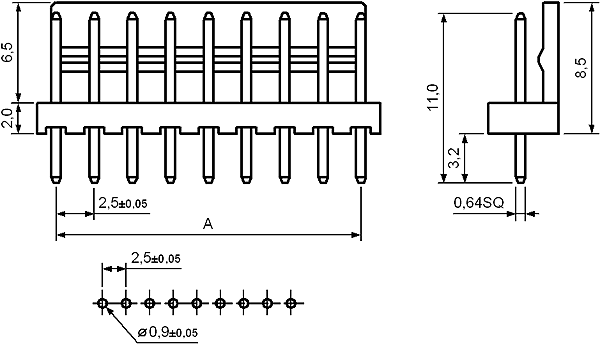

чертеж |
|
2318HB-XX
(H1-XX)
- розетка на кабель
|
|
| 119813 |
2318HB-02 |
2,50 |
6,74 |
| 119814 |
2318HB-03 |
5,00 |
9,24 |
| 119815 |
2318HB-04 |
7,50 |
11,74 |
| 119816 |
2318HB-05 |
10,00 |
14,24 |
| 119817 |
2318HB-06 |
12,50 |
16,74 |
| 119818 |
2318HB-07 |
15,00 |
19,24 |
| 119819 |
2318HB-08 |
17,50 |
21,74 |
| 119820 |
2318HB-09 |
20,00 |
24,24 |
| 119821 |
2318HB-10 |
22,50 |
26,74 |
| 119822 |
2318HB-11 |
25,00 |
29,24 |
| 119823 |
2318HB-12 |
27,50 |
31,74 |
| 119824 |
2318HB-13 |
30,00 |
34,24 |
| 119825 |
2318HB-14 |
32,50 |
36,74 |
| 119826 |
2318HB-15 |
35,00 |
39,24 |
|

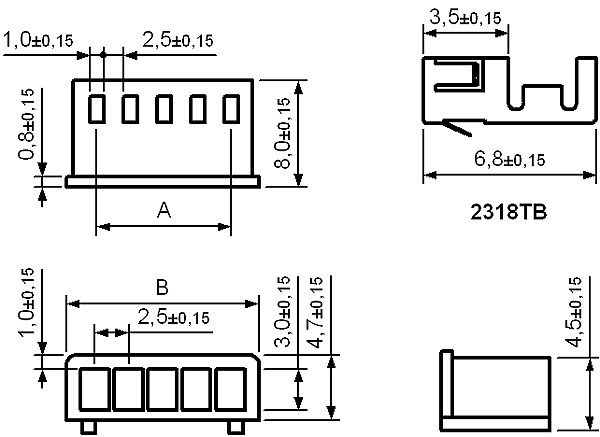

чертеж |
|
|
|
|
