Соединители кабель-плата
Шаг 2,54 мм
Серия 3750 - розетка на кабель и вилка на плату
|
 |
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1
мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) H: розетка (контакты 2226TG)
R: угловая вилка на плату
S: прямая вилка на плату
3) Количество контактов |
|

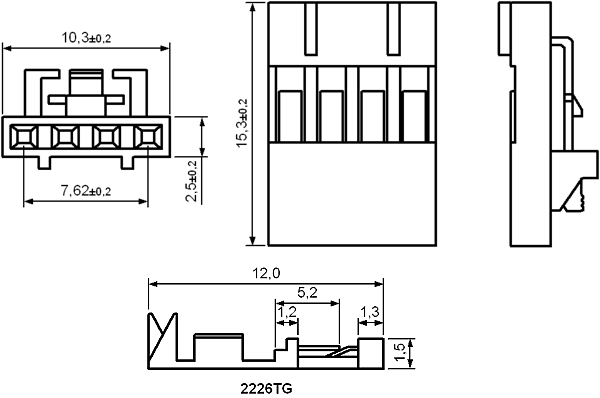

3750H-XX
- розетка на кабель |
|
| 16547 |
3750H-02 |
2,54 |
7,62 |
| 17355 |
3750H-03 |
5,08 |
10,16 |
| 17354 |
3750H-04 |
7,62 |
12,70 |
| 24345 |
3750H-05 |
10,16 |
15,24 |
| 17353 |
3750H-06 |
12,70 |
17,78 |
| 24346 |
3750H-07 |
15,24 |
20,32 |
| 17352 |
3750H-08 |
17,78 |
22,86 |
| 24347 |
3750H-09 |
20,32 |
25,40 |
| 24348 |
3750H-10 |
22,86 |
27,94 |
| 24349 |
3750H-11 |
25,40 |
30,48 |
| 24350 |
3750H-12 |
27,94 |
33,02 |
|
чертеж
|
|

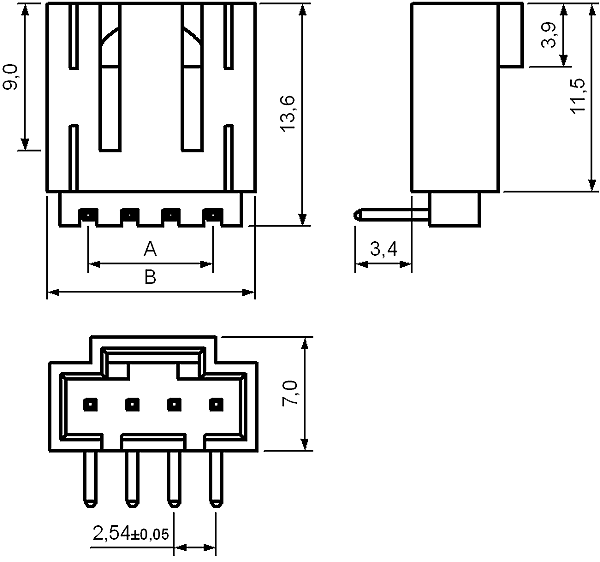

3750R-XX
(BL-XMR)
- угловая вилка на плату |
 |
| 16549 |
BL-02MR |
2,54 |
7,62 |
| 17351 |
BL-03MR |
5,08 |
10,16 |
| 17350 |
BL-04MR |
7,62 |
12,70 |
| 24352 |
BL-05MR |
10,16 |
15,24 |
| 17349 |
BL-06MR |
12,70 |
17,78 |
| 24353 |
BL-07MR |
15,24 |
20,32 |
| 24354 |
BL-08MR |
17,78 |
22,86 |
| 24355 |
BL-09MR |
20,32 |
25,40 |
| 24356 |
BL-10MR |
22,86 |
27,94 |
| 24357 |
BL-11MR |
25,40 |
30,48 |
| 24358 |
BL-12MR |
27,94 |
33,02 |
|
чертеж
|
|

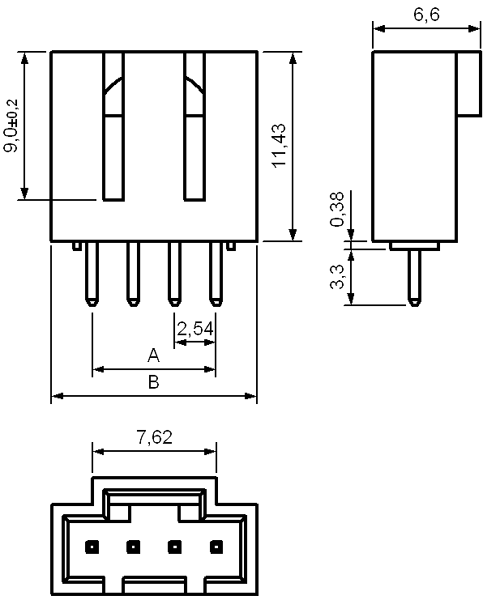

3750S-XX
(BL-XM)
- прямая вилка на плату |
 |
| 16548 |
BL-02M |
2,54 |
7,62 |
| 17348 |
BL-03M |
5,08 |
10,16 |
| 17347 |
BL-04M |
7,62 |
12,70 |
| 24359 |
BL-05M |
10,16 |
15,24 |
| 17346 |
BL-06M |
12,70 |
17,78 |
| 24360 |
BL-07M |
15,24 |
20,32 |
| 17345 |
BL-08M |
17,78 |
22,86 |
| 24361 |
BL-09M |
20,32 |
25,40 |
| 24362 |
BL-10M |
22,86 |
27,94 |
| 24363 |
BL-11M |
25,40 |
30,48 |
| 24364 |
BL-12M |
27,94 |
33,02 |
|
чертеж
|
|
|
|
|
|
