| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 5,08 мм
Серия 5197 - розетка на кабель и вилка на плату
|
 |
Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1
мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) H: розетка
R: угловая вилка на плату
S: прямая вилка на плату
3) Количество контактов |
|

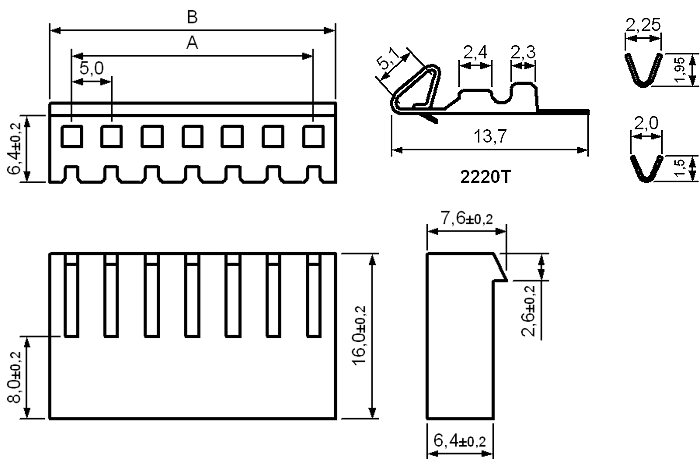

5197H-XX (MHU-XX)
- розетка на кабель |
|
| 24056 |
MHU-2 |
5,0 |
9,0 |
| 24058 |
MHU-3 |
10,0 |
14,0 |
| 24059 |
MHU-4 |
15,0 |
19,0 |
| 24060 |
MHU-5 |
20,0 |
24,0 |
| 24062 |
MHU-6 |
25,0 |
29,0 |
| 24507 |
MHU-7 |
30,0 |
34,0 |
| 24063 |
MHU-8 |
35,0 |
39,0 |
| 24508 |
MHU-9 |
40,0 |
44,0 |
| 24509 |
MHU-10 |
45,0 |
49,0 |
| x |
MHU-11 |
50,0 |
54,0 |
| 65249 |
MHU-12 |
55,0 |
59,0 |
|
чертеж
|
|

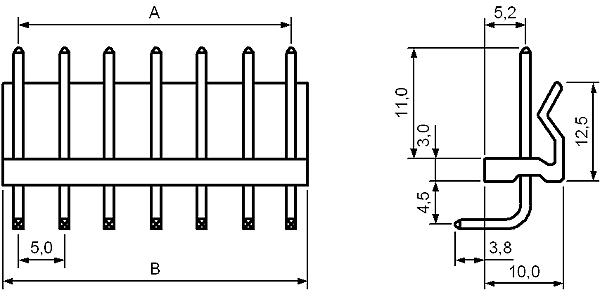

5197R-XX
- угловая вилка на плату |
 |
| 24496 |
5197R-02 |
5,0 |
9,0 |
| 24497 |
5197R-03 |
10,0 |
14,0 |
| 24498 |
5197R-04 |
15,0 |
19,0 |
| 24499 |
5197R-05 |
20,0 |
24,0 |
| 24500 |
5197R-06 |
25,0 |
29,0 |
| 24501 |
5197R-07 |
30,0 |
34,0 |
| 24502 |
5197R-08 |
35,0 |
39,0 |
| 24503 |
5197R-09 |
40,0 |
44,0 |
| 24504 |
5197R-10 |
45,0 |
49,0 |
| 24505 |
5197R-11 |
50,0 |
54,0 |
| 24506 |
5197R-12 |
55,0 |
59,0 |
|
чертеж
|
|

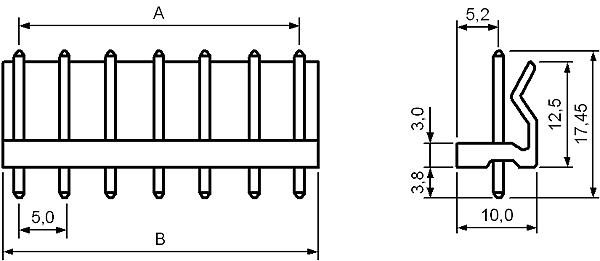

5197S-XX
- прямая вилка на плату |
 |
| 17247 |
5197S-02 |
5,0 |
9,0 |
| 17246 |
5197S-03 |
10,0 |
14,0 |
| 24488 |
5197S-04 |
15,0 |
19,0 |
| 24489 |
5197S-05 |
20,0 |
24,0 |
| 17245 |
5197S-06 |
25,0 |
29,0 |
| 24490 |
5197S-07 |
30,0 |
34,0 |
| 24491 |
5197S-08 |
35,0 |
39,0 |
| 24492 |
5197S-09 |
40,0 |
44,0 |
| 24493 |
5197S-10 |
45,0 |
49,0 |
| 24494 |
5197S-11 |
50,0 |
54,0 |
| 24495 |
5197S-12 |
55,0 |
59,0 |
|
чертеж
|
|
|
|
|
|
