Соединители кабель-плата

Шаг 5,08 мм

Серия 5198 - розетка на кабель и вилка на плату

Электрические характеристики:
Максимальный ток: 5 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

5198	H	-	XX	-	01
1	2		3		4

1) Серия
2) H: розетка
    R: угловая вилка на плату
    S: прямая вилка на плату
3) Количество контактов
4) 01: без крепежных ушей
    [ ]: с крепежными ушами

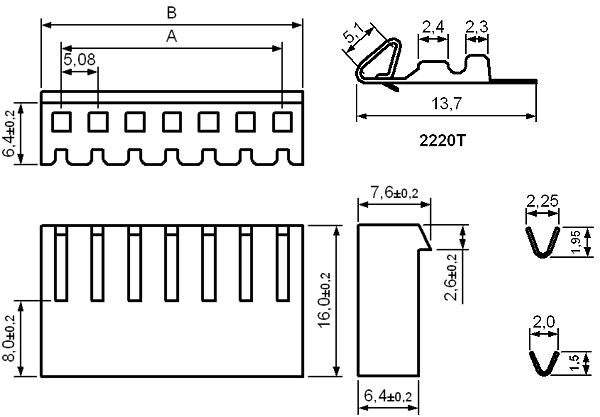

5198H-XX
- розетка на кабель

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B
24056	5198H-02	5,08	10,22
24058	5198H-03	10,16	15,30
24059	5198H-04	15,24	20,38
24060	5198H-05	20,32	25,46
24062	5198H-06	25,40	30,54
24507	5198H-07	30,48	35,62
24063	5198H-08	35,56	40,70
24508	5198H-09	40,64	45,78
24509	5198H-10	45,72	50,86

чертеж

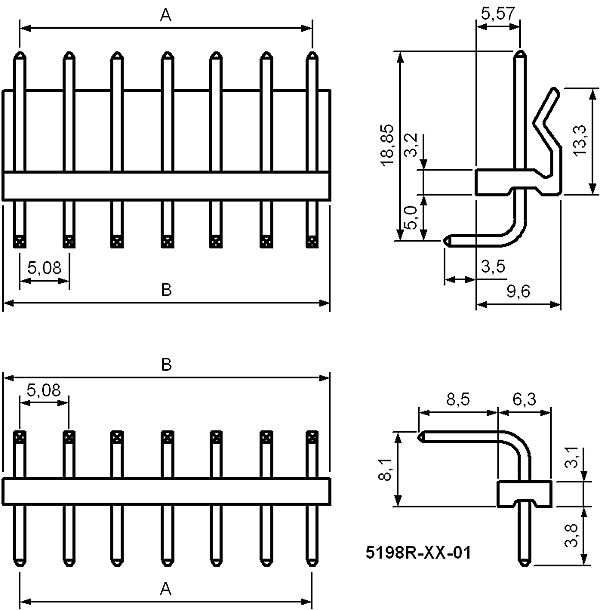

5198R-XX (MPWN-XXR)
- угловая вилка на плату

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B
x	MPWN-2R	5,08	10,22
x	MPWN-3R	10,16	15,30
x	MPWN-4R	15,24	20,38
x	MPWN-5R	20,32	25,46
x	MPWN-6R	25,40	30,54
x	MPWN-7R	30,48	35,62
x	MPWN-8R	35,56	40,70
x	MPWN-9R	40,64	45,78
x	MPWN-10R	45,72	50,86

чертеж

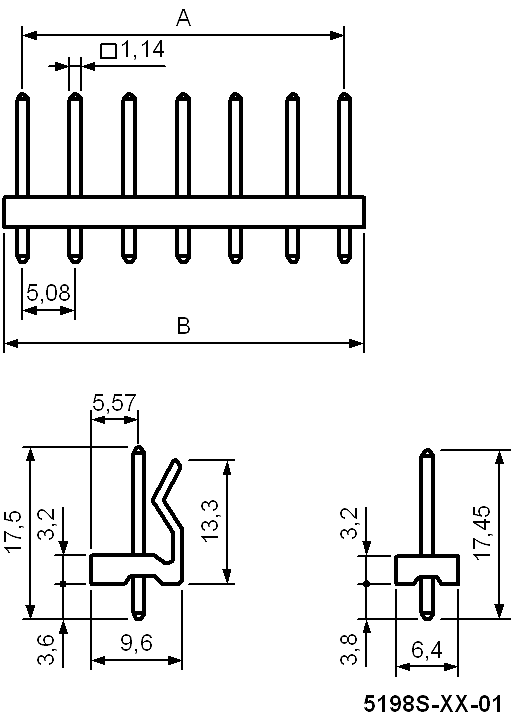

5198S-XX (MPW-XX)
- прямая вилка на плату

Код товара	Кол-во контактов	Размеры, мм
Код товара	Кол-во контактов	A	B
24514	MPW-2R	5,08	10,22
24515	MPW-3R	10,16	15,30
24516	MPW-4R	15,24	20,38
24517	MPW-5R	20,32	25,46
24518	MPW-6R	25,40	30,54
24519	MPW-7R	30,48	35,62
24520	MPW-8R	35,56	40,70
24521	MPW-9R	40,64	45,78
24522	MPW-10R	45,72	50,86

чертеж
